MODE D'EMPLOI F21208 Nibe

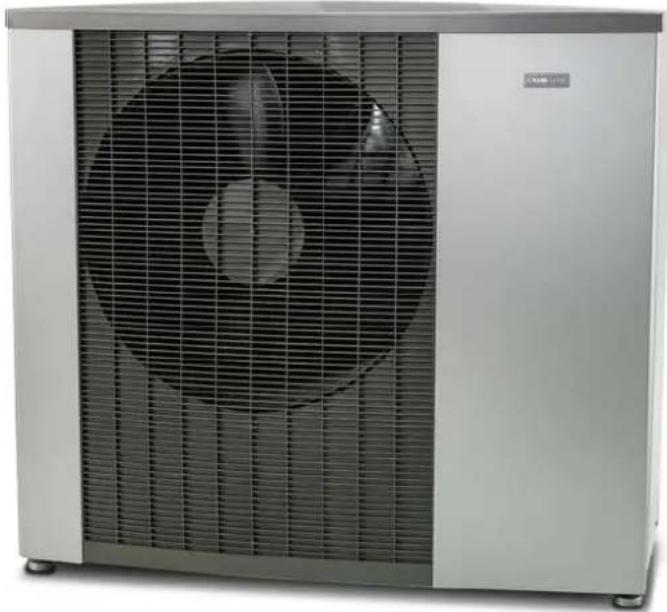

Manuel d'utilisateur Pompe à chaleur air/eau NIBE F2120

63199941 Informations importantes 4Données d'installation 5Symboles 5Numéro de série 62 Fonction de l'installation 83 Commande de la pompe F2120 94 Entretien de F2120 9Vérifications régulières

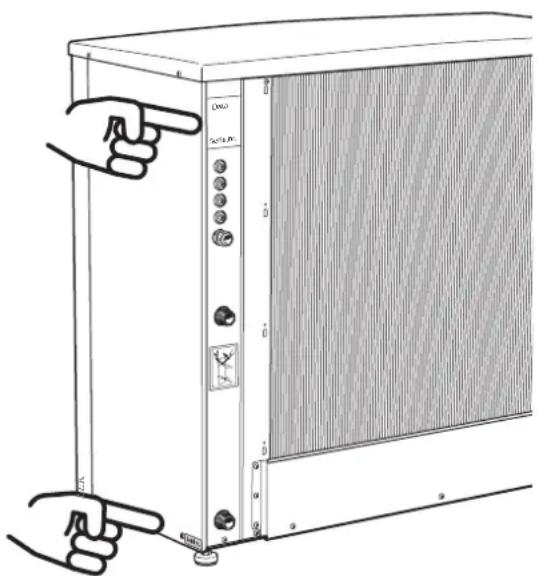

En cas de coupures d'alimentation longue du- rée 10Mode silencieux 10Dégivrage ventilateur 10Mise à jour du logiciel 115 Problèmes d'inconfort 11Dépannage 15Contact 3Table des matièresNIBE F2120 Table des matièresDonnées d'installation F2120Produit Numéro de série Date d'installation Installateur Accessoires Le numéro de série doit toujours être indiqué. Certificat attestant que l'installation a été effectuée conformément aux instructions du manuel de l'installateur et aux règlementations en vigueur. __________________________________________Signature______________________________Date NIBE F2120Chapitre 1 | Informations importantes4 Informations importantesSymboles Explication des symboles pouvant figurer dans ce manuel. REMARQUE! Ce symbole indique un danger pour l'utilisateur ou l'appareil. ATTENTION! Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation. ASTUCE Ce symbole indique des astuces pour vous per- mettre d'utiliser plus facilement le produit. Numéro de série Le numéro de série figure sur la partie supérieure gauche du cache arrière et au bas de la partie latérale. LEK Data Serie.nr.

ATTENTION! Le numéro de série du produit (14 chiffres) est re- quis pour l'entretien et l'assistance. 5Chapitre 1 | Informations importantesNIBE F2120Une pompe à chaleur air/eau utilise l'air extérieur pour chauffer une habitation. La transformation énergétique de l'air extérieur pour le chauffage résidentiel a lieu dans trois circuits différents. À partir de l'air extérieur, (1) , de l'énergie thermique gratuite est récupérée et transportée jusqu'à la pompe à chaleur. Cette énergie est ensuite transférée à un niveau de température plus élevé à l'eau du circuit de fluide frigorigène ((2) ). La chaleur est distribuée dans tout le bâti- ment par le biais du circuit de chauffage (3) . 45 ºC 55 ºC 80 ºC 5 ºC 6 ºC 1 ºC 0 ºC

Eau de chauffageFluide frigorigèneAir extérieurCompresseurCondenseurÉvaporateurDétendeur Les températures indiquées ne sont que des exemples et peuvent varier suivant les différentes installations et les périodes de l'année. NIBE F2120Chapitre 2 | Fonction de l'installation6 Fonction de l'installationAir extérieur L'air extérieur est aspiré dans la pompe à chaleur.

Le ventilateur achemine alors l'air jusqu'à l'évaporateur de la pompe à chaleur. L'air transmet ici l'énergie ther- mique au fluide frigorigène et la température de l'air baisse. L'air froid est ensuite envoyé à l'extérieur de la pompe à chaleur.

Circuit frigorifique Un gaz, appelé fluide frigorigène, circule dans un circuit fermé de la pompe à chaleur et à travers l'évaporateur. Le fluide frigorigène a un point d'ébullition très faible. Dans l'évaporateur, le fluide frigorigène reçoit de l'énergie thermique à partir de l'air extérieur et entre en ébullition.

Le gaz produit au cours de l'ébullition est acheminé vers un compresseur à alimentation électrique. Lorsque le gaz est comprimé, la pression augmente et la tempéra- ture du gaz augmente sensiblement, de 0 °C à environ 80 °C.

À partir du compresseur, le gaz est acheminé vers un échangeur thermique appelé condenseur, où il dégage de l'énergie thermique vers le module extérieur, à la suite de quoi le gaz est refroidi et redevient liquide.

le fluide frigorigène, dont la pression et la température demeurent élevées, traverse un détendeur qui ramène le fluide frigorigène à sa température et sa température de départ. Le fluide frigorigène a ainsi effectué un cycle complet. Il est ensuite acheminé une nouvelle fois vers l'évaporateur. Le processus est alors répété.

Réseau de distribution L'énergie thermique générée par le fluide frigorigène à l'intérieur du condensateur est récupérée par l'eau du module intérieur (appelée eau de chauffage), qui est chauffée à 55 °C (température d'alimentation).

L'eau de chauffage circule dans un système fermé et transporte l'énergie thermique de l'eau chauffée vers les serpentins de chauffage ou les radiateurs de l'habitation.

Le serpentin intégré au module intérieur se trouve dans la pompe à chaleur. L'eau du serpentin chauffe l'eau chaude sanitaire.

7Chapitre 2 | Fonction de l'installationNIBE F2120F2120 est commandé différemment selon la configuration de votre système. Commandez la pompe à chaleur depuis votre module intérieur (VVM) ou votre module de commande (SMO). Voir le manuel d'installation du module intérieur/module de commande. Lors de l'installation, l'installateur procède aux réglages né- cessaires au fonctionnement optimal de votre installation. Les réglages sont réalisés au niveau du module intérieur ou au niveau du régulateur. NIBE F2120Chapitre 3 | Commande de la pompe F21208 Commande de la pompe F2120Vérifications régulières Lorsque la pompe à chaleur est située à l'extérieur, un entre- tien externe est nécessaire. REMARQUE! Un entretien insuffisant peut entraîner sur F2120 des dommages importants non couverts par la garantie. VÉRIFICATION DES GRILLES ET DU PANNEAU

Vérifiez régulièrement au cours de l'année que la grille n'est pas obstruée par des feuilles, de la neige ou autre. Soyez particulièrement vigilant en cas de vent fort et/ou de neige, car la grille peut se bloquer. Vérifiez également que les orifices d'évacuation situés sur le panneau inférieur sont propres et non obstrués. Vérifiez régulièrement que la condensation est correctement évacuée via le tuyau de condensation. Si nécessaire, dema- ndez l'aide de votre installateur. Nettoyez toute trace de neige et de glace

F2120 F2120F2120 F2120LEKLEKLEKLEK

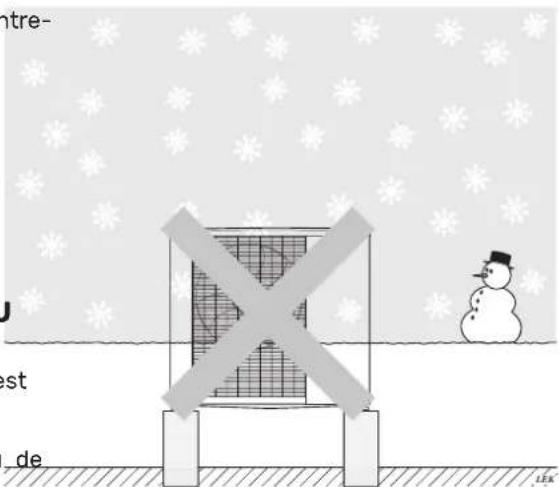

Ne laissez pas la neige s'accumuler et obstruer les grilles et les orificesd'évacuation de F2120.

F2120 F2120F2120 F2120LEKLEKLEKLEK

Nettoyer toute trace de neige et/ou de glace.

NETTOYAGE DE LA CARROSSERIE

Si nécessaire, la carrosserie peut être nettoyée à l'aide d'un chiffon humide. Prendre garde à ne pas érafler la pompe à chaleur lors du nettoyage. Éviter de vaporiser de l'eau à l'intérieur des grilles ou sur les côtés, afin qu'elle ne pénètre pas dans F2120. F2120 ne doit pas être en contact avec des agents de net- toyage alcalins. En cas de coupures d'alimentation longue durée En cas de pannes d'alimentation prolongées, il est recomma- ndé d'effectuer la vidange d'une partie du système de chauffage situé en extérieur. Votre installateur a installé une vanne d'arrêt et de vidange pour faciliter cette tâche. Contacter votre installateur en cas de doute. 9Chapitre 4 | Entretien de F2120NIBE F2120 Entretien de F2120Mode silencieux La pompe à chaleur peut être réglée sur « Mode silencieux », ce qui permet de réduire son niveau sonore. Cette fonction s'avère utile lorsque F2120 doit être placé dans des environ- nements sensibles au bruit. La fonction doit être utilisée uniquement pendant des périodes limitées, car F2120 risque de ne pas atteindre la puissance souhaitée. Dégivrage ventilateur SÉRIE S - VVM S / SMO S Menu 4.11.3 - Dégivrage ventilateur

Plage de réglage : arrêt/marche

DÉGIVRAGE VENTILATEUR CONTINU

Plage de réglage : arrêt/marche Dégivrage ventilateur: permet de définir si la fonction de dégivrage du ventilateur doit être activée lors du prochain dégivrage actif. Cette fonction peut être activée si de la glace/neige adhère aux pâles, à la grille ou au cône du ven- tilateur. Ce phénomène se manifeste par des bruits anor- maux en provenance du ventilateur de F2120. Lors du dégivrage du ventilateur, l'air chaud de l'évaporateur (EP1) réchauffe les pales, la grille et le cône du ventilateur. Dégivrage ventilateur continu: il est possible de définir un dégivrage récurrent. Dans ce cas, le ventilateur sera dégivré tous les 10 dégivrages (ce qui peut augmenter la consomma- tion annuelle d'énergie). Mise à jour du logiciel Pour en savoir plus sur la mise à jour du logiciel, consultez le manuel d'installation de votre module intérieur ou de co- mmande. NIBE F2120Chapitre 4 | Entretien de F212010Dans la plupart des cas, le module intérieur/module de com- mande relève tout dysfonctionnement (pouvant nuire au confort), le signale par une alarme et affiche à l'écran les mesures à prendre. REMARQUE! Toute intervention derrière les caches fixés par des vis peut uniquement être réalisée par ou sous le contrôle d'un électricien qualifié. Dépannage Si le dysfonctionnement ne s'affiche pas à l'écran, les as- tuces suivantes peuvent être utilisées :

Commencez par vérifier les éléments suivants :

• Branchement de tous les câbles d'alimentation de la po- mpe à chaleur.

• Groupe et principaux fusibles du logement.

• Le disjoncteur différentiel de l'habitation.

• Disjoncteur / Protection automatique de la pompe à cha- leur.

• Disjoncteurs du module intérieur/module de commande.

• Limiteurs de température du module intérieur/module de commande.

• F2120 ne présente aucun dommage externe. ACCUMULATION DE GLACE SUR LES PÂLES, LA GRILLE OU LE CÔNE DU VENTILATEUR. Activez la fonction « Dégivrage ventilateur » dans le module intérieur/module de commande. Pour plus d'informations, reportez-vous à la section « Commande – Pompe à chaleur EB101 » du manuel d'installation. En cas de problème, contactez votre installateur. EAUSOUSLAF2120(QUANTITÉIMPORTANTE)

• Installez un accessoire KVR 11 pour détourner la conden- sation de la pompe à chaleur air/eau.
