MODE D'EMPLOI 340022 Sammic

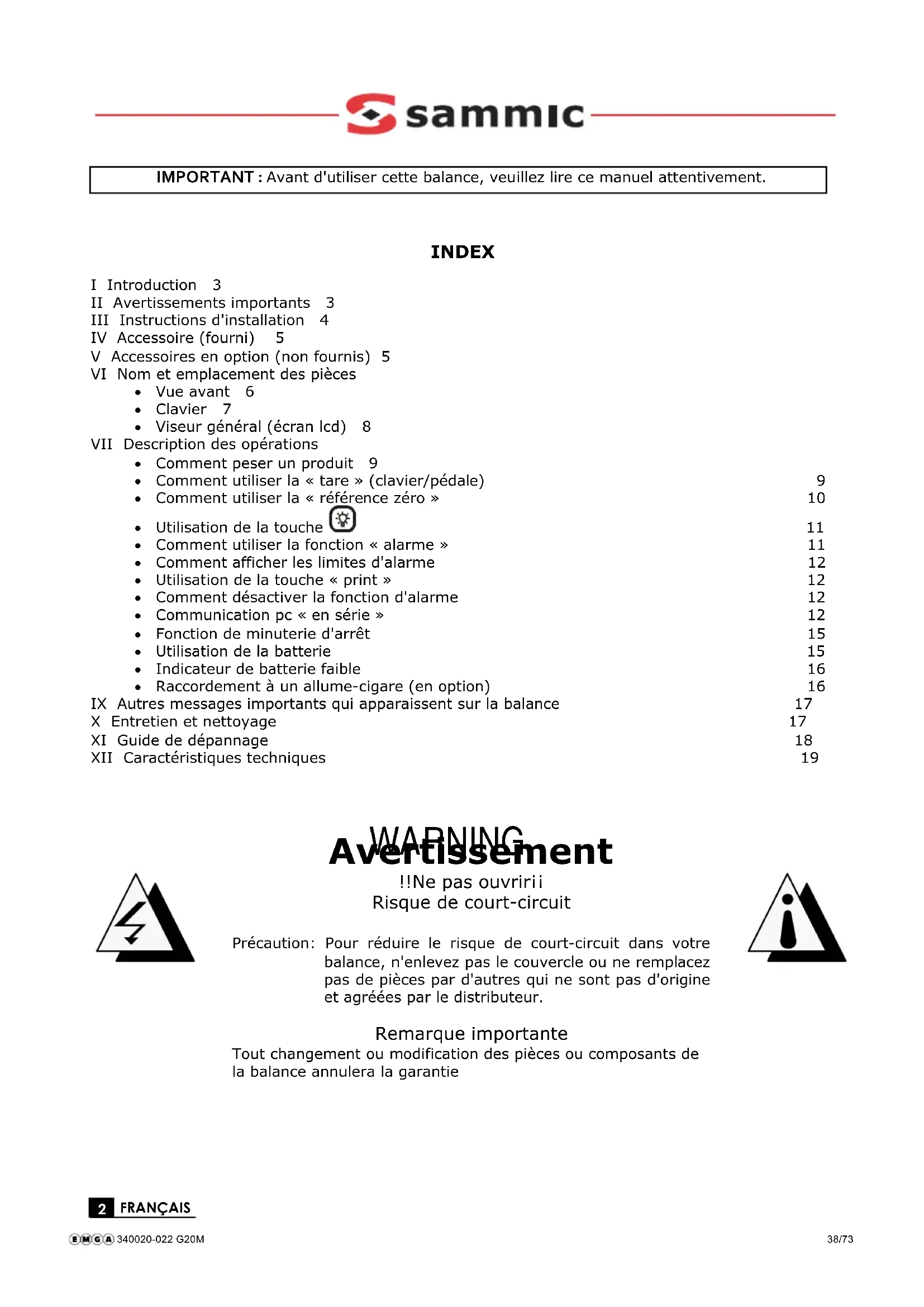

IMPORTANT : Avant d'utiliser cette balance, veuillez lire ce manuel attentivement. INDEX I Introduction 3II Avertissements importants 3III Instructions d'installation 4IV Accessoire (fourni) 5V Accessoires en option (non fournis) 5 VI Nom et emplacement des pièces Vue avant 6 Clavier 7 Viseur général (écran lcd) 8 VII Description des opérations Comment peser un produit 9 Comment utiliser la « tare » (clavier/pédale) 9 Comment utiliser la « référence zéro » 10 Utilisation de la touche
Comment utiliser la fonction « alarme » 11 Comment afficher les limites d'alarme 12 Utilisation de la touche « print » 12 Comment désactiver la fonction d'alarme 12 Communication pc « en série » 12 Fonction de minuterie d'arrêt 15 Utilisation de la batterie 15 Indicateur de batterie faible 16 Raccordement à un allume-cigare (en option) 16 IX Autres messages importants qui apparaissent sur la balance 17 X Entretien et nettoyage 17XI Guide de dépannage 18XII Caractéristiques techniques 19 WARNING
Avertissement !!Ne pas ouvrir¡¡ Risque de court-circuit Précaution: Pour réduire le risque de court-circuit dans votre balance, n'enlevez pas le couvercle ou ne remplacez pas de pièces par d'autres qui ne sont pas d'origine et agréées par le distributeur. Remarque importante Tout changement ou modification des pièces ou composants de la balance annulera la garantie 340020-022 G20M 38/73FRANÇAIS 3
Cher client : Nous sommes heureux que vous ayez choisi ce produit et nous assurons une entière satisfaction grâce à votre nouvelle acquisition dans le cadre de votre activité. Nous vous conseillons de lire attentivement ce manuel et de bien le garder à portée de main pour toute consultation ultérieure. Remarque : tous les exemples de ce manuel ont été réalisés sur un de balance l-eq 4.
1. Si vous rencontrez un problème avec la balance,
lisez d'abord les conditions de garantie.
2. N'ouvrez pas vous-même la balance. Votre
garantie sera annulée.
3. N'appuyez « jamais » sur le clavier avec des
objets tels que des crayons, des stylos, des couteaux, etc.
4. Utilisez une prise de courant alternatif de 220 V
dédiée à la balance pour éviter toute surcharge ou variation de tension.
5. Ne lavez « jamais » la balance en faisant couler
de l'eau dessus. Cela risque d'endommager les composants électroniques. Pour plus d'informations, lisez la section « entretien et nettoyage ».
6. Protégez la balance des insectes
(principalement des cafards), ils peuvent sérieusement endommager les composants électroniques. Utilisez des produits solides contre les cafards.
7. Ne laissez pas tomber ou ne tapez pas la
balance avec le produit à peser, car au fil du temps cela endommagera le capteur de poids.
340020-022 G20M 40/73FRANÇAIS 5
8. N'utilisez pas de solvants ni de détergents pour
le nettoyage, utilisez un chiffon humide.
9. Ne placez pas de ventilateurs ni d'appareils de
chauffage en direction de la balance.
10. Ne placez pas la balance à des endroits très
humides et/ou poussiéreux.
11. Seul du personnel autorisé et qualifié doit
vérifier et réparer votre balance.
1. Déballez la balance et vérifiez l'état du produit. Si elle est
endommagée, signalez-le immédiatement votre distributeur agréé.

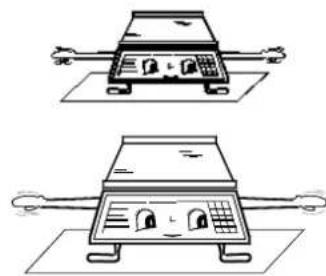

2. Placez la balance à un endroit sans mouvement ni
vibration, assurez-vous qu'elle est bien de niveau en vérifiant que les quatre bases de nivellement maintiennent la balance au-dessus de la surface sur laquelle elle a été placée et si la bulle de niveau (sous le plateau) est centrée, pour ajuster, serrez ou desserrez les bases de nivellement jusqu'à ce que la bulle soit au centre du cercle.

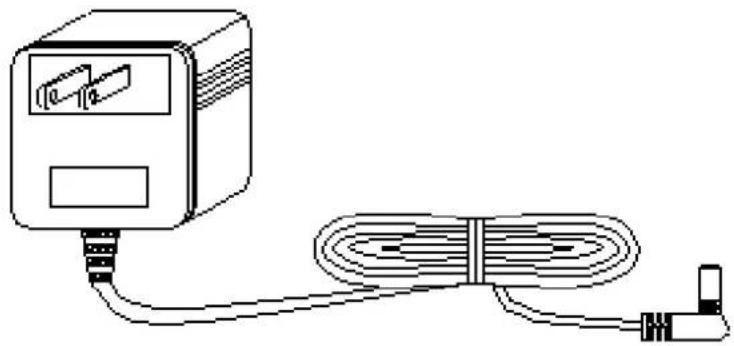

3. Connectez l'alimentation AC/DC à une prise 120 VAC ou
4. Allumez la balance, elle affiche zéro et est prête à l'emploi.
REMARQUE IMPORTANTE : Si votre balance affiche « HELP » après avoir suivi les étapes précédentes et après le compte à rebours initial, cela signifie qu'elle a été manipulée sans précaution et/ou cognée au cours de l'expédition, ce qui entraîne des dommages irréversibles dans son fonctionnement. Contactez votre distributeur agréé. Il est possible que la balance affiche « HELP » lorsque vous l'allumez avec un poids sur le plateau, lorsque cela se produit, retirez le poids et éteignez la balance, puis rallumez-la

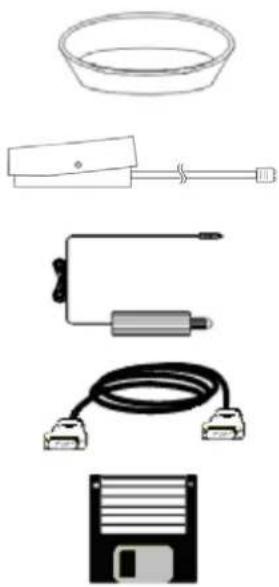

PLATEAU PROFOND (A UTILISER UNIQUEMENT AVEC LA FONCTION « TARE »)
LOGICIEL INTERFASE « SCALE.EXE » [TÉLÉCHARGER LE
1. BOÎTIER : Fabriqué en acier inoxydable et résistant à la corrosion et
2. PLATEAU : Également fabriqué en acier inoxydable avec des bords
inclinés et arrondis
3. CLAVIER À MEMBRANE : Avec grande membrane et touches lisibles. Il est très
4. ÉCRAN (LCD) : Il indique le poids des produits en kilogrammes.
L'affichage est à cristaux liquides.
5. BASES DE MISE À NIVEAU : Elles permettent de mettre la balance « à niveau » en les
serrant ou en les desserrant.
6. PRISE : Permet de connecter le bloc d'alimentation AC/DC sur la
balance, qui est situé en bas de celle-ci (dans la base).
7. NIVEAU À BULLE : Sert de référence pour mettre la balance à niveau.
8. CONNECTEUR PC/IMPRIMANTE : Pour connecter un câble (série) de PC ou une imprimante
en série. 9.- CONNECTEUR DE LA PÉDALE DE TARE : Pour connecter une pédale de tare externe.
lorsque vous appuyez sur cette touche, la balance s'allume. 2.-Touche
lorsque vous appuyez sur cette touche, la balance s'éteint. 3.-Touche
lorsque vous appuyez sur cette touche, la balance se met à zéro. 4.-Touche
lorsque vous appuyez sur cette touche, vous éliminez le poids des récipients que vous ne souhaitez pas prendre en compte lors d'une opération (par exemple : les boîtes, les sacs, les bouteilles, etc.)
Cette touche permet d'activer et de désactiver le rétro-éclairage. 6.-Touche
lorsque vous appuyez sur cette touche, l'échelle envoie le poids affiché à l'imprimante via le port série. 7.-Touche
cette touche sert à régler les limites d'alarme. 8.-Touche
Cette touche permet d'afficher la limite d'alarme supérieure (lorsque l'alarme est activée), ou la valeur d'augmentation lors de la définition des limites d'alarme supérieure/inférieure. 9.-Touche

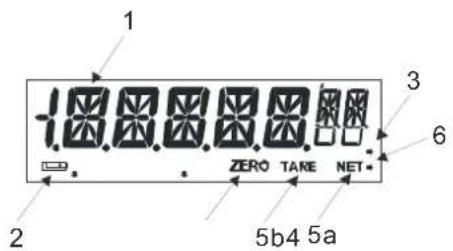

Cette touche permet d'afficher la limite d'alarme inférieure (lorsque l'alarme est activée), ou la valeur de réduction lors de la définition des limites d'alarme supérieure/inférieure. 10.-« Afficheur général » : il permet d'indiquer le poids du produit.
apparaît lorsque l'énergie de la batterie est trop faible, cet indicateur s'allume pour nous informer qu'il est nécessaire de la recharger. 3.- Indicateur d'alimentation « AC/DC » : lorsque l'alimentation AC/DC est connectée à la balance, cet indicateur s'allume. 4.- Indicateur « Zero » : ces références zéro indiquent que la balance est prête à commencer à peser des produits. L'indicateur zéro disparaît lorsqu'un poids est placé sur la balance. 5a.- Indicateur « Net » : indique que la fonction « tare » a été activée. Les valeurs indiquées correspondent au poids net. 6.- Indicateur d'alarme « Low » : quand une limite d'alarme basse est définie ou s'affiche, ou lorsque le poids est inférieur à la limite d'alarme basse, cet indicateur s'allume. 7.- Indicateur d'alarme « High » : quand une limite d'alarme élevée est définie ou s'affiche, ou lorsque le poids est supérieur à la limite d'alarme élevée, cet indicateur s'allume.

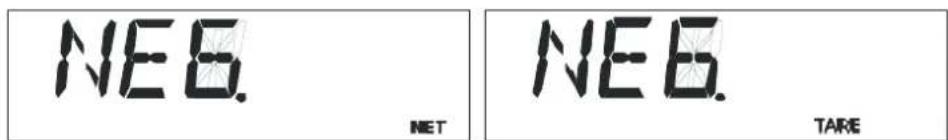

Allumez votre balance en appuyant sur la touche. À ce moment, la balance est prête à peser. Placez ensuite le produit à peser sur le plateau et vous verrez le poids dans l'affichage alphanumérique. Le symbole « kg » s'affiche à l'écran. Par exemple, si vous placez un produit dont le poids est 3 kg, vous verrez les éléments suivants COMMENT UTILISER LA « TARE » (CLAVIER/PÉDALE) Si vous souhaitez peser un produit dans un récipient et que vous ne voulez pas tenir compte du poids des récipients lors de l'opération, vous pouvez utiliser la fonction « tare ». Pour utiliser cette fonction, procédez comme suit : supposons que vous allez peser 5 kg de produits dans un récipient pesant 10 kg. 1.- Placez le récipient vide sur la balance. 2.- Appuyez sur la touche ou sur la pédale. Ensuite, l'écran indique : Remarque : si le poids affiché sur l'écran change, il n'est pas possible d'activer la fonction de tare. 3.- Mettez le produit à l'intérieur du récipient et la balance n'indiquera que le poids du produit sans le poids du récipient. Remarque : lorsque vous retirez le récipient, un nombre négatif (poids de ce dernier) apparaît sur l'écran. Il est important de mentionner que cette fonction est soustractive. Par exemple, si nous avons un récipient qui pèse 1 kg, la balance ne pourra pas peser 1 kg de produit car elle atteindra sa capacité maximale (3 kg en sur un modèle l-eq 4). Pour annuler la fonction tare, appuyez simplement sur la touche ou sur la pédale, et la balance reviendra à son fonctionnement normal. Le symbole de tare disparaît Les deux observations suivantes sont particulièrement importantes. A) quand il n'y a pas de poids sur la balance (récipient), vous ne pouvez pas activer la fonction « tare ». B) lorsqu'un récipient est « taré », mais que vous le retirez du plateau et que vous retirez un poids plus grand que le récipient, (graisse, reste d'un produit, etc), ou lorsque le plateau est légèrement soulevé avec la main. « neg » (négatif) apparaît.
Lorsque cela se produit : A) Lâchez le plateau si vous le tenez B) Retirez le poids et éteignez la balance, puis rallumez-la.
COMMENT UTILISER LA « REFERENCE ZÉRO »
Il est possible que la balance affiche un nombre à l'écran sans qu'il y ait de produit sur le plateau en raison de variations de tension, d'une manipulation brutale ou d'autres facteurs. Lorsque cela se produit, appuyez sur la touche et l'afficheur se met à « zéro ». Le mot « zero » apparaît à l'écran. Cette opération est connue sous le nom de « remise à zéro ».
COMMENT UTILISER LA TOUCHE
Lorsque vous n'avez pas assez de lumière, vous pouvez utiliser le rétro-éclairage afin d'améliorer la lisibilité des données sur l'écran. Pour activer et désactiver le rétro-éclairage, appuyez simplement sur la touche
Appuyez sur la touche , « hi lmt? » s'affiche alors. Sur l'écran Appuyez ensuite sur la touche ou pour régler la limite d'alarme supérieure. Appuyez sur la touche pour augmenter ou pour réduire la valeur, si la touche reste enfoncée l'augmentation/la diminution est plus rapide. Pour enregistrer la valeur d'alarme supérieure et ajuster la valeur de l'alarme inférieure, appuyez sur . « lo lmt? » s'affiche à l'écran. Appuyez ensuite sur la touche ou pour régler la limite d'alarme inférieure. [ Touche pour augmenter ou pour réduire la valeur, si la touche reste enfoncée encore l'augmentation/la diminution est plus rapide]. Pour enregistrer l'alarme inférieure, appuyez sur
La balance est prête à peser. Remarque : pour désactiver l'alarme, procédez de la même façon, mais en réglant les alarmes supérieure et inférieure sur zéro (0.000)
COMMENT AFFICHER LES LIMITES D'ALARME
Appuyez sur la touche ou pour afficher la limite d'alarme supérieure ou inférieure. Pour sortir, appuyez sur
Appuyez sur la touche , lorsque hi lmt? s'affiche, appuyez de nouveau sur la touche et la fonction d'alarme se désactivera.
UTILISATION DE LA TOUCHE « PRINT »
Lorsque vous appuyez sur , la balance envoie le poids affiché via le port série. Connectez préalablement l'imprimante série à la balance.
COMMUNICATION PC « EN SÉRIE »

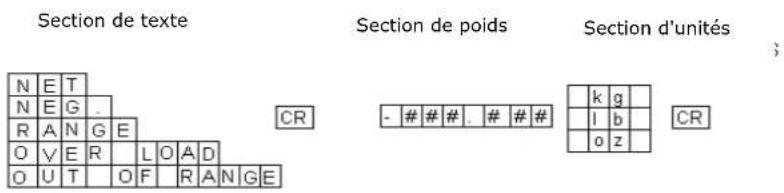

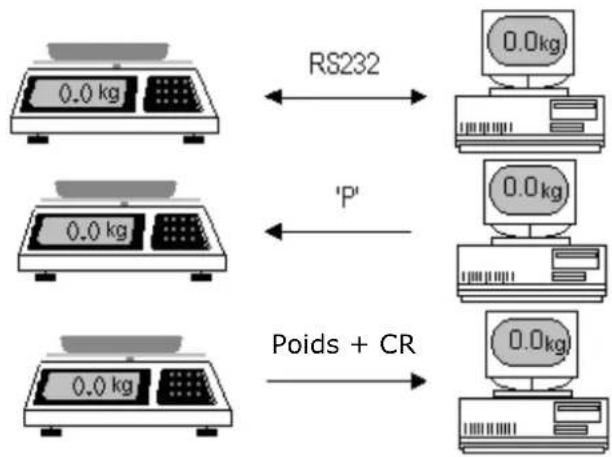

Les informations suivantes seront utiles pour les utilisateurs qui créent des programmes informatiques et ont besoin de communiquer avec la balance. COMMENT LIRE LE POIDS SUR L'ORDINATEUR. Caractéristiques techniques du port série. 1.- Communication asynchrone. 2.- Vitesse de transmission et de réception de 9600 bps (débit en bauds). 3.- Polarité du signal : Marque RS 232c : 1 logique (-3v à -12v) Espace : 0 logique (+3v à +12v) 4.- Longueur du mot : 5.- Séquence de bits. Connectez la balance au port série [RS-232] de l'ordinateur L'ordinateur doit envoyer le caractère « P » en code ASCII La balance répond en envoyant le poids et le caractère de contrôle (retour à la ligne) Poids + CR Marque Espace Bit de démarra

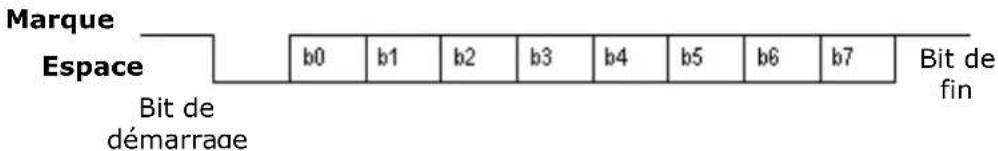

Bit de fin Bit de démarrage Bit de données Bit de parité Bit de fin
Programme de démonstration de communication PC Le but de la démonstration de la communication du poids de la balance à un pc est de montrer que nous avons développé un logiciel permettant de contrôler le poids sur le moniteur d'un PC. Nom du programme Configuration requise Scale.exe - processeur 80386sx ou supérieur - souris - Windows 3.1 ou supérieur Connexion Connectez d'abord la balance au port série du PC à l'aide du câble série. Commencez par allumer la balance, puis le pc plus tard. Programme Scale.exe 1.- Téléchargez le programme scale.exe à l'adresse http://www.fabatsa.com.mx dans soporte, sélectionnez software y manuales, puis cliquez sur le logiciel de la balance et enregistrez-le sur votre disque dur. 2.- Décompressez le fichier téléchargé sur c:\scale\ 3.- Allez dans le sous-répertoire de la balance. 4.- Sélectionnez le programme scale.exe et appuyez sur <enter> Format des informations envoyées au pc Normalement, les informations suivantes en code ASCII ont été envoyées par le port série :
FONCTION DE MINUTERIE D'ARRÊT
Cette fonction est activée en permanence lorsque la balance allumée, et uniquement lorsque l'alimentation AC/DC n'est pas connectée à la balance. Lorsque vous n'utilisez pas la balance pendant environ 15 minutes, elle s'éteint automatiquement. Pour rallumer la balance, appuyez simplement sur la touche
La fonction de minuterie d'arrêt vous permet d'économiser de l'électricité et d'éviter que la batterie se recharge constamment.
UTILISATION DE LA BATTERIE
La balance peut fonctionner avec une alimentation AC/DC ou avec une batterie (6 volts, fournie). La batterie est rechargeable sur l'alimentation électrique AC/DC, la procédure est la suivante. Configuration du câble série Configuration du câble série Section de texte Section de poids Section d'unités
340020-022 G20M 50/73FRANÇAIS 15
Rechargement : pour cette opération, il suffit de connecter la balance à l'alimentation AC/DC pendant environ 10 heures, la balance éteinte. L'énergie stockée dans la batterie pendant un rechargement peut durer jusqu'à 100 heures en fonctionnement continu. Lorsque vous rechargez la batterie pendant quelques heures, mais que celle-ci n'est pas suffisamment chargée pour allumer la balance, alors vous devez remplacer la batterie par une neuve. Dans ce cas, vous pouvez contacter votre distributeur agréé. DURÉE DE VIE DE LA BATTERIE RECHARGEABLE

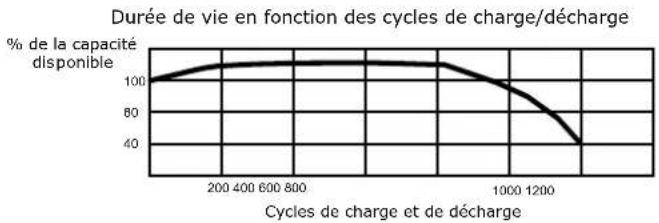

200 400 600 8001000 1200% OF CAPACITY AVAILABLECHARGE AND DISCHARGE CYCLES SERVICE LIFE IN RELATION TO CHARGE/DISCHARGE CYCLES La capacité de chargement de la batterie rechargeable de cette balance diminue en fonction du nombre de cycles de charge/décharge, ce qui entraîne la réduction de la durée de vie à 1000 cycles. C'est pour cela que la période de garantie de la batterie est limitée à six mois après la date d'achat de la balance.
INDICATEUR « LOW BATTERY »
Si la batterie n'a pas assez d'énergie pour faire fonctionner la balance pendant une longue période, un indicateur de batterie faible apparaît dans l'afficheur. Ceci est le premier signal d'avertissement indiquant qu'il est nécessaire de recharger la batterie.
Même avec ce signal, la balance peut continuer de fonctionner pendant une courte période (30 minutes), mais après un second avertissement, un signal s'affiche (« low bat ») sur l'écran, la balance s'arrête et ne répond pas aux instructions. Pour éliminer l'un des deux indicateurs et continuer à utiliser la balance sans aucun souci, raccordez l'alimentation AC DC à celle-ci. Et n'oubliez pas de recharger la batterie. Raccordement à un allume-cigare (en option) Durée de vie en fonction des cycles de charge/décharge % de la capacité dis
onible Cycles de charge et de décharge
VIII.-AUTRES MESSAGES IMPORTANTS QUI APPARAISSENT SUR LA BALANCE / OTROS MENSAJES IMPORTANTES QUE APARECEN EN LA BÁSCULA Ce message indique qu'un poids qui dépasse la capacité maximale a été placé sur la balance. Pour corriger cela, retirez simplement le poids en excès. Ce message apparaît dans deux situations différentes : A) La balance a été allumée avec un poids excessif sur le plateau. Pour corriger cette situation, retirez le poids sur la balance, éteignez-la, puis rallumez-la. B) Lorsque la balance a été manipulée sans précaution et/ou cognée pendant l'expédition, ce qui entraîne des dommages irréversibles dans son fonctionnement. Dans ce cas, contactez votre distributeur agréé. Ce message indique un poids négatif, cela peut se produire si vous soulevez ou retirez le plateau de la balance. Pour corriger cela, remettez le plateau à sa place et appuyez sur la touche
éteignez la balance et rallumez-la.
340020-022 G20M 52/73FRANÇAIS 17
IX.-ENTRETIEN ET NETTOYAGE / MANTENIMIENTO Y LIMPIEZA L'un des plus grands avantages qu'offre ce modèle de balance, c'est qu'il nécessite un entretien minimal et se conserve très bien dans de bonnes conditions. Ne faites pas couler d'eau pour nettoyer votre balance. Utilisez un chiffon humide et nettoyez chacun de ces composants quotidiennement : plateau, tourelle et clavier. Pour enlever l'huile et les substances grasses, utilisez un chiffon sec et propre, frottez la zone sale à plusieurs reprises. N'utilisez pas de détergents ni de liquides corrosifs lors du nettoyage. Ne placez pas la balance à des endroits très humides et/ou poussiéreux. Lorsque vous nettoyez la balance, vérifiez qu'il n'y a pas de papiers, de morceaux de viande ou tout autre type de matériau sous le plateau ou sous son support, ce qui pourrait gêner le bon fonctionnement de votre balance. Vérifiez régulièrement la prise (où l'alimentation électrique AC/DC est insérée) pour vous assurer qu'elle est en bon état. Vérifiez régulièrement l'alimentation AC/DC pour vous assurer que les extrémités sont en bon état et que le câble n'est pas tordu ou emmêlé. Vérifiez régulièrement la balance pour vous assurer qu'elle est bien à niveau, que les quatre bases de nivellement ont été bien placées. N'exposez pas votre balance à des températures inférieures à -10 ºC (14 ºF) ou supérieures à 40 ºC (104 ºF) N'appuyez jamais sur le clavier avec des objets tels que des crayons, des stylos, des couteaux, etc. Ne laissez pas tomber le produit à peser sur le plateau de la balance, car avec le temps, cela pourrait endommager la cellule de charge.
X.- GUIDE DE DÉPANNAGE/GUIA PARA LA LOCALIZACION DE AVERIAS Avant de demander de l'aide à votre distributeur agréé en raison d'un mauvais fonctionnement de votre balance, nous vous conseillons de consulter d'abord ce manuel à nouveau pour éviter toute erreur de compréhension concernant le fonctionnement et l'utilisation de ses fonctions. Si tout est correct, alors essayez de corriger le problème selon la liste suivante, car un examen simple ou un petit réglage pourrait l'éliminer. Si vous ne trouvez pas le problème, contactez votre distributeur agréé. Problème Cause possible Solution Il n'y a pas de courant électrique. Avec un multimètre, vérifiez s'il y a du courant électrique dans les prises. Elle ne fonctionne pas Le câble d'alimentation AC/DC a un faux contact. Vérifiez que l'alimentation AC/DC arrive bien aux bornes, si possible, vérifiez avec une autre alimentation AC/DC. Batterie faible Connectez l'alimentation AC/DC si la balance fonctionne, puis rechargez la batterie. La balance indique un poids différent quand vous pesez le même produit à plusieurs reprises. De la saleté sous le support du plateau gêne le mouvement Vérifiez qu'il n'y a pas de saleté sous le support du plateau. S'il y en a, retirez- la et vérifiez de nouveau le fonctionnement Le mot « help » apparaît dans l'indicateur La balance a été allumée avec un grand poids sur le plateau Retirez le poids et éteignez la balance, puis rallumez-la Le mot « unload » apparaît dans l'indicateur. La balance a été allumée avec un poids sur le plateau ou sans le plateau. Éteignez la balance, retirez le poids du plateau ou remettez le plateau en place et allumez la balance.
Remarque : Le numéro de série de ce produit se trouve sur le boîtier. Nous vous suggérons d'écrire ce numéro de série et le modèle correspondant dans les espaces suivants et de les conserver comme preuve permanente de votre achat, pour aider à l'identifier en cas de perte ou pour consultation. DISTRIBUTEUR :__________________________________________________________ ADRESSE :_______________________________________________________________
