Produkttyp	Thekenwaage
Marke	Sammic
Modell	340022
Gehäusematerial	Edelstahl
Wannenmaterial	Edelstahl mit abgeschrägten und abgerundeten Kanten
Wägekapazität	3 kg (Modell l‑eq 4, entsprechend)
Genauigkeit	1 g (0.001 kg)
Anzeige	Alphanumerisches LCD-Display mit Hintergrundbeleuchtung
Tastaturtyp	Membrantastatur mit 9 taktilen Tasten
Wägefunktionen	Tara (Tastatur oder externes Fußpedal), Nullstellung, Hoch-/Tiefgrenzalarm, Drucken, Hintergrundbeleuchtung
Kommunikation	Serielle RS‑232-Schnittstelle für PC oder Drucker
Übertragungsgeschwindigkeit	9600 bps, 8 Datenbits, 1 Stoppbit, keine Parität
Netzstromversorgung	AC/DC 120 VAC oder 220 VAC, Ausgang 9 VDC
Interner Akku	6 V wiederaufladbar, Lebensdauer bis zu 100 Stunden nach vollständiger Aufladung
Standby-Betriebsdauer	Automatische Abschaltung nach 15 Minuten ohne Netzstrom
Visuelle Anzeigen	Batterie schwach, Null, Tara/Netto, Netzstrom, Hoch- und Niederpegelalarm
Nivellierung	4 Nivellierfüße und Libelle unter der Wanne
Mitgeliefertes Zubehör	AC/DC-Netzteil
Optionales Zubehör	Tiefe Wanne, Tarpedal, Zigarettenanzünderstecker, serielles Kabel, Software Scale.exe
Wartung und Reinigung	Feuchtes Tuch, keine Lösungsmittel oder ätzenden Reinigungsmittel verwenden, niemals mit Wasser waschen
Umgebungsbedingungen	Betriebstemperatur: -10°C bis 40°C, Feuchtigkeit und Staub vermeiden
Sicherheit	Nicht öffnen, keine spitzen Gegenstände auf der Tastatur verwenden, Garantie erlischt bei Änderungen
Ursprungsland	Hergestellt von Sammic, Spanien

Häufig gestellte Fragen - 340022 Sammic

Wie verwende ich die Tara-Funktion an der Sammic 340022 Waage?

Stellen Sie einen leeren Behälter auf die Wanne, drücken Sie dann die Taste TARE oder das optionale Tarpedal. Das Display zeigt 0.000 kg an, geben Sie dann das Produkt hinzu. Das angezeigte Gewicht ist das des Produkts allein, ohne Behälter. Zum Aufheben der Tara drücken Sie erneut die Taste TARE oder entfernen Sie den Behälter.

Wie stelle ich den Hoch- und Tiefgrenzalarm ein?

Drücken Sie die Taste SET LIMIT. Es erscheint 'HI LMT?'. Verwenden Sie die Tasten ▲ und ▼, um die obere Grenze einzustellen, drücken Sie dann SET LIMIT zum Bestätigen. Es erscheint 'LO LMT?'. Stellen Sie die untere Grenze auf die gleiche Weise ein und drücken Sie SET LIMIT zur Bestätigung. Zum Deaktivieren des Alarms setzen Sie beide Grenzen auf 0.000.

Was bedeutet die Meldung 'HELP' auf dem Display?

Die Meldung HELP erscheint in zwei Fällen: entweder wurde die Waage mit übermäßigem Gewicht auf der Wanne eingeschaltet (entfernen Sie das Gewicht, schalten Sie aus und wieder ein), oder die Waage wurde während des Transports gestoßen und ist beschädigt. In letzterem Fall wenden Sie sich an Ihren autorisierten Händler.

Wie reinige ich die Waage, ohne sie zu beschädigen?

Verwenden Sie ein feuchtes Tuch, um die Wanne, die Säule und die Tastatur zu reinigen. Bei Fett mit einem trockenen Tuch abreiben. Verwenden Sie niemals Lösungsmittel, ätzende Reinigungsmittel und gießen Sie niemals Wasser auf die Waage. Überprüfen Sie regelmäßig unter der Wanne, um Rückstände zu entfernen.

Wie wechsle oder lade ich den internen Akku?

Der Akku lädt sich automatisch auf, wenn das Netzteil angeschlossen ist und die Waage ausgeschaltet ist, für ca. 10 Stunden. Wenn der Akku die Ladung nicht mehr hält, wenden Sie sich an Ihren autorisierten Händler für einen Austausch. Die Lebensdauer beträgt ca. 1000 Lade-/Entladezyklen.

Wie verbinde ich die Waage mit einem PC?

Verwenden Sie ein serielles RS‑232-Kabel, um den Port der Waage mit dem seriellen Port des PCs zu verbinden. Senden Sie das Zeichen 'P' (ASCII) vom PC, die Waage antwortet mit dem Gewicht gefolgt von einem Zeilenumbruch. Sie können die Software Scale.exe von der Website des Herstellers herunterladen, um eine Demonstration zu erhalten.

Was tun, wenn das Display 'OVRLOAd' anzeigt?

Die Meldung OVRLOAd zeigt eine Überlastung an: Das Gewicht auf der Wanne übersteigt die maximale Kapazität der Waage (3 kg). Entfernen Sie sofort das überschüssige Gewicht. Die Waage nimmt den normalen Betrieb wieder auf.

Was bedeutet die Meldung 'UNLOAD'?

Die Meldung UNLOAD erscheint, wenn Sie die Waage einschalten, während ein Gewicht auf der Wanne liegt oder die Wanne fehlt. Schalten Sie die Waage aus, entfernen Sie das Gewicht oder setzen Sie die Wanne ein, und schalten Sie sie wieder ein.

Wie aktiviere oder deaktiviere ich die Hintergrundbeleuchtung?

Drücken Sie die Taste mit dem Glühbirnensymbol (Taste LIGHT). Jeder Druck schaltet die Hintergrundbeleuchtung des LCD-Displays ein oder aus.

Wie setze ich die Waage zurück auf Null?

Wenn die Waage ohne Produkt auf der Wanne einen Wert ungleich Null anzeigt, drücken Sie die Taste ZERO (Taste ◯). Das Display kehrt auf 0.000 kg zurück und die Anzeige 'ZERO' leuchtet auf. Dies kompensiert geringfügige Spannungsschwankungen oder kleine Abweichungen.

BEDIENUNGSANLEITUNG 340022 Sammic

NEG. VERSCHIJNT ALS ER EEN NEGATIEF GEWICHT IS.

LOWBAT. VERSCHIJNT ALS DE BATTERIJ NIET VOLDOENDE ENERGIE HEEFT.

HELP VERSCHIJNT ALS U DE WEEGSCHAAL INSCHAKELT MET EEN TE HOOG GEWICHT.

UNLOAD VERSCHIJNT ALS DE WEEGSCHAAL WORDT INGESCHAKELD ZONDER DE PLAAT.

HI LMT? VERSCHIJNT ALS DE WEEGSCHAAL GEREED IS OM ALARMLIMIETEN IN TE STELLEN. LO LMT?

HET GEWICHT AFLEZEN VAN DE COMPUTER.

OPSLAGTEMPERATUURBEREIK

14 TOT 104 °F (-10 TOT 40 °C)

-4 TOT 122 °F (-20 TOT 50 °C)

AC/DC-VOEDING:

OUTPUT 9 Vd.c. 300 mA.

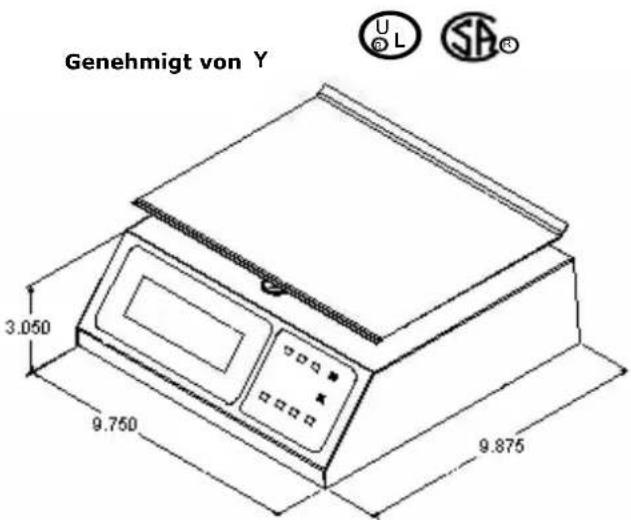

Approved by

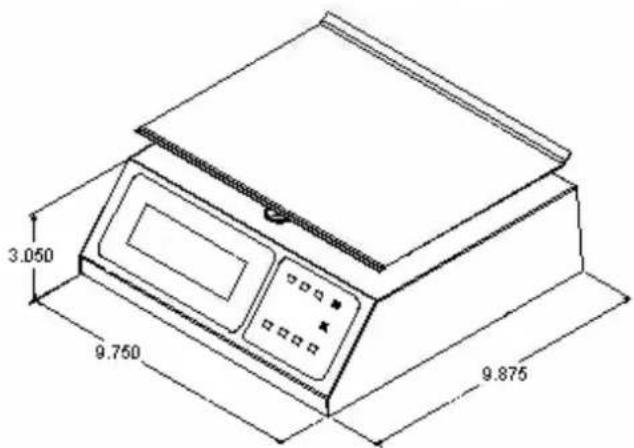

3.050 9.750 9.875

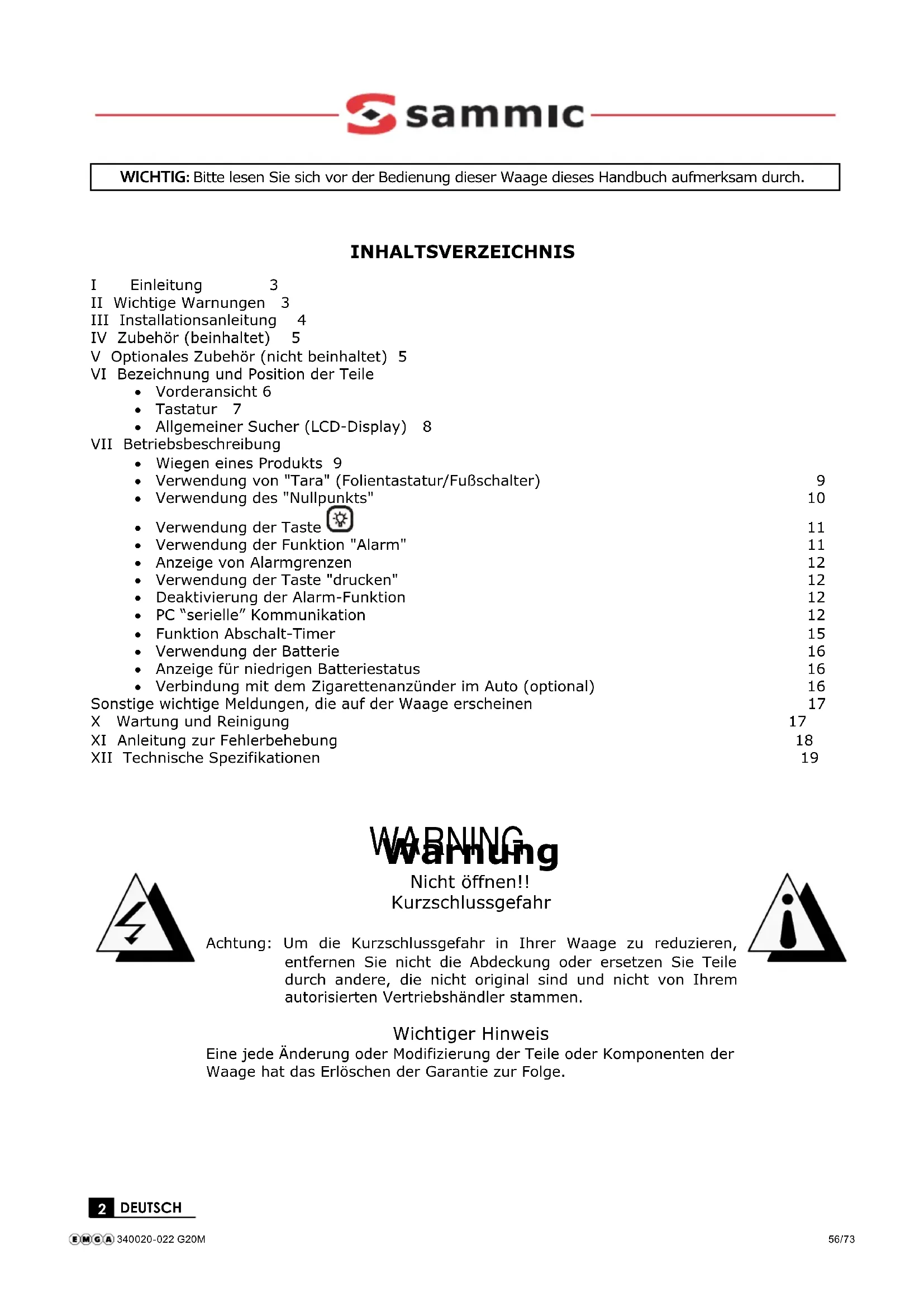

WICHTIG: Bitte lesen Sie sich vor der Bedienung dieser Waage dieses Handbuch aufmerksam durch.

INHALTSVERZEICHNIS

I Einleitung 3

II Wichtige Warnungen 3

III Installationsanleitung 4

IV Zubehör (beinhaltet) 5

V Optionales Zubehör (nicht beinhaltet) 5

VI Bezeichnung und Position der Teile

• Vorderansicht 6
- Tastatur 7
• Allgemeiner Sucher (LCD-Display) 8

VII Betriebsbeschreibung

• Wiegen eines Produkts 9
- Verwendung von "Tara" (Folientastatur/Fußschalter) 9
• Verwendung des "Nullpunkts" 10

• Verwendung der Taste 11
• Verwendung der Funktion "Alarm" 11
• Anzeige von Alarmgrenzen 12
- Verwendung der Taste "drucken" 12
• Deaktivierung der Alarm-Funktion 12
• PC "serielle" Kommunikation 12
• Funktion Abschalt-Timer 15

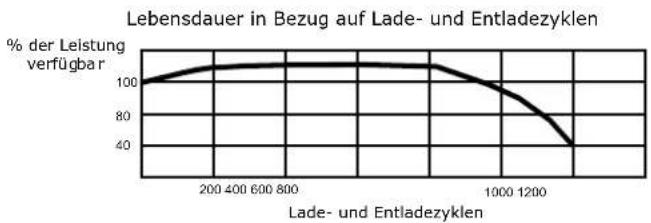

• Verwendung der Batterie 16
• Anzeige für niedrigen Batteriestatus 16
• Verbindung mit dem Zigarettenanzünder im Auto (optional) 16

Sonstige wichtige Meldungen, die auf der Waage erscheinen

X Wartung und Reinigung 17
XI Anleitung zur Fehlerbehebung 18
XII Technische Spezifikationen 19

WARNING Warning

Nicht öffnen!!

Kurzschlussgefahr

Achtung: Um die Kurzschlussgefahr in Ihrer Waage zu reduzieren, entfernen Sie nicht die Abdeckung oder ersetzen Sie Teile durch andere, die nicht original sind und nicht von Ihrem autorisierten Vertriebshändler stammen.

Wichtiger Hinweis

Eine jede Änderung oder Modifizierung der Teile oder Komponenten der Waage hat das Erlöschen der Garantie zur Folge.

2 DEUTSCH

I.- EINLEITUNG

Sehr geehrte Kundin / Sehr geehrter Kunde:

Wir schätzen es sehr, dass Sie dieses Produkt gewählt haben und wir versichern Ihnen, dass die neue Errungenschaft für Ihr Geschäft Sie maximal zufrieden stellen wird.

Wir empfehlen Ihnen, dieses Handbuch aufmerksam zu lesen und es für später aufkommende Fragen stets griffbereit zu haben.

Hinweis: alle Beispiele in diesem Handbuch wurden an einer Waage des Modells I-eq 4 durchgeführt.

WICHTIGE WARNUNGEN

1. Im Falle, dass Sie ein Problem mit der Waage haben, lesen Sie zunächst die Garantiebedingungen.
2. Öffnen Sie die Waage nicht eigenhändig. Ihr Garantieanspruch wird entfallen.
3. Betätigen Sie "niemals" die Tastatur mit Gegenständen wie Bleistiften, Stiften, Messern, etc.
4. Verwenden Sie zur Vermeidung von Überlastung oder Spannungsschwankungen einen exklusiven 220 V AC-Ausgang für die Waage.
5. Waschen Sie die Waage "niemals" unter Verwendung von fließendem Wasser. Dies kann zur Beschädigung der elektrischen Komponenten führen. Lesen Sie für weitere Informationen den Abschnitt "Wartung und Reinigung".
6. Schützen Sie die Waage vor Insekten (hauptsächlich vor Kakerlaken), diese können die elektronischen Komponenten ernsthaft beschädigen. Verwenden Sie solide Produkte gegen Kakerlaken.
7. Schlagen oder stoßen Sie die Waage nicht mit dem zu wiegenden Produkt, da dies mit der Zeit den Gewichtssensor beschädigen wird.

1. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reinigungsmittel, verwenden Sie lediglich einen feuchten Lappen.
2. Platzieren Sie keine Ventilatoren oder Heizgeräte in Richtung der Waage.
3. Platzieren Sie die Waage nicht an Orten mit viel Feuchtigkeit und/oder Staub.
4. Lediglich berechtigtes und qualifiziertes Personal sollte Ihre Waage überprüfen und reparieren.

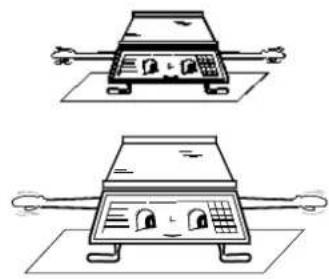

III.-INSTALLATIONSANLEITUNG

1. Packen Sie die Waage aus und überprüfen Sie den Zustand des Produkts. Ist diese beschädigt, teilen Sie dies unverzüglich Ihrem autorisierten Vertriebshändler mit.

2. Platzieren Sie die Waage an Orten ohne Bewegung oder Vibration, versichern Sie sich, dass diese angemessen nivelliert ist, indem Sie prüfen, dass die vier Nivelliersockel die Waage auf der Oberfläche, auf welcher diese aufgestellt ist, stützen und ob die Wasserwaage (unter der Platte) zentriert ist. Passen oder ziehen Sie die Nivelliersockel an oder lösen Sie diese, bis sich die Luftblase in der Mitte des Kreises befindet.

3. Verbinden Sie das AC/DC-Netzteil mit dem 120 V A-Ausgang oder 220 V AC-Ausgang.

4. Schalten Sie die Waage ein, Ihre Waage wird Nullen anzeigen und ist einsatzbereit.

WICHTIGER HINWEIS: Zeigt Ihre Waage "HILFE" an, nachdem Sie den vorherigen Schritten gefolgt sind und nachdem der anfängliche Countdown durchlaufen ist, bedeutet dies, dass die Waage grob behandelt wurde und/oder während des Versands gestoßen wurde und dies zu irreversiblen Schäden in deren Betrieb führte. Rufen Sie Ihren autorisierten Vertriebshändler an. Es ist möglich, dass die Waage "HILFE" anzeigt, wenn Sie diese mit Gewicht auf der Platte einschalten, entfernen Sie in diesem Fall das Gewicht und schalten Sie die Waage aus und wieder ein.

IV.-ZUBEHÖR (BEINHALTET)

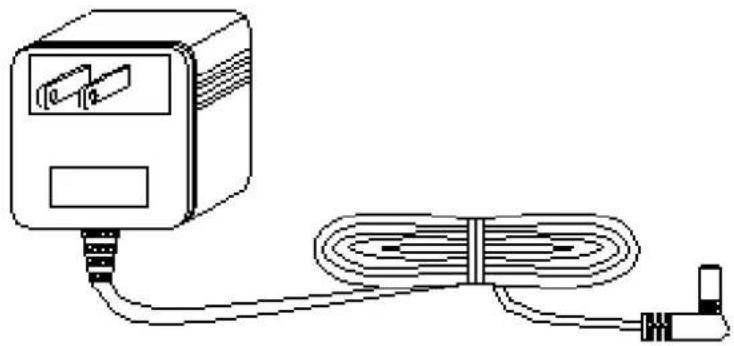

AC/DC Netzteil bis 120 VAC/9 VDC oder 220 VAC/9 VDC.

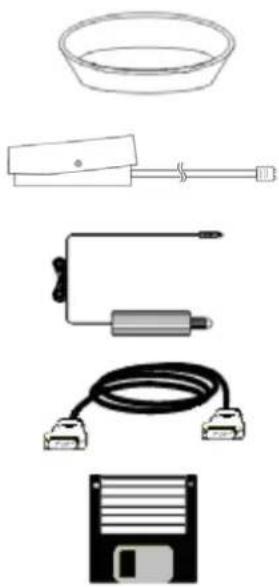

V.-OPTIONALES ZUBEHÖR (NICHT BEINHALTET)

TIEFER PLATTENTELLER.

(NUR IN FUNKTION "TARA" VERWENDEN)

TARA-FUSSSCHALTER

ANSCHLUSS FÜR DEN ZIGARETTENANZÜNDER.

SERIELLES KABEL

INTERFACE-SOFTWARE 'Waage.EXE' [DOWNLOAD-PROGRAMM AUS DEM INTERNET

http://www.fabatsa.com.mx]

VI.-BEZEICHNUNG UND POSITION WICHTIGER TEILE

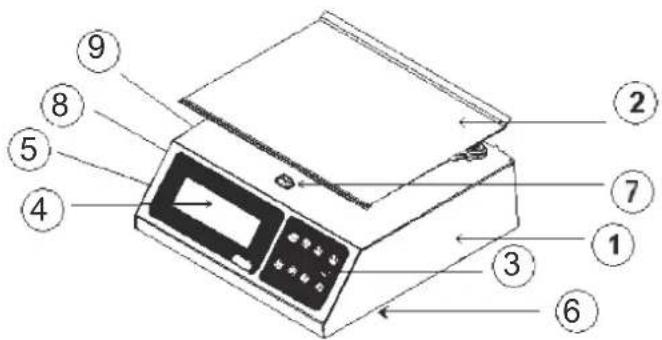

VORDERANSICHT

1. GEHÄUSE: Gefertigt aus rostfreiem Edelstahl, korrosionsbeständig und stoßfest.
2. PLATTE: Ebenfalls aus rostfreiem Edelstahl gefertigt mit abgerundetem und gebogenem Rand.
3. FOLIENTASTATUR: Mit robuster Schutzfolie und gut lesbaren Tasten. Sehr einfach zu bedienen.
4. DISPLAY (LCD): Zeigt das Gewicht des Produkts in Kilogramm an. Verfügt über ein Flüssigkristall-Display.
5. NIVELLIERSOCKEL: "Nivellieren" die Waage durch Anziehen oder Lösen der Sockel.
6. BUCHSE: Verbindet das AC/DC-Netzteil, welches sich im Boden der Waage (in der Basis) befindet mit der Waage.
7. WASSERWAAGE: Wird zur Nivellierung der Waage verwendet..
8. ANSCHLUSS FÜR PC/DRUCKER: Zum Anschluss eines PCs, (seriellen) Kabels oder einem seriellen Drucker.
   9.- ANSCHLUSS TARA-FUSSSCHALTER: Zum Anschluss eines externen Tara-Fußschalters..

TASTATUR

ZERO LIME PRINT OFF ON HI GET LIGHT LO

1.- Taste: ON

Mit Betätigung der Taste schaltet sich die Waage ein.

2.- Taste OFF:

Mit Betätigung der Taste schaltet sich die Waage aus.

3.- Taste:

Mit Betätigung dieser Taste startet die Waage mit Nullen.

4.- Taste

Mit Betätigung dieser Taste löschen Sie das Gewicht eines jeden Behältnisses, welches Sie während einer Transaktion nicht berücksichtigen möchten (zum Beispiel: Schachteln, Taschen, Flaschen, etc).

5.- Taste

Diese Taste wird dazu verwendet, die Hintergrundbeleuchtung ein- und auszuschalten.

6.- Taste:

Mit Betätigung dieser Taste sendet die Waage das angezeigte Gewicht über den seriellen Anschluss an den Drucker.

Diese Taste wird zur Einstellung der Alarmgrenzen verwendet.

8.- Taste

Diese Taste wird zur Anzeige einer hohen Alarmgrenze verwendet (falls der Alarm aktiviert ist) oder eines Wertzuwachses bei der Einstellung von hohen/niedrigen Alarmgrenzen.

9.- Taste +LO :

Diese Taste wird zur Anzeige einer niedrigen Alarmgrenze verwendet (falls der Alarm aktiviert ist) oder eines abgestuften Wertes bei der Einstellung von hohen/niedrigen Alarmgrenzen.

10.- "Allgemeiner Sucher":

Zeigt das Gewicht des Produkts an.

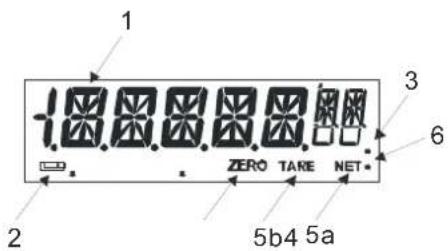

DISPLAY (LCD)

1 2 3 6 ZERO TAKE NET* 5b4 5a

1.- "ALPHANUMERISCHE" ANZEIGE:

ZEIGT DAS GEWICHT DES PRODUKTS IN KILOGRAMM AN, DIE ALPHANUMERISCHE ANZEIGE KANN DIE FOLGENDEN ANGABEN ANZEIGEN:

OVRLOAD WIRD BEI EINEM ÜBERGEWICHT AUF DER WAAGE ANGEZEIGT.

NEG. WIRD IM FALLE EINES NEGATIVEN GEWICHTS ANGEZEIGT.

LOWBAT. WIRD ANGEZEIGT, WENN DIE BATTERIE ÜBER ZU WENIG ENERGIE VERFÜGT.

HELP WIRD ANGEZEIGT, WENN SIE DIE WAAGE MIT EINEM ÜBERMÄSSIGEN GEWICHT EINSCHALTEN.

UNLOAD WIRD ANGEZEIGT, WENN DIE WAAGE OHNE DIE PLATTE EINGESCHALTET WIRD.

HI LMT? WIRD ANGEZEIGT, WENN DIE WAAGE ZUR EINSTELLUNG VON LO LMT? ALARMGRENZEN BEREIT IST.

2.- Anzeige ( ■ )"niedriger Batteriestatus":

Wird angezeigt, wenn die Energie der Batterie zu niedrig ist, diese Anzeige erscheint, um uns zu sagen, dass ein Aufladen der Batterie erforderlich ist.

3.- Anzeige "AC/DC"-Netzteil:

Diese Anzeige erscheint, wenn ein AC/DC-Netzteil angeschlossen wird.

4.- Anzeige "Null":

Dieser Nullpunkt zeigt an, dass die Waage bereit ist, mit dem Wiegen von Produkten zu beginnen. Die Null-Anzeige erscheint, wenn eine Ladung auf der Waage platziert wird.

5a.- Anzeige "Net":

Zeigt an, dass die Funktion "Tara" aktiviert wurde. Die angezeigten Angaben beziehen sich auf das Netto-Gewicht.

6.- Alarm-Anzeige "Low":

Wird eine niedrige Alarmgrenze eingestellt oder wird eine niedrige Grenze angezeigt oder ist das Gewicht niedriger als die niedrige Alarmgrenze, erscheint diese Anzeige.

7.- Alarm-Anzeige "High":

Wird eine hohe Alarmgrenze eingestellt oder wird eine höhere Grenze angezeigt oder ist das Gewicht höher als die höhere Alarmgrenze, erscheint diese Anzeige.

VII.- BETRIEBSBESCHREIBUNG

WIEGEN EINES PRODUKTS

Schalten Sie die Waage durch Betätigung der Taste ein ON. Die Waage ist in diesem Moment einsatzbereit.

Stellen Sie dann das zu wiegende Produkt auf die Platte und Sie sehen das Gewicht auf dem alphanumerischen Display. Das Symbol "kg" erscheint auf dem Display. Platzieren Sie beispielsweise ein Produkt, dessen Gewicht 3 kg beträgt, wird Ihnen Folgendes angezeigt

3000kg

VERWENDUNG VON "TARA" (FOLIENTASTATUR/FUSSSCHALTER)

Möchten Sie ein Produkt in einem Behältnis wiegen, das Gewicht des Behältnisses während des Vorgangs aber nicht berücksichtigen, so können Sie die Funktion "Tara" verwenden. Folgen Sie zur Verwendung dieser Funktion diesen Schritten: nehmen Sie an, Sie möchten 5 kg eines Produkt in einem Behältnis wiegen, das selbst 10 kg wiegt.

1.- Stellen Sie das leere Behältnis auf die Waage.

1000K9

2.- Drücken Sie die Taste 📄 oder den Fußschalter. Das Display zeigt an: Hinweis: variiert das auf dem Display angezeigte Gewicht, kann die Tara-Funktion nicht aktiviert werden.

3.- Legen Sie das Produkt in das Behältnis und die Waage zeigt lediglich das Gewicht des Produktes ohne das des Behältnisses an. Hinweis: nehmen Sie das Behältnis herunter, so erscheint eine negative Zahl (Gewicht des Behältnisses) auf dem Display.

Es ist wichtig zu erwähnen, dass diese Funktion subtraktiv ist. Haben Sie beispielsweise ein Behältnis, das 1 kg wiegt, ist die Waage lediglich dazu in der Lage, bis zu 1 kg des Produkts zu wiegen, bis diese ihre maximale Kapazität erreicht hat (3 Kilogramm in einem Modell I-eq 4). Um die Tara-Funktion auszuschalten, drücken Sie einfach die Taste oder den Fußschalter und die Waage kehrt in die Normal-Funktion zurück. Das Symbol Tara verschwindet

Die beiden folgenden Betrachtungen sind besonders wichtig.

A) wenn sich kein Gewicht auf der Waage befindet (Behältnis), können Sie die Funktion "Tara" nicht aktivieren. B) wenn ein Behältnis "tariert" ist, bei der Entfernung dieses von der Platte jedoch ein höheres Gewicht als das des Behältnisses (Fett, Reste eines Produkts, etc.) entfernt wird oder wenn die Platte leicht von Ihrer Hand angehoben wird. "neg" (negativ) erscheint.

NE6. NET

NE6. TARE

Geschieht dies:

A) Lassen Sie die Platte los, falls Sie diese festhalten.
B) Bleibt die Meldung bestehen, schalten Sie die Waage aus und wieder ein.

VERWENDUNG DES "NULLPUNKTS"

Es ist möglich, dass die Waage eine Zahl auf dem Display anzeigt, ohne dass sich ein Produkt auf der Platte befindet, dies kann auf Spannungsschwankungen, grobe Bedienung oder einige andere Faktoren zurückzuführen sein. Tritt dieser Zustand ein, drücken Sie einfach die Taste 📋 und der Sucher wird auf "Null" zurückgesetzt. Das Wort "Null" erscheint auf dem Display. Dieser Vorgang ist allgemein bekannt als "Zurücksetzen auf Null".

VERWENDUNG DER TASTE

Wenn es zu dunkel ist, können Sie die Hintergrundbeleuchtung verwenden, um die Lesbarkeit der Daten auf dem Display zu verbessern. Zum Ein- und Ausschalten der Hintergrundbeleuchtung drücken Sie einfach die Taste 📋.

VERWENDUNG DER ALARM-FUNKTION

Drücken Sie die Taste 📣, es wird "hi lmt?" auf dem Display angezeigt.

HILM TP

Drücken Sie dann 📄 oder Tasten 🌐 um eine hohe Alarmgrenze einzustellen.

0.000Kg

Drücken Sie die Taste für den Wertzuwachs oder die Taste für den abgestuften Wert, bei Betätigung der Taste verläuft der Zuwachs / die Abstufung schneller. Zur Speicherung eines hohen Alarmwerts und Einstellung eines niedrigen Alarmwerts drücken Sie. Es wird "lo lmt?" auf dem Display angezeigt.

LO LM ^TP

Drücken Sie dann 📄 oder Tasten 🌐 um eine niedrige Alarmgrenze einzustellen.

0.000Kg

[Taste für den Zuwachswert oder Taste für den abgestuften Wert, bei Betätigung der Taste verläuft der Zuwachs / die Abstufung schneller]. Zur Speicherung eines niedrigen Alarmwerts drücken Sie. Die Waage ist einsatzbereit.

Hinweis: führen Sie zur Deaktivierung des Alarms dasselbe Verfahren durch, aber setzen Sie den hohen und den niedrigen Alarm auf Null (0.000).

12 DEUTSCH

ANZEIGE VON ALARMGRENZEN

Drücken Sie 📄 oder Taste 📋 zur Anzeige einer hohen oder niedrigen Alarmgrenze. Zum Verlassen der Anzeige drücken Sie 📋.

DEAKTIVIERUNG DER ALARM-FUNKTION

Drücken Sie die Taste ☑, wird hi lmt? angezeigt, drücken Sie erneut die Taste ☑ und die Alarm-Funktion wird deaktiviert.

VERWENDUNG DER TASTE "DRUCKEN"

Mit Betätigung der Taste 📄 sendet die Waage über den seriellen Anschluss das angezeigte Gewicht. Verbinden Sie zunächst den seriellen Drucker mit der Waage.

Die folgenden Informationen sind insbesondere für Benutzer nützlich, welche Computerprogramme erstellen und mit der Waage kommunizieren müssen.

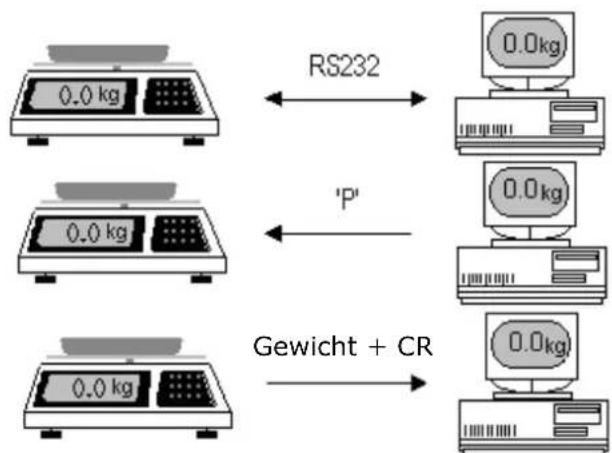

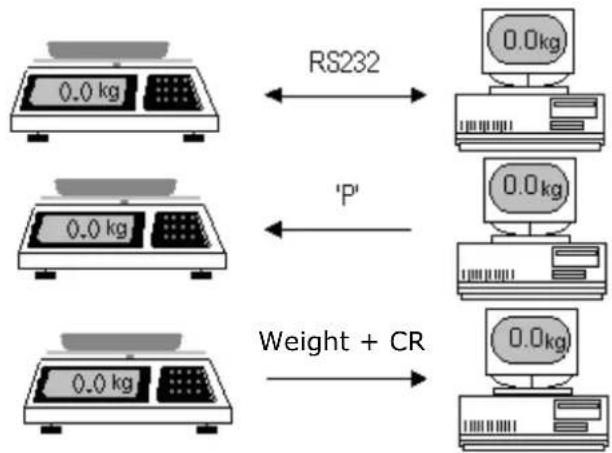

GEWICHT VOM COMPUTER ABLESEN.

Verbinden Sie die Waage mit dem seriellen Anschluss [RS-232] des Computers.

Der Computer muss den Charakter 'P' im ASCII-Code senden.

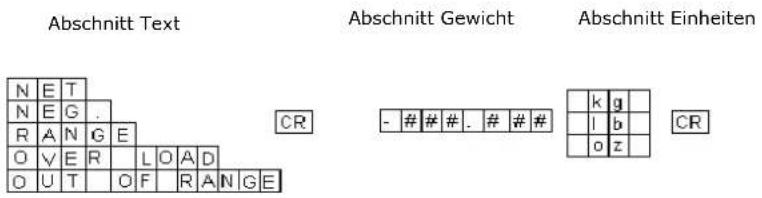

Die Waage antwortet durch das Senden von Gewicht und Steuerzeichen (Wagenrücklauf / Carriage Return - CR)

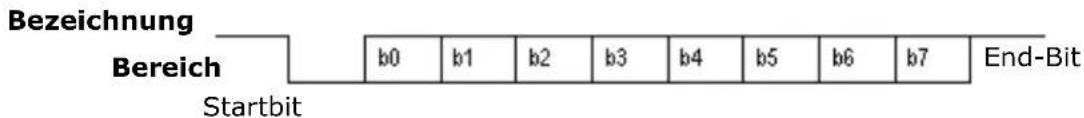

Technische Spezifikationen des seriellen Anschlusses.

1.- Asynchrone Kommunikation.
2.- Übertragung und Empfangsgeschwindigkeit 9600 bps (Baudrate).
3.- Polarität des Signals:

Bezeichnung RS 232c: 1 logisch (-3v bis -12v)

Bereich: 0 logisch (+3v bis +12v)

4.- Länge des Wortes:

Startbit	1 bit
Datenbits	8 bits
Prüfbit	0 bit
End-Bit	1 bit

5.- Bit-Folge.

Bezeichnung Bereich Startbit b0 b1 b2 b3 b4 b5 b6 b7 End-Bit

- KONFIGURATION SERIELLER KABEL

Konfiguration serieller Kabel

Demonstratives Kommunikationsprogramm für den PC

Zum Zweck der Demonstration auf dem PC und der Kommunikation mit der Waage haben wir eine Software zur Überprüfung des Gewichts auf dem PC-Monitor entwickelt.

Programmname Systemanforderungen

Scale.exe - 80386sx Prozessor oder höher- Maus- Windows 3.1 oder höher

Verbindung

Verbinden Sie zunächst die Waage unter Verwendung des seriellen Kabels mit dem seriellen Anschluss des PCs. Schalten Sie zunächst die Waage ein und danach den PC.

Scale.exe program

1.- Laden Sie das Programm scale.exe von http://www.fabatsa.com.mx herunter und wählen Sie in Support Software und Handbücher aus, klicken Sie dann auf Software Waage und speichern Sie diese auf Ihrer Festplatte.
2.- Entpacken Sie die heruntergeladene Datei auf c:\Waage\
3.- Klicken Sie auf Unterverzeichnis Waage.
4.- Wählen Sie das Programm scale.exe und drücken Sie

Informationsformat an PC gesendet

Normalerweise wurde dieses über den seriellen Anschluss versandt, die folgenden Information im ASCII-Code:

Abschnitt Text N E T N E G . R A N G E O V E R . L O A D O U T . O F . R A N G E Abschnitt Gewicht - # # # . # # # Abschnitt Einheiten k g l b o z CR

FUNKTION ABSCHALT-TIMER

Diese Funktion ist dauerhaft aktiviert, wenn die Waage eingeschaltet ist und nur dann, wenn kein AC/DC-Netzteil mit der Waage verbunden ist. Im Falle, dass Sie die Waage für einen Zeitraum von ca. 15 Minuten nicht benutzen, schaltet sich diese automatisch aus. Um die Waage erneut

einzuschalten, drücken Sie einfach die Taste ON

Die Funktion Abschalt-Timer ermöglicht es Ihnen, Strom zu sparen und vermeidet das ständige Aufladen der Batterie.

14 DEUTSCH

VERWENDUNG DER BATTERIE

Die Waage kann mit einem AC/DC-Netzteil oder mit einer Batterie (6 Volt beinhaltet) betrieben werden. Die Batterie ist unter Verwendung des AC/DC-Netzteils wie im Folgenden beschrieben wiederaufladbar.

Aufladen: verbinden Sie zur Durchführung dieses Vorgangs die Waage einfach für einen Zeitraum von ca. 10 Stunden und ausgeschalteter Waage mit dem AC/DC-Netzteil. Die während einer Aufladung in der Batterie gespeicherte Energie kann für bis zu 100 Stunden durchgängigen Betrieb ausreichen. Falls Sie die Batterie für einige Stunden aufladen, die Batterie jedoch nicht ausreichend geladen ist, um die Waage einzuschalten, dann muss die Batterie durch eine neue Batterie ausgetauscht werden. In diesem Fall können Sie Ihren autorisierten Vertriebshändler kontaktieren.

LEBENSDAUER DER WIEDERAUFLADBAREN BATTERIE

Die Ladekapazität der wiederaufladbaren Batterie in dieser Waage nimmt entsprechend der Anzahl an Lade- und Entladezyklen ab, dies verursacht, dass sich die Lebensdauer auf 1000 Zyklen reduziert. Aus diesem Grund ist die Garantielaufzeit der Batterie auf sechs Monate nach dem Kaufdatum der Waage begrenzt.

ANZEIGE "NIEDRIGER BATTERIESTATUS"

Verfügt die Batterie nicht über ausreichend Energie, um die Waage für einen langen Zeitraum in Betrieb zu halten, erscheint die Anzeige Niedriger Batteriestatus auf dem Sucher. Dieser ist das erste Warnsignal, welches anzeigt, dass es notwendig ist, die Batterie aufzuladen.

0.000k g ç

Trotz des Signals ist es möglich, die Waage für einen kurzen Zeitraum (30 Minuten) weiter zu bedienen, danach erscheint allerdings das zweite Warnsignal ("low bat") auf dem Display, die Waage stoppt von selbst und antwortet nicht auf die Anweisungen.

LOWBA T

Um eine der beiden Anzeigen zu löschen und die Waage ohne Bedenken weiter zu benutzen, verbinden Sie das AC/DC-Netzteil mit der Waage. Erinnern Sie sich daran, die Batterie aufzuladen.

Verbindung mit dem Zigarettenanzünder im Auto (optional)

VIII.-SONSTIGE WICHTIGE MELDUNGEN, DIE AUF DER WAAGE ERSCHEINEN / OTROS MENSAJES IMPORTANTES QUE APARECEN EN LA BÁSCULA

OVRLOAd

Diese Meldung zeigt an, dass ein Gewicht, welches die maximale Leistungsfähigkeit übersteigt, auf die Waage gestellt wurde. Korrigieren Sie dies, indem Sie das Übergewicht entfernen.

HELP

Diese Meldung erscheint in zwei verschiedenen Situationen:

A) Die Waage wird mit einem übermäßigen Gewicht auf der Platte eingeschaltet. Korrigieren Sie diese Situation, indem Sie das Gewicht von der Waage entfernen, schalten Sie die Waage aus und dann wieder ein.

B) Wenn die Waage grob behandelt wurde oder während des Versands einen Stoß erlitten hat und dies irreversible Schäden in diesem Betrieb verursacht hat. Rufen Sie in diesem Fall Ihren autorisierten Vertriebshändler an.

NEG.

Diese Meldung zeigt ein negatives Gewicht an, dies kann vorkommen, wenn Sie die Platte der Waage anheben oder entfernen. Um dies zu korrigieren, bringen Sie die Platte auf deren Position zurück und drücken Sie die Taste oder schalten Sie die Waage ein und dann wieder ein.

IX.-WARTUNG UND REINIGUNG / MANTENIMIENTO Y LIMPIEZA

• Einer der größten Vorteile in der Anschaffung dieses Modells der Waage ist, dass sie minimale Instandhaltung erfordert und sehr einfach in einem guten Zustand zu halten ist.
• Verwenden Sie zur Reinigung Ihrer Waage kein fließendes Wasser. Verwenden Sie einen feuchten Lappen und reinigen Sie jede dieser Komponenten täglich: Platte, Gehäuse und Tastatur.
• Verwenden Sie zur Entfernung von Öl und fettigen Substanzen einen trockenen und sauberen Lappen, reiben Sie den schmutzigen Bereich mehrere Male ab.
• Verwenden Sie während der Reinigung keine Reinigungsmittel oder ätzenden Flüssigkeiten.
• Platzieren Sie die Waage nicht an Orten mit viel Feuchtigkeit und/oder Staub.
• Stellen Sie beim Reinigen der Waage sicher, dass sich kein Papier, Fleischreste oder sonstige Materialien unter der Platte oder unter dem Plattenhalter befinden, welche den angemessenen Betrieb Ihrer Waage beeinträchtigen könnten.
• -- Überprüfen Sie regelmäßig die Buchse (in welche das AC/DC-Netzteil gesteckt wird) um sicherzustellen, dass diese in gutem Zustand ist.
• Überprüfen Sie regelmäßig das AC/DC-Netzteil um sicherzustellen, dass die Enden in gutem Zustand sind und dass das Kabel nicht verdreht oder verheddert ist.
• Überprüfen Sie die Waage regelmäßig, um sicherzustellen, dass diese korrekt nivelliert ist und dass die vier Nivellierungs-Sockel gut gestützt sind.
• Setzen Sie Ihre Waage keinen Temperaturen unter -10^ C (14° F) oder über 40^ C (104° F) aus.
  • Betätigen Sie niemals die Tastatur mit Gegenständen wie Bleistiften, Stiften, Messern, etc.
• Schlagen oder stoßen Sie die Waage nicht mit dem zu wiegenden Produkt, da dies mit der Zeit die Wägezelle beschädigen wird.

X.- ANLEITUNG ZUR FEHLERBEHEBUNG/GUIA PARA LA LOCALIZACION DE AVERIAS

Bevor Sie aufgrund von Funktionsstörungen Ihrer Waage Ihren autorisierten Vertriebshändler zu Hilfe rufen, empfehlen wir Ihnen, zunächst dieses Handbuch erneut zu prüfen, um Missverständnisse in der Bedienung und der Verwendung von Funktionen zu vermeiden. Ist alle korrekt, versuchen Sie, das Problem entsprechend der folgenden Liste zu korrigieren, da eine einfache Prüfung oder eine kleine Einstellung dieses beheben könnte. Finden Sie das Problem nicht, kontaktieren Sie Ihren autorisierten Vertriebshändler.

Problem Mögliche Ursache Lösung
	Es gibt keinen elektrischen Strom.	Überprüfen Sie mit einem Universalmessgerät, ob elektrische Spannung in den Ausgängen vorhanden ist.
Die Waage lässt sich nicht einschalten.	Das Kabel des AC/DC-Netzteils hat eine falschen Kontakt.	Überprüfen Sie, dass das AC/DC-Netzteil abschließt, falls möglich, überprüfen Sie dies mit einem anderen AC/DC-Netzteil.
	Niedriger	Batteriestatus Verbinden Sie das Netzteil, falls die Waage in Betrieb ist, laden Sie dann die Batterie auf.
Die Waage zeigt bei mehrfachem Wiegen desselben Produkts verschiedene Gewichte an.	Material unter dem Plattenhalter behindert die korrekte Bewegung.	Überprüfen Sie, dass sich keine Materialien unter dem Plattenhalter befinden. Sind Materialien dort vorhanden, entfernen Sie diese und überprüfen Sie den Vorgang erneut.
Es erscheint das Wort "Hilfe" auf der Anzeige.	Die Waage wurde mit einem hohen Gewicht auf der Platte eingeschaltet.	Entfernen Sie das Gewicht und schalten Sie die Waage aus und dann wieder ein.
Es erscheint das Wort "unload" auf der Anzeige.	Die Waage wurde mit Gewicht auf der Platte oder ohne die Platte eingeschaltet.	Schalten Sie die Waage aus, nehmen Sie das Gewicht von der Platte oder bringen Sie die Platte zurück auf ihre Position und schalten Sie die Waage ein.

XI.- TECHNISCHE SPEZIFIKATIONEN / ESPECIFICACIONES TECNICAS

MODELL L-EQ 4 L-EQ 8 L-EQ 10

MAX. KAPAZITÄT 4 kg 8 kg 10 kg

MIN. DIV. 0,001 kg 0,002 kg 0,005

MAX. TARA (EMPFOHLEN) -4 kg -8 kg -9,995 kg

BEREICH DER BETRIEBS-TEMPERATUR 14 BIS 104 °F (-10 BIS 40°C)

BEREICH DER LAGER-TEMPERATUR -4 BIS 122° F (-20 BIS 50° C)

AC/DC-NETZTEIL:

AUSGANG 9 Vd.c. 300 mA.

Genehmigt von Y 3.050 9.750 9.875

Hinweis: Die Seriennummer dieses Produkts kann auf dem Gehäuse gefunden werden. Wir empfehlen Ihnen, sich diese Seriennummer sowie das entsprechende Modell in den folgenden Freiräumen zu notieren und diese als permanenten Beweis Ihres Kaufs, zur Hilfe der Identifizierung im Falle von Verlust oder bei weiteren Fragen, aufzubewahren.

VERTRIEBSHÄNDLER:

ADRESSE:

TELEFON: KAUFDATUM:

MODELL: SERIENNUMMER:
