Produktart	Professionelle elektronische Waage
Marke	Sammic
Modell	340020
Maximale Kapazität	Nicht angegeben (typischerweise 3-30 kg je nach Version)
Genauigkeit	Nicht angegeben (typischerweise 0,5-1 g für Präzisionsmodelle)
Gehäusematerial	Edelstahl
Plattformmaterial	Edelstahl mit abgeschrägten Rändern
Display	Hintergrundbeleuchtetes LCD-Display
Abmessungen (ca.)	Ca. 30 x 30 x 10 cm
Gewicht (ca.)	Ca. 3-4 kg
Stromversorgung	120/220 VAC, 9 VDC (Netzadapter) oder 6 V Akku
Akkulaufzeit	Bis zu 100 Stunden Dauerbetrieb
Hauptfunktionen	Wiegen, Tara, Nullstellung, Ober-/Untergrenzenalarm, Hintergrundbeleuchtung, Drucken, serielle PC-Kommunikation
Konnektivität	RS-232-Serienschnittstelle für PC/Drucker, Tare-Fußpedal-Eingang
Optionales Zubehör	Tiefe Schale, Tare-Fußpedal, serielles Kabel, Zigarettenanzünder-Adapter, Scale.exe-Software
Wartung und Reinigung	Mit einem feuchten Tuch reinigen; keine Reinigungsmittel oder Lösungsmittel verwenden; kein Wasser einlaufen lassen
Sicherheit	Gehäuse nicht öffnen; nicht mit spitzen Gegenständen auf der Tastatur verwenden; vor Insekten und Feuchtigkeit schützen
Ersatzteile und Reparierbarkeit	Reparatur nur durch autorisiertes Personal; austauschbarer Akku (6 Monate Garantie)
Allgemeine Informationen	Anleitung als PDF verfügbar; Support über autorisierten Händler; Seriennummer auf dem Gehäuse

Häufig gestellte Fragen - 340020 Sammic

Was tun, wenn die Waage beim Einschalten "HELP" anzeigt?

Die Meldung "HELP" erscheint, wenn die Waage mit einem zu schweren Gewicht auf der Plattform eingeschaltet wird oder während des Transports gestoßen wurde. Entfernen Sie jegliches Gewicht von der Plattform, schalten Sie die Waage aus und wieder ein. Wenn die Meldung bestehen bleibt, kontaktieren Sie Ihren autorisierten Händler.

Wie verwende ich die Tara-Funktion?

Stellen Sie den leeren Behälter auf die Waage und drücken Sie die TARE-Taste (oder das Fußpedal). Das Display zeigt "NET" und das Gewicht des Behälters wird gespeichert. Geben Sie das Produkt hinzu: Es wird nur das Nettogewicht des Produkts angezeigt. Zum Aufheben der Tara drücken Sie erneut die TARE-Taste.

Wie stelle ich die Waage auf Null zurück?

Wenn die Waage ohne Produkt einen Wert ungleich Null anzeigt, drücken Sie die ZERO-Taste. Das Display zeigt "ZERO" und das Gewicht kehrt auf Null zurück.

Wie lade ich den Akku auf?

Schließen Sie das Netzteil an die Waage und eine Steckdose an. Lassen Sie die Waage ausgeschaltet für ca. 10 Stunden, um vollständig zu laden. Die AC/DC-Anzeige leuchtet, wenn das Netzteil angeschlossen ist.

Was bedeutet die Meldung "LOWBAT"?

Die Meldung "LOWBAT" zeigt an, dass der Akku schwach ist. Die Waage kann noch etwa 30 Minuten betrieben werden. Schließen Sie das Netzteil an, um die Waage weiter zu nutzen und den Akku zu laden.

Wie reinige ich die Waage?

Verwenden Sie ein feuchtes Tuch, um Plattform, Gehäuse und Tastatur zu reinigen. Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder fließendes Wasser. Wischen Sie Ölrückstände mit einem trockenen Tuch ab. Stellen Sie sicher, dass keine Rückstände die Bewegung der Plattform blockieren.

Wie stelle ich die Gewichtsalarme ein?

Drücken Sie die SET-Taste. Das Display zeigt "HI LMT?". Verwenden Sie die +/- Tasten, um die obere Grenze einzustellen, drücken Sie dann SET, um zur unteren Grenze "LO LMT?" zu gelangen. Stellen Sie die untere Grenze ein und drücken Sie SET zur Bestätigung. Zum Deaktivieren stellen Sie beide Grenzen auf 0.

Warum zeigt die Waage "OVRLOAD" an?

Die Meldung "OVRLOAD" zeigt an, dass das Gewicht auf der Plattform die maximale Kapazität der Waage überschreitet. Entfernen Sie sofort das überschüssige Gewicht. Die Waage sollte wieder normal funktionieren.

Wie verwende ich die Druckfunktion?

Schließen Sie einen seriellen Drucker an den seriellen Anschluss der Waage an. Drücken Sie die PRINT-Taste, um das angezeigte Gewicht an den Drucker zu senden. Stellen Sie sicher, dass die Kommunikationseinstellungen (9600 bps, 8 Bits, keine Parität) übereinstimmen.

Wie aktiviere oder deaktiviere ich die Hintergrundbeleuchtung?

Drücken Sie die BACKLIGHT-Taste, um die Hintergrundbeleuchtung des LCD-Displays ein- oder auszuschalten. Diese Funktion verbessert die Lesbarkeit bei schlechten Lichtverhältnissen.

BEDIENUNGSANLEITUNG 340020 Sammic

NEG. VERSCHIJNT ALS ER EEN NEGATIEF GEWICHT IS.

LOWBAT. VERSCHIJNT ALS DE BATTERIJ NIET VOLDOENDE ENERGIE HEEFT.

HELP VERSCHIJNT ALS U DE WEEGSCHAAL INSCHAKELT MET EEN TE HOOG GEWICHT.

UNLOAD VERSCHIJNT ALS DE WEEGSCHAAL WORDT INGESCHAKELD ZONDER DE PLAAT.

HI LMT? VERSCHIJNT ALS DE WEEGSCHAAL GEREED IS OM ALARMLIMIETEN IN TE STEllen. LO LMT?

2.-（□）indicator "battery hijina leeg":

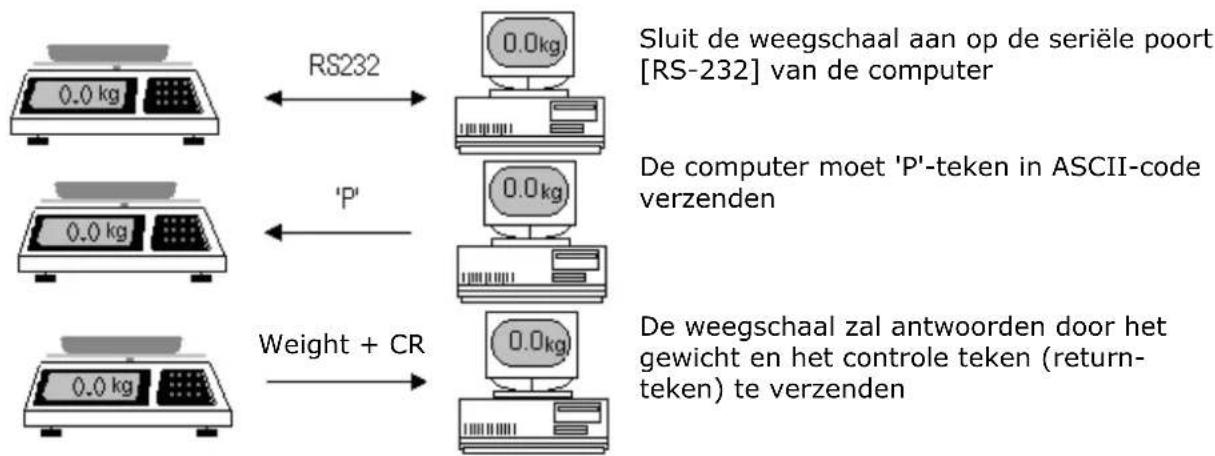

HET GEWICHT AFLEZEN VAN DE COMPUTER.

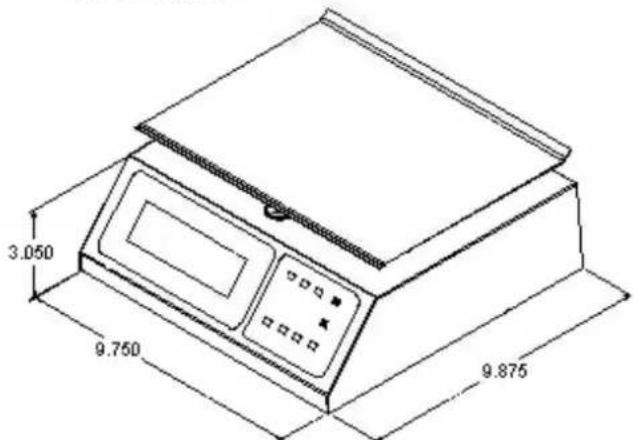

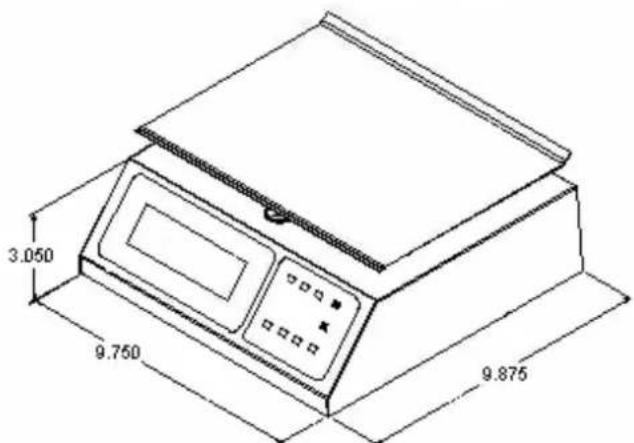

XI.- TECHNISCHE SPECIFICATIONS

MODEL

MAX. CAPACITEIT

MIN. DIV.

MAX. TARRA (aanbevolen) -4 kg -8 kg -9.995 kg

BEDRIJFSTEMPERATUURBEREIK

OPSLAGTEMPERATUURBEREIK

L-EQ 4 L-EQ 8 L-EQ 10

4 kg 8 kg 10 kg

0.001 kg 0.002 kg 0.005

3 kg -9.995 kg

14TOT104OF（-10TOT 40^ ）

-4TOT122°F(-20TOT50°C)

AC/DC-VOEDING:

OUTPUT 9 Vd.c. 300 mA.

Approved by

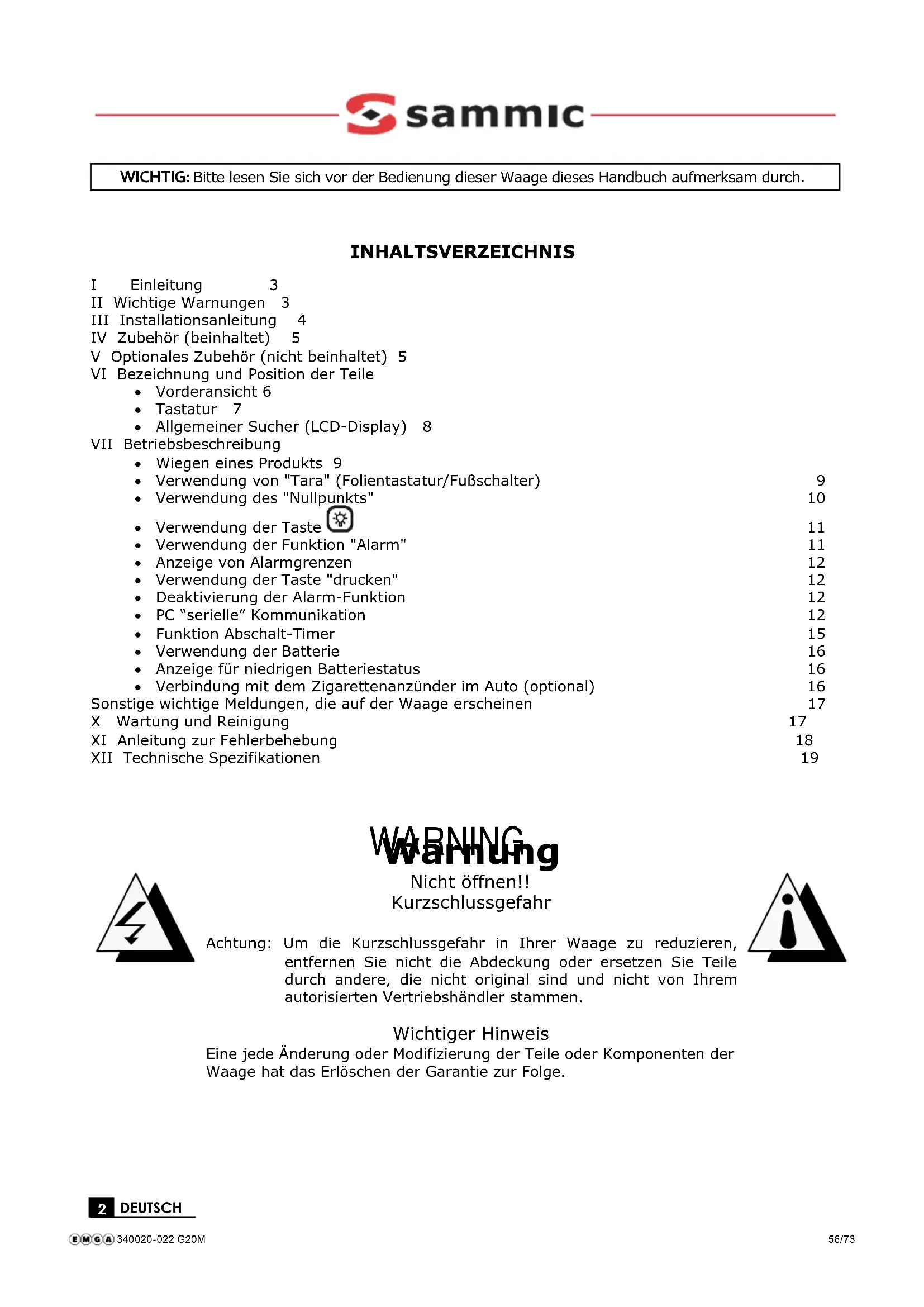

WICHTIG:itte lesen Sie sich vor der Bedienung dieser Waage dieses Handbuch aufmerksam durch.

INHALTSVERZEICHNIS

I Einleitung 3

II Wichtige Warnungen 3

III Installationsanleitung 4

IV Zubehor (beinhaltet) 5

V Optionales Zubehr (nicht beinhaltet) 5

VI Bezeichnung und Position der Teile

Vorderansicht 6
Tastatur 7
Allgemeiner Sucher (LCD-Display) 8

VII Betriebsbeschreibung

Wiegen eines Produkts 9
- Verwendung von "Tara" (Folientastatur/Fußschalter) 9
- Verwendung des "Nullpunkts" 10

Verwendung der Taste 11
- Verwendung der Funktion "Alarm" 11
Anzeige von Alarmgrenzen 12
- Verwendung der Taste "drucken" 12
- Deaktivierung der Alarm-Funktion 12
PC "serielle" Kommunikation 12
- Funktion Abschalt-Timer 15

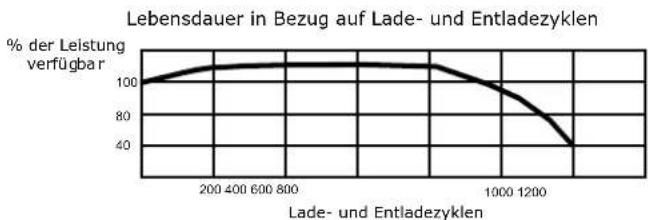

Verwendung der Batterie 16
Anzeige fur niedrigen Batteriestatus 16
- Verbindung mit dem Zigarettenanzünder im Auto (optional) 16

Sonstige wichtige Meldungen, die auf der Waage erschreiben.

XWartung und Reinigung 17
XI Anleitung zur Fehlerbehebung 18
XII Technische Spezifikationen 19

WARNING

Nicht öffnen!!

Kurzschlussgefahr

Achtung: Um die Kurzschlussgefahr in Ihrer Waage zu reduzieren, entfern den Sie nicht die Abdeckung oder ersetzen Sie Teile durch andere, die nicht original sind und nicht von Ihrem autorisierten Vertriebshandler stammen.

Wichtiger Hinweis

Eine jeder Änderung oder Modifizierung der Teile oder Komponenten der Waage hat das Erlöschen der Garantie zur Folge.

2 DEUTsCH

I.-EINLEITUNG

Sehr geehrte Kundin / Sehr geehrter Kunde:

Wir schätzen es sehr, dass Sie theses Produkt gewählt haben und wir versichertn Ihnen, dass die neue Errungenschaft fur Ihr Geschäft Si maximal zufrieden stellen wird.

Wir empfehlen Ihnen, diesen Handbuch aufmerksam zulesen und es fur später aufkommende Fragen stets griffbereit zu haben.

Hinweis: alle Beispiele in thisem Handbuch wurden an einer Waage des Modells I-eq 4 durchgefuhrt.

WICHTIGEWARNUNGEN

1. Im Falle, dass Sie ein Problem mit der Waage haben,lesen Sie zunachst die Garantiebedingungen.
2. Offnen Sie die Waage nicht eigenhändig. Ihr Garantieanspruch wird entfallen.
3. Betätigen Sie "niemals" die Tastatur mit Gegenständen wie Bleistiften, Stiften, Messern, etc.
4. Verwenden Sie zur Vermeidung von Überlastung oder Spannungsschwankungen einen exklusiven 220 V AC-Ausgang für die Waage.
5. Waschen Sie die Waage "niemals" unter Verwendung von flieBendem Wasser. Dies kann zur Beschadigung der elektrischen Komponenten führen. Lesen Sie fur weitere Informationen den Abschnitt Wartung und Reinigung".
6. Schützen Sie die Waage vor Insekten (hauptsächlich vor Kakerlaken), diese können die elektronischen Komponenten ernsthaft beschädigen. Verwenden Sie solide Produkte gegen Kakerlaken.
7. Schlagen oder stoßen Sie die Waage nicht mit dem zu wiegenden Produkt, da dies mit der Zeit den Gewichtssensor beschädigen wird.

1. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reinigungsmittel, verwenden Sie leidiglich einen feuchten Lappen.
2. Platzieren Sie keine Ventilatoren oder Heizgeräte in Richtung der Waage.
3. Platzieren Sie die Waage nicht an Orten mit viel Feuchtigkeit und/oder Staub.
4. Lediglich berechtigtes und qualifiziertes Personal sollte ihre Waage überprüfen und reparieren.

III.-INSTALLATIONSANLEITUNG

1. Packen Sie die Waage aus und überprüfen Sie den Zustand des Produkts. Ist diese beschädigt, teilen Sie dies unverzüglich Ihr dem autorisierten Vertriebshandlmer mit.
2. Platzieren Sie die Waage an Orten ohne Bewegung oder Vibration, versichert Sie sich, dass diese angemessenNVelliert ist, indem Sie prufen, dass die vier Niveliersockel die Waage auf der Oberflache, auf welcher these aufgestellt ist, stützen und ob die Wasserwaage (unter der Platte) zentriert ist. Passen oderziehen Sie die Niveliersockel an oder losen Sie diese, bis sich die Luftblase in der Mitte des Kreises befindet.
3. Verbinden Sie das AC/DC-Netzteil mit dem 120 V A-Ausgang oder 220 V AC-Ausgang.
4. Schalten Sie die Waage ein, ihre Waage wird Nullen anzeigen und ist einsatzbereit.

WICHTIGER HINWEIS: Zeigt ihre Waage "HILFE" an, nachdem Sie den vorherigen Schritten gefolgt sind und nach dem der anfängliche Countdn durchlaufen ist, bedeutet dies, dass die Waage grob behandelt wurde und/oder während des Versands gestoßen wurde und dies zu irreversiblen Schaden in deren Betrieb führte. Rufen Sie Ihren autorisierten Vertriebshandl an. Es ist möglich, dass die Waage "HILFE" anzeigt, wenn Sie diese mit Gewicht auf der Platte einschalten, entfernen Sie in thisem Fall das Gewicht und schalten Sie die Waage aus und wieder ein.

IV.-ZUBEHÖR (BEINHALTET)

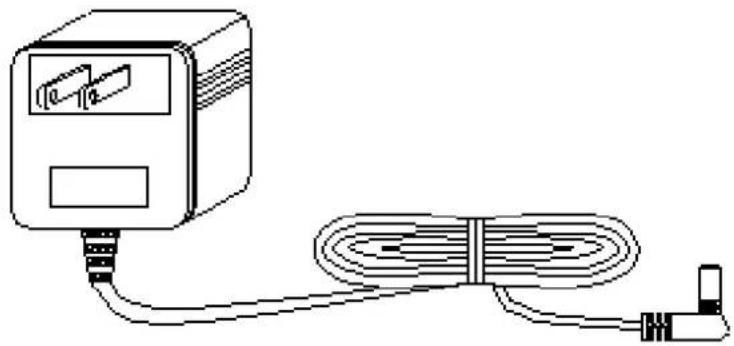

AC/DC Netzteil bis 120 VAC/9 VDC oder 220 VAC/9 VDC.

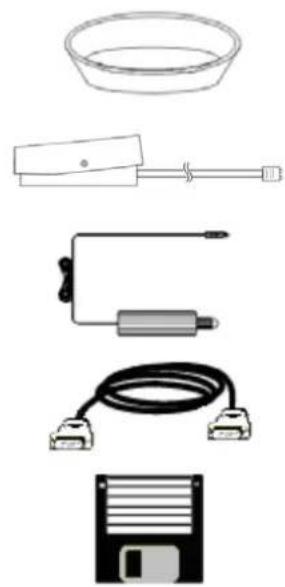

V.-OPTIONALES ZUBEHÖR (NICT BEINHALTET)

TIEFER PLATTENTELLER.

(NUR IN FUNKTION "TARA" VERWENDEN)

TARA-FUSSSCHALTER

ANSCHLUSS FÜR DEN ZIGARETTENANZÜNDER.

SERIELLES KABEL

INTERFACE-SOFTWARE 'Waage.EXE' [DOWNLOADPROGRAMM AUS DEM INTERNET

http://www.fabatsa.com.mx]

VI.-BEZEICHNUNG UND POSITION WICHTIGER TEILE

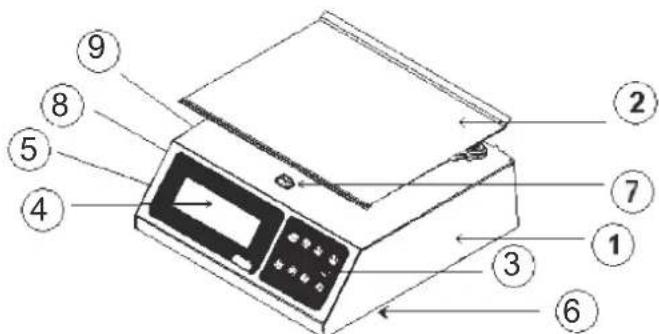

VORDERANSICHT

1. GEHÄUSE: Gefertigt aus rosfreiem Edelstahl, korrosionsbeständig und stoßfest.
2. PLATTE: Ebenfalls aus rostfreiem Edelstahl gefertigt mit abgerundeten und gebogenem Rand.
3. FOLIENTASTATUR: Mit robuster Schutzfolie und gut lesbaren Tasten. Sehr einfach zu bedieten.
4. DISPLAY (LCD): Zeigt das Gewicht des Produkts in Kilogramm an. Verfügt über ein Flüssigkristall-Display.
5. NIVELLIERSOCKEL: "Nivellieren" die Waage durch Anziehen oder Lösen der Sockel.
6. BUCHSE: Verbindet das AC/DC-Netzteil, welche sich im Boden der Waage (in der Basis) befindet mit der Waage.
7. WASSERWAAGE: Wird zur Nivellierung der Waage verwendet..
8. ANSCHLUSS FÜR PC/DRUCKER: Zum Anschluss eines PCs, (seriellen) Kabels oder einem seriellen Drucker.
   9.- ANSCHLUSS TARA-FUSSSCHALTER: Zum Anschluss eines externen Tara-Fußschalters..

TASTATUR

1.- Taste: ON

Mit Betätigung der Tasteschaltet sich die Waage ein.

2.- Taste

Mit Betätigung der Taste schaltet sich die Waage aus.

3.- Taste:

Mit Betätigung dieser Taste startet die Waage mit Nullen.

4.- Taste

Mit Betätigung dieser Taste löschen Sie das Gewicht eines jeder Behältnisses, welche Sie während einer Transaktion nicht berücksichtigten möchten (zum Beispiel: Schachteln, Taschen, Flaschen, etc).

5.- Taste

These Taste wird dazu verwendet, die Hintergrundbeleuchtung ein- und auszuschalten.

6.- Taste:

Mit Betätigung dieser Taste sendet die Waage das angezeigte Gewicht über den seriellen Anschluss an den Drucker.

7.- Taste: SET

These Taste wird zur Einstellung der Alarmgrenzen verwendet.

8.- Taste

These Taste wird zur Anzeige einer hohen Alarmgrenze verwendet (falls der Alarm aktiviert ist) oder eines Wertzuwachses bei der Einstellung von hohen/niedrigen Alarmgrenzien.

9.- Taste

These Taste wird zur Anzeige einer niedrigen Alarmgrenze verwendet (falls der Alarm aktiviert ist) oder eines abgestuften Wertes bei der Einstellung von hohen/niedrigen Alarmgrenzen.

10.- "Allgemeiner Sicher":

Zeigt das Gewicht des Produkts an.

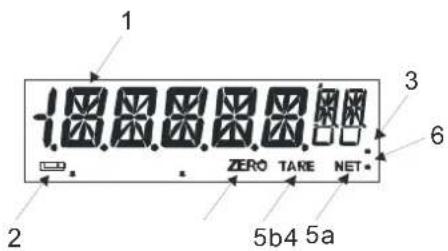

DISPLAY(LCD)

1.- "ALPHANUMERISCHE" ANZEIGE:

ZEIGT DAS GEWICHT DES PRODUKTS IN KILOGRAMM AN, DIE ALPHANUMERISCHE ANZEIGE KANN DIE FOLGenden ANGABEN ANZEIGEN:

OVRLOAD WIRD BEI EINEM ÜBERGEWICHT Auf DER WAAGE ANGEZEIGT.

NEG. WIRD IM FALLE EINES NEGATIVEN GEWICHTS ANGEZEIGT.

LOWBAT. WIRD ANGEZEIGT, WENN DIE BATTERIE UBER ZU WENIG ENERGIE VERFUGT.

HELP WIRD ANGEZEIGT, WENN SIE DIE WAAGE MIT EINEM UBERMÄSSIGEN GEWICHT EINSCHALTEN.

UNLOAD WIRD ANGEZEIGT, WENN DIE WAAGE OHNE DIE PLATTE EINGESCHALTET WIRD.

HI LMT? WIRD ANGEZEIGT, WENN DIE WAAGE ZUR EINSTELLUNG VON LO LMT? ALARMGRENZEN BEREIT IST.

2.- Anzeige ( )"niedriger Batteriestatus":

Wird angezeigt, wenn die Energie der Batterie zu niedrig ist, diese Anzeige erscheint, um uns zu sagen, dass ein Aufladen der Batterie erforderlich ist.

3.- Anzeige "AC/DC"-Netzteil:

These Anzeige erscheint, wenn ein AC/DC-Netzteil angeschlossen wird.

4.- Anzeige "Null":

Dieser Nullpunkt zeigt an, dass die Waage bereit ist, mit dem Wiegen von Produktten zu beginnen. Die Null-Anzeige erscheint, wenn eine Ladung auf der Waage platziert wird.

5a.- Anzeige "Net":

Zeigt an, dass die Funktion "Tara" aktiviert wurde. Die angezeigten Angaben beziehen sich auf das Netto-Gewicht.

6.- Alarm-Anzeige "Low":

Wird eine niedrige Alarmgrenze eingestellt oder wird eine niedrige Grenze angezeigt oder ist das Gewicht niedriger als die niedrige Alarmgrenze, erscheint diese Anzeige.

7.- Alarm-Anzeige "High":

Wird eine hohe Alarmgrenze eingestellt oder wird eine höhere Grenze angezeigt oder ist das Gewicht hoher als die höhere Alarmgrenze, erscheint diese Anzeige.

VII.- BETRIEBSBESCHREIBUNG

WIEGEN EINES PRODUKTS

Schalten Sie die Waage durch Betätigung der Taste ein. Die Waage ist in thism Moment einsatzbereit.

Stellen Sie dann das zu wiegende Produkt auf die Platte und Sie sehen das Gewicht auf dem alphanumericischen Display. Das Symbol "kg" entscheid auf dem Display. Platzieren Sie beispelseweise ein Produkt, dessen Gewicht 3 kg beträgt, wird Ohnen Folgenden angezeigt

3000kg

VERWENDUNG VON "TARA" (FOLIENTASTATUR/FUSSSCHALTER)

Möchten Sie ein Produkt in einem Behältnis wiegen, das Gewicht des Behältnisses während des Vorgangs aber nicht berücksichtigten, so konnen Sie die Funktion "Tara"verwenden. Folgen Sie zur Verwendung dieser Funktion diesen Schritten: behmen Sie an, Sie möchten 5 kg eines Produkt in einem Behältnis wiegen, das selbst 10 kg wiegt.

1.- Stellen Sie das leere Behältnis auf die Waage.

1000kg

2.- Drücken Sie die Taste oder den Fußschalter. Das Display zeigt an: Hinweis: variiert das auf dem Display angezeigte Gewicht, kann die Tara-Funktion nicht aktiviert werden.

3.- Legen Sie das Produkt in das Behältnis und die Waage zeigt lediglich das Gewicht des Produktes ohne das des Behältnisses an. Hinweis: nehmen Sie das Behältnis herunter, so erscheint eine negative Zahl (Gewicht des Behältnisses) auf dem Display.

Es ist wichtig zu erwähnen, dass diese Funktion subtraktiv ist. Haben Sie beispiselsweise ein Behältnis, das 1 kg wiegt, ist die Waage lediglich dazu in der Lage, bis zu 1 kg des Produkts zu wegen, bis diese ihre maximale Kapazität erreicht hat (3 Kilogramm in einem Modell I-eq 4). Um die Tara-Funktion auszuschalten, drücken Sie einfach die Taste oder den Fußschalter und die Waage kehrt in die Normal-Funktion zurück. Das Symbol Tara verschwindet

Die beiden folgenden Betrachtungen sind besonderss wichtig.

A) wenn sich kein Gewicht auf der Waage befindet (Behaltnis), konnen Sie die Funktion "Tara" nicht aktivieren.

B) wenn ein Behältnis "tariert" ist, bei der Entfernung theses von der Platte bereits ein hoheres Gewicht als das des Behältnisses (Fett, Reste eines Produkts, etc.) entfern wird oder wenn die Platte leicht von Ihrer Hand angehoben wird. "neg" (negative) erscheint.

NE6

NET

NE6

TARE

Geschieht dies:

A) Lassen Sie die Platte los, falls Sie diese festhalten.
B) Bleibt die Meldung bestehen, schalten Sie die Waage aus und wieder ein.

VERWENDUNG DES "NULLPUNKTS"

Es ist möglich, dass die Waage eine Zahl auf dem Display anziegt, ohne dass sich ein Produkt auf der Platte befindet, dies kann auf Spannungsschwankungen, große Bedienung oder eine andere Faktoren zurückzuführen sein. Tritt dieser Zustand ein, drücken Sie einfach die Taste und der Sicher wird auf "Null" zusammen. Das Wort "Null" erscheint auf dem Display. Diese Vorgang ist allgemein besteht als "Zurücksetzen auf Null".

VERWENDUNG DER TASTE

Wenn es zu dunkel ist, können Sie die Hintergrundbeleuchung verwenden, um die Lesbarkeit der Daten auf dem Display zu verbessern. Zum Ein- und Ausschalten der Hintergrundbeleuchung drucken Sie einfach die Taste.

VERWENDUNG DER ALARM-FUNKTION

Drücken Sie die Taste es wird "hi Imt?" auf dem Display angezeigt.

HLM

Drücken Sie dann oder Tasten eine hohe Alarmgrenze einzustellen.

0000kg

Drücken Sie die Taste für den Wertzuwachs oder die Taste für den abgestuften Wert, bei Betätigung der Taste verläuft der Zuwachs / die Abstufung Schneller. Zur Speicherung eines hohen Alarmwerts und Einstellung eines niedrigen Alarmwerts drücken Sie Es wird "lo lmt?" auf dem Display angezeigt.

LO LM

Drücken Sie dann oder Tasten eine niedrige Alarmgrenze einzustellen.

0000kg

[Taste für den Zuwachswert oder Taste für den abgestuften Wert, bei Betätigung der Taste verlauf der Zuwachs / die Abstufung schneller]. Zur Speicherung eines niedrigen Alarmwerts drücken Sie SET. Die Waage ist einsatzbereit.

Hinweis: führen Sie zur Deaktivierung des Alarms dasselbe Verfahren durch, aber setzen Sie den hohen und den niedrigen Alarm auf Null (0.000).

12 DEUTSCH

ANZEIGE VON ALARMGRENZEN

Drücken Sie oder Taste Anzeige einer hohen oder niedrigen Alarmgrenze. Zum Verlassen der Anzeige drucken Sie

DEAKTIVIERUNG DER ALARM-FUNKTION

Drücken Sie die Taste, wird hi lmt? angezeigt, drucken Sie erneut die Taste und die Alarm-Funktion wird deaktiviert.

VERWENDUNG DER TASTE "DRUCKEN"

Mit Betätigung der Taste sendet die Waage über den seriellen Anschluss das angezeigte Gewicht. Verbinden Sie zunachst den seriellen Drucker mit der Waage.

Die folgenden Informationen sind insbesondere für Benutzer nützlich, welche Computerprogramme erstellen und mit der WaageCOMMUNIZIEREN,Müssen.

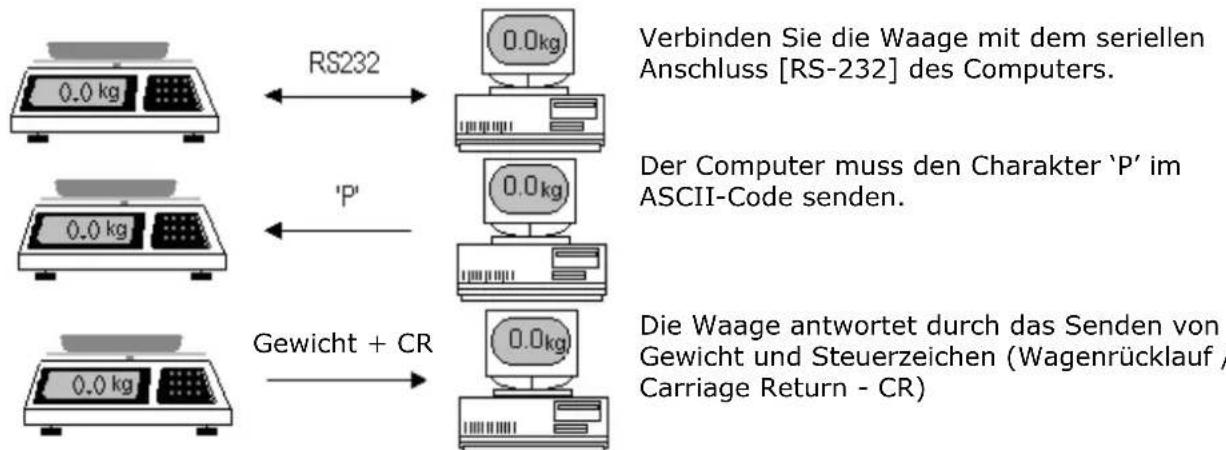

GEWICHT VOM COMPUTER ABLESEN.

Technische Spezifikationen des seriellen Anschlusses.

1.- Asynchrone Kommunikation.
2.- Übertragung und Empfangsgeschwindigkeit 9600 bps (Baudrate).
3.- Polarität des Signals:

Bezeichnung RS 232c: 1 logisch (-3v bis -12v)

Bereich: 0 logisch (+3v bis +12v)

4.- Lange des Wortes:

Startbit	1 bit
Datenbits	8 bits
Prüfbit	0 bit
End-Bit	1 bit

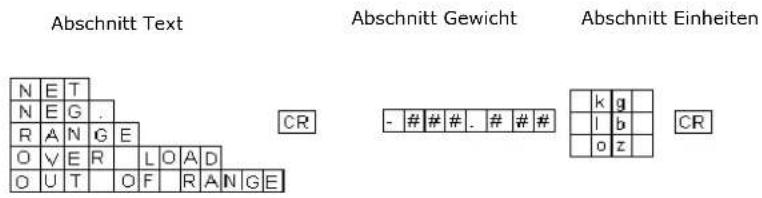

5.- Bit-Folge.

Bezeichnung

- KONFIGURATION SERIALIER KABEL

Konfiguration serieller Kabel

Konfiguration serieller Kabel

Demonstratives Kommunikationsprogramm für den PC

Zum Zweck der Demonstration auf dem PC und der Kommunikation mit der Waage haben wir eine Software zur Überprüfung des Gewichts auf dem PC-Monitor entwickelt.

Programmname Systemanforderungen
Scale.exe - 80386sx Prozessor oder/higher
	- Maus - Windows 3.1 oder/higher

Verbindung

Verbinden Sie zunachst die Waage unter Verwendung des seriellen Kabels mit dem seriellen Anschluss des PCs. Schalten Sie zunachst die Waage ein und danach den PC.

Scale.exe program

1.- Laden Sie das Programm scale.exe von http://www.fabatsa.com.mx herunter und wahlen Sie in Support Software und Handbucher aus, klichen Sie dann auf Software Waage und speichern Sie diese auf Ihrer Festplatte.
2.- Entpacken Sie die heruntergeladene Datei auf c:\Waage\
3.- Klichen Sie auf Unterverzeichnis Waage.
4.- Wahlen Sie das Programm scale.exe und drucken Sie

Informationsformat an PC gesendet

Normalerweise wurde diese über den seriellen Anschluss versandt, die folgenden Information im ASCII-Code:

FUNKTION ABSCHALT-TIMER

These Funktion ist dauerhaft aktiviert, wenn die Waage eingeschaltet ist und nur dann, wenn kein AC/DC-Netzteil mit der Waage verbunden ist. Im Falle, dass Sie die Waage für einen Zeitraum von ca. 15 Minuten nicht benutzen, schaltet sich diese automatisch aus. Um die Waage erneut

einzuschalten, drücken Sie einfach die Taste

Die Funktion Abschalt-Timer ermittelicht es Ihnen, Strom zu sparen und vermeidet das ständige Aufladen der Batterie.

14 DEUTSCH

VERWENDUNG DER BATTERIE

Die Waage kann mit einem AC/DC-Netzteil oder mit einer Batterie (6 Volt beinhaltet) betrieben werden. Die Batterie ist unter Verwendung des AC/DC-Netzteils wie im Folgenden beschrieben wiederaufladbar.

Aufladen: verbinden Sie zur Durchführung deses Vorgangs die Waage einfach für einen Zeitraum von ca. 10 Stunden und ausgeschalteter Waage mit dem AC/DC-Netzteil. Die während einer Aufladung in der Batterie gespeicherte Energie kann für bis zu 100 Stunden durchgängigen Betrieb ausreichen. Falls Sie die Batterie für eine Stunden aufladen, die Batterie jedoch nicht ausreichend geladen ist, um die Waage einzuschalten, dann muss die Batterie durch eine neue Batterie ausgetauscht werden. In thisem Fall konnen Sie ihren autorisierten Vertriebshandler kontaktieren.

LEBENSDAUER DER WIEDERAUFLABAREN BATTERIE

Die Ladekapazität der wiederaufladbaren Batterie in dieser Waage nimmt entsprechend der Anzahl an Lade- und Entladezyklen ab, dies verursacht, dass sich die Lebensdauer auf 1000 Zyklen reduziert. Aus thisem Grund ist die Garantielaufzeit der Batterie auf sechs Monate nach dem Kaufdatum der Waage begrenzt.

ANZEIGE "NIEDRIGER BATTERIESTATUS"

Verfügt die Batterie nicht über ausreichend Energie, um die Waage für einen langen Zeitraum in Betrieb zu halten, erscheint die Anzeige Niedriger Batteriestatus auf dem Sicher. Dieder ist das ersten Warnsignal, welche anziegt, dass es notwendig ist, die Batterie aufzuladen.

Trotz des Signals ist es möglich, die Waage für einen kurzen Zeitraum (30 Minuten) weiter zu bedieren, danach erscheint allerdings das zweite Warnsignal ("low bat") auf dem Display, die Waage stoppt von selbst undantuwertet nicht auf die Anweisungen.

Um eine der beiden Anzeigen zu loschen und die Waage ohne Bedenken weiter zu benutzen, verbinden Sie das AC/DC-Netzteil mit der Waage. Erinnern Sie sich daran, die Batterie aufzuladen.

Verbindung mit dem Zigarettenanzünder im Auto (optional)

VIII.-SONSTIGE WICHTIGE MELDUNGEN, DIE AUF DER WAAGE ERSCHEINEN / OTROS MENSAJES IMPORTANTES QUE APARECEN EN LA BÁSCULA

OVRLOAd

These Meldung zeigt an, dass ein Gewicht, welches die maximale Leistungsfähigkeit übersteigt, auf die Waage gestellt wurde. Korrigieren Sie dies, indem Sie das Übergewicht entfernen.

HELP

These Meldung entscheidten in zwei verschieden Situationen:

A) Die Waage wird mit einem übermäßigen Gewicht auf der Platte eingeschaltet. Korrigieren Sie diese Situation, indem Sie das Gewicht von der Waage entfernen, schalten Sie die Waage aus und dann wieder ein.

B) Wenn die Waage grob behandelt wurde oder während des Versands einen Stoß erlitten hat und dies irreversible Schäden in thisem Betrieb verursacht hat. Rufen Sie in thisem Fall ihren autorisierten Vertriebshandl an.

NE6

These Meldung zeigt ein negatives Gewicht an, dies kann vorkommen, wenn Sie die Platte der Waage anheiten oder entfernen. Um dies zu korrigieren, bringen Sie die Platte auf deren Position zurück und drücken Sie die Taste oder schalten Sie die Waage ein und dann wieder ein.

IX.-WARTUNG UND REINIGUNG / MANTENIMIENTO Y LIMPIEZA

Einer der grösten Vorteile in der Anschaffung these Modells der Waage ist, dass sie minimale Instandhaltung erfordert und sehr einfach in einem gute Zustand zu halten ist.
- Verwenden Sie zur Reinigung Ihrer Waage kein fließendes Wasser. Verwenden Sie einen feuchten Lappen und reinigen Sie jeder dieser Komponenten tätig: Platte, Gehäuse und Tastatur.
- Verwenden Sie zur Entfernung von Öl und fettigen Substanzen einen trockenen und sauberen Lappen, reiben Sie den schmutzigem Bereich mehrere Male ab.
- Verwenden Sie während der Reinigung keine Reinigungsmittel oder atzenden Flüssigkeiten.
- Platzieren Sie die Waage nicht an Orten mit viel Feuchtigkeit und/oder Staub.
- Stellen Sie beim Reinigen der Waage sicher, dass sich kein Papier, Fleischrechte oder sonstige Materialien unter der Platte oder unter dem Plattenhalter befinden, welche den angemessenen Betrieb ihrer Waage beeinträchtigen konnten.
- -- Überprüfen Sie regelmäßig die Buchse (in welche das AC/DC-Netzteil gesteckt wird) um Sicherzustellen, dass diese in gutem Zustand ist.
- Überprüfen Sie regelmäßig das AC/DC-Netzteil um sicherzustellen, dass die Enden in gutem Zustand sind und dass das Kabel nicht verdreht oder verheddert ist.
- Überprüfen Sie die Waage regelmäßig, um sicherzustellen, dass diese korrekt nivelliert ist und dass die vier Nivellierungs-Sockel gut gestützt sind.
- Setzen Sie ihre Waage keinen Temperaturen unter -10^ C (14° F) oder über 40^ C (104° F) aus.
- Betätigen Sie niemals die Tastatur mit Gegenständen wie Bleistiften, Stiften, Messern, etc.
Schlagen oder stoßen Sie die Waage nicht mit dem zu wiegenden Produkt, da dies mit der Zeit die Wägezelle beschädigen wird.

X.- ANLEITUNG ZUR FEHLERBEHEBUNG/GUIA PARA LA LOCALIZACION DE AVERIAS

Bevor Sie aufgrund von Funktionstörungen ihrer Waage ihren autorisierten Vertriebshandlern zu Hilfe rufen, empfehlen wir Ihnen, zunachst diese Handbuch erneut zu prufen, um Missverständnisse in der Bedienung und der Verwendung von Funktionen zu vermeiden. Ist alle korrekt, versuchen Sie, das Problem entsprechend der folgenden Liste zu korrigieren, da eine einfache Prüfung oder eine keine Einstellung dieser beheben konnte. Finden Sie das Problem nicht,kontaktieren Sie ihren autorisierten Vertriebshandlern.

Problem Mögliche Ursache Lösung
	Es gibt keinen elektrischen Strom.	Überprüfen Sie mit einem Universalmessgerät, ob elektrische Spannung in den Ausgangen vorhanden ist.
Die Waage{lassst sich nicht einschalten.	Das Kabel des AC/DC-Netzteils hat eine falschen Kontakt.	Überprüfen Sie, dass das AC/DC-Netzteil abschluss, falls möglich, überprüfen Sie dies mit einem anderen AC/DC-Netzteil.
	Niedriger	Batteriestatus Verb Netzteil, falls die Waage in Betrieb ist, laden Sie dann die Batterie auf.
Die Waage zeigt bei mehrfachem Wiegen desselben Produkts verschiedene Gewichte an.	Material unter dem Plattenhalter befindiert die korrekte Bewegung.	Überprüfen Sie, dass sich keine Materialien unter dem Plattenhalter befinden. Sind Materialien Dort vorhanden, entfern den Sie diese und überprüfen Sie den Vorgang erneut.
Es erscheint das Wort "Hilfe" auf der Anzeige.	Die Waage wurde mit einem hohen Gewicht auf der Platte eingeschaltet.	Entfernen Sie das Gewicht und schalten Sie die Waage aus und dann wieder ein.
Es erscheint das Wort "unload" auf der Anzeige.	Die Waage wurde mit Gewicht auf der Platte oder ohne die Platte eingeschaltet.	Schalten Sie die Waage aus, behmen Sie das Gewicht von der Platte oder bringen Sie die Platte darüber auf ihre Position und schalten Sie die Waage ein.

XI.- TECHNISCHE SPEZIFIKATIONEN / ESPECIFICACIONES TECNICAS

MODELL L-EQ 4 L-EQ 8 L-EQ 10

MAX. KAPAZITAT 4 kg 8 kg 10 kg

MIN. DIV. 0,001 kg 0,002 kg 0,005

MAX. TARA (EMPFOHLEN) -4 kg -8 kg -9,995 kg

BEREICH DER BETRIEBS-TEMPERATUR 14 BIS 104 OF (-10 BIS 40^ C)

BEREICH DER LAGER-TEMPERATUR -4 BIS 122^ F (-20 BIS 50^ C)

AC/DC-NetzTEIL:

AUSGANG 9 Vd.c. 300 mA.

Genehmigt von Y

Hinweis: Die Seriennummer these Products kann auf dem Gehäuse befinden werden. Wir empfehlen Ohnen, sich diese Seriennummer sowie das entsprechende Modell in den folgenden Freiräumen zu notieren und diese als permanenten Beweis Ihres Kaufs, zur Hilfe der Identifizierung im Falle von Verlust oder bei weiteren Fragen, aufzubewahren.

VERTRIEBSHÄNDERLER:

ADRESSE:

TELEFON: KAUFDATUM:

MODELL: SERIENNUMMER:
