Type de produit	Carte logique de récepteur de remplacement pour ouvre-porte de garage
Marque	Chamberlain
Modèle	050ACTWFATS
Alimentation	120 V AC, avec batterie de secours (débrancher avant entretien)
Fonctionnalités principales	Programmation de télécommande, connectivité Wi-Fi via myQ, réglage de course, configuration de force automatique, test d'inversion de sécurité, Protector System®
Compatibilité	Ouvre-porte de garage Chamberlain avec récepteur remplaçable
Sécurité	Déconnexion automatique en cas d'obstacle, capteurs d'inversion de sécurité obligatoires, protection contre les chocs électriques
Installation	Retrait de la lentille de lampe, débranchement de l'alimentation, remplacement de la carte logique et programmation
Entretien	Test mensuel du système d'inversion de sécurité, nettoyage extérieur avec un chiffon doux
Pièces détachées et réparabilité	Carte logique de rechange (modèle 050ACTWFATS), vis, connecteurs, autocollant Step Saver
Informations générales	Utiliser avec gants et lunettes de protection ; porte des étiquettes d'avertissement

FOIRE AUX QUESTIONS - 050ACTWFATS CHAMBERLAIN

Comment programmer une télécommande avec le bouton d'apprentissage ?

Appuyez sur le bouton LEARN (jaune) une fois, puis dans les 30 secondes, appuyez sur le bouton de la télécommande et maintenez-le enfoncé jusqu'à ce que les lumières clignotent ou que deux clics se fassent entendre.

Que faire si les lumières clignotent 5 fois lors de la programmation du déplacement ?

Cela signifie que les limites de déplacement n'ont pas été réglées. Vous devez redémarrer le processus de programmation du déplacement depuis l'étape 1.

Comment tester le système d'inversion de sécurité ?

Placez un objet de 3,8 cm de haut (ex: une planche 2x4 à plat) sous la porte ouverte et appuyez sur la télécommande pour fermer la porte. La porte doit s'inverser au contact de l'objet.

Que signifie un long bip après la configuration de la force automatique ?

Un long bip indique que le réglage de la force automatique a échoué. Vous devez recommencer la programmation du déplacement depuis le début.

Puis-je utiliser cet ouvre-porte sans capteurs d'inversion de sécurité ?

Non, les capteurs d'inversion de sécurité sont obligatoires pour éviter des blessures graves. Sans eux, la porte ne fonctionnera pas correctement et le système d'inversion ne sera pas actif.

Comment connecter l'ouvre-porte à mon réseau Wi-Fi ?

Reportez-vous au manuel d'utilisation de l'application myQ. La programmation Wi-Fi n'est pas détaillée dans cette notice de remplacement de carte logique.

Que faire si la porte ne s'inverse pas lors du test ?

Vérifiez d'abord que la programmation du déplacement est correcte. Si le problème persiste, appelez un technicien qualifié en systèmes de portes.

Quelles précautions prendre lors du remplacement de la carte logique ?

Débranchez TOUTE l'alimentation électrique et la batterie. Portez des gants et des lunettes de protection. Ne touchez pas le circuit imprimé.

Où coller l'étiquette Step Saver ?

Collez l'étiquette Step Saver sur le rail de droite, directement sous le bouton jaune LEARN (apprentissage) après la programmation du déplacement.

Comment tester le Protector System® ?

Ouvrez la porte, placez un obstacle sur son chemin et appuyez sur la télécommande pour fermer la porte. La porte ne doit pas bouger de plus de 2,5 cm (1 pouce).

MODE D'EMPLOI 050ACTWFATS CHAMBERLAIN

1 Avant de commencer

Votn neuou muno de sere myQ se trouve sur t etiquete de remplacement de vrotte carte logique de remplacement. Vou aurez besoin de ce nuoumero de sere myq por connecter vo rateur au reseau.Vous aeglement une etique STEP SAVER SETUP qui doitetre collee sur vo raineau dextreite directement sous le bouton jaune LEARN (apprentissage) pour permettre une identifizatl uterie. Cete duiei etique indque que vo raste a et qu'une nouvelle etique de produt doit er placse sur t etique de produt actuile. Is est possible que I'aspect de vo raste produit soit different.

AVENTISSEMENT

Pour évider d'éventuelles BLESSURES GRAVES, voire FATALES:
- Debranche TOUT l'alimentation électrique et la batterie AVANT d'effectuer TOUT service ou entretien.

ATTENTION

Pour évider d'endommager le récepteur/ la carte logique, ne touchez PAS le circuit imprime du récepteur/de la carte logique de remplacement pendant l'installation.
Portez TOUJOURS des gants et des lunettes de protection lorsqu vous changez la batterie ou que vous travailliez autour du compartment de la batterie.

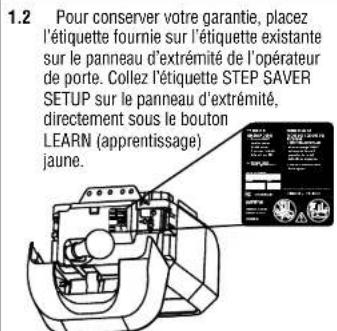

1.1 Retirez la lentille de lampe en tirant sur les cotés du dessus de la lentille de lampe et effectuez une rotation de la lentille de lampe vers le bas. Pressez les pince des la lentille de lampe pour-retirer la lentille du panneau d'extremité.

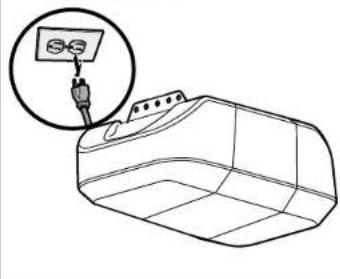

1.3 Debranche l'alimentation de I'opérateur de porte.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'Etat de Californie comme provoquant le cancer, des malformations congenitales ou d'autres problèmes de reproduction. Pour plus d'information, visitez www.P65Warnings.ca.gov.

2 Retirez la carte logique du récepteur

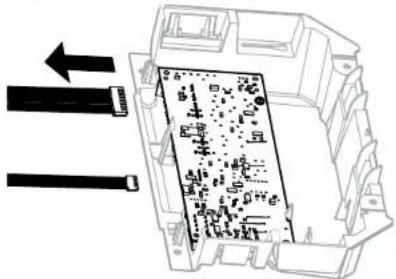

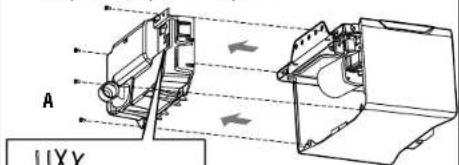

2.1 Débranchez les fils des bornes à connexion rapide (A). Retirez le panneau d'extrémité de la carte logarithque du récepteur de l'opérateur de porte.

2.2 Debranchez les hernains de cable de la carte logique du recepteur. Vous pourriez avoir besoin d'une pince a becs pointus pour retirer le hernains.

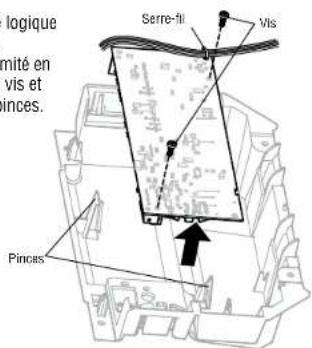

2.3 Retirez la carte logique du recepteur du panneau d'extremite en retirant les deux vis et relachant les 2 pince.

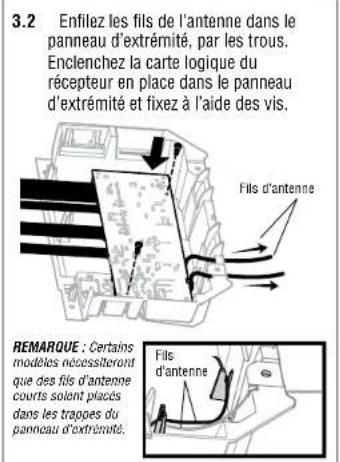

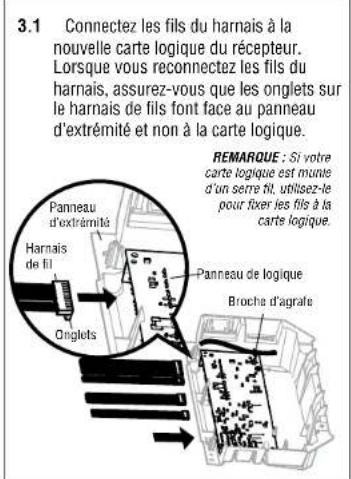

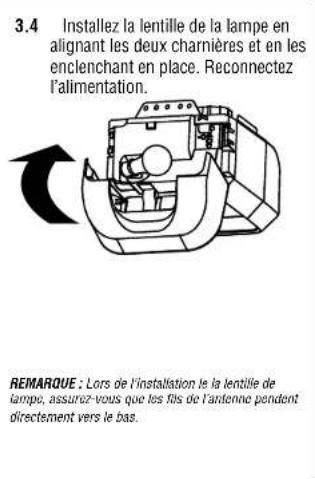

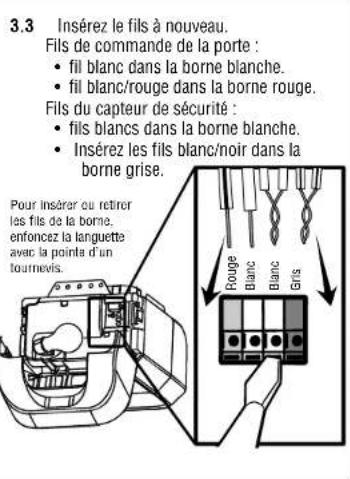

3 Installez la nouvelle carte logique du récepteur

REMARQUE: Un test du système d'inversion de sécurité est nécessaire pour un fonctionnement sur.

Programmation

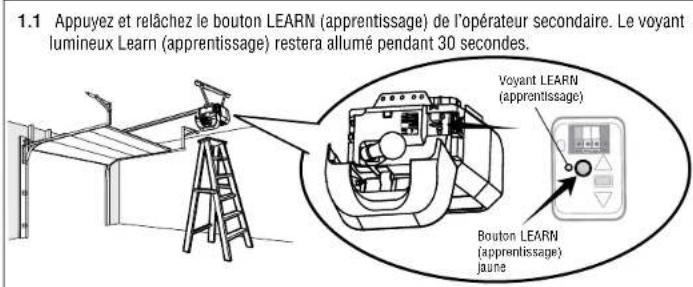

1Programmez une telecommande a I'aide du bouton d'apprentissage (non inclus)

1.2 Dans les 30 secondes, appuyez sur le bouton de la télékomande et maintenez-le enforcé.

1.3 Relâchéz le bouton lorsquè le voyant de l'opérateur de porte clignote. Le code est appris. Si les ampôules ne sont pas installées, vous entendrez deux clicks.

Pour programmer I'opérateur de porte Wi-Fi sur votre réseau, reportez-vous à votre manuel d'utilitaire.

Réglage

1Programmer le déplacement

AVENTISSEMENT

Sile capteur d' inversion de securié n'est pas installe correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTÉLLES par une porte de garaje qui se ferme.

• Un réglée incorrect des limites de déplacement de la porte de garage empêchera le bon fonctionnement du système d' inversion de sécurité
  -AppresTOUT réglage, le système d' inversion de sécurité DOIT est testé. La porte DOIT s'inverser au contact d'un object d'une hauteur de 3,8 cm (11,2 po) (ou un 2x4 posé à plait) sur le sol.

Pendant la programmation de la course, les boutons fliées vers le HAUT et le BAS peuvent être utilisés pour déplacer la porte selon les besoins. Les capteurs d'insération de sécurité seront déconnectés pendant le processus de programmation du déplacement. Pendant la configuration de la force automatique, la porte s'ouvre et se ferme automatique.

1.1 Appuyez sur le bouton de réglage et maintené bouton enforcé jusqu'à ce que le bouton fléché vers le HAUT commence à clignoter et/ou qu'un bip se fasse entendre.

Les capteurs d'inversion de sécurité seront déconnectés pendant le processus de programmation du déplacement.

1.2 Appuyez et maintenez le bouton UP (haut) jusqu'à ce que la porte soit dans la position HAUTE souhaftee.

1.3Lorsque la porte est dans la position HAUTE souhaitee, appuyez et relachez le bouton de reglage. Les lumières de l'ouvre-porte de garage clignoteron deux fois et le bouton fléché vers le BAS commencerca a clignoter.

1.4 Appuyez et maintainé le bouton flché vers le BAS jusqu'à ce que la porte soit dans la position BASSE souhaïte.

1.5 Lorsque la porte est dans la position BASSE souhaitee, appuyez et relachec le bouton réglage.Les lumières de l'ouvre-porte de garape clignoteront deux fois.Le programme du déplacement est maintainant terminée. Si les lumières de l'ouvre-porte de garape clignotent 5 fols, la programmation est terminée et les limites de déplacement n' ont pas eté régles.Veuille redemarrer le processus de la programmation du déplacement.

1.6 Ajoutez l'autocollant Step Saver sous le bouton jaune de programmation.

2 Configuration de la force automatique

Lorsque les positions de montée et de descente ont ete regles manuellement, les capteurs d' inversion de securite reconnectet et deviennent operationnels. L'ouvre-porte entre ensuite dans une operation de detection de force en deplacant automatique la porte pour l'ouvir et la fermer. L'ouvre-porte de garaje emet une alerte sonore et visuelle avant d'ouvir et de fermer automatique la porte. L'ouvre-porte de garaje emettra trois bips, confirmant que la configuration de la force automatique s'est droulue avec succes. Le relagge est terminé.

Si vous entendez un long bip après que la porte ait tente de se déplacer, cela signifie que le réglage de la force automatique ne s'est pas déroué correctement. Veuiliez recommencer à l'étape 1 de Programmer le déplacement.

3 Faites un test pour vérifier le système d'inversion de sécurité

A VERTISSEMENT

Si le capteur d' inversion de securi té n'est pas instalé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVÉS VOIRE MORTÉLLES par une porte de garaje qui se ferme.

• Le système d'inversion de sécurité DOIT esté le tous les mois.
• Vouss DEVEZ tester le systeme d'inversion de sécurité après TOUT régla. La porto DOIT s'inverser au contact d'un objet élevé de 3,8 cm de haut (ou 2x4 posé à plat) sur le sol.

3.1 La porte étant complètement ouverte, placez une planche de 3,8 cm (1 1/2 pouce) (ou un 2x4 à plat) sur le sol, au centre, dessous la porte du garage.

3.2 Appuyez sur le bouton pouvoir de la télécommande pour fermer la porte. La porte DOIT s'inverser lorsqu'elle entre en contact avec la planche.

Si la porte s'arrete mais ne se reouvre pas :

1. Répréféze la programmation du déplacement (voir l'étape de réglage 1);
2. Repetez le test d' inversion de sécurité.
   Si le test continue d'échouer,appelez un technicien qualifié en systèmes de portes.

4 Testez le Protector System®

AVENTISSEMENT

Si le capteur d' inversion de securié n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTÉLLES causées pas une porte de garaghi qui se ferme.

4.1 Ouvrez la porte. Placez un obstacle sur le chemin de la porte.

4.2 Appuyez sur le bouton poussoir de la télécommande pour fermer la porte. La porte ne bougera pas de plus de 2,5 cm (1 po).

L'ouvre-parte de garaje ne se ferrares pas a partir d'une telecommunicatione si le voyant de I'un ou I'autre des capteurs est etient (ce qui you avert du fait que le capteur est mal aligné ou obtrue).

Si l'ouvre-porte de garaje ferme la porte lorsque le capteur d'inversion de sécurité est obstrue (et que les capteurs ne sont pas a plus de 15 cm [6 po] du sol), appelee un technicien qualifie en systèmes de portes.
