Type de produit	Ouvre-porte de garage automatique
Marque	Chamberlain
Modèle	0410183000
Alimentation	Secteur 230 V ~ 50 Hz
Batterie de secours	Intégrée (rechargeable)
Dimensions (approx.)	35 x 25 x 15 cm
Poids (approx.)	5 kg
Fonctions principales	Ouverture et fermeture automatiques, inversion de sécurité, télécommande radio
Commande	Panneau de commande mural et télécommande sans fil
Système d'inversion de sécurité	Détecte les obstacles et inverse la direction
Entretien et nettoyage	Débrancher l'alimentation avant toute intervention ; nettoyer avec un chiffon sec
Pièces détachées	Panneau d'extrémité (réf. 041-0182-000 et 041-0183-000), batterie
Sécurité	Débrancher secteur et batterie avant service ; porter gants et lunettes de protection
Langue de la notice	Français
Nombre de pages	6

FOIRE AUX QUESTIONS - 0410183000 CHAMBERLAIN

Comment remplacer le panneau d'extrémité de l'ouvre-porte ?

Débranchez l'alimentation secteur et la batterie. Retirez le panneau de commande en pressant les charnières, puis le couvercle du panneau d'extrémité. Retirez l'ancien panneau et installez le nouveau en recopiant les données du produit sur l'étiquette vierge fournie. Remontez le tout et rebranchez l'alimentation.

Quels outils sont nécessaires pour le remplacement ?

Vous aurez besoin d'un tourne-écrou magnétique 1/4 po, de pinces à long bec, d'un tourne-écrou magnétique à manche long 1/4 po avec douille, d'un tournevis cruciforme et d'un tournevis à tête plate.

Dois-je débrancher l'alimentation avant l'entretien ?

Oui, pour éviter des blessures graves voire fatales, débranchez toute l'alimentation secteur et la batterie avant d'effectuer tout service ou entretien.

Comment retirer la batterie de secours ?

Débranchez l'alimentation secteur, puis retirez la batterie de son compartiment et mettez-la dans un endroit sûr. Portez toujours des gants et des lunettes de protection pendant cette opération.

Où trouver les numéros de pièces de rechange ?

Les pièces détachées pour le panneau d'extrémité sont référencées 041-0182-000 et 041-0183-000. L'étiquette du produit sur l'ancien panneau contient les données nécessaires.

Comment tester le système d'inversion de sécurité ?

Après le remontage, rebranchez l'alimentation et effectuez un test en plaçant un obstacle sur la trajectoire de la porte. Celle-ci doit s'inverser au contact. Reportez-vous au manuel d'utilisation pour la procédure complète.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez la pile de la télécommande et remplacez-la si nécessaire. Si le problème persiste, consultez la notice d'utilisation pour la reprogrammation ou contactez le service client.

Est-il possible d'installer une batterie de secours non d'origine ?

Il est recommandé d'utiliser uniquement des batteries approuvées par le fabricant. L'utilisation d'une batterie non compatible peut endommager l'appareil et présenter un risque de sécurité.

Quelle est la signification du voyant clignotant ?

Un voyant clignotant peut indiquer un défaut de sécurité ou une panne. Consultez le manuel d'utilisation pour le code de clignotement correspondant à votre modèle.

Comment nettoyer l'ouvre-porte ?

Débranchez l'alimentation avant le nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer l'extérieur. N'utilisez pas de produits chimiques agressifs.

MODE D'EMPLOI 0410183000 CHAMBERLAIN

Remplacement du panneau d'extrémité Pièces détachées 041-0182-000 et 041-0183-000

Installation

Vous aurez besoin de ce qui suit :

Tourne-écrou magnétique 1/4 po
- Pinces à long bec
Tourne-écrou magnétique à manche long 1/4 po et douille
- Tournevis cruciforme
- Tournevis à tête plate

Les images de ce manuel sont fournies à titre indicatif uniquement et il est possible que vous produit soit différent.

1. Debranchez l'alimentation electrique et la batterie (le cas échéant) de l'ouvre-porte de garage. Retirez la batterie et mettez-la dans un endroit sur.

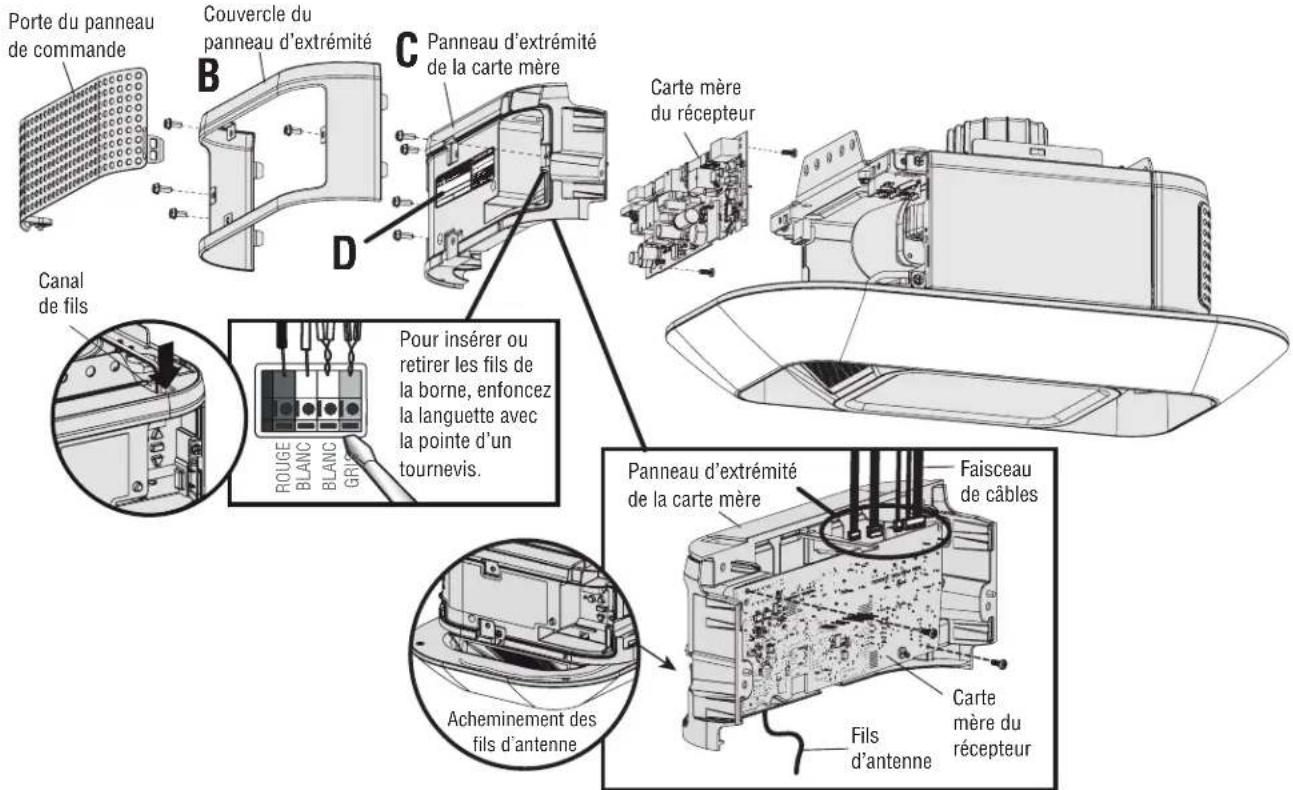

2. Retirez la porte du panneau de commande de l'ouvre-porte. (A)

a. Pressez les charnières l'une vers l'autre.
b. Retirez le panneau de la porte de commande de l'emplacement des ses charnières et mettez-le dans un endroit sur.
c. Retirez le couvercle du panneau d'extrémité de celui-ci. (B)

1. Retirez le panneau d'extrémité de l'ouvre-porte. (C)
2. Collez l'étiquette vierge fournie (D) sur le nouveau panneau d'extrémité, puis copiez dessus les données du produit (indiquées sur l'ancien panneau d'extrémité).

A AVENTISSEMENT

Pour éviter d'eventuelles BLESSURES GRAVES VOIRE FATALES :
- Débranche Toute l'alimentation secteur et de la batterie AVANT d'effectuer TOUT service ou entretien.

ATTENTION

Pour éviter d'endommager le récepteur/la carte mère, ne touche PAS le circuit imprimé du récepteur/de la carte mère de remplacement pendant l'installation.

Portez TOUJOURS des gants de protection et des lunettes de protection lorsque vous changez la batterie ou que vous travailliez autour de son compartment.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'Etat de Californie comme provoquant le cancer, des malformations congenitales ou d'autres problèmes de reproduction. Pour plus d'information, visitez www.P65Warnings.ca.gov.

1. Installé le nouveau panneau d'extrémité.
2. Fixez le couvercle du panneau d'extrémité
3. Fixez le panneau de la porte de commande.
4. Rebranche l'alimentation à l'ouvre-porte.
5. Faites un test pour vérifier le système d'inversion de sécurité. Reportez-vous au manuel d'utilisation.
