Marque	IFM
Modèle	E3D303
Type de produit	Conducteur thermique
Utilisation	Accessoire pour les appareils O3D3xx
Fonction	Réduire la température de surface des appareils
Contenu de la livraison	Conducteur thermique avec 2 écrous M5 prémontés, 2 vis à tête cylindrique M5x70, 2 vis à tête cylindrique M5x75, 4 vis à tête fraisée M5x16, notice de montage
Matériau	Aluminium
Couple de serrage (vis à tête cylindrique)	0,5 – 1,0 Nm
Couple de serrage (vis à tête fraisée)	2,0 – 3,0 Nm
Installation	Sur une fixation thermiquement conductrice
Condition de montage	Positionnement plan sans fente d'air
Orientation des ailettes (si dissipateur associé)	Verticale
Entretien	Nettoyer avec un chiffon sec
Sécurité	Montage par une personne compétente
Température de fonctionnement	Non spécifiée
Pièces détachées	Vis à tête cylindrique M5x70, M5x75, vis à tête fraisée M5x16, écrous M5
Réparabilité	Remplacement des vis si nécessaire

FOIRE AUX QUESTIONS - E3D303 IFM

Qu'est-ce que le conducteur thermique IFM E3D303 ?

Le E3D303 est un accessoire de type conducteur thermique destiné à réduire la température de surface des appareils de la série O3D3xx.

Comment installer le conducteur thermique E3D303 ?

Montez le conducteur thermique sur une fixation thermiquement conductrice à l'aide des vis à tête fraisée M5x16 (couple 2,0-3,0 Nm). Positionnez l'appareil contre le conducteur, accrochez le crochet dans la face avant, insérez les écrous et serrez les vis à tête cylindrique M5x75 ou M5x70 avec un couple de 0,5-1,0 Nm. Assurez un contact plan sans fente d'air.

Quel couple de serrage utiliser pour les vis ?

Pour les vis à tête cylindrique M5x70/75 : 0,5 - 1,0 Nm. Pour les vis à tête fraisée M5x16 : 2,0 - 3,0 Nm.

Puis-je utiliser le E3D303 sans dissipateur thermique ?

Oui, le conducteur thermique peut être utilisé seul s'il est monté sur une fixation suffisamment thermiquement conductrice. Il n'est pas obligatoire de lui associer un dissipateur.

Comment nettoyer le conducteur thermique E3D303 ?

Nettoyez le conducteur thermique avec un chiffon sec. N'utilisez pas de produits abrasifs ou de solvants agressifs.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'une clé Allen appropriée pour les vis à tête cylindrique et fraisée (probablement une clé hexagonale de 5 mm), et d'un tournevis dynamométrique pour respecter les couples de serrage.

Le E3D303 est-il compatible avec tous les appareils O3D3xx ?

Oui, le conducteur thermique E3D303 est un accessoire conçu pour les appareils de la série O3D3xx.

Que faire si le conducteur thermique n'est pas en contact plan ?

Un contact non plan réduit l'efficacité de la dissipation. Vérifiez l'orientation rectiligne et serrez uniformément les vis sans tête. Le conducteur doit être positionné sans fente d'air pour assurer un transfert thermique optimal.

Où trouver des pièces de rechange pour le E3D303 ?

Les pièces détachées incluent des vis à tête cylindrique M5x70 et M5x75, des vis à tête fraisée M5x16 et des écrous M5. Contactez le service après-vente IFM ou un distributeur agréé pour les obtenir.

Le E3D303 est-il livré avec un dissipateur thermique ?

Non, le E3D303 est un conducteur thermique seul. Il ne comprend pas de dissipateur. Les dissipateurs sont les modèles E3D302 et E3D304.

MODE D'EMPLOI E3D303 IFM

Dissipateur thermique / conducteur thermique

efector250®

E3D302

E3D303

E3D304

1 Remarques préliminaires....3

1.1 Symboles utilisés....3

2 Fonctionnement et caractéristiques....3

3 Fourniture 4

3.1 E3D302....4

3.2 E3D303....4

3.3 E3D304....4

4 Montage....4

4.1 Montage du E3D302....4

4.1.1 Montage du E3D302 pour fonctionnement horizontal de l'appareil .....5

4.1.2 Montage du E3D302 pour le fonctionnement vertical de l'appareil .....6

4.2 Montage du E3D303....8

4.3 Montage du E3D304....10

4.3.1 Montage du E3D304 pour le fonctionnement horizontal de l'appareil 10

4.3.2 Montage du E3D304 pour le fonctionnement vertical de l'appareil ....12

1 Remarques préliminaires

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d'envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'accessoire. Ce document fournit des informations sur l'utilisation correcte de l'accessoire.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation et l'installation. Garder ce document pendant tout le temps d'utilisation de l'accessoire.

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

2 Fonctionnement et caractéristiques

Les dissipateurs thermiques E3D302, E3D304 et le conducteur thermique E3D303 sont des accessoires pour les appareils du type O3D3xx. Les dissipateurs thermiques et les conducteurs thermiques sont utilisés afin de réduire la température de surface des appareils selon le mode de fonctionnement.

Les dissipateurs thermiques peuvent seulement être utilisés en combinaison avec un conducteur thermique.

Le conducteur thermique peut être utilisé sans dissipateur thermique si il est monté avec une fixation suffisamment thermiquement conductrice.

3 Fourniture

3.1 E3D302

• Dissipateur thermique et conducteur thermique prémontés
  • 2 x vis à tête cylindrique M5x70
  • 2 x vis à tête cylindrique M5x75
  • 2 x écrou M5
• Cylindre de serrage
• Notice de montage

3.2 E3D303

• Conducteur thermique et 2 x écrou M5 prémontés
  • 2 x vis à tête cylindrique M5x70
  • 2 x vis à tête cylindrique M5x75
  • 4 x vis à tête fraisée M5x16
• Notice de montage

3.3 E3D304

• 2 x dissipateur thermique et conducteur thermique prémontés
  • 2 x vis à tête cylindrique M5x75
  • 2 x écrou M5
• Cylindre de serrage
• Notice de montage

4 Montage

4.1 Montage du E3D302

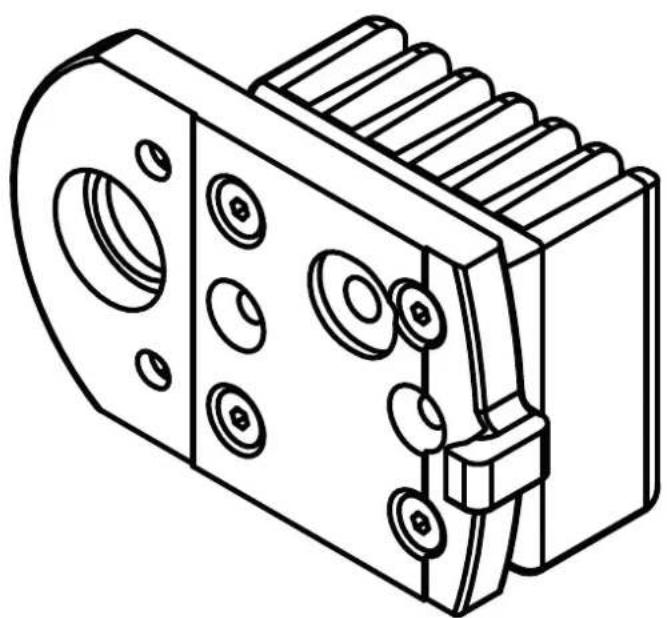

L'article E3D302 consiste en un dissipateur thermique avec conducteur thermique prémonté.

Monter le dissipateur thermique toujours avec les ailettes orientées verticalement. Cela augmente le rendement.

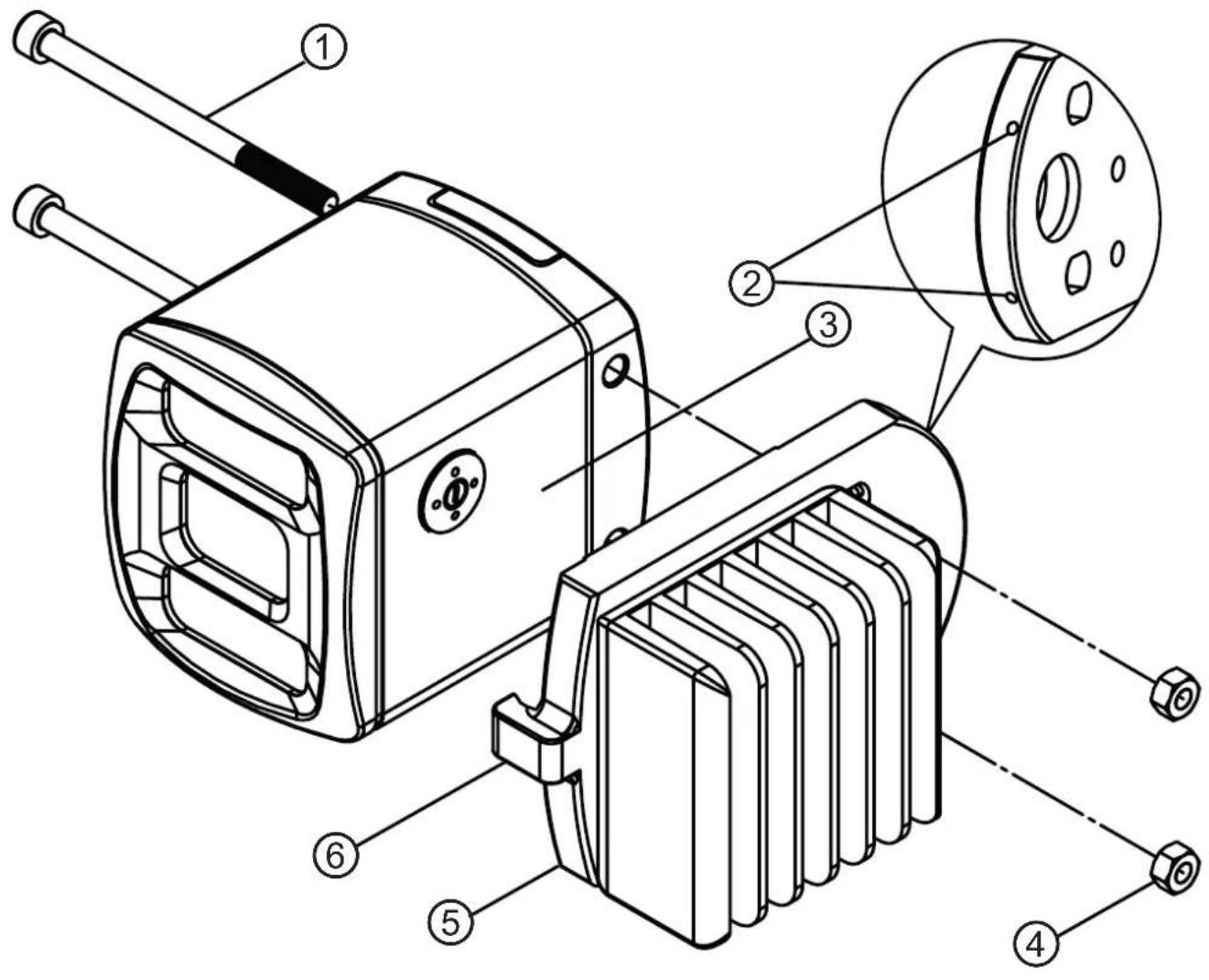

4.1.1 Montage du E3D302 pour fonctionnement horizontal de l'appareil

Le montage de l'appareil pour fonctionnement horizontal de l'article E3D302 est décrit ci-dessous. Le dissipateur thermique et le conducteur thermique sont prémontés pour le fonctionnement horizontal de l'appareil.

Respecter les consignes :

1. Tenir le conducteur thermique ⑤ contre l'un des deux côtés de l'appareil ③.

Le crochet ⑥ du conducteur thermique s'accroche dans la face avant de l'appareil.

1. Insérer les écrous ④ dans le conducteur thermique et serrer à la main avec des vis à tête cylindrique M5x75 ①.

Des vis à tête cylindrique M5x70 sont utilisées si l'appareil dispose de perçages fraisés pour les têtes des vis.

1. Assurer l'orientation rectiligne du conducteur thermique ⑤ par rapport à l'appareil.

2. Serrer les vis sans tête ② uniformément.

Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil.

1. Serrer les vis à tête cylindrique ① avec un maximum de 0,5 - 1,0 Nm.

2. Vérifier l'orientation rectiligne et le positionnement sans fente du conducteur thermique.

La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

1. Monter le cylindre de serrage sur un profil rond de 14 mm.

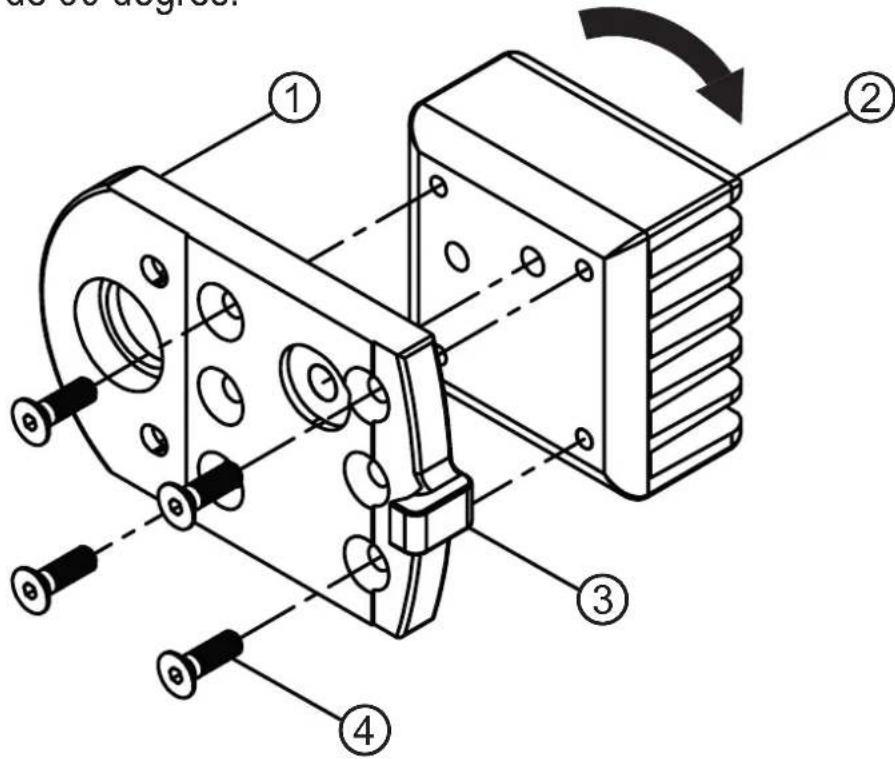

4.1.2 Montage du E3D302 pour le fonctionnement vertical de l'appareil

Le montage de l'article E3D302 pour le fonctionnement vertical de l'appareil est décrit ci-dessous.

Comme le dissipateur thermique et le conducteur thermique sont prémontés pour le fonctionnement horizontal de l'appareil, le dissipateur thermique doit être tourné de 90 degrés.

Respecter les consignes :

1. Desserrer les vis à tête fraisée ④.

2. Tourner le dissipateur thermique ② de 90 degrés.

Les ailettes doivent être orientées verticalement (voir fig. à droite).

1. Positionner le dissipateur thermique ② sur les perçages du conducteur thermique ①.
2. Serrer les vis à tête fraisée ④ avec un maximum de 2,0 - 3,0 Nm.

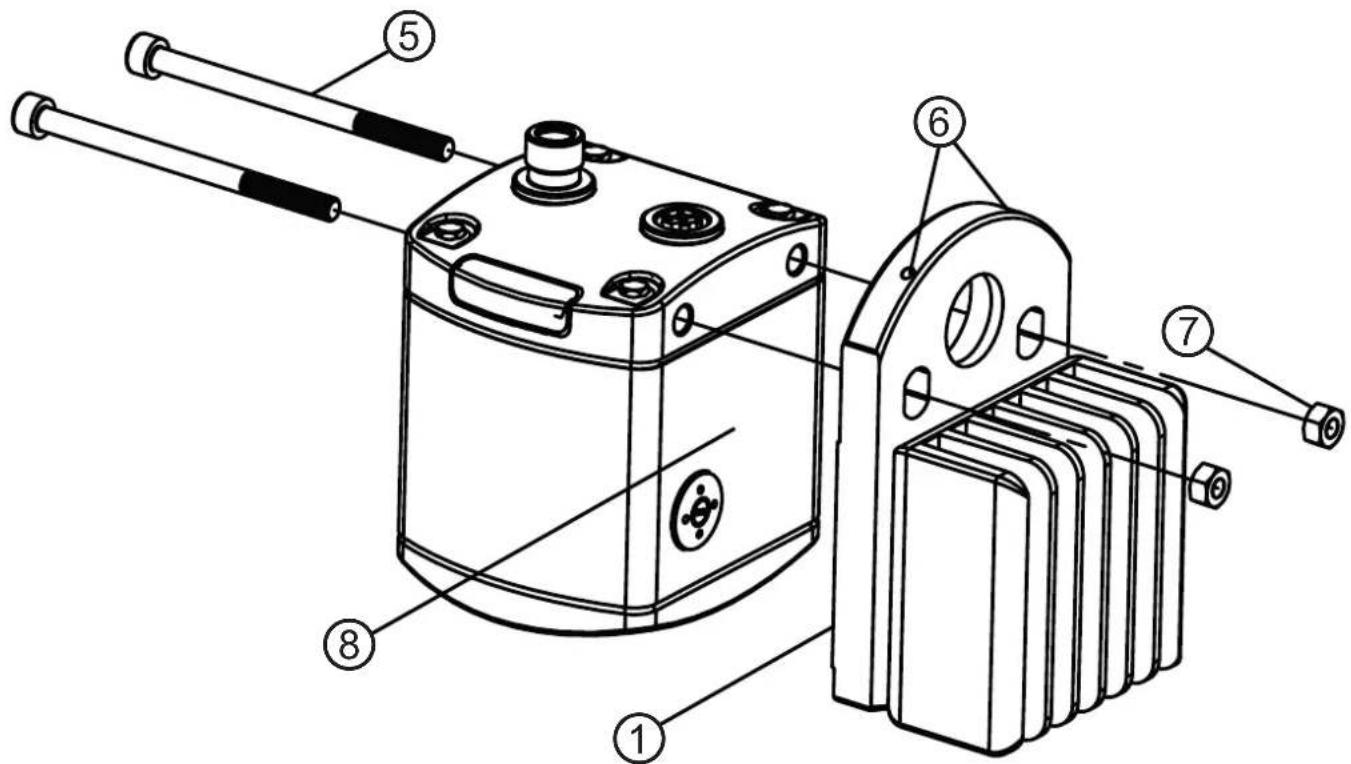

3. Tenir le conducteur thermique ① contre l'un des deux côtés de l'appareil⑧.

   Le crochet ③ du conducteur thermique s'accroche dans la face avant de l'appareil.

4. Insérer les écrous ⑦ dans le conducteur thermique et serrer à la main avec des vis à tête cylindrique M5x75 ⑤.

Des vis à tête cylindrique M5x70 sont utilisées si l'appareil dispose de perçages fraisés pour les têtes des vis.

1. Assurer l'orientation rectiligne du conducteur thermique ①par rapport à l'appareil.

2. Serrer les vis sans tête ⑥ uniformément.

Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil.

1. Serrer les vis à tête cylindrique ⑤ avec un maximum de 0,5 - 1,0 Nm.

2. Vérifier l'orientation rectiligne et le positionnement sans fente du conducteur thermique.

La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

1. Monter le cylindre de serrage sur un profil rond de 14 mm.

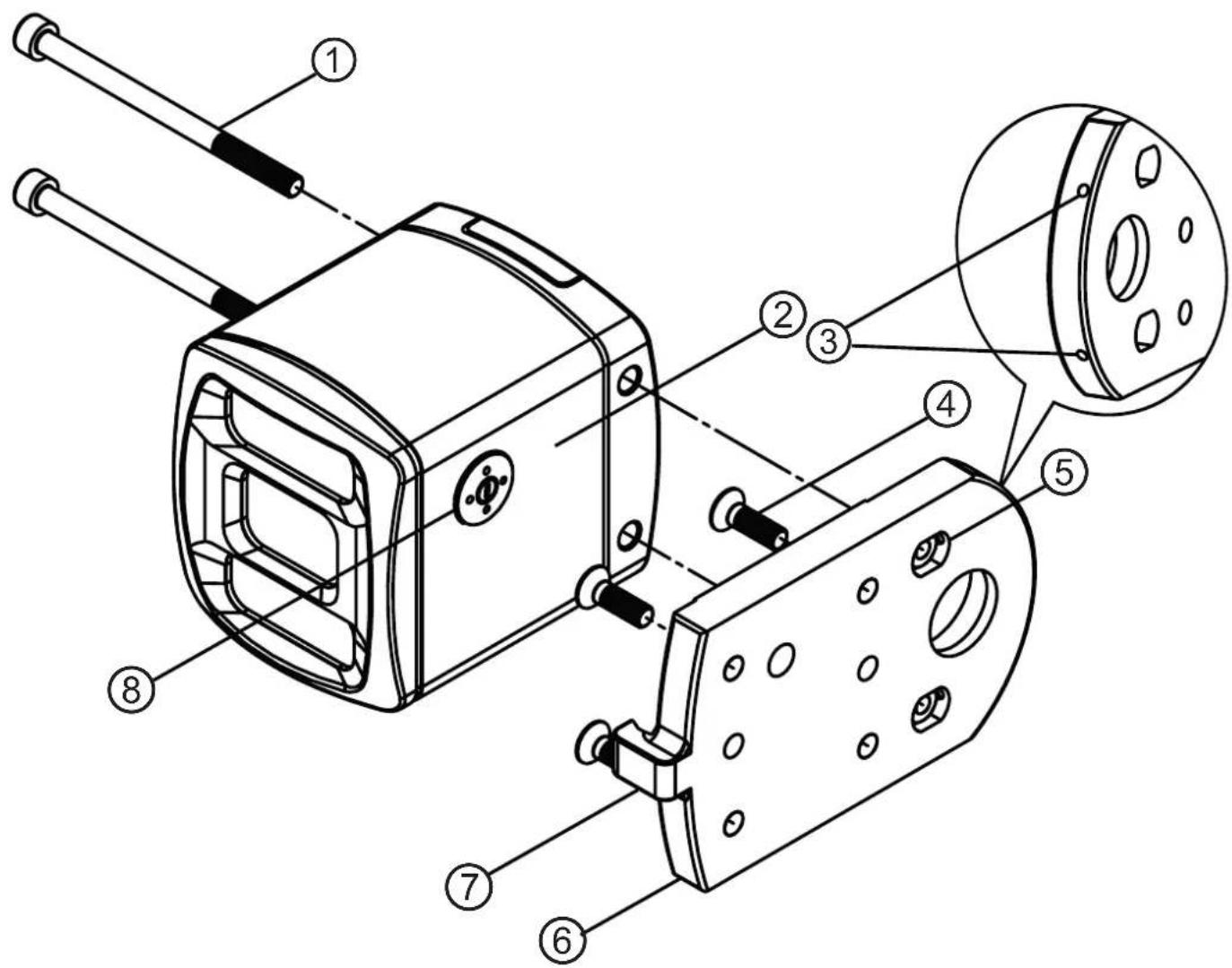

4.2 Montage du E3D303

L'article E3D303 consiste en un conducteur thermique avec écrous prémontés.

Monter le conducteur thermique E3D303 sur une fixation suffisamment thermiquement conductrice.

Le montage du conducteur thermique sur une fixation et le raccordement de l'appareil au conducteur thermique est décrit ci-dessous.

Respecter les consignes :

1. Monter le conducteur thermique ⑥ avec des vis à tête fraisée ④ sur la fixation avec un maximum de 3,0 Nm.
2. Tenir un des deux côtés de l'appareil ② contre le conducteur thermique ⑥.

La fixation peut couvrir le réglage de la focale ⑧. Monter l'appareil avec le côté opposé sur le conducteur thermique.
Le crochet ⑦ du conducteur thermique s'accroche dans la face avant de l'appareil.

1. Serrer les vis à tête cylindrique M5x75 ① à la main avec des écrous ⑤.

Des vis à tête cylindrique M5x70 sont utilisées si l'appareil dispose de perçages fraisés pour les têtes des vis.

1. Assurer l'orientation rectiligne de l'appareil par rapport au conducteur thermique ⑥.
2. Serrer les vis sans tête ③ uniformément.

Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil.

1. Serrer les vis à tête cylindrique ① avec un maximum de 0,5 - 1,0 Nm.
2. Vérifier l'orientation rectiligne et le positionnement sans fente de l'appareil.

La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

4.3 Montage du E3D304

L'article E3D304 consiste en deux dissipateurs thermiques avec conducteurs thermiques prémontés.

Monter les dissipateurs thermiques toujours avec les ailettes orientées verticalement. Cela augmente le rendement.

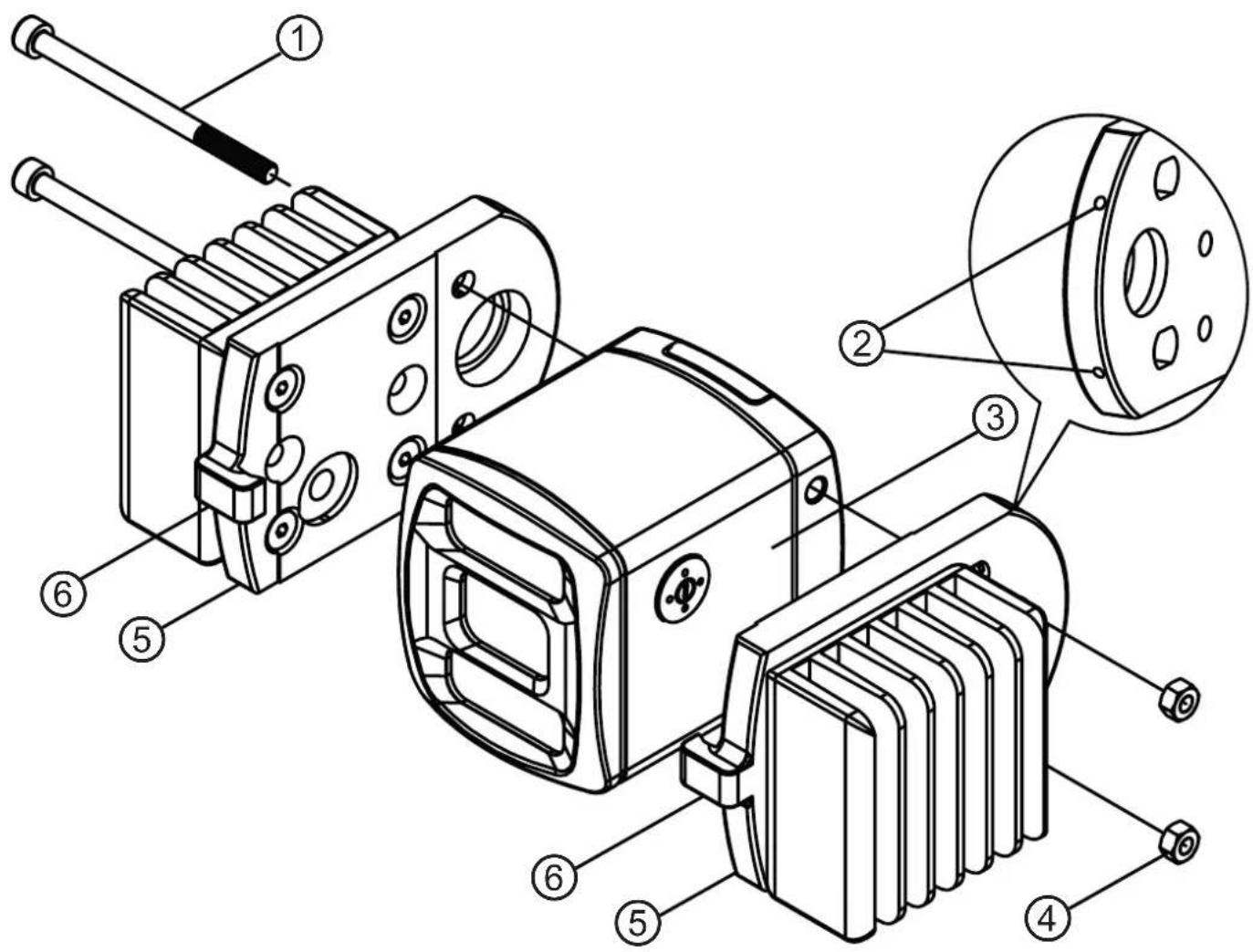

4.3.1 Montage du E3D304 pour le fonctionnement horizontal de l'appareil

Le montage de l'article E3D304 pour le fonctionnement horizontal de l'appareil est décrit ci-dessous. Les dissipateurs thermiques et les conducteurs thermiques sont prémontés pour le fonctionnement horizontal.

Respecter les consignes :

1. Tenir les conducteurs thermiques ⑤ contre les côtés de l'appareil ③.

   Les crochets ⑥ des conducteurs thermiques s'accrochent dans la face avant de l'appareil.

2. Insérer les écrous ④ dans le conducteur thermique et serrer à la main avec des vis à tête cylindrique M5x75 ①.
3. Orienter les conducteurs thermiques ⑤ de manière rectiligne par rapport à l'appareil.
4. Serrer les vis sans tête ② uniformément.

   Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil.

5. Serrer les vis à tête cylindrique ① avec un maximum de 0,5 - 1,0 Nm.
6. Vérifier l'orientation rectiligne et le positionnement sans fente des conducteurs thermiques.

   La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

7. Monter le cylindre de serrage sur un profil rond de 14 mm.

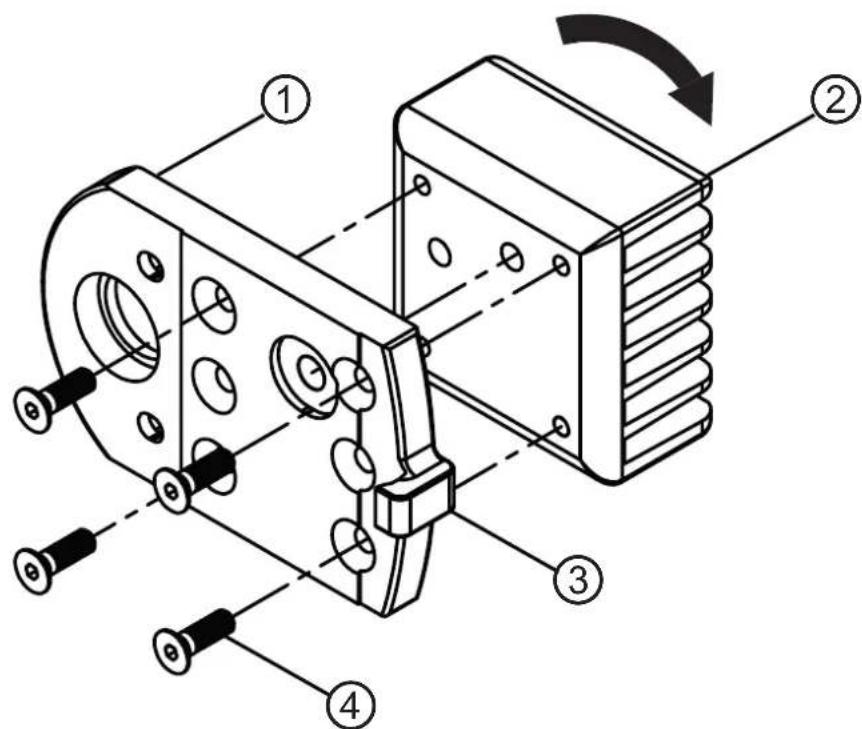

4.3.2 Montage du E3D304 pour le fonctionnement vertical de l'appareil

Le montage de l'article E3D304 pour le fonctionnement vertical de l'appareil est décrit ci-dessous.

Comme les dissipateurs thermiques et conducteurs thermiques sont prémontés pour le fonctionnement horizontal de l'appareil, les dissipateurs thermiques doivent être tournés de 90 degrés.

Respecter les consignes :

1. Desserrer les vis à tête fraisée ④.

2. Tourner les deux dissipateurs thermiques ② de 90 degrés.

   Les ailettes doivent être orientées verticalement (voir fig. à droite).

3. Positionner les deux dissipateurs thermiques ② sur les perçages des conducteurs thermiques ①.

4. Serrer les vis à tête fraisée ④ avec un maximum de 2,0 - 3,0 Nm.

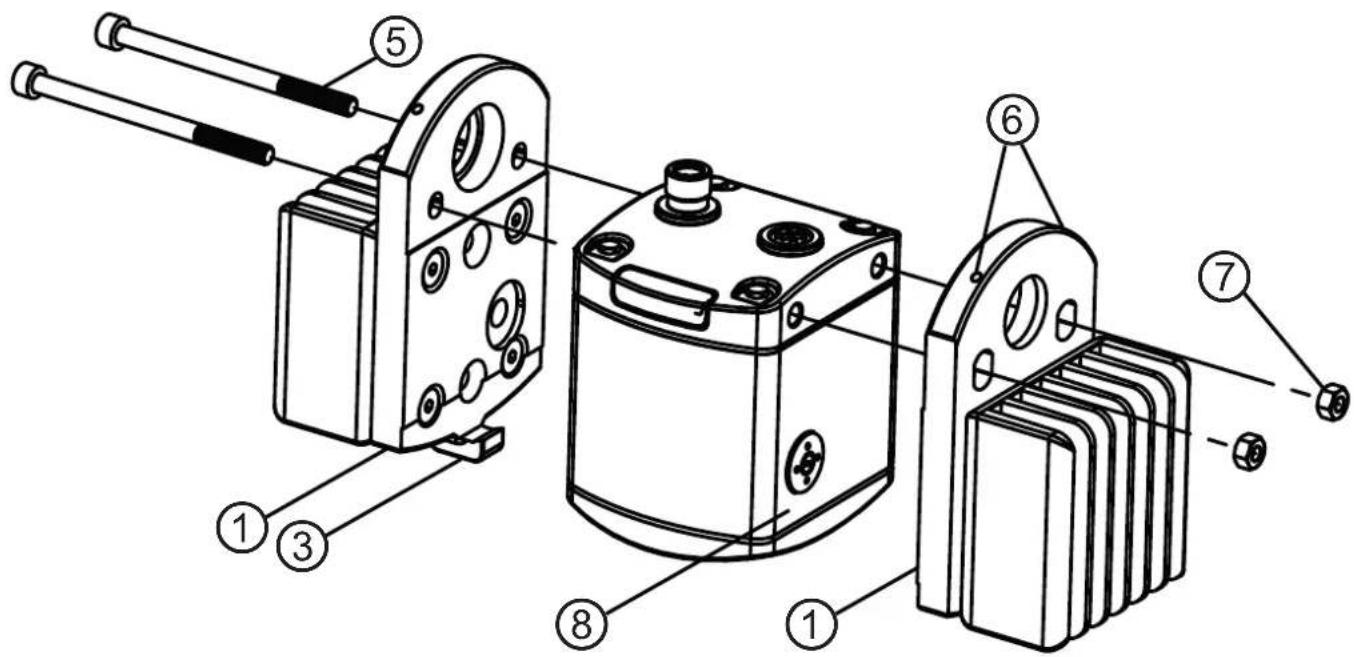

5. Tenir les conducteurs thermiques ① contre les côtés de l'appareil ⑧.

Les crochets ③ des conducteurs thermiques s'accrochent dans la face avant de l'appareil.

1. Insérer les écrous ⑦ dans le conducteur thermique et serrer à la main avec des vis à tête cylindrique M5x75 ⑤.

2. Assurer l'orientation rectiligne des conducteurs thermiques ① par rapport à l'appareil.

3. Serrer les vis sans tête ⑥ uniformément.

   Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil.

4. Serrer les vis à tête cylindrique ⑤ avec un maximum de 0,5 - 1,0 Nm.
5. Vérifier l'orientation rectiligne et le positionnement sans fente des conducteurs thermiques.

   La température de surface ne peut être réduite que si les conducteurs thermiques sont positionnés de manière plane et sans fente.

6. Monter le cylindre de serrage sur un profil rond de 14 mm.
