Type de produit	Dissipateur thermique avec conducteur thermique prémonté
Marque	IFM
Modèle	E3D352
Catégorie	Accessoire de refroidissement
Compatibilité	Appareils de type O3D3xx
Contenu de l'emballage	Dissipateur thermique et conducteur thermique prémontés, 2 vis à tête cylindrique M5x70, 4 vis à tête fraisée M5x16, cylindre de serrage, notice de montage
Matériau principal	Aluminium (estimation)
Dimensions (dissipateur)	Environ 70 mm de long, 50 mm de large, 30 mm de haut (estimation)
Poids	Environ 200 g (estimation)
Fonction principale	Réduction de la température de surface des appareils O3D3xx
Orientation recommandée	Ailettes verticales pour un rendement optimal
Fixation	Montage sur l'appareil avec vis à tête cylindrique M5x70 (max. 2,5 Nm) et vis à tête fraisée M5x16 (max. 3,0 Nm) ; montage sur profil rond de 14 mm avec cylindre de serrage
Couple de serrage (vis cylindrique)	2,5 Nm maximum
Couple de serrage (vis fraisée)	3,0 Nm maximum
Réglage de l'orientation	Rotation du dissipateur de 90° pour passage de fonctionnement horizontal à vertical
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; éviter les produits abrasifs
Sécurité	Respecter les couples de serrage ; s'assurer d'un contact plan et sans fente entre le conducteur thermique et l'appareil
Pièces détachées	Vis de rechange disponibles auprès du fabricant ; le conducteur thermique est remplaçable
Réparabilité	Le dissipateur et le conducteur thermique peuvent être remplacés individuellement
Garantie	Selon les conditions générales d'IFM
Pays d'origine	Allemagne (marque IFM)

FOIRE AUX QUESTIONS - E3D352 IFM

Comment installer le dissipateur thermique E3D352 sur un appareil O3D3xx ?

Placez le conducteur thermique contre l'un des côtés de l'appareil, puis serrez les vis à tête cylindrique M5x70 uniformément avec un couple maximal de 2,5 Nm. Vérifiez que le conducteur thermique est positionné sans fente. Utilisez la vis sans tête pour réduire tout espace visible.

Faut-il utiliser le conducteur thermique avec le dissipateur ?

Oui, le dissipateur thermique doit toujours être utilisé en combinaison avec un conducteur thermique. Le conducteur thermique peut être utilisé seul s'il est monté sur une fixation thermiquement conductrice.

Quelle est l'orientation recommandée des ailettes ?

Les ailettes du dissipateur doivent être orientées verticalement pendant le fonctionnement pour optimiser le rendement de refroidissement.

Puis-je monter le dissipateur sur un profil rond ?

Oui, utilisez le cylindre de serrage fourni pour monter l'E3D352 sur un profil rond de 14 mm.

Quel est le couple de serrage maximum pour les vis ?

Les vis à tête cylindrique doivent être serrées à 2,5 Nm maximum, et les vis à tête fraisée à 3,0 Nm maximum.

Comment passer d'un fonctionnement horizontal à vertical ?

Desserrez les vis à tête fraisée, tournez le dissipateur de 90 degrés dans le sens horaire pour que les ailettes soient verticales, puis resserrez les vis à 3,0 Nm.

Que faire si le conducteur thermique n'est pas en contact parfait avec l'appareil ?

Une fente visible réduit l'efficacité. Ajustez avec la vis sans tête pour réduire l'espace, puis resserrez les vis principales au couple recommandé.

Le dissipateur thermique est-il livré avec des instructions ?

Oui, une notice de montage est incluse dans l'emballage. Elle décrit en détail les étapes d'installation.

Comment entretenir le dissipateur thermique ?

Nettoyez régulièrement les ailettes avec un chiffon sec et non pelucheux pour enlever la poussière. Évitez les produits chimiques ou abrasifs.

Où puis-je acheter des vis de rechange ?

Les vis de rechange sont disponibles auprès du fabricant IFM ou de revendeurs agréés. Référez-vous aux références dans la notice.

MODE D'EMPLOI E3D352 IFM

Notice de montage Dissipateur thermique / conducteur thermique

E3D352

E3D353

E3D354

80283414 / 00 04 / 2019

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Fonctionnement et caractéristiques 3
3Furniture 4
3.1 E3D352 4
3.2 E3D353 4
3.3 E3D354 4
4 Montage 4
4.1Monter I'E3D352 4
4.1.1 Monter I'E3D352 4
4.1.2 Préparer l'E3D352 pour le fonctionnement vertical de l'appareil.........6
4.2 Monter I'E3D353 7
4.3Monter I'E3D354 9
4.3.1Monter I'E3D354 9
4.3.2 Préparer l'E3D354 pour le fonctionnement vertical de l'appareil....... 11

1 Remarques préliminaires

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables – grâce à leur formation et expérience – d'envisager les risques et d'éviter des dangers potentiels qui pouraient être causés par le fonctionnement ou la maintenance de l'accessoire. Ce document fournit des informations sur l'utilisation correcte de l'accessoire.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation et l'installation. Garder ce documentpendant tout le temps d'utilisation de l'accessoire.

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

2 Fonctionnement et caractéristiques

Les dissipateurs thermiques E3D352, E3D354 et le conducteur thermique E3D353 sont des accessoires pour les appareils de type O3D3xx. Les dissipateurs thermiques et le conducteur thermique sont utilisés afin de réduire la température de surface des appareils selon le mode de fonctionnement.

Les dissipateurs thermiques peuvent seulement être utilisés en combinaison avec un conducteur thermique.

Le conducteur thermique peut être utilisé sans dissipateur thermique s'il est monté sur une fixation suffisamment thermiquement conductrice.

3 FURNiture

3.1 E3D352

• Dissipateur thermique et conducteur thermique, prémontés
  2 vis à tête cylindrique M5x70
  4 vis à tête fraîée M5x16
  Cylindre de serrage
• Notice de montage

3.2 E3D353

• Conducteur thermique et 2 écrous M5, prémontés
  2 vis à tête cylindrique M5x65
  4 vis à tête fraîée M5x16
• Notice de montage

3.3 E3D354

• 2 dissipateurs et conducteurs thermiques, prémontés
  2 vis à tête cylindrique M5x75
  8 vis à tête fraîée M5x16
  Cylindre de serrage
• Notice de montage

4 Montage

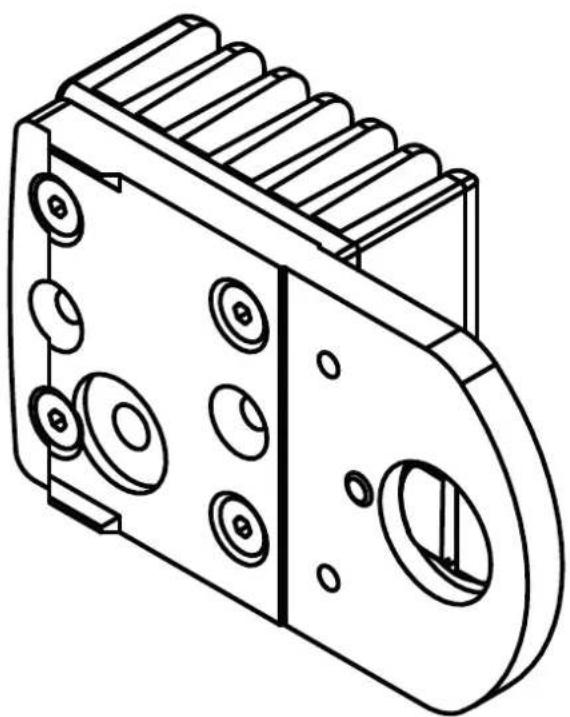

4.1 Monter I'E3D352

L'E3D352 consiste en un dissipateur thermique avec conducteur thermique prémonté.

Monter le dissipateur thermique toujours avec les ailettes orientées verticalément. Cela augmente le rendement.

4.1.1 Monter I'E3D352

Le montage de l'E3D352 sur un apparéil est décrit ci-dessous. Le dissipateur thermique et le conducteur thermique sont prémontés pour le fonctionnement horizontal de l' apparéil.

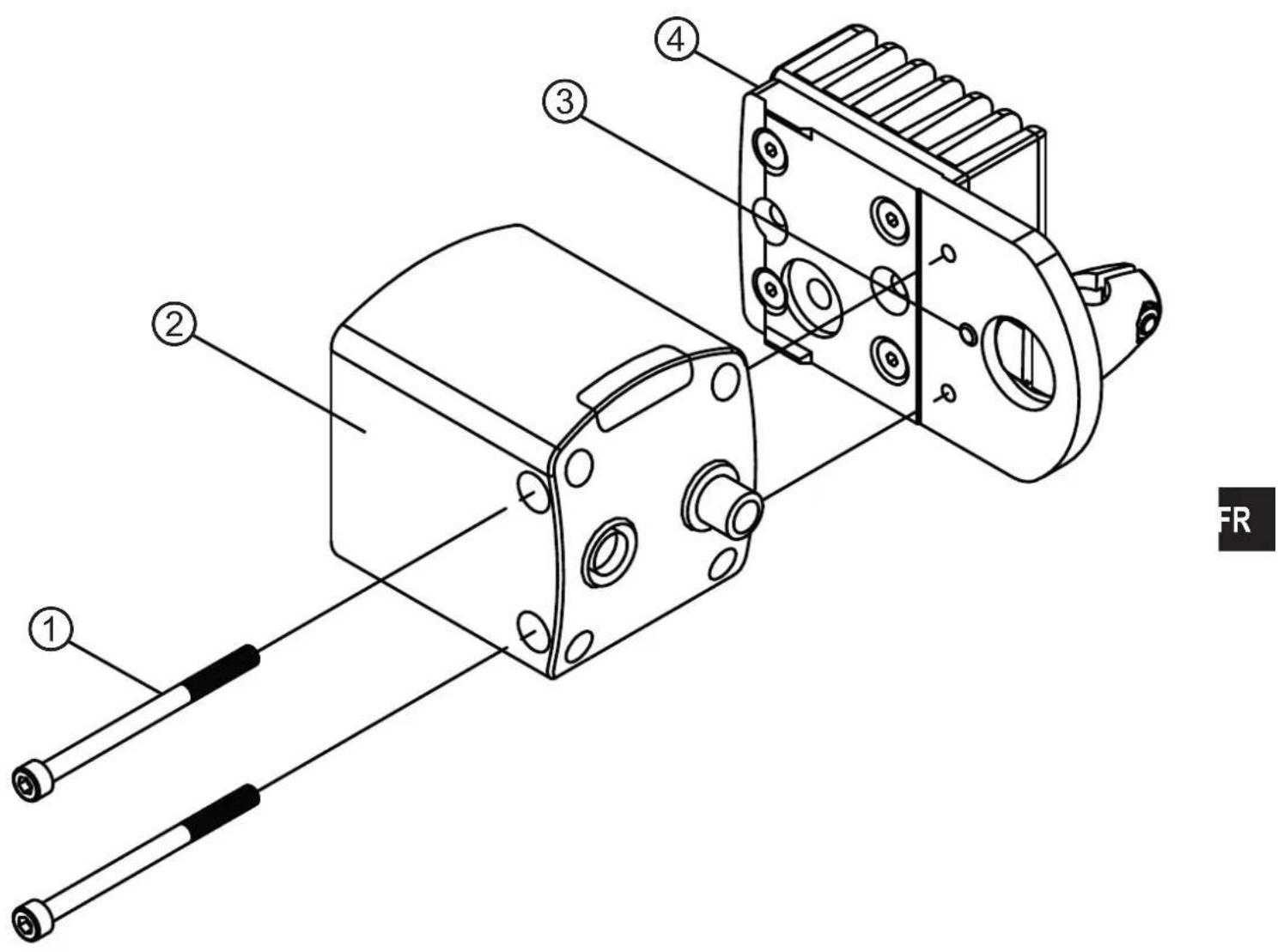

Monter I'E3D352 :

1. Tenir le conducteur thermique ④ contre l'un des deux cots de l'appareil ②.
2. Serrer les vis à tête cylindrique M5x70 ① uniformément avec un maximum de 2,5 Nm.
3. Vérifier l'orientation rectiligne et le positionnement sans fente du conducteur thermique ④.

La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

1. Réduire une fente visible par l'ajustage avec la vis sans tête ③.

   Par l'ajustage, la fente entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de manière plane et sans fente.

2. Serrer les vis à tête cylindrique M5x70 ① uniformément avec un maximum de 2,5 Nm.
3. Monter l'E3D352 sur un profil rond de 14 mm avec le cylindre de serrage.

4.1.2 Préparer l'E3D352 pour le fonctionnement vertical de l'appareil

Le montage de l'E3D352 pour le fonctionnement vertical de l'appareil est décrit ci-dessous.

Comme le dissipateur thermique et le conducteur thermique sont premontés pour le fonctionnement horizontal de l'appareil, le dissipateur thermique doit être tourné de 90 degrès.

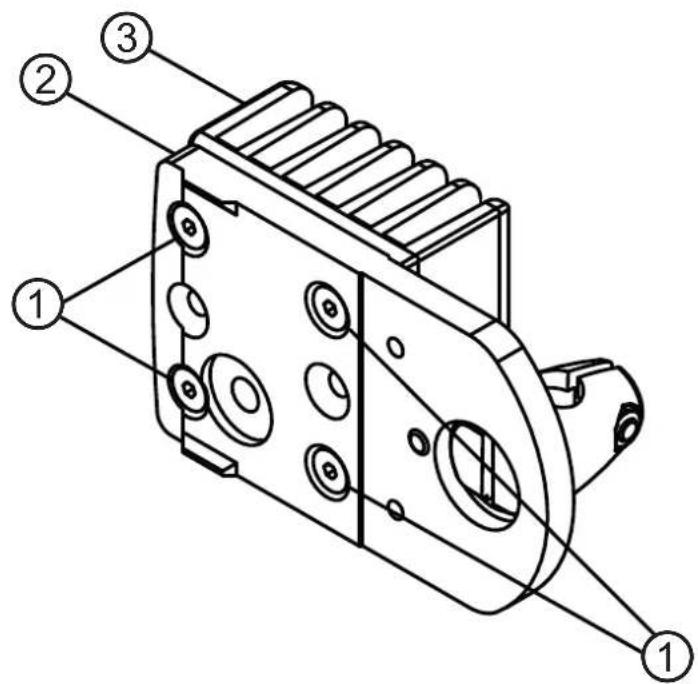

Préparer l'E3D352 pour le fonctionnement vertical :

1. Desserrer les vis à tête fraîée ①.
2. Tourner le dissipateur thermique ③ de 90 degrés en sens hora.

Les ailettes doivent être orientées verticalément pendant le fonctionnement.

1. Positionner le dissipateur thermique ③ sur les perçages du conducteur thermique ②.
2. Serrer les vis à tête fraîée ① avec un maximum de 3,0 Nm.

Le montage de l'E3D352 est décrit dans ( 4.1.1 Monter l'E3D352).

4.2 Monter I'E3D353

L'E3D353 consiste en un conducteur thermique avec écrous prémontés.

Le montage du conducteur thermique sur une fixation et le raccordement de l'appareil au conducteur thermique est décrit ci-dessous.

Monter le conducteur thermique E3D353 sur une fixation suffisamment thermiquement conductrice.

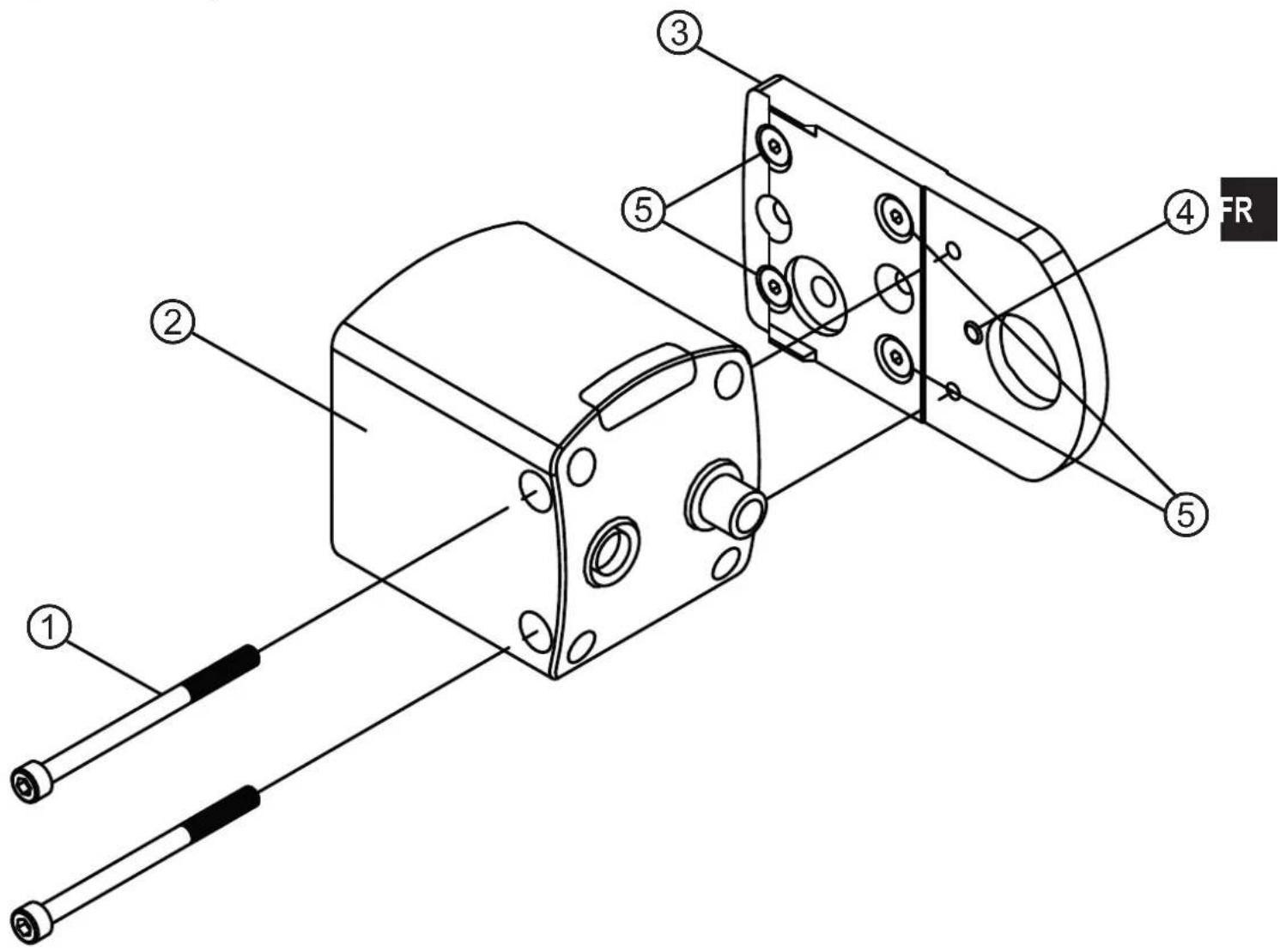

Monter I'E3D353 :

1. Monter le conducteur thermique ③ avec des vis à tête faisée ⑤ sur une fixation avec un maximum de 3,0 Nm.
2. Tenir un des deux côts de l'appareil ② contre le conducteur thermique ③.
3. Serrer les vis à tête cylindrique M5x65 ① uniformément avec un maximum de 2,5 Nm.
4. Vérifier l'orientation rectiligne et le positionnement sans fente du conducteur thermique ③.

La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

1. Réduire une fente visible par l'ajustage avec la vis sans tête ④.

   Par l'ajustage, la fente entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de manière plane et sans fente.

2. Serrer les vis à tête cylindrique M5x65 ① uniformément avec un maximum de 2,5 Nm.

4.3 Monter I'E3D354

L'E3D354 consiste en deux dissipateurs thermiques avec conducteurs thermiques premontés.

Monter les dissipateurs thermiques toujours avec les ailettes orientées verticalément. Cela augmente le rendement.

4.3.1 Monter I'E3D354

Le montage de l'E3D354 sur un apparéil est décrit ci-dessous. Les dissipateurs thermiques et les conducteurs thermiques sont prémontés pour le fonctionnement horizontal.

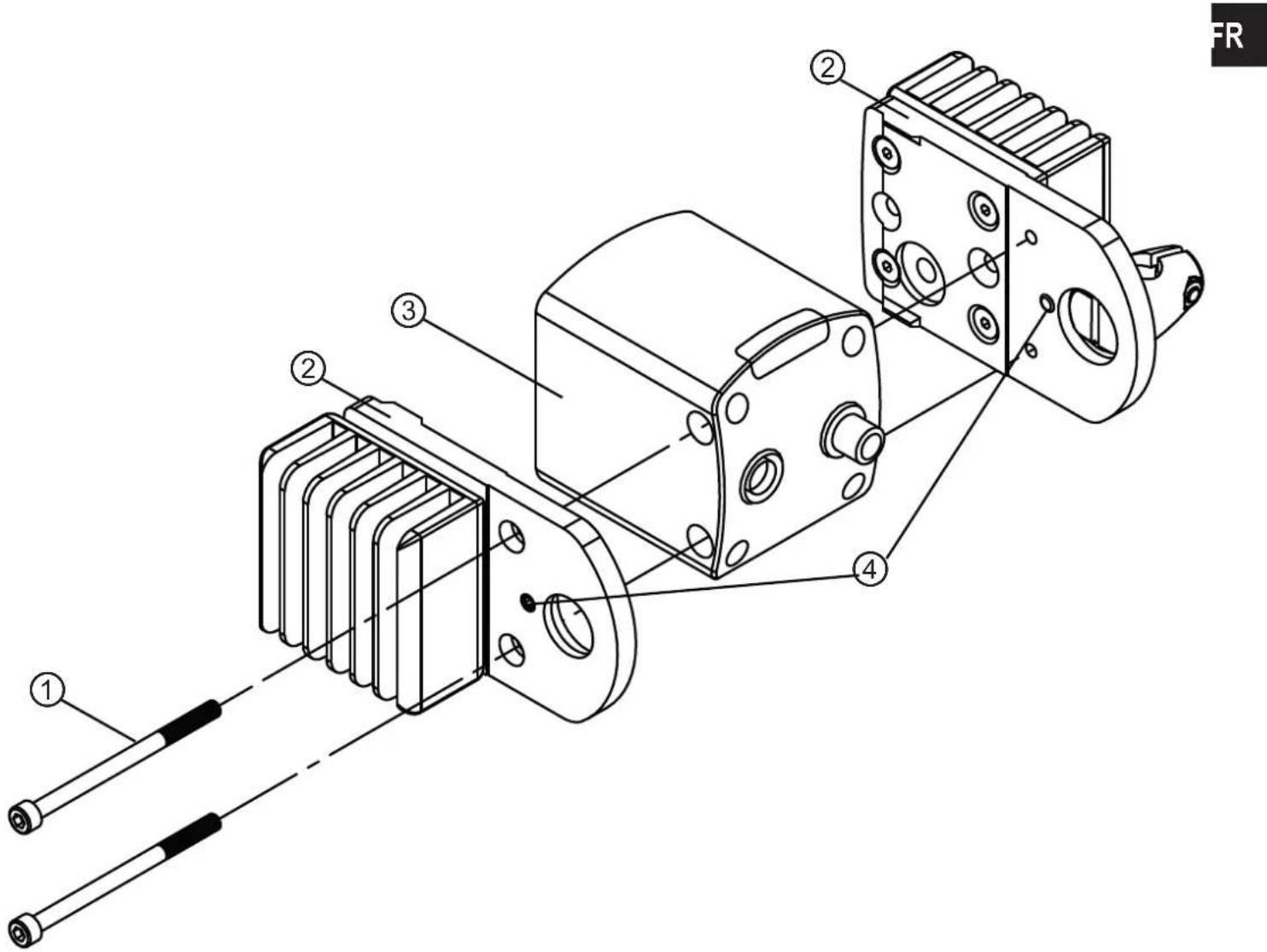

Monter I'E3D354:

1. Tenir les conducteurs thermiques ② contre les cots de l'appareil ③

2. Serrer les vis à tête cylindrique M5x75 ① uniformément avec un maximum de 2,5 Nm.

3. Vérifier l'orientation rectiligne et le positionnement sans fente des conducteurs thermiques ②.

   La température de surface ne peut être réduite que si les conducteurs thermiques sont positionnés de manière plane et sans fente.

4. Réduire une fente visible par l'ajustage avec la vis sans tête ④.

   Par l'ajustage, la fente entre les conducteurs thermiques et l'appareil est réduite. Les conducteurs thermiques doivent être positionnés de manière plane et sans fente.

5. Serrer les vis à tête cylindrique M5x75 ① uniformément avec un maximum de 2,5 Nm.
6. Monter l'E3D354 sur un profil rond de 14 mm avec le cylindre de serrage.

4.3.2 Préparer l'E3D354 pour le fonctionnement vertical de l'appareil

Le montage de l'E3D354 pour le fonctionnement vertical de l'appareil est précis ci-dessous.

Comme les dissipateurs thermiques et les conducteurs thermiques sont premontés pour le fonctionnement horizontal de l'appareil, les dissipateurs thermiques doivent être tournés de 90 degrès.

FR

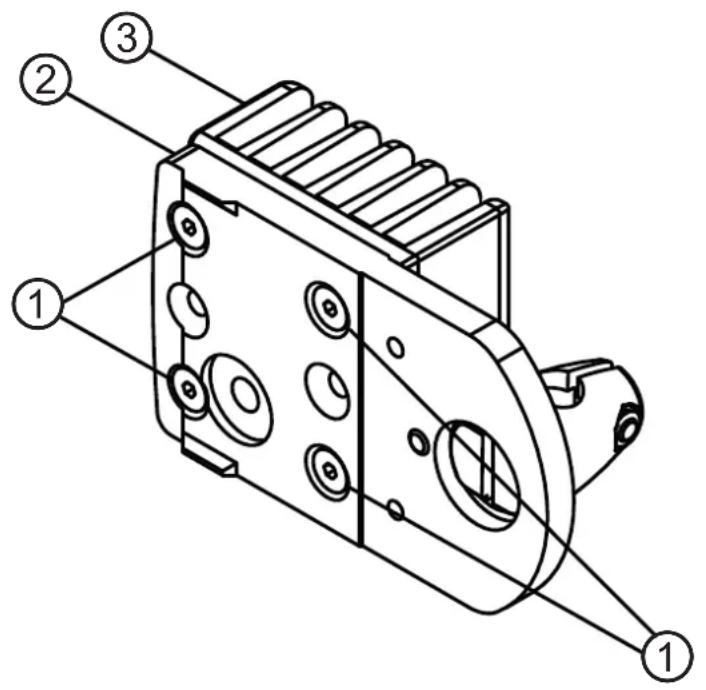

Préparer l'E3D354 pour le fonctionnement vertical :

1. Desserer les vis à tête fraîée ①.
2. Tourner les deux dissipateurs thermiques ③ de 90 degrés en sens horaire.

Les ailettes doivent être orientées verticalément pendant le fonctionnement.

1. Positionner les deux dissipateurs thermiques ③ sur les perçages des conducteurs thermiques ②.
2. Serrer les vis à tête fraîée ① avec un maximum de 3,0 Nm.

Le montage de l'E3D354 est décrit dans ( 4.3.1 Monter l'E3D354).
