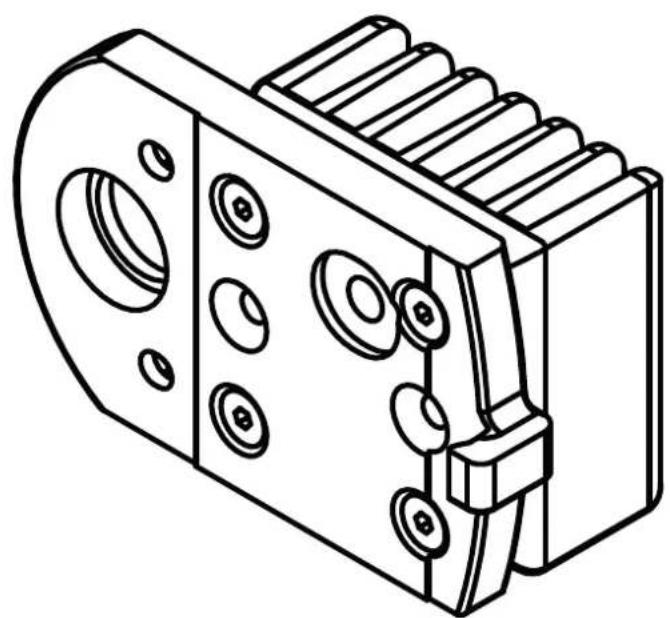

E3D304 - Dissipateur thermique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dissipateur thermique (kit)
Marque	IFM
Modèle	E3D304
Utilisation prévue	Réduction de la température de surface des appareils O3D3xx
Composition	2 dissipateurs thermiques avec conducteurs thermiques prémontés, 2 vis à tête cylindrique M5x75, 2 écrous M5, 1 cylindre de serrage, notice de montage
Matériau principal	Aluminium (dissipateur)
Orientation de montage	Ailettes verticales (obligatoire pour un rendement optimal)
Fonctionnement horizontal	Dissipateurs prémontés pour axe horizontal, aucun réglage nécessaire
Fonctionnement vertical	Tourner les dissipateurs de 90° (desserrer vis fraisées, réorienter, resserrer à 2,0-3,0 Nm)
Couple de serrage des vis à tête cylindrique	0,5 - 1,0 Nm (après alignement)
Couple de serrage des vis à tête fraisée	2,0 - 3,0 Nm
Diamètre du profil de montage	14 mm (pour cylindre de serrage)
Compatibilité	Appareils IFM de type O3D3xx
Conditions de montage	Conducteur thermique en contact plan et sans espace d'air avec l'appareil
Entretien	Vérifier périodiquement le serrage et la propreté des surfaces de contact
Sécurité	Risque de brûlure : surface chaude pendant le fonctionnement ; respecter les couples de serrage pour éviter d'endommager l'appareil
Réparabilité	Pièces détachées non fournies ; kit complet à remplacer en cas de défaillance

FOIRE AUX QUESTIONS - E3D304 IFM

Quel est le rôle du dissipateur thermique E3D304 ?

Il sert à réduire la température de surface des appareils de la série O3D3xx, en dissipant la chaleur générée par l'électronique.

Le dissipateur thermique peut-il être utilisé seul, sans conducteur thermique ?

Non, les dissipateurs doivent toujours être utilisés avec un conducteur thermique pour assurer une bonne conduction thermique. Le kit E3D304 inclut deux conducteurs thermiques prémontés.

Comment orienter les ailettes du dissipateur ?

Les ailettes doivent être orientées verticalement pour optimiser la circulation d'air et le rendement thermique.

Quelle est la procédure de montage pour un fonctionnement horizontal de l'appareil ?

Les dissipateurs et conducteurs thermiques sont prémontés pour l'axe horizontal. Il suffit de fixer le conducteur thermique contre l'appareil en accrochant le crochet dans la face avant, puis de serrer les vis à 0,5-1,0 Nm après alignement.

Comment passer d'un montage horizontal à un montage vertical ?

Desserrer les vis à tête fraisée, tourner chaque dissipateur de 90°, puis resserrer les vis à 2,0-3,0 Nm. Veiller à ce que les ailettes restent verticales.

Quels couples de serrage faut-il respecter ?

Pour les vis à tête fraisée (maintien du dissipateur sur le conducteur) : 2,0-3,0 Nm. Pour les vis à tête cylindrique (fixation au boîtier) : 0,5-1,0 Nm. Un serrage excessif peut endommager l'appareil.

Le kit E3D304 est-il compatible avec tous les appareils IFM O3D3xx ?

Oui, il est conçu spécifiquement pour cette série. Vérifiez que l'appareil dispose de perçages fraisés pour les vis M5x70 ou M5x75.

Que faire si le conducteur thermique n'est pas en contact plan avec l'appareil ?

Serrer progressivement et uniformément les vis sans tête pour réduire l'écart. Le conducteur thermique doit être positionné sans espace d'air pour garantir le transfert thermique.

Comment nettoyer le dissipateur thermique ?

Utiliser un chiffon doux non pelucheux. Éviter les solvants agressifs qui pourraient endommager le revêtement. Dépoussiérer régulièrement les ailettes pour maintenir l'efficacité.

Quelles sont les consignes de sécurité importantes ?

Ne pas toucher le dissipateur en fonctionnement car il peut devenir chaud. Respecter les couples de serrage pour éviter de fissurer le boîtier. Lire la notice complète avant l'installation.

MODE D'EMPLOI E3D304 IFM

Notice de montage Dissipateur thermique / conducteur thermique

efector250

E3D302

E3D303

E3D304

80231900 / 00 09 / 2015

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Fonctionnement et caractéristiques 3

3Furniture 4

3.1 E3D302 4
3.2 E3D303 4
3.3 E3D304 4

4 Montage 4

4.1 Montage du E3D302 4

4.1.1 Montage du E3D302 pour fonctionnement horizontal de l'appareil ....5
4.1.2 Montage du E3D302 pour le fonctionnement vertical de l'appareil ....6

4.2 Montage du E3D303 8
4.3 Montage du E3D304 10
4.3.1 Montage du E3D304 pour le fonctionnement horizontal de l'appareil 10
4.3.2 Montage du E3D304 pour le fonctionnement vertical de l'appareil ....12

1 Remarques préliminaires

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience - d'envisager les risques et d'éviter des dangers potentiels qui pouraient être causés par le fonctionnement ou la maintenance de l'accessoire. Ce document fournit des informations sur l'utilisation correcte de l'accessoire.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation et l'installation. Garder ce documentpendant tout le temps d'utilisation de l'accessoire.

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

2 Fonctionnement et caractéristiques

Les dissipateurs thermiques E3D302, E3D304 et le conducteur thermique E3D303 sont des accessoires pour les appareils du type O3D3xx. Les dissipateurs thermiques et les conducteurs thermiques sont utilisés afin de réduire la température de surface des appareils selon le mode de fonctionnement.

Les dissipateurs thermiques peuvent seulement être utilisés en combinaison avec un conducteur thermique.

Le conducteur thermique peut être utilisé sans dissipateur thermique si il est monté avec une fixation suffisamment thermiquement conductrice.

3 FURNiture

3.1 E3D302

• Dissipateur thermique et conducteur thermique prémontés
• 2 x vis à tête cylindrique M5x70
• 2x vis à tête cylindrique M5x75
• 2 x écrou M5
  Cylindre de serrage
• Notice de montage

3.2 E3D303

• Conducteur thermique et 2 x écrou M5 prémontés
• 2x vis à tête cylindrique M5x70
• 2x vis à tête cylindrique M5x75
• 4 x vis à tête fraisée M5x16
• Notice de montage

3.3 E3D304

• 2 x dissipateur thermique et conducteur thermique prémontés
• 2x vis à tête cylindrique M5x75
• 2 x écrou M5
  Cylindre de serrage
• Notice de montage

4 Montage

4.1 Montage du E3D302

L'article E3D302 consiste en un dissipateur thermique avec conducteur thermique prémonté.

Monter le dissipateur thermique toujours avec les ailettes orientées verticalément. Cela augmente le rendement.

4.1.1 Montage du E3D302 pour fonctionnement horizontal de l'appareil

Le montage de l'appareil pour fonctionnement horizontal de l'article E3D302 est décrit ci-dessous. Le dissipateur thermique et le conducteur thermique sont premontés pour le fonctionnement horizontal de l'appareil.

Respecter les consignes :

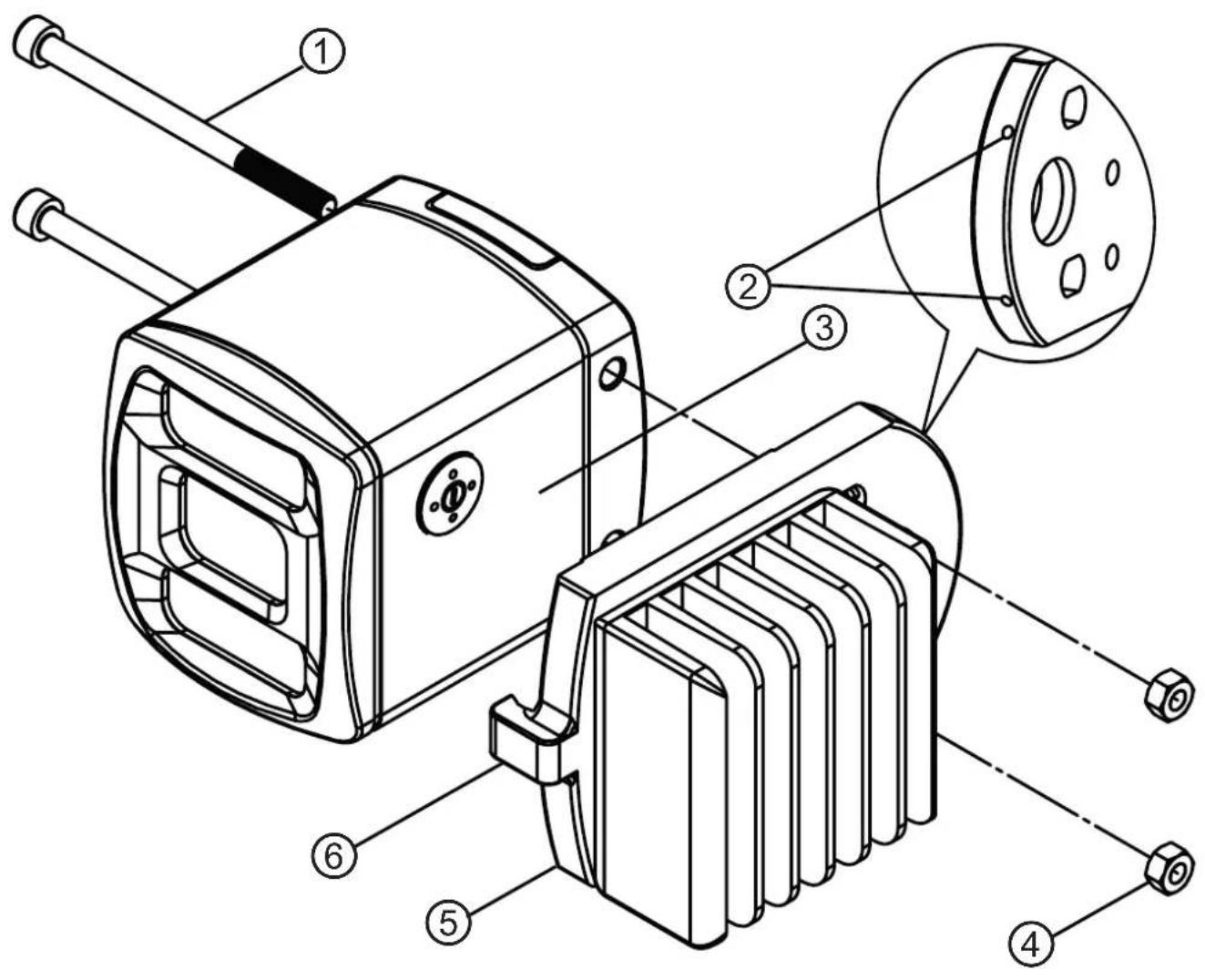

1. Tenir le conducteur thermique ⑤ contre l'un des deux cots de l'appareil ③.

Le crochet ⑥ du conducteur thermique s'accroche dans la face avant de l'appareil.

1. Insérer les écrous ④ dans le conducteur thermique et serrer à la main avec des vis à tête cylindrique M5x75 ①.

Des vis à tête cylindrique M5x70 sont utilisées si l'appareil dispose de perçages frais pour les têtes des vis.

1. Assurer l'orientation rectiligne du conducteur thermique ⑤ par rapport à l'appareil.

2. Serrer les vis sans tête ② uniformément.

Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil.
5. Serrer les vis à tête cylindrique ① avec un maximum de 0,5 - 1,0 Nm.
6. Vérifier l'orientation rectiligne et le positionnement sans fente du conducteur thermique.

La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

1. Monter le cylindre de serrage sur un profil rond de 14mm

4.1.2 Montage du E3D302 pour le fonctionnement vertical de l'appareil

Le montage de l'article E3D302 pour le fonctionnement vertical de l'appareil est décrit ci-dessous.

Comme le dissipateur thermique et le conducteur thermique sont premontés pour le fonctionnement horizontal de l'appareil, le dissipateur thermique doit être tourné de 90 degrès.

Respecter les consignes :

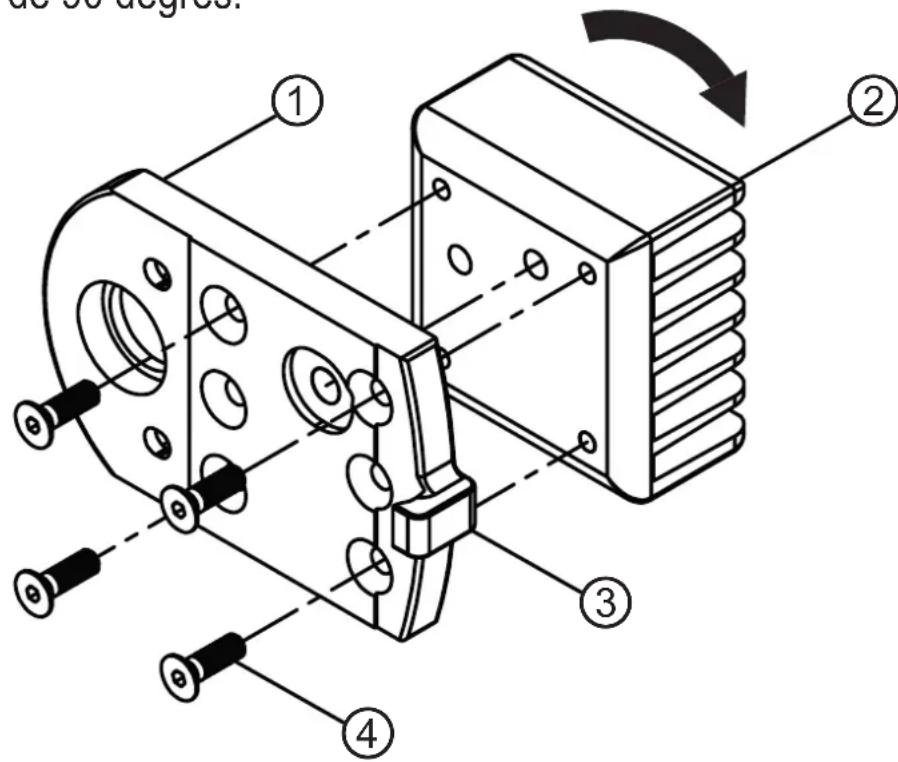

1. Desserrer les vis à tête fraîée ④.
2. Tournier le dissipateur thermique ② de 90 degrés.

Les ailettes doivent être orientées verticalément (voir fig. à droite).

FR

1. Positionner le dissipateur thermique ② sur les perçages du conducteur thermique ①.
2. Serrer les vis à tête fraisée ④ avec un maximum de 2,0 - 3,0 Nm.

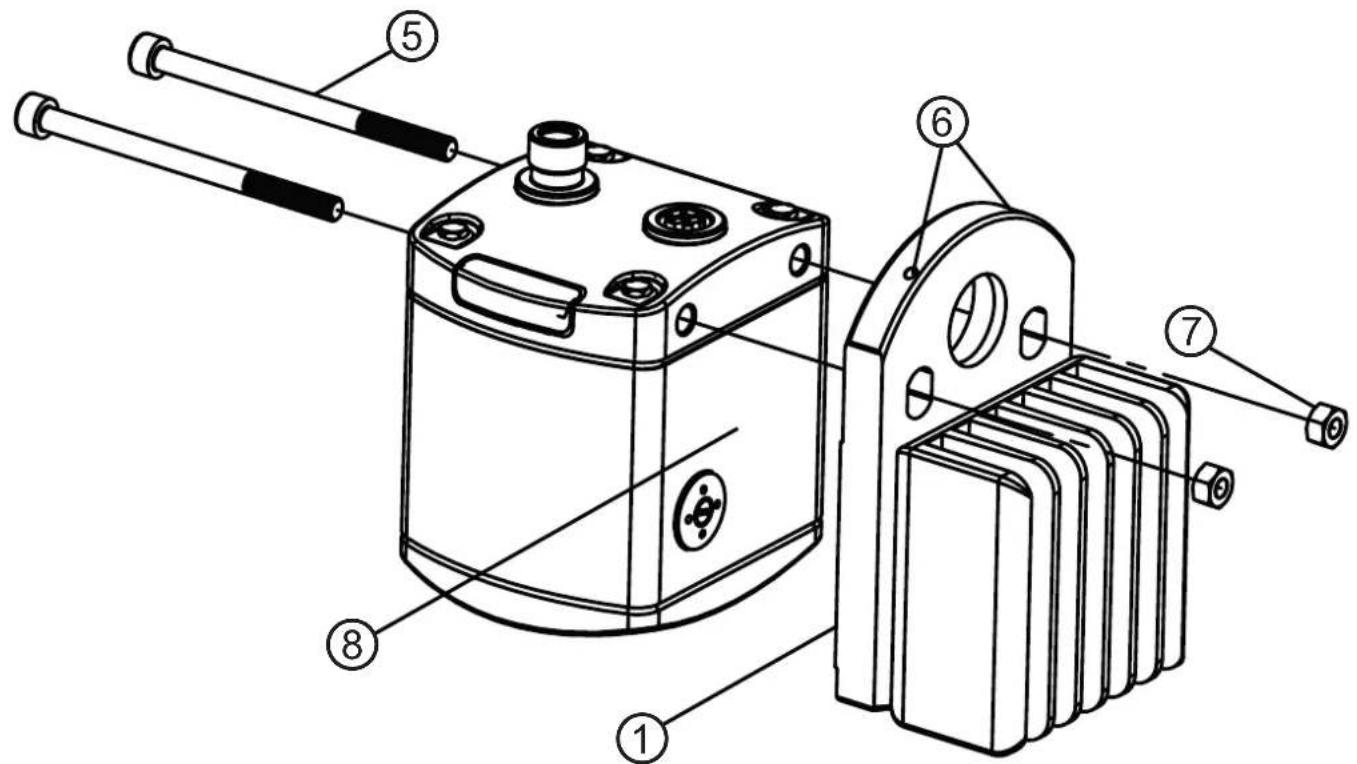

3. Tenir le conducteur thermique ① contre l'un des deux côtés de l'appareil ⑧.

   Le crochet ③ du conducteur thermique s'accroche dans la face avant de l'appareil.

4. Insérer les écrous ⑦ dans le conducteur thermique et serrer à la main avec des vis à tête cylindrique M5x75 ⑤.

Des vis à tête cylindrique M5x70 sont utilisées si l'appareil dispose de perçages fraisés pour les têtes des vis.

1. Assurer l'orientation rectiligne du conducteur thermique ① par rapport à l'appareil.
2. Serrer les vis sans tête ⑥ uniformément.

   Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil.

3. Serrer les vis à tête cylindrique ⑤ avec un maximum de 0,5 - 1,0 Nm.
4. Vérifier l'orientation rectiligne et le positionnement sans fente du conducteur thermique.

   La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

5. Monter le cylindre de serrage sur un profil rond de 14~mm

4.2 Montage du E3D303

L'article E3D303 consiste en un conducteur thermique avec écrous prémontés.

Monter le conducteur thermique E3D303 sur une fixation suffisamment thermiquement conductrice.

Le montage du conducteur thermique sur une fixation et le raccordement de l'appareil au conducteur thermique est décrit ci-dessous.

Respecter les consignes :

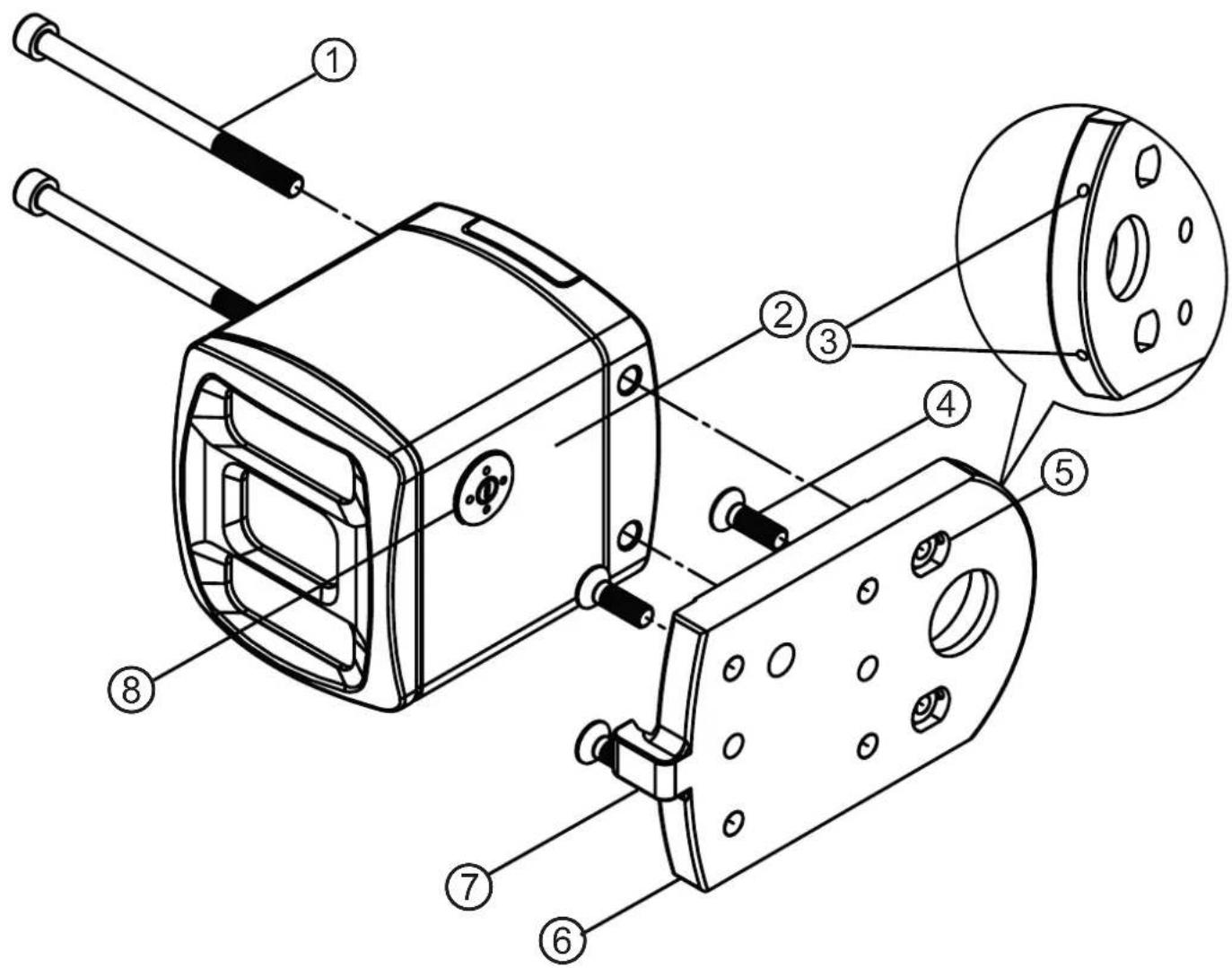

1. Monter le conducteur thermique ⑥ avec des vis à tête faisée ④ sur la fixation avec un maximum de 3,0 Nm.
2. Tenir un des deux côts de l'appareil ② contre le conducteur thermique ⑥.

La fixation peut couvrir le réglage de la focale ⑧. Monter l'appareil avec le côte opposé sur le conducteur thermique.
Le crochet ⑦ du conducteur thermique s'accroche dans la face avant de l'appareil.

1. Serrer les vis à tête cylindrique M5x75 ① à la main avec des écrous ⑤.

   Des vis à tête cylindrique M5x70 sont utilisées si l'appareil dispose de perçages fraisés pour les têtes des vis.

2. Assurer l'orientation rectiligne de l'appareil par rapport au conducteur thermique ⑥.
3. Serrer les vis sans tête ③ uniformément.

   Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil.

4. Serrer les vis à tête cylindrique ① avec un maximum de 0,5 - 1,0 Nm.
5. Vérifier l'orientation rectiligne et le positionnement sans fente de l'appareil.

La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

4.3 Montage du E3D304

L'article E3D304 consiste en deux dissipateurs thermiques avec conducteurs thermiques prémontés.

Monter les dissipateurs thermiques toujours avec les ailettes orientées verticalément. Cela augmente le rendement.

4.3.1 Montage du E3D304 pour le fonctionnement horizontal de l'appareil

Le montage de l'article E3D304 pour le fonctionnement horizontal de l'appareil est décrit ci-dessous. Les dissipateurs thermiques et les conducteurs thermiques sont premontés pour le fonctionnement horizontal.

Respecter les consignes :

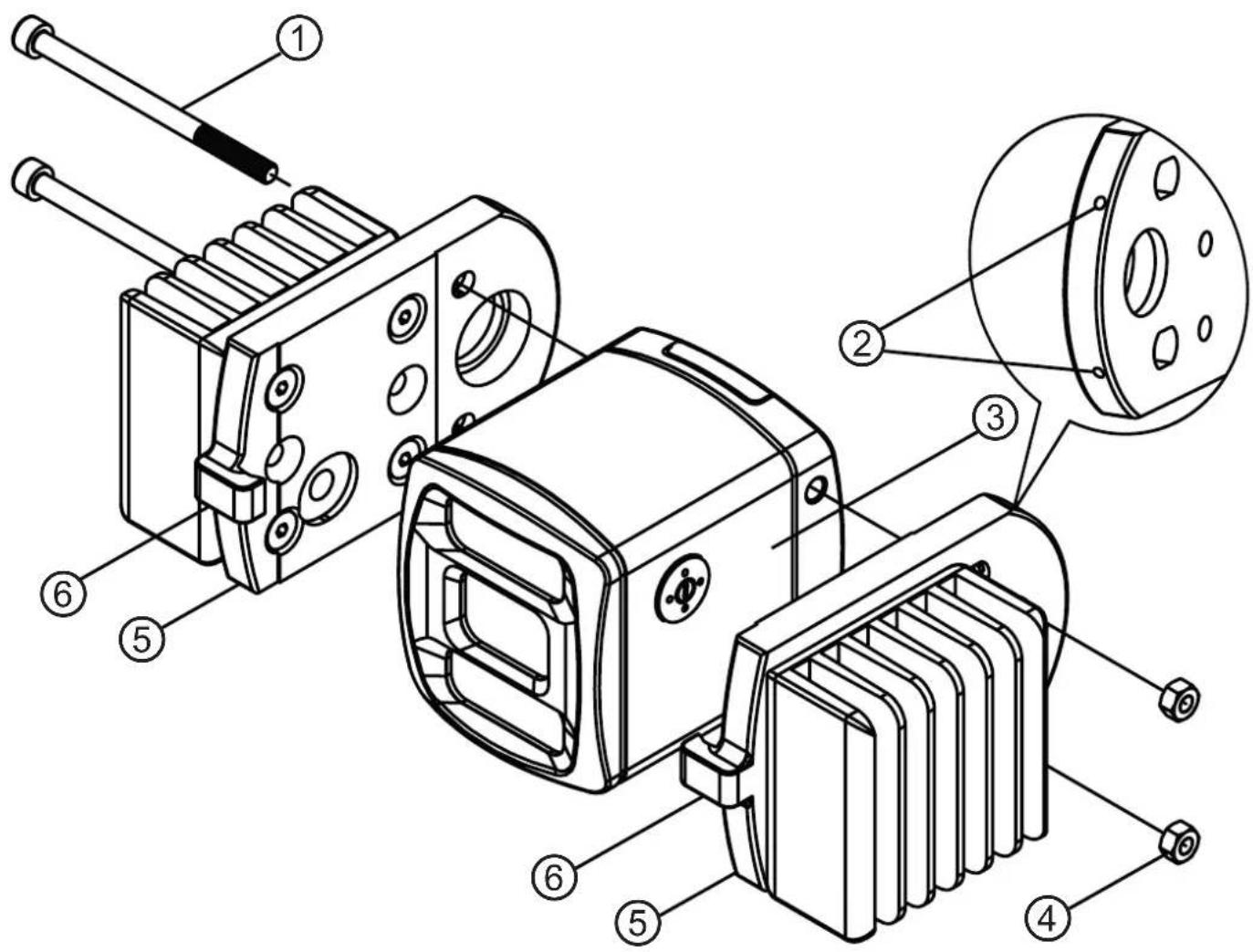

1. Tenir les conducteurs thermiques ⑤ contre les côtes de l'appareil ③ .

   Les crochets ⑥ des conducteurs thermiques s'accrochant dans la face avant de l'appareil.

2. Insérer les écrous ④ dans le conducteur thermique et serrer à la main avec des vis à tête cylindrique M5x75 ①.
3. Orienter les conducteurs thermiques ⑤ de manière rectiligne par rapport à l'appareil.
4. Serrer les vis sans tete ② uniformément.

   Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil.

5. Serrer les vis à tête cylindrique ① avec un maximum de 0,5 - 1,0 Nm.
6. Vérifier l'orientation rectiligne et le positionnement sans fente des conducteurs thermiques.

La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

1. Monter le cylindre de serrage sur un profil rond de 14~mm

4.3.2 Montage du E3D304 pour le fonctionnement vertical de l'appareil

Le montage de l'article E3D304 pour le fonctionnement vertical de l'appareil est décrit ci-dessous.

Comme les dissipateurs thermiques et conducteurs thermiques sont premontés pour le fonctionnement horizontal de l'appareil, les dissipateurs thermiques doivent être tournés de 90 degrès.

Respecter les consignes :

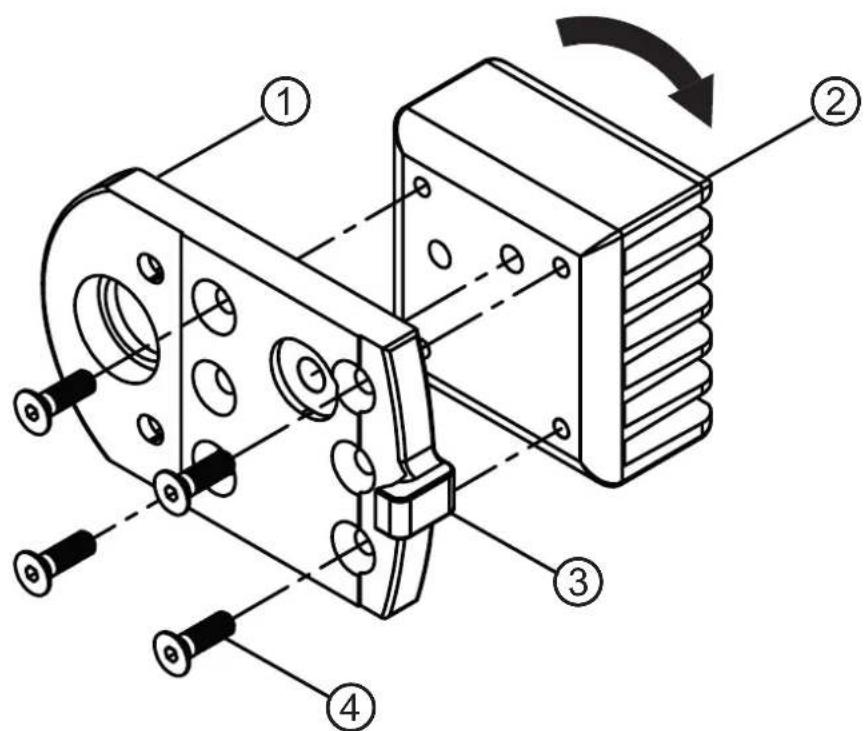

1. Desserrer les vis à tête fraîée ④.
2. Tournier les deux dissipateurs thermiques ② de 90 degrés.

Les ailettes doivent être orientées verticalément (voir fig. à droite).

1. Positionner les deux dissipateurs thermiques ② sur les perçages des conducteurs thermiques ①.
2. Serrer les vis à tête fraisée ④ avec un maximum de 2,0 - 3,0 Nm.

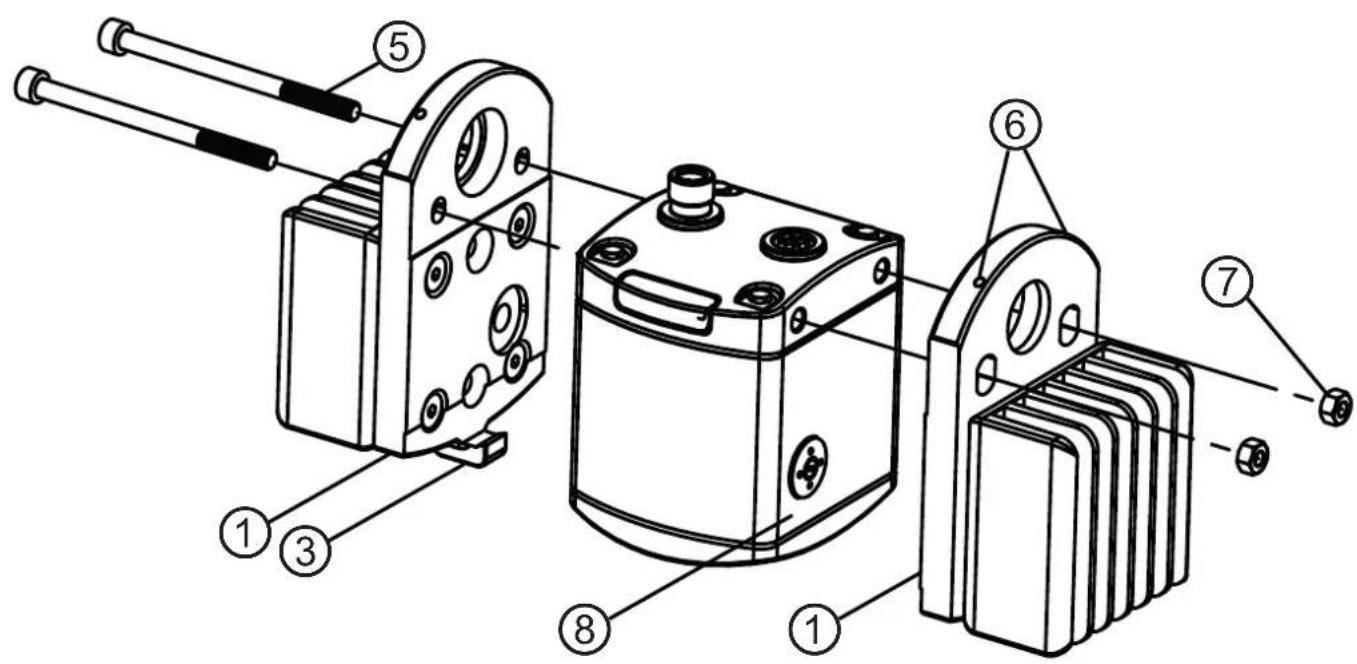

3. Tenir les conducteurs thermiques ① contre les côts de l'appareil ⑧.

Les crochets ③ des conducteurs thermiques s'accrochant dans la face avant de l'appareil.
6. Insérer les écrous ⑦ dans le conducteur thermique et serrer à la main avec des vis à tête cylindrique M5x75 ⑤.
7. Assurer l'orientation rectiligne des conducteurs thermiques ① par rapport à l'appareil.

1. Serrer les vis sans tête ⑥ uniformément.

   Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil.

2. Serrer les vis à tête cylindrique ⑤ avec un maximum de 0,5 - 1,0 Nm.
3. Vérifier l'orientation rectiligne et le positionnement sans fente des conducteurs thermiques.

   La température de surface ne peut être réduite que si les conducteurs thermiques sont positionnés de manière plane et sans fente.

4. Monter le cylindre de serrage sur un profil rond de 14~mm
