MODE D'EMPLOI E3D354 IFM

Notice de montage Dissipateur thermique / conducteur thermique

E3D352

E3D353

E3D354

80283414 / 00 04 / 2019

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Fonctionnement et caractéristiques 3
3Furniture 4
3.1 E3D352 4
3.2 E3D353 4
3.3 E3D354 4
4 Montage 4
4.1Monter I'E3D352 4
4.1.1 Monter I'E3D352 4
4.1.2 Préparer l'E3D352 pour le fonctionnement vertical de l'appareil.........6
4.2 Monter I'E3D353 7
4.3Monter I'E3D354 9
4.3.1Monter I'E3D354 9
4.3.2 Préparer l'E3D354 pour le fonctionnement vertical de l'appareil...... 11

1 Remarques préliminaires

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables – grâce à leur formation et expérience – d'envisager les risques et d'éviter des dangers potentiels qui pouraient être causés par le fonctionnement ou la maintenance de l'accessoire. Ce document fournit des informations sur l'utilisation correcte de l'accessoire.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation et l'installation. Garder ce documentpendant tout le temps d'utilisation de l'accessoire.

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

2 Fonctionnement et caractéristiques

Les dissipateurs thermiques E3D352, E3D354 et le conducteur thermique E3D353 sont des accessoires pour les appareils de type O3D3xx. Les dissipateurs thermiques et le conducteur thermique sont utilisés afin de réduire la température de surface des appareils selon le mode de fonctionnement.

Les dissipateurs thermiques peuvent seulement être utilisés en combinaison avec un conducteur thermique.

Le conducteur thermique peut être utilisé sans dissipateur thermique s'il est monté sur une fixation suffisamment thermiquement conductrice.

3 Furniture

3.1 E3D352

• Dissipateur thermique et conducteur thermique, prémontés
  2 vis à tête cylindrique M5x70
  4 vis à tête fraîée M5x16
  Cylindre de serrage
• Notice de montage

3.2 E3D353

• Conducteur thermique et 2 écrous M5, prémontés
  2 vis à tête cylindrique M5x65
  4 vis à tête fraîée M5x16
• Notice de montage

3.3 E3D354

• 2 dissipateurs et conducteurs thermiques, prémontés
  2 vis à tête cylindrique M5x75
  8 vis à tête fraîée M5x16
  Cylindre de serrage
• Notice de montage

4 Montage

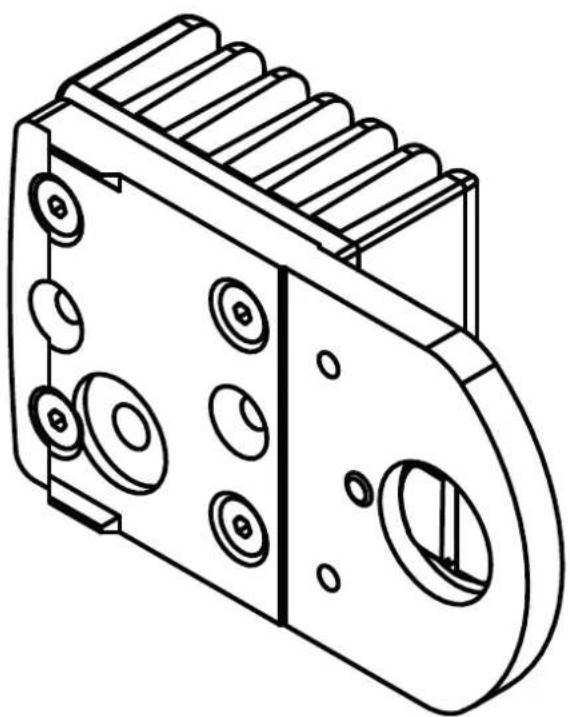

4.1 Monter I'E3D352

L'E3D352 consiste en un dissipateur thermique avec conducteur thermique prémonté.

Monter le dissipateur thermique toujours avec les ailettes orientées verticalément. Cela augmente le rendement.

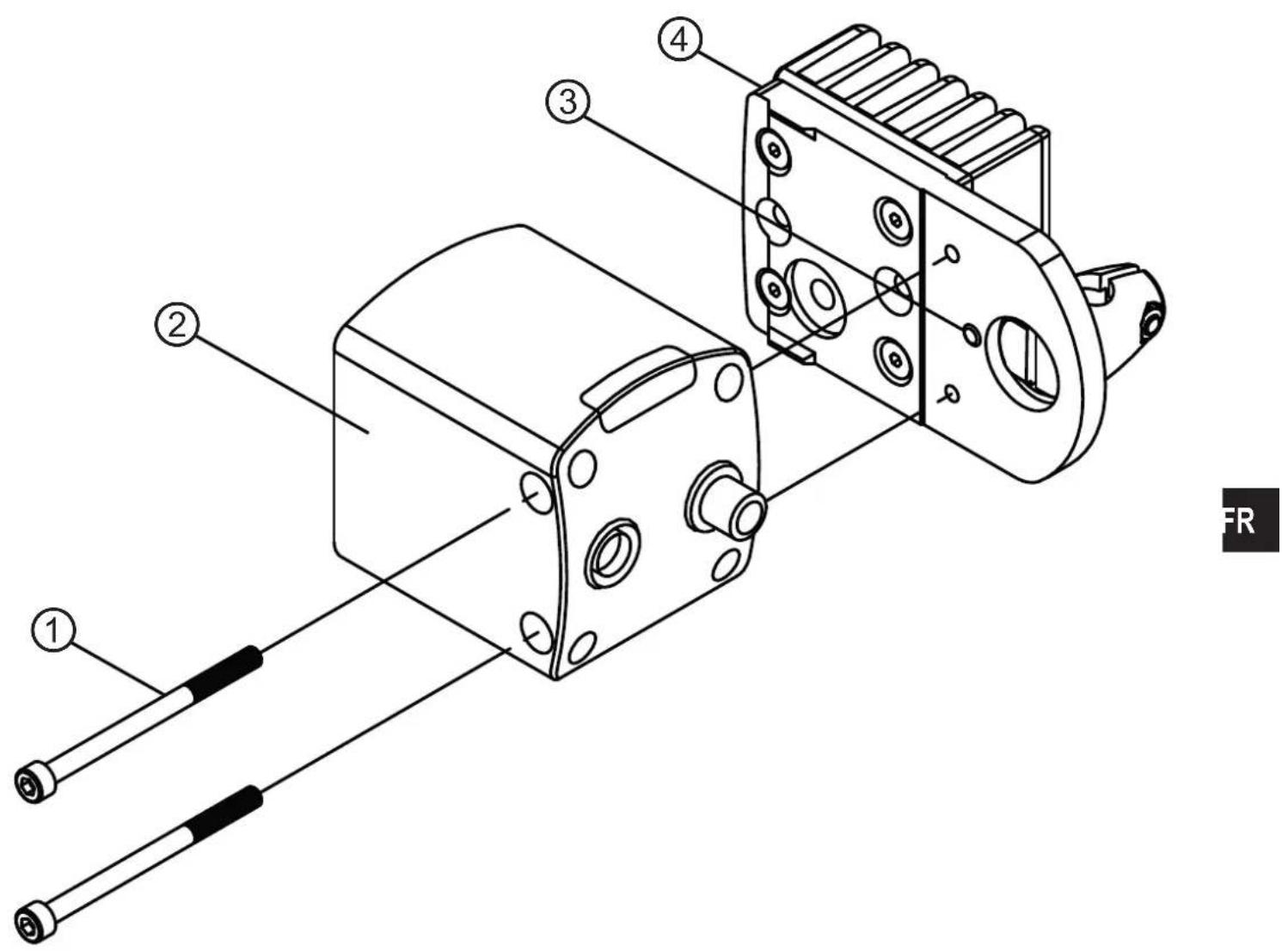

4.1.1 Monter I'E3D352

Le montage de l'E3D352 sur un apparéil est décrit ci-dessous. Le dissipateur thermique et le conducteur thermique sont prémontés pour le fonctionnement horizontal de l' apparéil.

Monter I'E3D352 :

1. Tenir le conducteur thermique ④ contre l'un des deux cots de l'appareil ②.
2. Serrer les vis à tête cylindrique M5x70 ① uniformément avec un maximum de 2,5 Nm.
3. Vérifier l'orientation rectiligne et le positionnement sans fente du conducteur thermique ④.

La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

1. Réduire une fente visible par l'ajustage avec la vis sans tête ③.

   Par l'ajustage, la fente entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de manière plane et sans fente.

2. Serrer les vis à tête cylindrique M5x70 ① uniformément avec un maximum de 2,5 Nm.
3. Monter l'E3D352 sur un profil rond de 14 mm avec le cylindre de serrage.

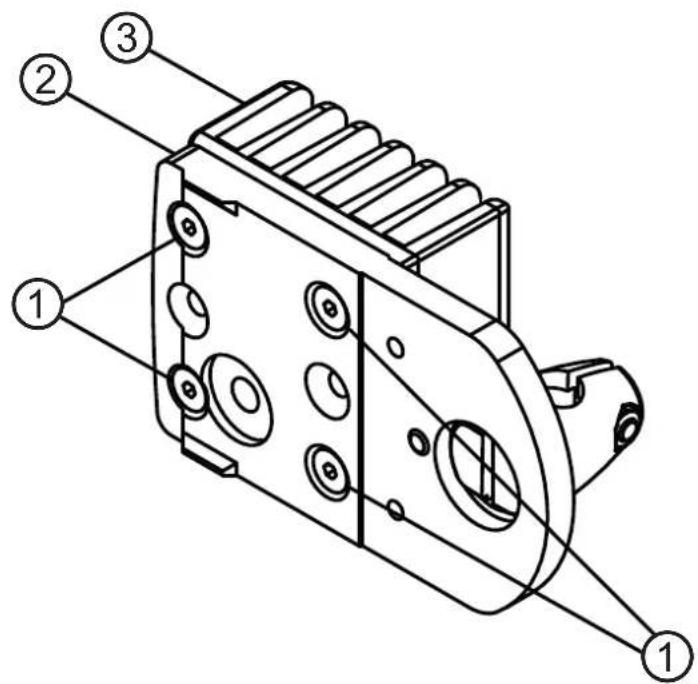

4.1.2 Préparer l'E3D352 pour le fonctionnement vertical de l'appareil

Le montage de l'E3D352 pour le fonctionnement vertical de l'appareil est décrit ci-dessous.

Comme le dissipateur thermique et le conducteur thermique sont premontés pour le fonctionnement horizontal de l'appareil, le dissipateur thermique doit être tourné de 90 degrès.

Préparer l'E3D352 pour le fonctionnement vertical :

1. Desserrer les vis à tête fraîée ①.
2. Tourner le dissipateur thermique ③ de 90 degrés en sens horaire.

Les ailettes doivent être orientées verticalément pendant le fonctionnement.

1. Positionner le dissipateur thermique ③ sur les perçages du conducteur thermique ②.
2. Serrer les vis à tête fraisée ① avec un maximum de 3,0 Nm.

Le montage de l'E3D352 est décrit dans ( 4.1.1 Monter l'E3D352).

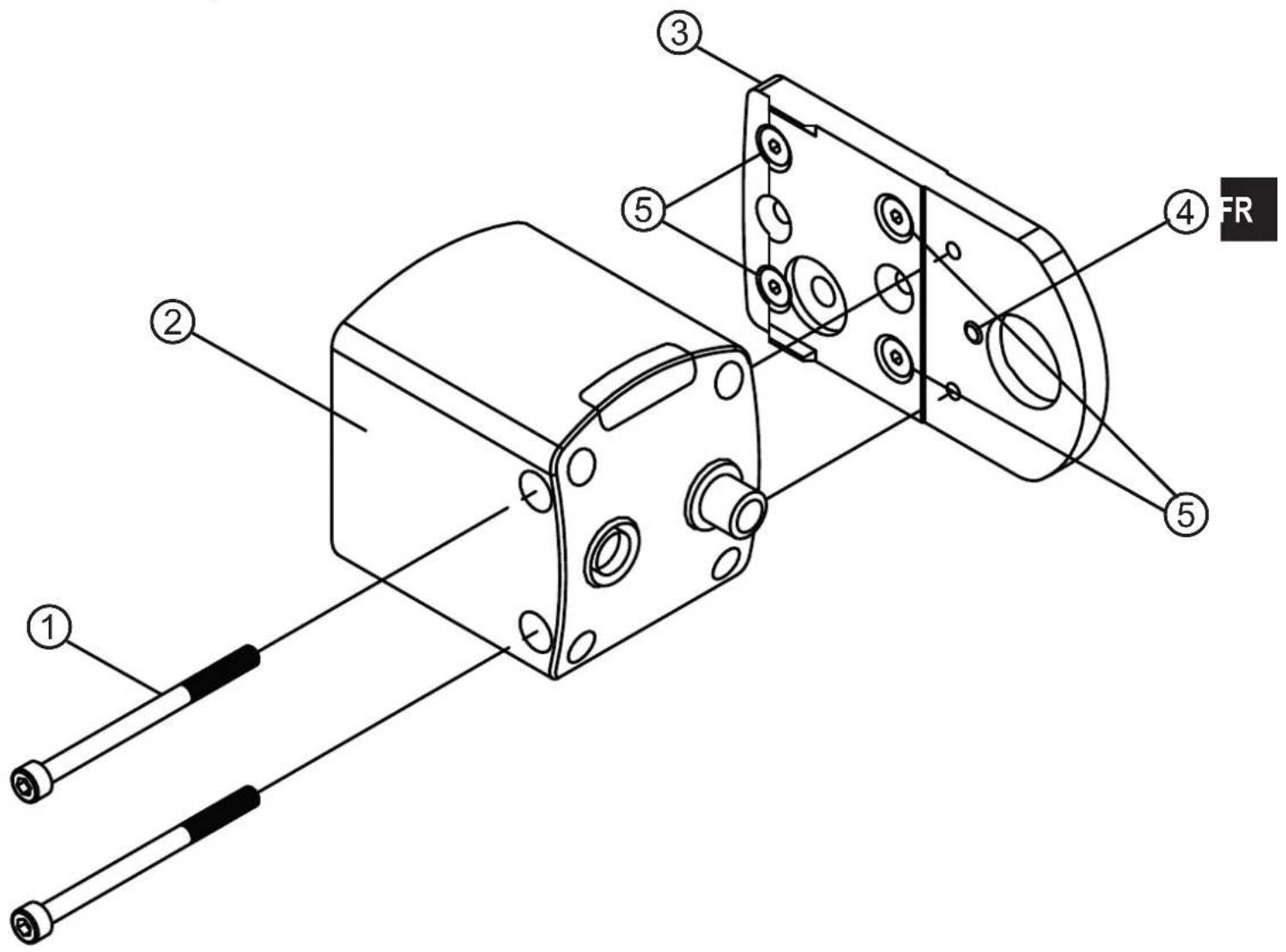

4.2 Monter I'E3D353

L'E3D353 consiste en un conducteur thermique avec écrous prémontés.

Le montage du conducteur thermique sur une fixation et le raccordement de l'appareil au conducteur thermique est décrit ci-dessous.

Monter le conducteur thermique E3D353 sur une fixation suffisamment thermiquement conductrice.

Monter I'E3D353 :

1. Monter le conducteur thermique ③ avec des vis à tête faisée ⑤ sur une fixation avec un maximum de 3,0 Nm.
2. Tenir un des deux côts de l'appareil ② contre le conducteur thermique ③.
3. Serrer les vis à tête cylindrique M5x65 ① uniformément avec un maximum de 2,5 Nm.
4. Vérifier l'orientation rectiligne et le positionnement sans fente du conducteur thermique ③.

La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

1. Réduire une fente visible par l'ajustage avec la vis sans tête ④.

   Par l'ajustage, la fente entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de manière plane et sans fente.

2. Serrer les vis à tête cylindrique M5x65 ① uniformément avec un maximum de 2,5 Nm.

4.3 Monter I'E3D354

L'E3D354 consiste en deux dissipateurs thermiques avec conducteurs thermiques premontés.

Monter les dissipateurs thermiques toujours avec les ailettes orientées verticalément. Cela augmente le rendement.

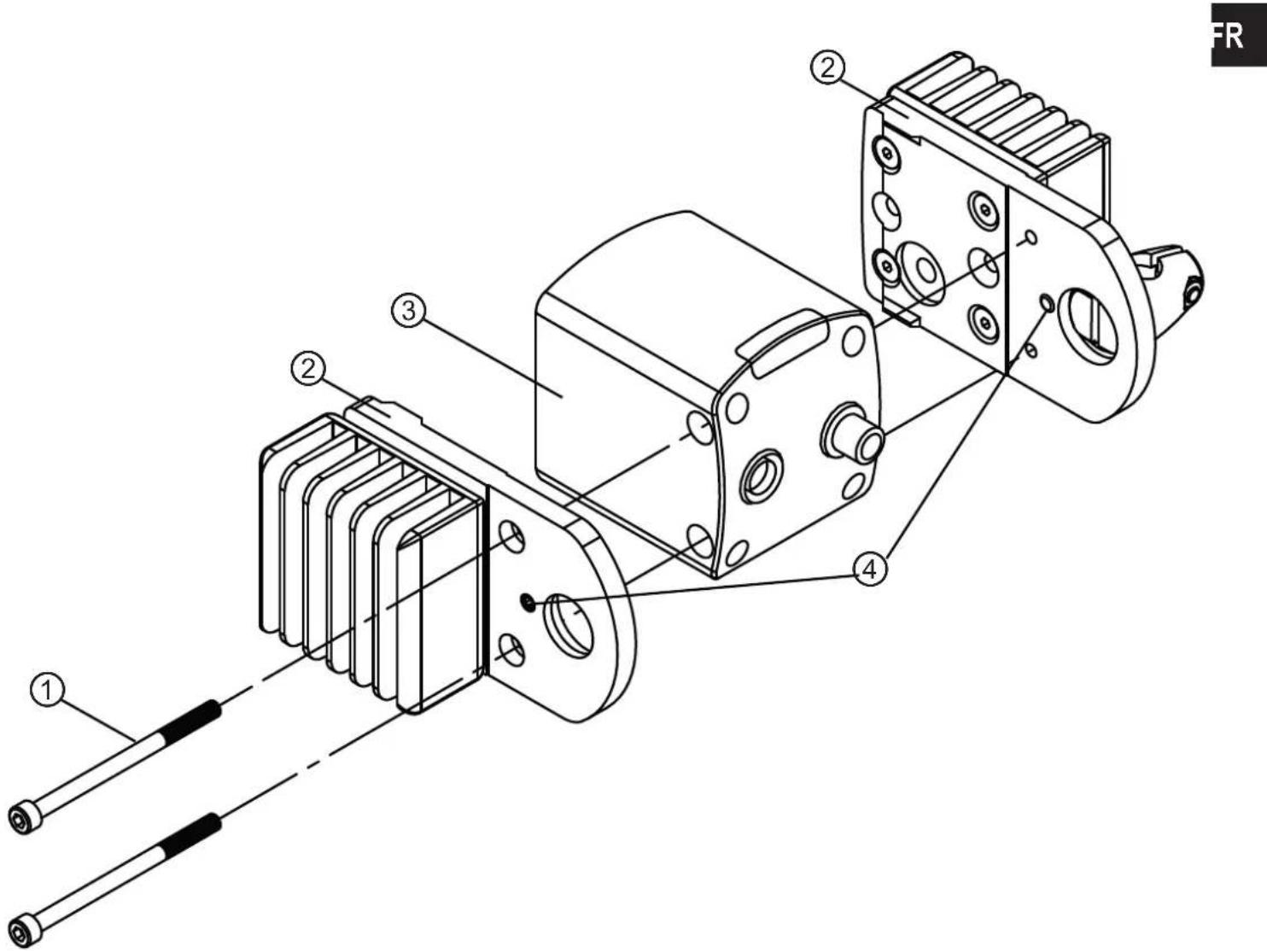

4.3.1 Monter I'E3D354

Le montage de l'E3D354 sur un apparéil est décrit ci-dessous. Les dissipateurs thermiques et les conducteurs thermiques sont prémontés pour le fonctionnement horizontal.

Monter I'E3D354:

1. Tenir les conducteurs thermiques ② contre les cots de l'appareil ③

2. Serrer les vis à tête cylindrique M5x75 ① uniformément avec un maximum de 2,5 Nm.

3. Vérifier l'orientation rectiligne et le positionnement sans fente des conducteurs thermiques ②.

   La température de surface ne peut être réduite que si les conducteurs thermiques sont positionnés de manière plane et sans fente.

4. Réduire une fente visible par l'ajustage avec la vis sans tête ④.

   Par l'ajustage, la fente entre les conducteurs thermiques et l'appareil est réduite. Les conducteurs thermiques doivent être positionnés de manière plane et sans fente.

5. Serrer les vis à tête cylindrique M5x75 ① uniformément avec un maximum de 2,5 Nm.
6. Monter l'E3D354 sur un profil rond de 14 mm avec le cylindre de serrage.

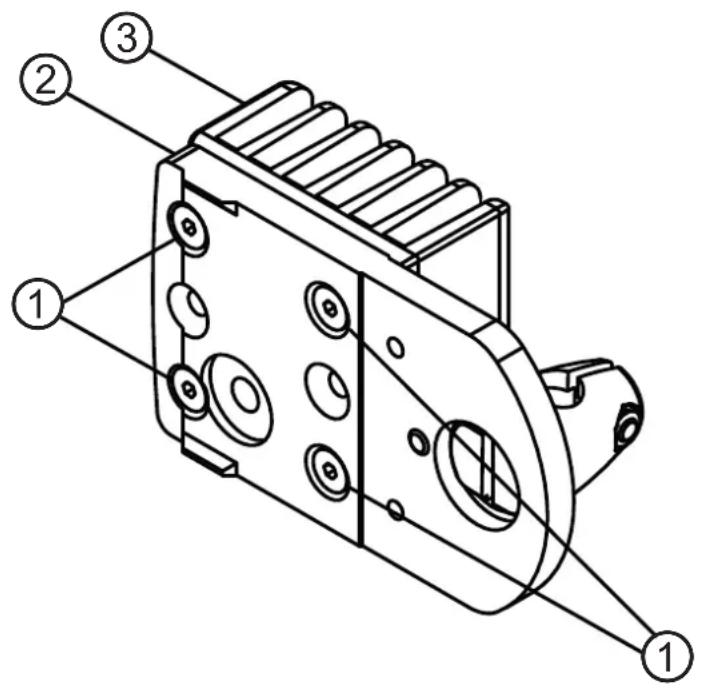

4.3.2 Préparer l'E3D354 pour le fonctionnement vertical de l'appareil

Le montage de l'E3D354 pour le fonctionnement vertical de l'appareil est précis ci-dessous.

Comme les dissipateurs thermiques et les conducteurs thermiques sont premontés pour le fonctionnement horizontal de l'appareil, les dissipateurs thermiques doivent être tournés de 90 degrès.

FR

Préparer l'E3D354 pour le fonctionnement vertical :

1. Desserrer les vis à tête fraîée ①.
2. Tourner les deux dissipateurs thermiques ③ de 90 degrés en sens horaire.

Les ailettes doivent être orientées verticalément pendant le fonctionnement.

1. Positionner les deux dissipateurs thermiques ③ sur les perçages des conducteurs thermiques ②.
2. Serrer les vis à tête fraîée ① avec un maximum de 3,0 Nm.

Le montage de l'E3D354 est décrit dans ( 4.3.1 Monter l'E3D354).
