Type de produit	Conducteur thermique (dissipateur thermique pour capteurs)
Modèles compatibles	IFM O3D3xx, E3D352, E3D354
Fonction principale	Réduction de la température de surface des appareils O3D3xx
Contenu de la livraison	Conducteur thermique avec 2 écrous M5 prémontés, 2 vis à tête cylindrique M5x65, 4 vis à tête fraisée M5x16, notice de montage
Matériau	Métal thermoconducteur (non spécifié)
Couple de serrage (vis à tête cylindrique)	2,5 Nm max
Couple de serrage (vis à tête fraisée)	3,0 Nm max
Orientation de montage	Conducteur thermique monté à plat contre l’appareil ; ailettes du dissipateur (si utilisé) verticales
Conditions d’utilisation	Positionnement plan et sans fente pour garantir l’efficacité thermique
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier l’absence de jeu ou de fente
Sécurité	Réservé aux personnes compétentes ; respecter les couples de serrage ; ne pas utiliser si endommagé
Pièces détachées / réparabilité	Vis fournies ; pas de réparation par l’utilisateur ; contacter le fabricant
Marque	IFM
Modèle	E3D353

FOIRE AUX QUESTIONS - E3D353 IFM

Quelle est la fonction de l'E3D353 ?

L'E3D353 est un conducteur thermique qui permet de réduire la température de surface des appareils de la série O3D3xx.

L'E3D353 peut-il être utilisé sans dissipateur thermique ?

Oui, il peut être monté directement sur une fixation suffisamment thermiquement conductrice. Dans ce cas, un dissipateur n'est pas nécessaire.

Quel est le couple de serrage maximal pour les vis à tête cylindrique ?

Le couple de serrage maximal est de 2,5 Nm pour les vis à tête cylindrique M5x65.

Quel est le couple de serrage pour les vis à tête fraisée du conducteur thermique ?

Pour les vis à tête fraisée M5x16, le couple maximal est de 3,0 Nm lors du montage sur une fixation.

Comment savoir si le conducteur thermique est correctement monté ?

Il doit être positionné de manière plane et sans fente contre l'appareil. Ajuster avec la vis sans tête si une fente est visible.

L'E3D353 est-il compatible avec les modèles E3D352 et E3D354 ?

Oui, il fait partie de la même série. L'E3D352 et l'E3D354 incluent un dissipateur, tandis que l'E3D353 est le conducteur seul.

Puis-je monter l'E3D353 en position verticale ?

Le conducteur thermique lui-même n'a pas d'orientation spécifique, mais si vous utilisez un dissipateur (non fourni avec l'E3D353), ses ailettes doivent être verticales pour un meilleur rendement.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'une clé dynamométrique pour respecter les couples de serrage (2,5 Nm et 3,0 Nm) et de vis appropriées (fournies).

Comment nettoyer le conducteur thermique ?

Nettoyez-le avec un chiffon sec et non pelucheux. Évitez les solvants ou produits abrasifs.

Que faire si le conducteur thermique semble endommagé ?

Si le conducteur est endommagé, ne l'utilisez pas. Contactez le fabricant IFM pour obtenir une pièce de rechange.

MODE D'EMPLOI E3D353 IFM

Dissipateur thermique / conducteur thermique

E3D352

E3D353

E3D354

FR

80283414 / 00 04 / 2019

1 Remarques préliminaires....3

1.1 Symboles utilisés....3

2 Fonctionnement et caractéristiques....3

3 Fourniture 4

3.1 E3D352....4

3.2 E3D353....4

3.3 E3D354....4

4 Montage....4

4.1 Monter l'E3D352 4

4.1.1 Monter l'E3D352....4

4.1.2 Préparer l'E3D352 pour le fonctionnement vertical de l'appareil......6

4.2 Monter l'E3D353....7

4.3 Monter l'E3D354 9

4.3.1 Monter l'E3D354....9

4.3.2 Préparer l'E3D354 pour le fonctionnement vertical de l'appareil...... 11

1 Remarques préliminaires

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables – grâce à leur formation et expérience – d'envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'accessoire. Ce document fournit des informations sur l'utilisation correcte de l'accessoire.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation et l'installation. Garder ce document pendant tout le temps d'utilisation de l'accessoire.

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

2 Fonctionnement et caractéristiques

Les dissipateurs thermiques E3D352, E3D354 et le conducteur thermique E3D353 sont des accessoires pour les appareils de type O3D3xx. Les dissipateurs thermiques et le conducteur thermique sont utilisés afin de réduire la température de surface des appareils selon le mode de fonctionnement.

Les dissipateurs thermiques peuvent seulement être utilisés en combinaison avec un conducteur thermique.

Le conducteur thermique peut être utilisé sans dissipateur thermique s'il est monté sur une fixation suffisamment thermiquement conductrice.

3 Fourniture

3.1 E3D352

• Dissipateur thermique et conducteur thermique, prémontés
  • 2 vis à tête cylindrique M5x70
  • 4 vis à tête fraisée M5x16
• Cylindre de serrage
• Notice de montage

3.2 E3D353

• Conducteur thermique et 2 écrous M5, prémontés
  • 2 vis à tête cylindrique M5x65
  • 4 vis à tête fraisée M5x16
• Notice de montage

3.3 E3D354

• 2 dissipateurs et conducteurs thermiques, prémontés
  • 2 vis à tête cylindrique M5x75
  • 8 vis à tête fraisée M5x16
• Cylindre de serrage
• Notice de montage

4 Montage

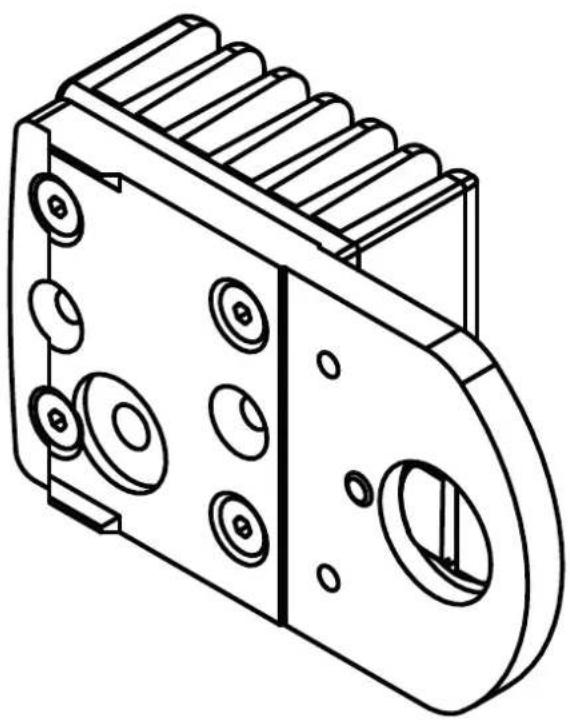

4.1 Monter l'E3D352

L'E3D352 consiste en un dissipateur thermique avec conducteur thermique prémonté.

Monter le dissipateur thermique toujours avec les ailettes orientées verticalement. Cela augmente le rendement.

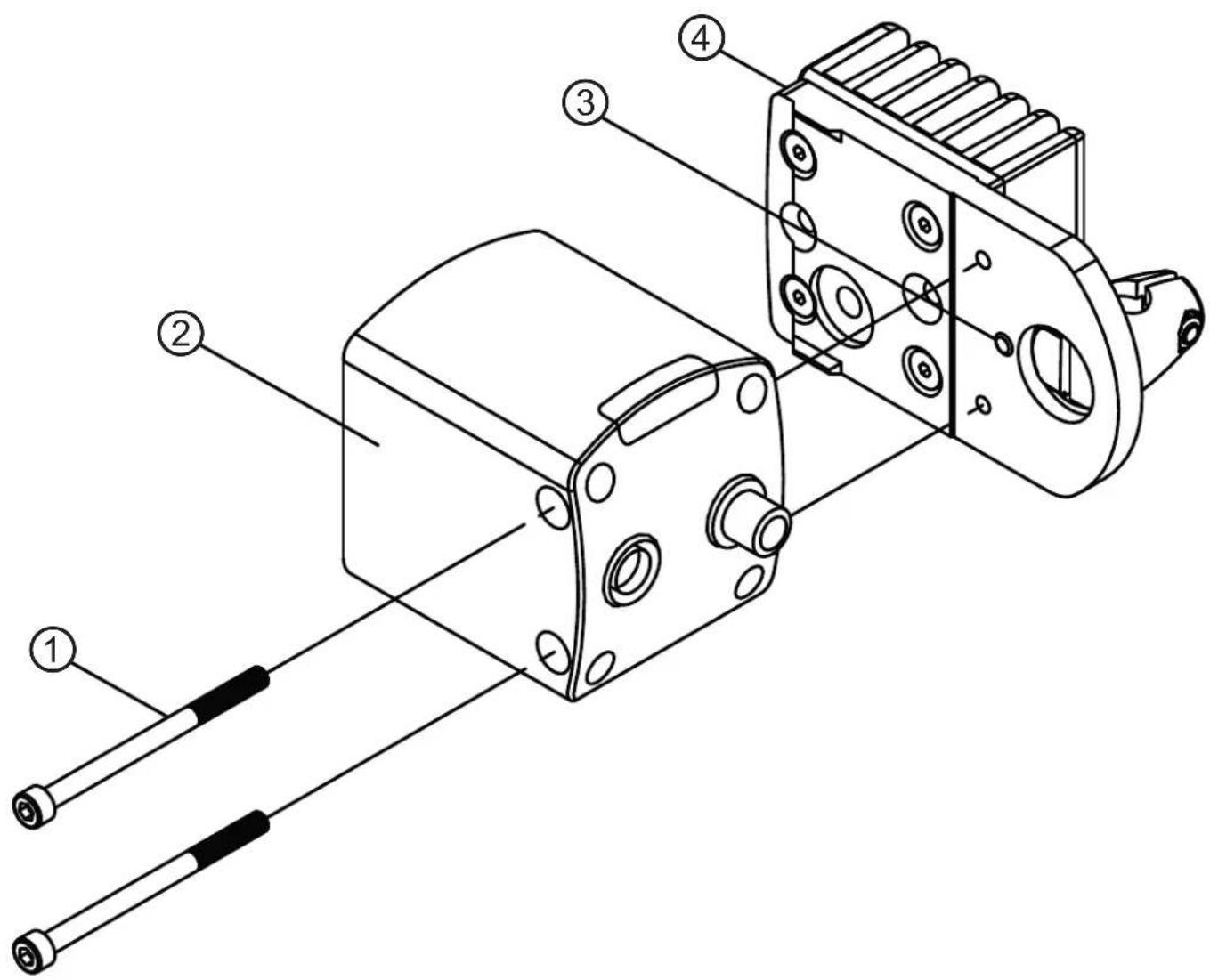

4.1.1 Monter l'E3D352

Le montage de l'E3D352 sur un appareil est décrit ci-dessous. Le dissipateur thermique et le conducteur thermique sont prémontés pour le fonctionnement horizontal de l'appareil.

1. Tenir le conducteur thermique ④ contre l'un des deux côtés de l'appareil ②.
2. Serrer les vis à tête cylindrique M5x70 ① uniformément avec un maximum de 2,5 Nm.
3. Vérifier l'orientation rectiligne et le positionnement sans fente du conducteur thermique ④.

   La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

4. Réduire une fente visible par l'ajustage avec la vis sans tête ③.

   Par l'ajustage, la fente entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de manière plane et sans fente.

5. Serrer les vis à tête cylindrique M5x70 ① uniformément avec un maximum de 2,5 Nm.
6. Monter l'E3D352 sur un profil rond de 14 mm avec le cylindre de serrage.

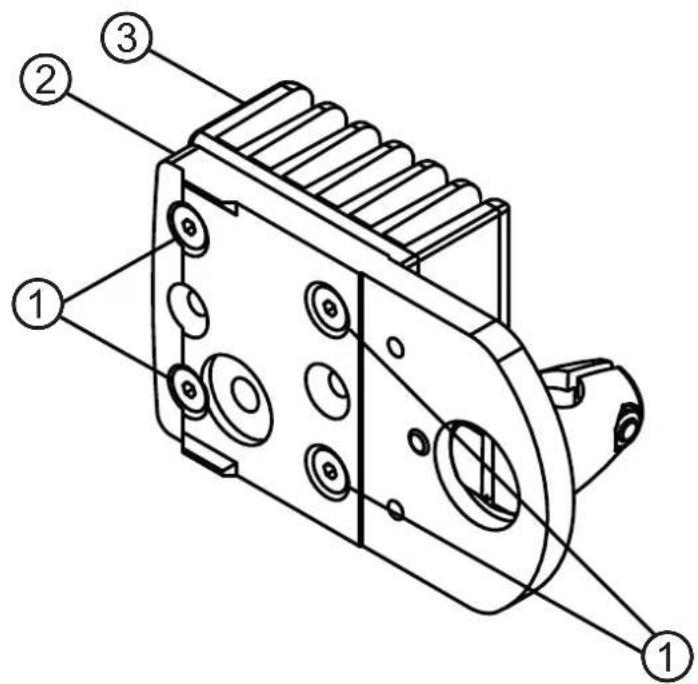

4.1.2 Préparer l'E3D352 pour le fonctionnement vertical de l'appareil

Le montage de l'E3D352 pour le fonctionnement vertical de l'appareil est décrit ci-dessous.

Comme le dissipateur thermique et le conducteur thermique sont prémontés pour le fonctionnement horizontal de l'appareil, le dissipateur thermique doit être tourné de 90 degrés.

Préparer l'E3D352 pour le fonctionnement vertical :

1. Desserrer les vis à tête fraisée ①.
2. Tourner le dissipateur thermique ③ de 90 degrés en sens horaire.

   Les ailettes doivent être orientées verticalement pendant le fonctionnement.

3. Positionner le dissipateur thermique ③ sur les perçages du conducteur thermique ②.
4. Serrer les vis à tête fraisée ① avec un maximum de 3,0 Nm.

Le montage de l'E3D352 est décrit dans (→ 4.1.1 Monter l'E3D352).

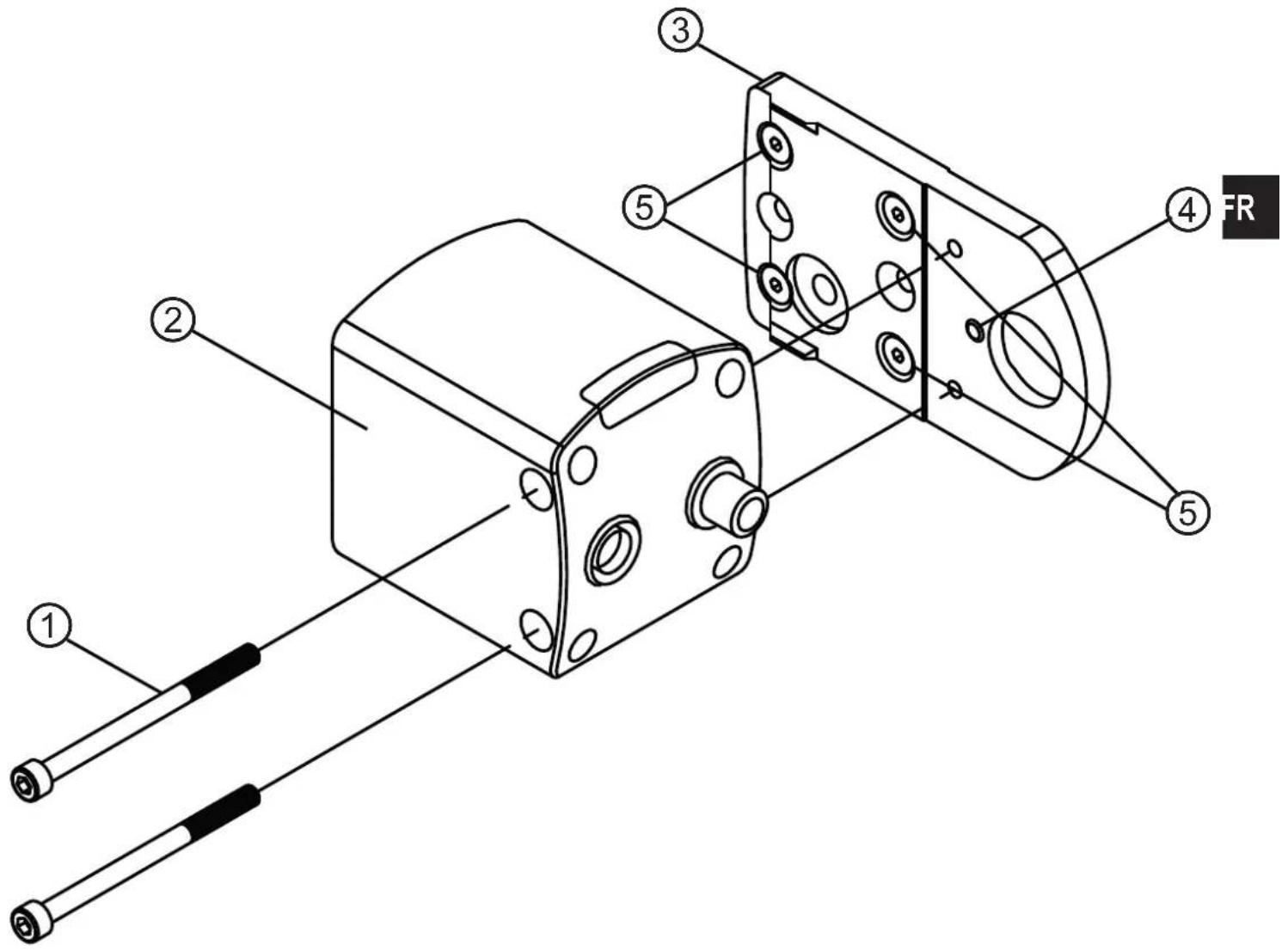

4.2 Monter l'E3D353

L'E3D353 consiste en un conducteur thermique avec écrous prémontés.

Le montage du conducteur thermique sur une fixation et le raccordement de l'appareil au conducteur thermique est décrit ci-dessous.

Monter le conducteur thermique E3D353 sur une fixation suffisamment thermiquement conductrice.

1. Monter le conducteur thermique ③ avec des vis à tête fraisée ⑤ sur une fixation avec un maximum de 3,0 Nm.
2. Tenir un des deux côtés de l'appareil ② contre le conducteur thermique ③.
3. Serrer les vis à tête cylindrique M5x65 ① uniformément avec un maximum de 2,5 Nm.
4. Vérifier l'orientation rectiligne et le positionnement sans fente du conducteur thermique ③.

La température de surface ne peut être réduite que si le conducteur thermique est positionné de manière plane et sans fente.

1. Réduire une fente visible par l'ajustage avec la vis sans tête ④.

Par l'ajustage, la fente entre le conducteur thermique et l'appareil est réduite. Le conducteur thermique doit être positionné de manière plane et sans fente.

1. Serrer les vis à tête cylindrique M5x65 ① uniformément avec un maximum de 2,5 Nm.

4.3 Monter l'E3D354

L'E3D354 consiste en deux dissipateurs thermiques avec conducteurs thermiques prémontés.

Monter les dissipateurs thermiques toujours avec les ailettes orientées verticalement. Cela augmente le rendement.

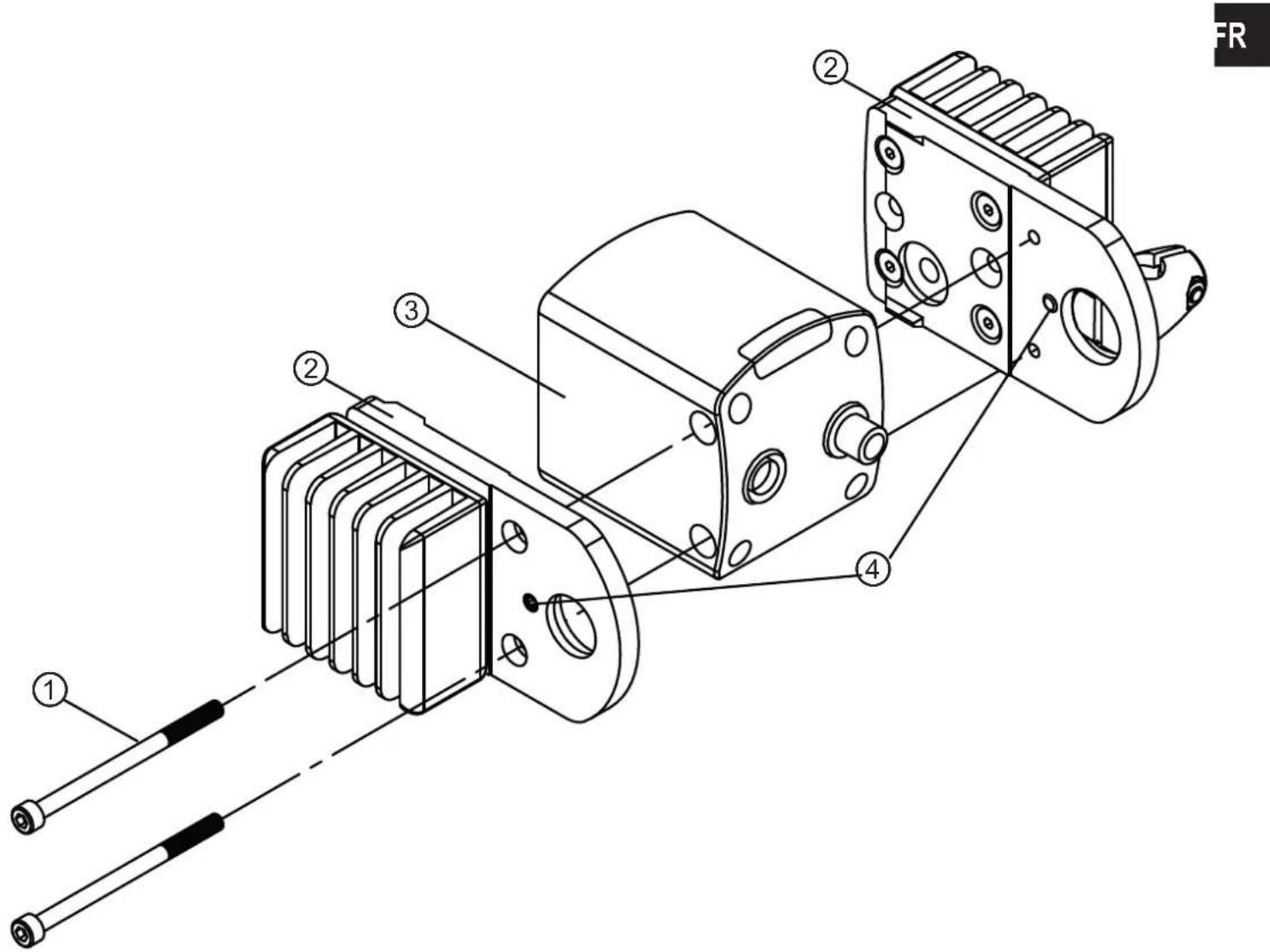

4.3.1 Monter l'E3D354

Le montage de l'E3D354 sur un appareil est décrit ci-dessous. Les dissipateurs thermiques et les conducteurs thermiques sont prémontés pour le fonctionnement horizontal.

1. Tenir les conducteurs thermiques ② contre les côtés de l'appareil ③.

2. Serrer les vis à tête cylindrique M5x75 ① uniformément avec un maximum de 2,5 Nm.

3. Vérifier l'orientation rectiligne et le positionnement sans fente des conducteurs thermiques ②.

La température de surface ne peut être réduite que si les conducteurs thermiques sont positionnés de manière plane et sans fente.

1. Réduire une fente visible par l'ajustage avec la vis sans tête ④.

Par l'ajustage, la fente entre les conducteurs thermiques et l'appareil est réduite. Les conducteurs thermiques doivent être positionnés de manière plane et sans fente.

1. Serrer les vis à tête cylindrique M5x75 ① uniformément avec un maximum de 2,5 Nm.

2. Monter l'E3D354 sur un profil rond de 14 mm avec le cylindre de serrage.

4.3.2 Préparer l'E3D354 pour le fonctionnement vertical de l'appareil

Le montage de l'E3D354 pour le fonctionnement vertical de l'appareil est décrit ci-dessous.

Comme les dissipateurs thermiques et les conducteurs thermiques sont prémontés pour le fonctionnement horizontal de l'appareil, les dissipateurs thermiques doivent être tournés de 90 degrés.

Préparer l'E3D354 pour le fonctionnement vertical :

1. Desserrer les vis à tête fraisée ①.
2. Tourner les deux dissipateurs thermiques ③ de 90 degrés en sens horaire.

   Les ailettes doivent être orientées verticalement pendant le fonctionnement.

3. Positionner les deux dissipateurs thermiques ③ sur les perçages des conducteurs thermiques ②.
4. Serrer les vis à tête fraisée ① avec un maximum de 3,0 Nm.

Le montage de l'E3D354 est décrit dans (→ 4.3.1 Monter l'E3D354).
