Type de produit	Module AS-i analogique d'entrée
Marque	IFM
Modèle	AC2516
Nombre de voies	4 entrées analogiques
Type de mesure	Courant 4...20 mA
Résolution	1 µA
Alimentation	Via AS-i (max. 100 mA) ou externe 24 V TBTP (max. 500 mA)
Alimentation des capteurs	Via AS-i (max. 100 mA) ou externe 24 V (max. 500 mA)
Raccordement	Connecteurs M12 à 5 broches
Profil AS-i	S-7.3.E
Nombre max. de modules par faisceau AS-i	31
Temps de conversion (1 voie)	20 ms
Temps de conversion (4 voies)	240 ms
Résistance d'entrée (courant)	< 50 Ω
Indicateurs LED	PWR (verte), AUX (verte), FAULT (rouge), AI1-AI4 (jaunes)
Adressage	Par unité d'adressage AC1144 ou cordon E70213
Montage	Sur embase de câblage, couple 0,8 Nm
Protection	Indice de protection IP (non spécifié, usage industriel)
Entretien	Aucun entretien particulier. Nettoyer avec un chiffon sec.
Sécurité	Respecter les consignes de montage et de câblage. Alimentation TBTP.
Pièces détachées	Embases de câblage (AC5000, AC5003, etc.), cordon d'adressage E70213
Réparabilité	Module non réparable. Remplacer par un neuf.
Informations générales	Conforme à la spécification AS-i V2.1. Bidirectionnel.

FOIRE AUX QUESTIONS - AC2516 IFM

Comment adresser le module AC2516 ?

Utilisez une unité d'adressage AC1144 pour affecter une adresse entre 1 et 31. Si l'embase de câblage dispose d'une prise d'adressage (AC5010/AC5011), utilisez le cordon E70213 pour un adressage ultérieur.

Quels capteurs peuvent être raccordés ?

Des capteurs de courant 4...20 mA à 2, 3 ou 4 fils. Le raccordement dépend du type de capteur : avec ou sans alimentation propre.

Que signifie le clignotement des LED jaunes AI ?

Les LED jaunes AI clignotent si le signal analogique est en dehors de la plage de mesure, si aucun capteur n'est raccordé ou en cas de rupture de fil.

Comment configurer le shunt interne pour les capteurs 4 fils ?

Pour un capteur 4 fils, désactivez le shunt interne en mettant le bit de paramètre P0 à 0 via le maître AS-i.

Quelle alimentation utiliser pour les capteurs ?

L'alimentation des capteurs peut se faire via l'AS-i (max. 100 mA total) ou via une alimentation externe 24 V TBTP (max. 500 mA). Si le courant total dépasse 100 mA, une alimentation externe est nécessaire.

Comment interpréter la LED FAULT rouge ?

Une LED FAULT allumée indique une erreur de communication AS-i (adresse 0 par exemple). Un clignotement signale un défaut de périphérique (signal hors plage, fil rompu, etc.).

Quelle est la plage de mesure du AC2516 ?

La plage nominale est de 4 à 20 mA. En deçà de 4 mA, la valeur est <1 mA (rupture) ; au-delà de 20 mA, jusqu'à 23 mA est toléré ; au-dessus, la LED clignote.

Comment activer ou désactiver une voie ?

Utilisez les bits de paramètres P1 et P2 du maître AS-i. Par exemple, P1=0, P2=0 active seulement la voie 1 ; P1=1, P2=1 active les 4 voies.

Quel est le temps de transmission pour 2 voies ?

Le temps de conversion est de 120 ms, et la transmission via AS-i prend environ 70 ms (2 × 7 cycles × 5 ms), soit un total d'environ 190 ms.

Puis-je utiliser une embase de câblage sans prise d'adressage ?

Oui, mais dans ce cas, vous devez adresser le module avant montage sur l'embase, en utilisant une unité d'adressage AC1144.

MODE D'EMPLOI AC2516 IFM

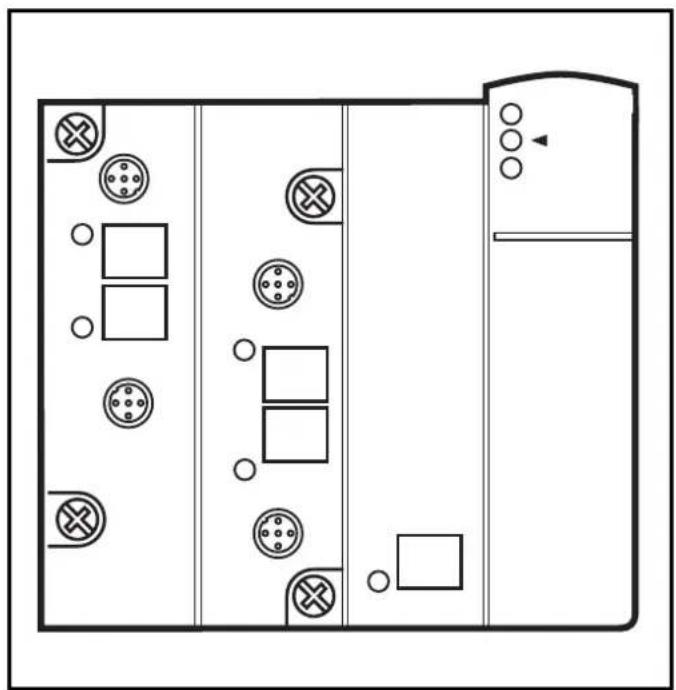

Montageanleitung Installation instructions Notice de montage

ASinterface

AS-i Modul AS-i module Module AS-i

AC2516
AC2517
AC2566

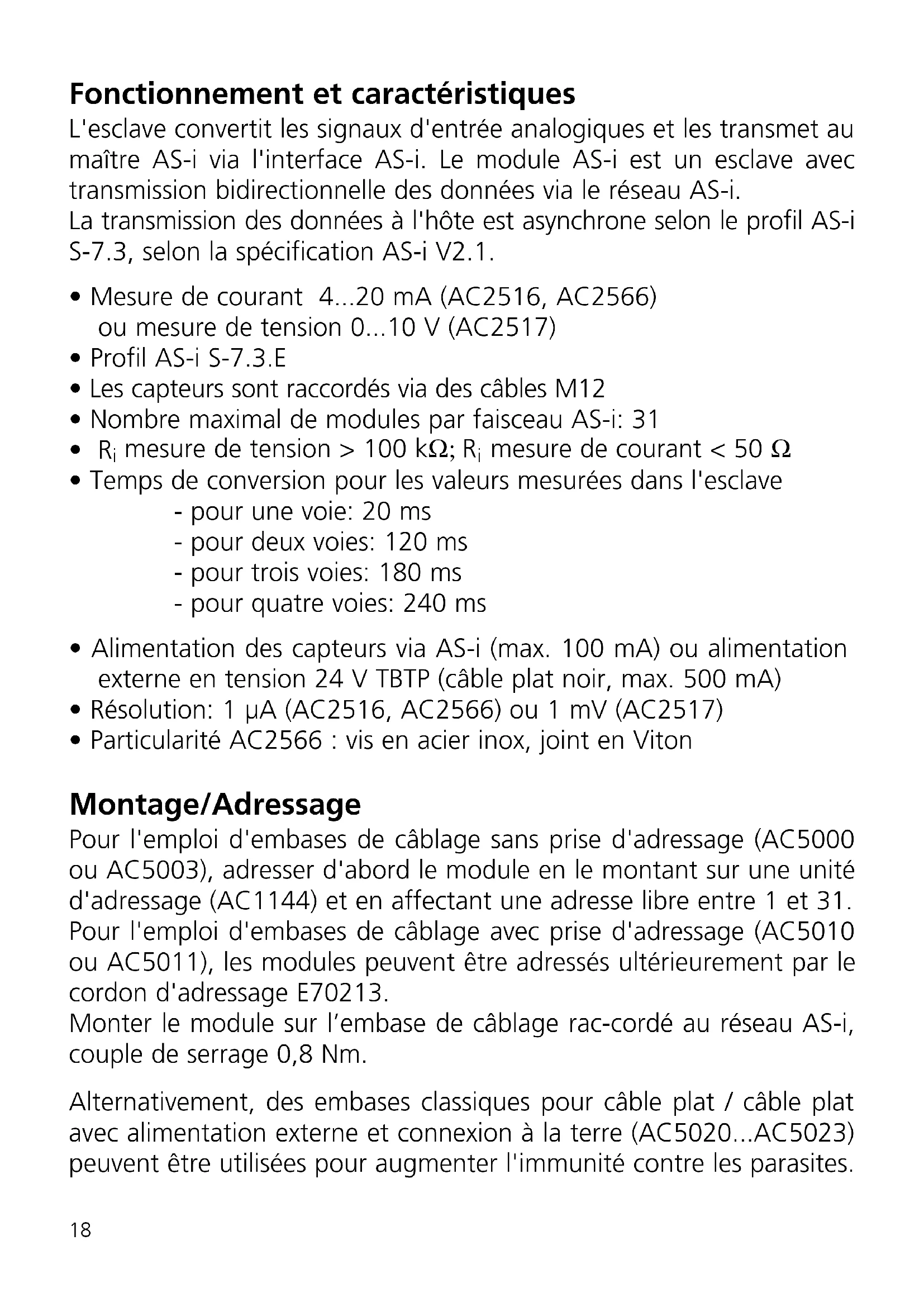

Fonctionnement et caractéristiques

L'esclave convertit les signaux d'entrée analogiques et les transmet au maître AS-i via l'interface AS-i. Le module AS-i est un esclave avec transmission bidirectionnelle des données via le réseau AS-i.

La transmission des données à l'hôte est asynchrone selon le profil AS-i S-7.3, selon la Specification AS-i V2.1.

• Mesure de courant 4...20 mA (AC2516, AC2566)

ou mesure de tension 0...10 V (AC2517)

• Profil AS-i S-7.3.E
• Les capteurs sont raccordés via des cables M12
• Nombre maximal de modules par faisceau AS-i: 31
• R_i mesure de tension >100k ; R_j mesure de courant < 50

• Temps de conversion pour les valeurs mesurées dans l'esclave

• pour une voie: 20 ms

• pour deux voies: 120 ms
• pour trois voies: 180 ms

• pour quatre voies: 240 ms

• Alimentation des capteurs via AS-i (max. 100 mA) ou alimentation externe en tension 24 V TBTP (cable plat noir, max. 500 mA)

• Résolution: 1 A (AC2516, AC2566) ou 1mV (AC2517)
• Particularité AC2566 : vis en acier inox, joint en Viton

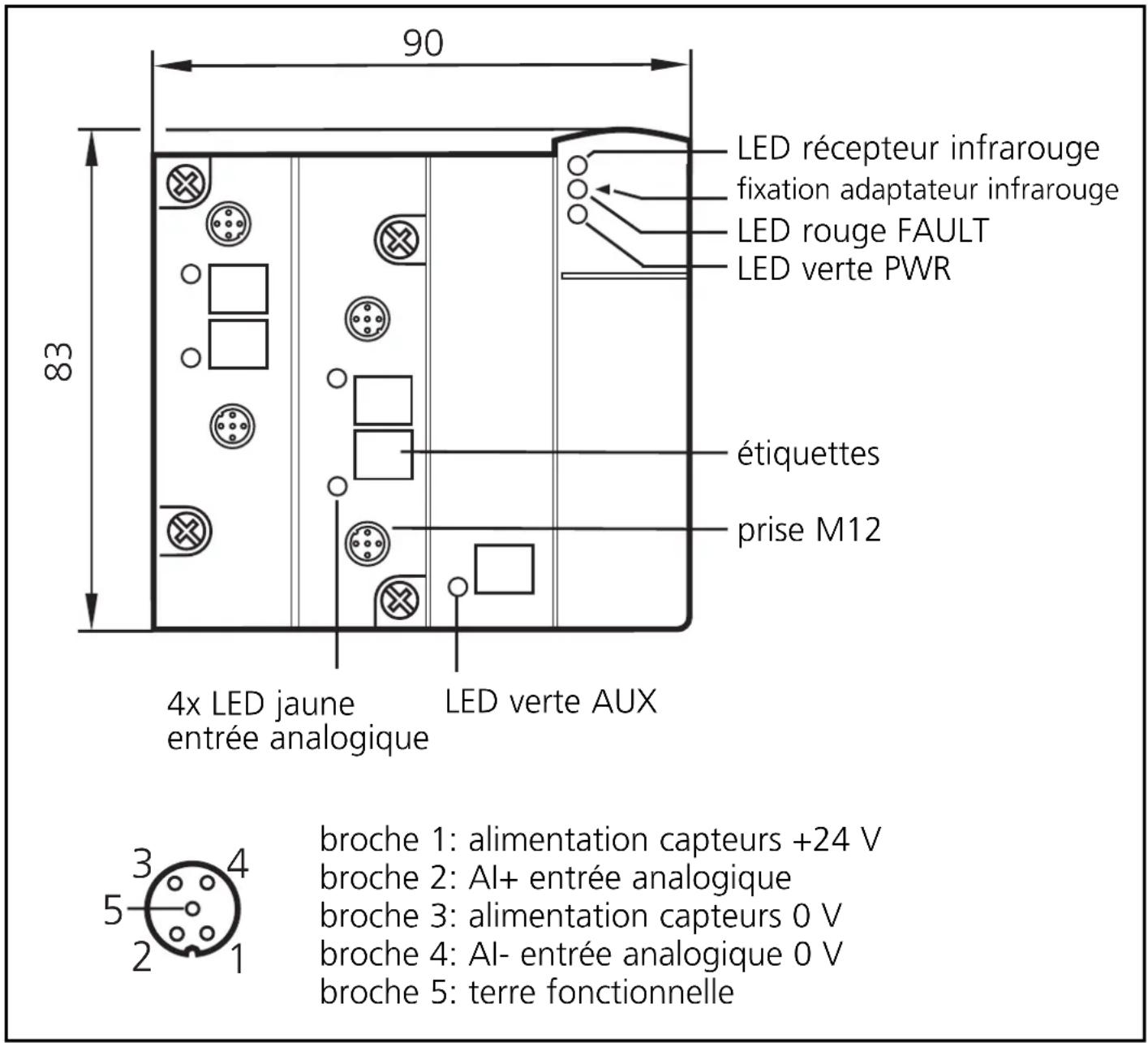

Montage/Adressage

Pour l'emploi d'embases de câblage sans prise d'adressage (AC5000 ou AC5003), adresser d'abord le module en le montant sur une unité d'adressage (AC1144) et en affectant une adresse libre entre 1 et 31. Pour l'emploi d'embases de câblage avec prise d'adressage (AC5010 ou AC5011), les modules peuvent être adressés ultérieurement par le cordon d'adressage E70213.

Monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8 Nm.

Alternativement, des embases classiques pour cable plat / cable plat avec alimentation externe et connexion à la terre (AC5020...AC5023) peuvent être utilisées pour augmenter l'immunité contre les parasites.

Raccordement électrique

Le module analogique est raccordé à l'interface AS-i via l'interface EMS standardisée (alimentation via AS-i) ou via l'interface E-EMS (alimentation en tension externe 24 V TBTP).

Pour une alimentation externe en 24 V une embase de câblage pour cable plat avec alimentation externe (AC5003 ou AC5011) doit être sélectionnée.

En cas d'un total de plus de 100mA pour l'alimentation de tous les capteurs, une alimentation externe en 24 V TBTP est nécessaire.

L'alimentation est automatiquement changée quand la tension externe 24 V est appliquée.

Risque de destruction:

Si un capteur combiné est raccordé (broche 2: sortie analogue, broche 4: sortie 24 V) il faut s'assurer que la sortie de commutation ne peut pas commuter. Ceci se fait par le réglage correspondant du capteur combiné (p.ex. par la selection d'un seuil de commutation qui ne peut pas être atteint ou la configuration NPN).

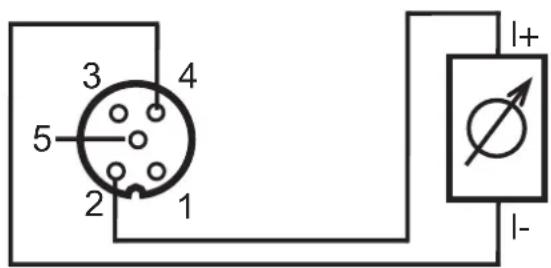

Mesure de courant AC2516, AC2566

Pour tous les raccordements suivants le raccordement indiqué se refère au module analogue.

Si un shunt externe entre la broche 3 et la broche 4 est utilisé, le shunt interne peut être désactivé par la remise du bit de paramètre P0!

Le shunt interne (broche 3 et broche 4) doit être activé via le bit de paramètre P0.

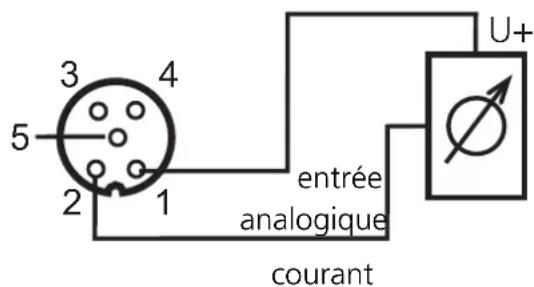

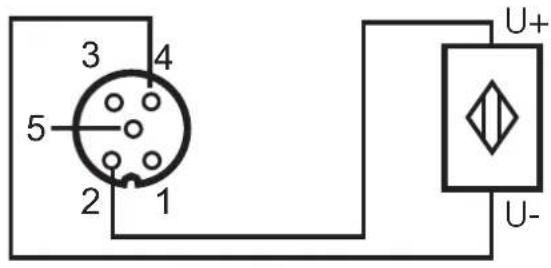

Raccordement d'un capteur 2 fils sans alimentation propre

broche 1: alimentation capteurs +24 V

broche 2: Al+ entrée analogue

broche 3: alimentation capteurs 0V

broche 4: Al- entree analogue 0 V

broche 5: terre fonctionnelle

Raccordement d'un capteur 2 fils avec alimentation propre

broche 1: alimentation capteurs +24 V

broche 2: Al+ entrée analogue

broche 3: alimentation capteurs 0V

broche 4: Al- entree analogue O V

broche 5: terre fonctionnelle

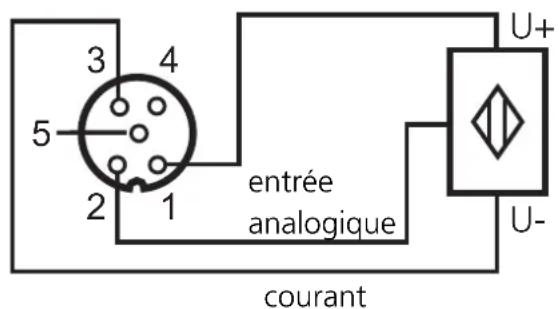

Raccordement d'un capteur 3 fils sans alimentation propre

broche 1: alimentation capteurs +24 V
broche 2: Al+ entree analogue
broche 3: alimentation capteurs 0 V
broche 4: Al- entree analogue 0 V
broche 5: terre fonctionnelle

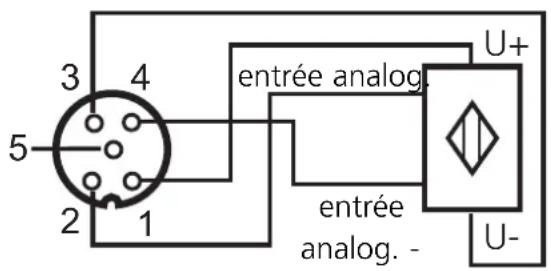

Raccordement d'un capteur 4 fils sans alimentation propre

broche 1: alimentation capteurs +24 V
broche 2: Al+ entrée analogue
broche 3: alimentation capteurs 0 V
broche 4: Al- entrée analogue 0 V
broche 5: terre fonctionnelle

Si un capteur 4 fils est raccordé, le shunt interne entre la broche 3 et la broche 4 doit être désactivé par la remise du bit de paramètre P0.

Mesure de tension AC2517

Le bit de paramètre P0 n'a pas d'importance pour le module AC2517!

Raccordement d'un capteur 2 fils sans alimentation propre

broche 1: alimentation capteurs +24 V
broche 2: Al+ entrée analogue
broche 3: alimentation capteurs 0 V
broche 4: Al- entrée analogue 0 V
broche 5: terre fonctionnelle

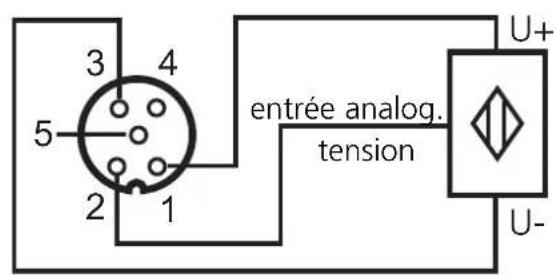

Raccordement d'un capteur 3 fils sans alimentation propre

broche 1: alimentation capteurs +24 V
broche 2: Al+ entree analogue
broche 3: alimentation capteurs 0 V
broche 4: Al- entree analogue 0 V
broche 5: terre fonctionnelle

Si un capteur 3 fils sans alimentation propre est raccordé, le shunt entre la broche 3 et la broche 4 doit être crée en externe!

Paramétrage des modules analogiques

Bits de paramètres	Désignation	Description
P0(ne pas utilisé pour AC2517)	Sélection2/3 fils / 4 fils	1 fonctionnement 2/3 fils (shunt actif)0 fonctionnement 4 fils (shunt inactif)
P1, P2	activation des voies	P1|P2|voie1|voie2|voie3|voie400actif non actif non actif non actifnon actif011actif actif non actif non actif101actif actif actif non actif111actif actif actif actif
P3	défaut de périphérique	1 affichage défaut de périphérique actif0 affichage défaut de périphérique non actif

Fonctionnement AC2516, AC2566

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED jaunes Al-1...Al-4 allumées :

signal analogue dans la plage de mesure

• LED jaunes AI-1...AI-4 clignotant :

signal analogique en dehors de la plage de mesure, aucun capteur raccordé ourupture d'un fil

• LED jaunes Al-2...Al-4 éteintes :

aucun capteur raccordé

(au moins une LED clignote parce qu'il n'est pas possible de désactiver toutes les voies via le bit de paramètre P1/P2 (activation des voies, voie 1 est toujours activée)

• LED verte PWR allumée :

tension AS-i appliquée

• LED verte AUX allumée :

tension 24 V externe appliquée

• LED rouge FAULT allumée :

erreur de communication AS-i, par ex. adresse d'esclave 0

• LED rouge FAULT clignote :

défaut de périphérique*

• Défaut de périphérique

Un défaut de périphérique est signalé :

• si au moins l'un des signaux analogiques est en dehors de la plage de valeurs
• si rien n'est raccordé à au moins une voie analogue bien que la voie correspondante soit activée
• si un fil est rompu

Fonctionnement AC2517

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED jaunes Al-1...Al-4 allumées :

voie correspondante est activée

signal analogue dans la plage de mesure ou aucun capteur raccordé (il n'est pas possible de différencier si le signal 0 V est appliqué ou si aucun capteur n'est raccordé)

(voie 1 est toujours activée)

• LED jaunes Al-1...Al-4 clignotant : signal analogique en dehors de la plage de mesure (en dehors de la plage admissible)
• LED jaunes Al-2...Al-4 éteintes : voie correspondante non activée
• LED verte PWR allumée : tension AS-i appliquée
• LED verte AUX allumée : tension 24 V externe appliquée
• LED rouge FAULT allumée : erreur de communication AS-i, par ex. adresse d'esclave 0
• LED rouge FAULT clignote : défaut de périphérique*
• Défaut de périphérique Un défaut de périphérique est signalé :
• si au moins l'un des signaux analogiques est en dehors de la plage de valeurs

Plage de mesure des modules de sortie analogiques

Les plages de mesure et leur signification sont indiqués dans les tableaux suivants:

Module d'entrée analogiques 4...20 mA - AC2516, AC2566

Plage 4 ... 20 mA	Unités déc.	Unités hexa LED	AI1...AI4 analogique	Signification
< 1 mA	32767	7FFF	clignote	rupture d'un fil
1 mA ...	1000 ... 3999	3E8 ... 0F9F allumée en-dessous de la plage nominale
3,999 mA
4 mA ...	4000 ... 20000	0FA0 ... 4E20	allumée plage nominale
20 mA
20,001 mA ...	20001 ... 23000	4E21 ... 59D8	allumée	au-dessus de la plage nominale
23 mA
> 23 mA	32767	7FFF	clignote	en-dehors de la plage admissible

Module d'entrée analogiques 0...10 V - AC2517

Plage 0 ... 10 V	Unités déc.	Unités hexa LED	AI1...AI4 analogique	Signification
0 ... 10 V 000	0 ... 10000 0000	... 2710 allumée	plage nominale
10,001 V ... 11,5 V	10001 ... 11500	2711 ... 2CEC allumée au-dessus de	la plage nominale
> 11,5 V	32767	7FFF	clignote	en dehors de la plage admissible

Temps de transmission des valeurs analogiques

Le temps de transmission des valeurs analogiques dépend du temps de conversion des signaux numériques en signaux analogiques dans le module AS-i et du temps de transmission via l'interface AS-i.

Exemple: Temps de transmission de 2 voies analogiques

Le temps de conversion pour 2 signaux d'entrée analogiques en signaux numériques est de 120 ms. La transmission des 2 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5 ms par cycle AS-i, il en résultat un temps de transmission via l'interface AS-i de 2 × 7 × 5 ms = 70 ms.

Dans le cas idéal le temps de transmission total pour la transmission de 2 valeurs analogiques est de 120 ms (temps de conversion) + 70 ms (temps de transmission) = 190 ms.

Exemple: Temps de transmission de 4 voies analogiques

Le temps de conversion pour 4 signaux d'entrée analogiques en signaux numériques est de 240 ms. La transmission des 4 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5 ms par cycle AS-i, il en résultat un temps de transmission via l'interface AS-i de 4 × 7 × 5 ms = 140 ms. Dans le cas idéal le temps de transmission total pour la transmission de 4 valeurs analogiques est de 240 ms (temps de conversion) + 140 ms (temps de transmission) = 380 ms.
