Produkttyp	AS-i Analog-Eingangsmodul
Marke	IFM
Modell	AC2516
Anzahl der Kanäle	4 analoge Eingänge
Messart	Strom 4...20 mA
Auflösung	1 µA
Spannungsversorgung	Über AS-i (max. 100 mA) oder extern 24 V SELV (max. 500 mA)
Sensorversorgung	Über AS-i (max. 100 mA) oder extern 24 V (max. 500 mA)
Anschluss	M12-Steckverbinder, 5-polig
AS-i Profil	S-7.3.E
Max. Anzahl Module pro AS-i Strang	31
Wandlungszeit (1 Kanal)	20 ms
Wandlungszeit (4 Kanäle)	240 ms
Eingangswiderstand (Strom)	< 50 Ω
LED-Anzeigen	PWR (grün), AUX (grün), FAULT (rot), AI1-AI4 (gelb)
Adressierung	Über Adressiereinheit AC1144 oder Kabel E70213
Montage	Auf Verdrahtungsbasis, Drehmoment 0,8 Nm
Schutzart	Schutzart IP (nicht angegeben, Industrieanwendung)
Wartung	Keine besondere Wartung. Mit einem trockenen Tuch reinigen.
Sicherheit	Montage- und Verdrahtungshinweise beachten. Spannungsversorgung SELV.
Ersatzteile	Verdrahtungsbasen (AC5000, AC5003, usw.), Adressierkabel E70213
Reparierbarkeit	Modul nicht reparierbar. Durch ein Neues ersetzen.
Allgemeine Informationen	Konform zur AS-i Spezifikation V2.1. Bidirektional.

Häufig gestellte Fragen - AC2516 IFM

Wie wird das Modul AC2516 adressiert?

Verwenden Sie eine Adressiereinheit AC1144, um eine Adresse zwischen 1 und 31 zuzuweisen. Wenn die Verdrahtungsbasis über eine Adressierbuchse (AC5010/AC5011) verfügt, verwenden Sie das Kabel E70213 für eine spätere Adressierung.

Welche Sensoren können angeschlossen werden?

Stromsensoren 4...20 mA mit 2, 3 oder 4 Leitern. Der Anschluss hängt vom Sensortyp ab: mit oder ohne eigener Spannungsversorgung.

Was bedeutet das Blinken der gelben AI-LEDs?

Die gelben AI-LEDs blinken, wenn das Analogsignal außerhalb des Messbereichs liegt, kein Sensor angeschlossen ist oder ein Drahtbruch vorliegt.

Wie konfiguriere ich den internen Shunt für 4-Leiter-Sensoren?

Setzen Sie bei einem 4-Leiter-Sensor den Parameterbit P0 auf 0 über den AS-i Master, um den internen Shunt zu deaktivieren.

Welche Spannungsversorgung für die Sensoren verwenden?

Die Sensorversorgung kann über AS-i (max. 100 mA gesamt) oder über eine externe 24 V SELV (max. 500 mA) erfolgen. Wenn der Gesamtstrom 100 mA überschreitet, ist eine externe Versorgung erforderlich.

Wie ist die rote FAULT-LED zu interpretieren?

Eine leuchtende FAULT-LED zeigt einen AS-i Kommunikationsfehler an (z.B. Adresse 0). Ein Blinken signalisiert einen Gerätefehler (Signal außerhalb des Bereichs, Drahtbruch usw.).

Was ist der Messbereich des AC2516?

Der Nennbereich beträgt 4 bis 20 mA. Unter 4 mA liegt der Wert <1 mA (Drahtbruch); über 20 mA hinaus sind bis zu 23 mA toleriert; darüber blinkt die LED.

Wie aktiviere oder deaktiviere ich einen Kanal?

Verwenden Sie die Parameterbits P1 und P2 des AS-i Masters. Z.B. P1=0, P2=0 aktiviert nur Kanal 1; P1=1, P2=1 aktiviert alle 4 Kanäle.

Wie lang ist die Übertragungszeit für 2 Kanäle?

Die Wandlungszeit beträgt 120 ms, und die Übertragung über AS-i dauert etwa 70 ms (2 × 7 Zyklen × 5 ms), also insgesamt etwa 190 ms.

Kann ich eine Verdrahtungsbasis ohne Adressierbuchse verwenden?

Ja, aber in diesem Fall müssen Sie das Modul vor der Montage auf der Basis mit einer Adressiereinheit AC1144 adressieren.

BEDIENUNGSANLEITUNG AC2516 IFM

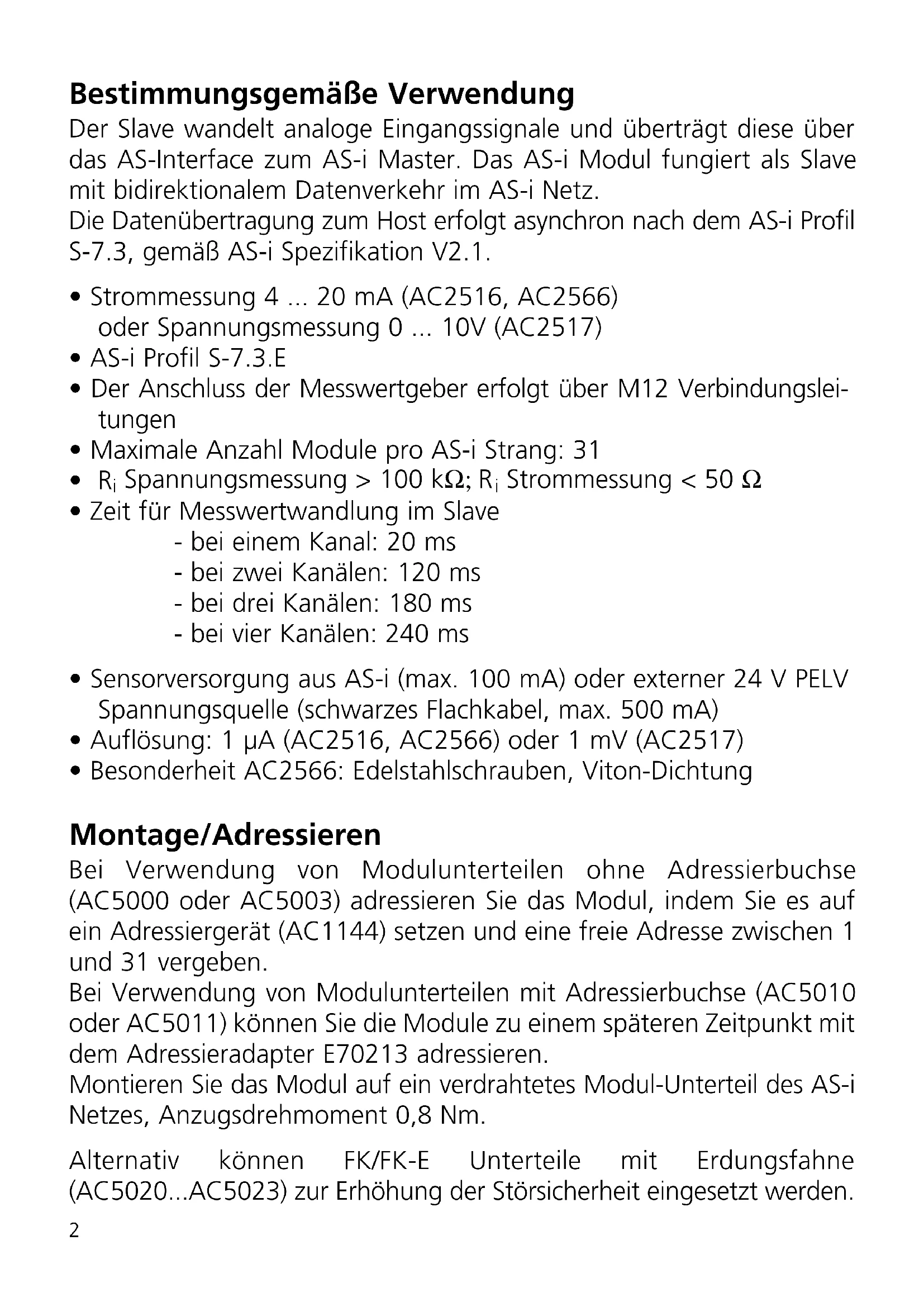

Bestimmungsgemäß Verwendung

Der Slave wandelt analoge Eingangssignale und überträgt diese über das AS-Interface zum AS-i Master. Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i Netz.

Die Datenübertragung zum Host erfolgt asynchron nach dem AS-i Profil S-7.3, gemäß AS-i Spezifikation V2.1.

• Strommessung 4 ... 20 mA (AC2516, AC2566)
  oder Spannungsmessung 0 ... 10V (AC2517)
  AS-i Profil S-7.3.E
• Der Anschluss der Messwertgeber erfolgt über M12 Verbindungsleitungen
• Maximale Anzahl Module pro AS-i Strang: 31
• R_i Spannungsmessung > 100 k ; R_i Strommessung < 50

• Zeit für Messwertwandlung im Slave

• bei einem Kanal: 20 ms

• bei zwei Kanälen: 120 ms
• bei drei Kanälen: 180 ms

• bei vier Kanälen: 240 ms

• Sensorversorgung aus AS-i (max. 100 mA) oder externer 24 V PELV Spannungsquelle (schwarzes Flachkabel, max. 500 mA)

• Auflösung: 1 A (AC2516, AC2566) oder 1mV (AC2517)
• Besonderheit AC2566: Edelstahlschrauben, Viton-Dichtung

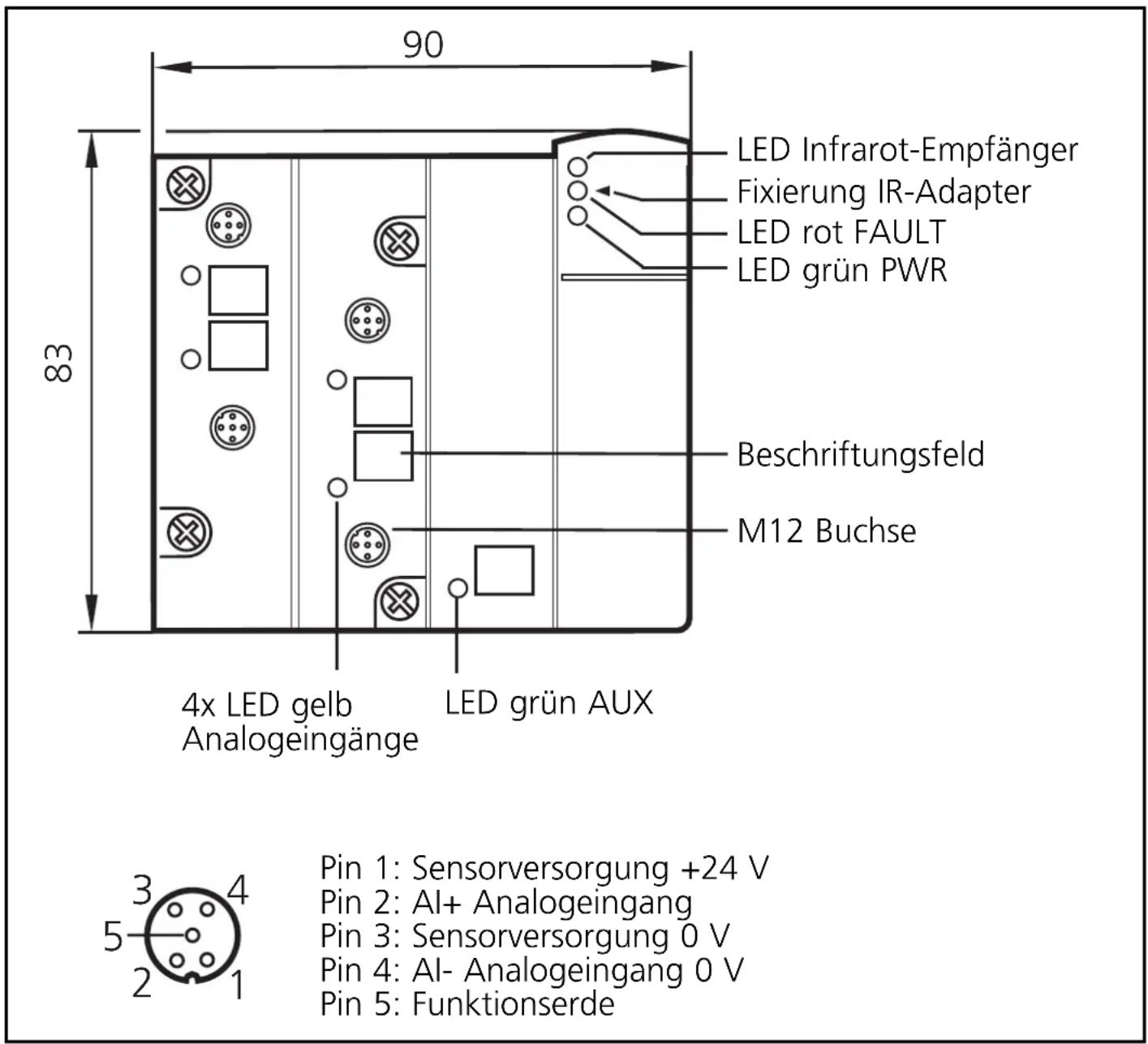

Montage/Adressieren

Bei Verwendung von Modulunterhalten ohne Adressierbuchse (AC5000 oder AC5003) adressieren Sie das Modul, indem Sie es auf ein Adressiergerät (AC1144) setzen und eine frei Adresse zwischen 1 und 31 vergeben.

Bei Verwendung von Modulunterhalten mit Adressierbuchse (AC5010 oder AC5011) können Sie die Module zu einem späteren Zeitpunkt mit dem Adressieradapter E70213 adressieren.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8 Nm.

Alternative können FK/FK-E Unterteile mit Erdungsfahne (AC5020...AC5023) zur Erhöhung der Störlicherheit eingesetzt werden.

Elektrischer Anschluss

Das Analogmodul wird über die standardisierte EMS (Versorgung aus AS-i) oder aus der E-EMS (Versorgung aus ext. 24 V PELV Spannungsquelle) an das AS-Interface angeschlossen.

Wenn eine Versorgung aus der externen 24 V erfolgen soll, muss ein FK-E Unterverteil (AC5003 oder AC5011) gewählt werden.

Werden für die Versorgung der Sensoren in Summe mehr als 100mA besteht, muss die Versorgung über eine externe 24 V PELV Spanningsquelle erfolgen.

Die Umschaltung der Versorgung erfolgt automatisch bei Anlegen der externen 24 V Spannung.

Zerstörungsgefahr:

Stellen Sie bei Anschluss eines Kombisensors (Pin 2: Analogausgang, Pin 4: 24 V Ausgang) saber, dass der Schaltausgang nicht schalten kann. Dies erreichen Sie durch entsprechende Einstellung des Kombisensors (z.B. durch die Auswahr eines nicht erreichbaren Schaltpunktes oder durch die Konfiguration NPN-schaltend).

Strommessung AC2516, AC2566

Bei allen folgenden Anschlussbelegungen bezieht sich die dargesteltere Pinbelegung auf das Analogmodul.

Bei Verwendung einer externen Brücke zwischen Pin 3 und Pin 4 kann die interne Brücke durch zusücksetzen des Parameterbit P0 auch deaktiviert werden!

Die interne Brücke (Pin 3 und Pin 4) muss über das Parameterbit P0 aktiviert werden.

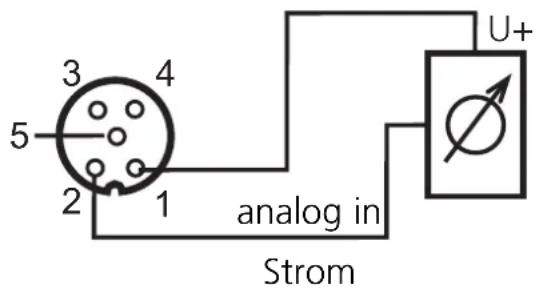

Anschlussbelegung eines 2-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung +24 V

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0V

Pin 4: Al-Analogeingang 0V

Pin 5: Funktionserde

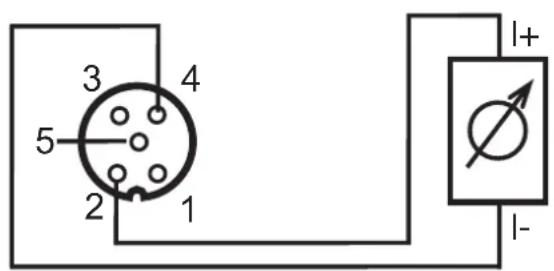

Anschlussbelegung eines 2-Draht-Sensors mit eigener Versorgung

Pin 1: Sensorversorgung +24 V

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0V

Pin 4: Al- Analogeingang 0 V

Pin 5: Funktionserde

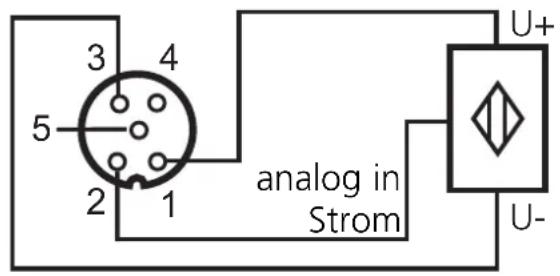

Anschlussbelegung eines 3-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung
Pin 2: Al+ Analogeingang
Pin 3: Sensorversorgung 0V
Pin 4: Al-Analogeing 0 V
Pin 5: Funktionserde

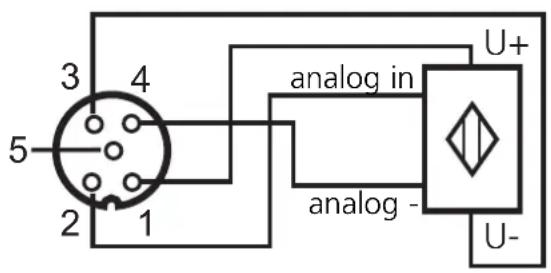

Anschlussbelegung eines 4-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung +24 V
Pin 2: Al+ Analogeingang
Pin 3: Sensorversorgung 0V
Pin 4: Al- Analogeingang 0V
Pin 5: Funktionserde

Bei Anschluss eines 4-Draht Sensors muss die interne Brücke zwischen Pin 3 und Pin 4 deaktiviert werden, setzen Sie dazu das Parameterbits P0 darüber.

Spannungsmessung AC2517

Das Parameterbit P0 hat bei beim AC2517 keine Bedeutung!

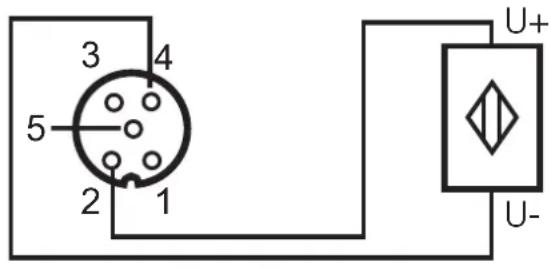

Anschlussbelegung eines 2-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung +24 V
Pin 2: Al+ Analogeingang
Pin 3: Sensorversorgung 0V
Pin 4: Al- Analogeing 0 V
Pin 5: Funktionserde

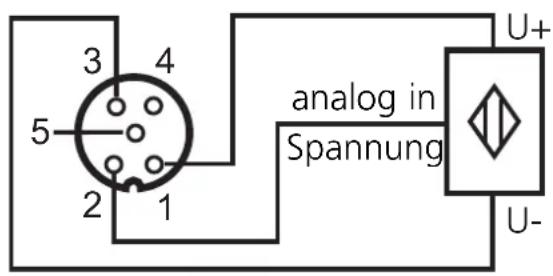

Anschlussbelegung eines 3-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung
Pin 2: Al+ Analogeingang
Pin 3: Sensorversorgung 0V
Pin 4: Al- Analogeing 0 V
Pin 5: Funktionserde

Die Brücke zwischen Pin 3 und Pin 4 muss beim Anschluß eines 3-Draht-Sensors ohne eigene Versorgung extern hergestellt werden!

Parametrierung der Analogmodule

Parameterbit	Bezeichnung	Beschreibung
P0 (bei AC2517 nicht genutzt)	Umschaltung 2-/3-Leiter / 4-Leiter	1	2-/3-Leiter Betrieb (Brücke aktiv)
		0	4-Leiter Betrieb (Brücke inaktiv)
P1, P2	Kanalfreigabe	P1	P2	Kanal1	Kanal2	Kanal3	Kanal4
		0	0	ein	aus	aus	aus
		0	1	ein	ein	aus	aus
		1	0	ein	ein	ein	aus
		1	1	ein	ein	ein	ein
P3	Peripheriefehler	1	Peripheriefehleranzeige aktiv
		0	Peripheriefehleranzeige nicht aktiv

Betrieb AC2516, AC2566

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED gelb Al-1...Al-4 an: Analoges Signal im Messbereich
• LED gelb AI-1...AI-4 blinkt:Analoges Signal außerhalb des Messbereichs, kein Sensor angeschlossen bzw. Drahtbruch
• LED gelb Al-2...Al-4 aus: kein Sensor angeschlossen (mindestens eine LED blinkt, da über das Parameterbit P1/P2 (Kanalfreigabe) nicht alle Kanäle deaktiviert werden können (Kanal 1 ist immer freilegegeben)
• LED grün PWR an: AS-i Spannung liegt an
• LED grün AUX an: Externe 24 V-Spannung liegt an
• LED rot FAULT an: AS-i Kommunikationsfehler, z. B. Slave-adresse 0

• LED rot FAULT blinkt: Peripheriefehler*

• Peripheriefehler

Ein Peripheriefehler wird angezeigt:

• wenn mindestens eines der analogen Signale außerhalb des Wertebereiches ist
• wenn an mindestens einem analogen Kanal nichts angeschlossen ist, obwohl der entsprechende Kanal freiGegeben ist
• wenn ein Drahtbruch vorliegt

Betrieb AC2517

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED gelb Al-1...Al-4 an: Entsprechender Kanal ist freiigegeben Analoges Signal im Messbereich bzw. kein Sensor angeschlossen (es ist keine Unterscheidung möglich, ob das 0 V-Signal anliegt oder kein Sensor angeschlossen ist) (Kanal 1 ist immer freiigegeben)

• LED gelb AI-1...AI-4 blinkt: Analoges Signal außerhalb des Messbereichs (Überlauf)

• LED gelb Al-2...Al-4 aus: Entsprechender Kanal nicht freigegeben

• LED grün PWR an: AS-i Spannung liegt an
• LED grün AUX an: Externe 24 V-Spannung liegt an
• LED rot FAULT an: AS-i Kommunikationsfehler, z. B. Slave-adresse 0

• LED rot FAULT blinkt: Peripheriefehler*

• Peripheriefehler

Ein Peripheriefehler wird angezeigt:

• wenn mindestens eines der analogen Signale außerhalb des Wertebereiches ist

Messbereich der Analogeingangsmodule

Die Messbereiche und deren Bedeutung entnehmen Sieitte den fol-genden Tabellen:

Analogeingangsmodul 4 ... 20 mA - AC2516, AC2566

Bereich 4 ... 20 mA	Einheiten dez.	Einheiten hex.	LED AI1...AI4 Analog	Bedeutung
< 1 mA 327	67 7FFF blinkt Drahtbruch
1 mA ...	1000 ... 3999	03E8 ... 0F9F	an	Untersteuerungs- bereich
3,999 mA
4mA ...	4000 ... 20000	0FA0 ... 4E20	an	Nennbereich
20mA
20,001 mA...	20001 ... 23000	4E21 ... 59D8	an	Übersteuerungs- bereich
23 mA
> 23 mA	32767 7FFF	blinkt Überlauf

Analogeingangsmodul 0 ... 10 V - AC2517

Bereich 0 ... 10 V	Einheiten dez.	Einheiten hex.	LED AI1...AI4 Analog	Bedeutung
0 ... 10 V	0000 ... 10000	0000 ... 2710	an	Nennbereich
10,001 V ... 11,5 V	10001 ... 11500	2711 ... 2CEC	an	Übersteuerungs- bereich
> 11,5 V	32767 7FFF	blinkt Überlauf

Übertragungszeit der Analogwerte

Die Übertragungszeit der Analogwerte hangt einsersects von der Wandlungszeit der analogen Signale in digitale Signale im AS-i Modul und anderersects von der Übertragungszeit über das AS-Interface ab.

Beispielrechnung: Übertragungszeit von 2 Analogkanänen

Die Wandlungszeit für 2 analyge Eingangssignale in digitale Signale beträgt 120 ms. Die Übertragungszeit der 2 16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zykluszeit von 5 ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 2 × 7 × 5 ms = 70 ms.

Die gesamte Übertragungszeit beträgt somit im Idealfall zur Übertragung von 2 Analogwerten 120 ms (Wandlungszeit) + 70 ms (Übertragungszeit) = 190 ms.

Beispielrechnung: Übertragungszeit von 4 Analogkanänen

Die Wandlungszeit für 4 analyge Eingangssignale in digitale Signale beträgt 240 ms. Die Übertragungszeit der 4-16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zykluszeit von 5 ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 4 × 7 × 5 ms = 140 ms.

Die gesamte Übertragungszeit beträgt somit im Idealfall zur Übertragung von 4 Analogwerten 240 ms (Wandlungszeit) + 140 ms (Übertragungszeit) = 380 ms.
