OJ5190 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cellule réflex (détecteur de mouvements)
Marque	IFM
Modèle	OJ5190
Catégorie	Détecteur de mouvements
Portée	Jusqu'à 2 m (selon réflecteur)
Alimentation	10–30 V DC (typique 24 V DC)
Raccordement	3 fils (L+, L-, sortie)
Fonction de sortie	NO/NF programmable par bouton-poussoir
Indicateurs LED	Verte (prêt), jaune (sortie activée), rouge (erreur)
Détection	Objets transparents et matières, sans contact
Réflecteur	Réflecteur «nid d'abeille» 50x50 mm ou bande adhésive réflex
Montage	Clip de fixation ou trous latéraux
Réglage	Par bouton-poussoir, programmation de sensibilité
Protection	Court-circuit et erreur interne
Entretien	Nettoyage des lentilles
Sécurité	Mise hors tension avant raccordement
Température de fonctionnement	0 à 60 °C (estimation)
Dimensions	Environ 50 x 50 x 20 mm (estimation)

FOIRE AUX QUESTIONS - OJ5190 IFM

Comment régler la sensibilité du détecteur OJ5190 ?

Pour régler la sensibilité, activez le mode programmation en appuyant sur le bouton-poussoir pendant environ 2 secondes jusqu'à ce que la LED rouge clignote. Ensuite, suivez les étapes de réglage avec et sans objet. Consultez la notice pour les détails.

Que faire si la LED rouge reste allumée ?

La LED rouge allumée indique une erreur de détection, par exemple un mauvais réglage ou des lentilles encrassées. Nettoyez les lentilles et effectuez un nouveau réglage de sensibilité.

Comment programmer la fonction de sortie (NO/NF) ?

Appuyez sur le bouton-poussoir pendant environ 10 secondes. Toutes les LED s'éteignent, puis la sortie passe de NF à NO (ou inversement). La LED rouge clignote rapidement après 2 secondes.

Quels réflecteurs utiliser avec l'OJ5190 ?

Utilisez un réflecteur «nid d'abeille» de 50x50 mm (réf. E20722) ou une bande adhésive réflex. La portée est optimale avec une orientation précise.

Comment monter le détecteur OJ5190 ?

Fixez le clip de fixation avec les vis fournies et faites glisser la cellule jusqu'à l'enclenchement. Pour le retrait, poussez le ressort vers le bas avec un tournevis. Le montage peut également se faire via les trous latéraux.

Quelle est la portée maximale de l'OJ5190 ?

La portée dépend du réflecteur utilisé. Avec un réflecteur «nid d'abeille» 50x50 mm, la portée est typiquement jusqu'à 2 m. Voir l'étiquette pour la valeur exacte.

Comment nettoyer les lentilles du détecteur ?

Nettoyez les lentilles avec un chiffon doux et sec pour éliminer toute saleté ou graisse. Évitez les produits abrasifs.

Que signifie le clignotement alterné des LED jaune et rouge ?

Un clignotement alterné à 2 Hz indique un court-circuit en sortie. Un clignotement à 1 Hz indique une erreur interne (sortie non commutée). Vérifiez le câblage.

Peut-on détecter des objets transparents avec l'OJ5190 ?

Oui, l'OJ5190 est conçu pour détecter des objets transparents et des matières sans contact, en liaison avec un réflecteur approprié.

Comment réinitialiser le détecteur aux réglages d'usine ?

La notice ne mentionne pas de réinitialisation d'usine. Pour rétablir les réglages par défaut, vous pouvez suivre la procédure de réglage de sensibilité maximale (orienter la cellule sans réflexion) ou contacter le support IFM.

MODE D'EMPLOI OJ5190 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200®

Fonctionnement et caractéristiques

En liaison avec un réflecteur «nid d'abeille» ou une bande adhésive réflex cette cellule réflex détecte des objets transparents et matières sans contact et indique leur présence par un signal de commutation. Portée (r): voir l'étiquette (valeur sur un réflecteur «nid d'abeille» 50x50 mm, E20722).

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Programmation de la fonction de sortie par bouton-poussoir.

Montage

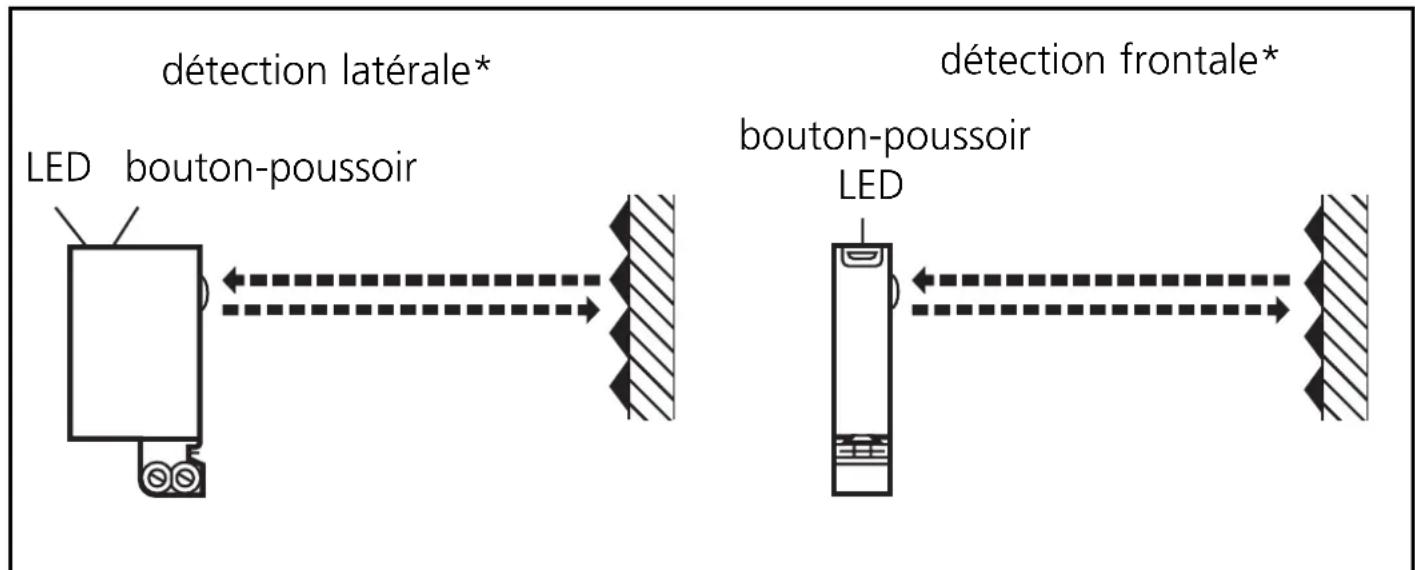

* Ci-dessous, le montage et le réglage sont décrits à l'aide d'une cellule avec détection frontale. Les fonctions des cellules avec détection latérale sont identiques.

Fixer le réflecteur ou la bande adhésive réflex. Orienter la cellule réflex et la fixer avec un clip de fixation (pour le montage voir la page suivante); le spot lumineux doit toucher le réflecteur «nid d'abeille».

Montage de la série OJ51xx

Pour le montage, les cellules de la série OJ51xx ont deux trous de fixation latéraux. Le clip de fixation n'est pas fourni.

Portée optimale seulement avec orientation précise.

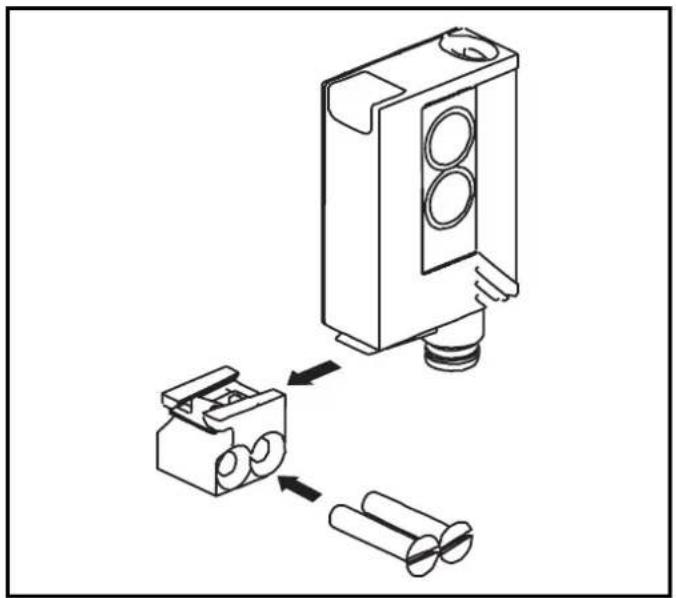

Montage du clip de fixation fourni

Fixer le clip avec les vis fournies et faire glisser la cellule dans le clip jusqu'à ce que le ressort s'enclenche.

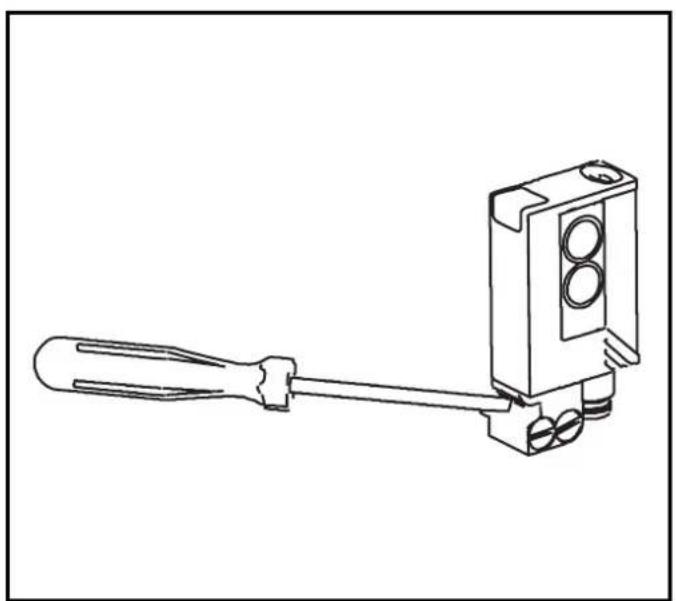

Pour enlever la cellule pousser le ressort vers le bas avec un tournevis et ôter la cellule du clip.

Important! Mise en service

Sans réglages supplémentaires la cellule réflex est réglée à la portée max. Cela veut dire que pour la détection d'objets transparents la cellule réflex doit être réglée à la capacité de réserve optimum selon le réglage décrit ci-après.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote. ←→
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.
2	Régler la sensibilité avec l'objet. Appuyer une fois. →
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.
3	Régler la sensibilité sans objet. Appuyer une fois. ←→
	Les LED jaune et verte s'éteignent pendant env. 1s, après env. 3s la LED verte s'allume. La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse: régler d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

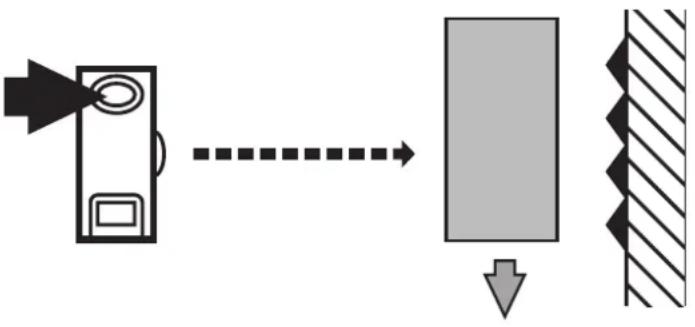

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote. ←
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.

2	Laisser les objets aller à travers la zone de détection de la cellule (nombre des objets entre min. 8Hz et fréquence de commutation maximale) pendant la mesure (env. 1s).Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.
3	Laisser les objets aller à travers la zone de détection de la cellule (nombre des objets entre min. 8Hz et fréquence de commutation maximale) pendant la mesure (env. 1s).Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Procédure de réglage supplémentaire sur réflecteur "nid d'abeille

Si la cellule ne peut pas être programmée avec les réglages décrits ci-dessus, le réglage de la sensibilité peut être effectué sur le réflecteur "nid d'abeille". Dans ce cas cependant, la capacité de réserve sur l'objet à détecter est réduite.

• Passer dans le mode de programmation (voir pas 1).
- Aligner la cellule afin que le réflecteur "nid d'abeille" soit touché par le faisceau optique.
- Appuyer sur le bouton-poussoir 2 fois (voir pas 2 et 3).

Le réglage de la sensibilité sur le réflecteur "nid d'abeille" est possible dans tous les cas.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1).
- Orienter la cellule afin que la lumière ne soit pas réfléchie.
- Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Programmation de la fonction de sortie

Appuyer pendant env.10s jusqu'à ce que toutes les LED s'éteignent.

La LED rouge commence à clignoter rapidement après 2s. Ensuite les LED jaune et verte clignotent alternativement. Après 10s toutes les LED s'éteignent, la sortie a changé de NF à NO (ou vice versa).

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED.

LED verte allumée	L’appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LED rouge allumée	Erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternativement, 1Hz: erreur interne (sortie pas commutée).

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement.
