E70587 - Prise électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise électrique (prise vampire AS-i)
Marque	IFM
Modèle	E70587
Tension nominale AS-i	30 V DC
Tension d'alimentation auxiliaire	24 V DC
Courant maximal	4 A
Type de connecteur	M12
Couple de serrage	1,65 Nm
Indice de protection	IP20 (estimation)
Matériau du boîtier	Plastique (estimation)
Montage	Sur surface plane avec vis (non fournies)
Utilisation	Transmission de tension AS-i et alimentation auxiliaire via câble plat
Accessoires	Terminaison pour câble plat E70413
Température de fonctionnement	-25 à 85 °C (estimation)
Entretien	Nettoyer avec un chiffon sec
Sécurité	Utilisation par personnel qualifié, respect des consignes
Réparabilité	Non réparable, pièces non disponibles

FOIRE AUX QUESTIONS - E70587 IFM

Qu'est-ce que la prise électrique IFM E70587 ?

La prise électrique IFM E70587 est une prise vampire pour bus AS-i qui transmet la tension AS-i et une alimentation externe 24 V via un câble plat.

Quelle est la tension nominale de l'E70587 ?

L'E70587 supporte une tension AS-i de 30 V DC et une tension d'alimentation auxiliaire de 24 V DC.

Quel est le courant maximal supporté ?

Le courant maximal supporté est de 4 A.

Comment installer la prise E70587 ?

Mettre l'installation hors tension. Desserrer la vis, ouvrir l'appareil, insérer le câble plat AS-i jaune dans le conduit supérieur et le câble plat noir (pour AUX) dans le conduit inférieur. Refermer et serrer la vis à 1,65 Nm.

Quels câbles utiliser avec l'E70587 ?

Utiliser un câble plat AS-i jaune pour la tension AS-i et un câble plat noir pour l'alimentation auxiliaire (uniquement pour E70587).

L'E70587 est-elle compatible avec tous les bus AS-i ?

Oui, elle est conçue pour les systèmes AS-i standards et s'adapte aux câbles plats AS-i.

Quelle est l'orientation de la prise M12 ?

L'orientation de la prise M12 est définie par une encoche de positionnement. Consultez le schéma de branchement pour le raccordement correct.

Faut-il une terminaison de câble plat ?

Oui, pour assurer l'indice de protection, il est nécessaire d'obturer les extrémités ouvertes du câble plat avec la terminaison E70413 (à commander séparément).

Quelles précautions de sécurité prendre ?

Lire la notice avant utilisation. Le montage et le raccordement doivent être effectués par du personnel qualifié. Ne pas endommager les câbles et respecter les données techniques.

L'appareil peut-il être réparé ?

Non, l'appareil n'est pas réparable. Aucune pièce détachée n'est disponible ; en cas de défaut, remplacer l'appareil.

MODE D'EMPLOI E70587 IFM

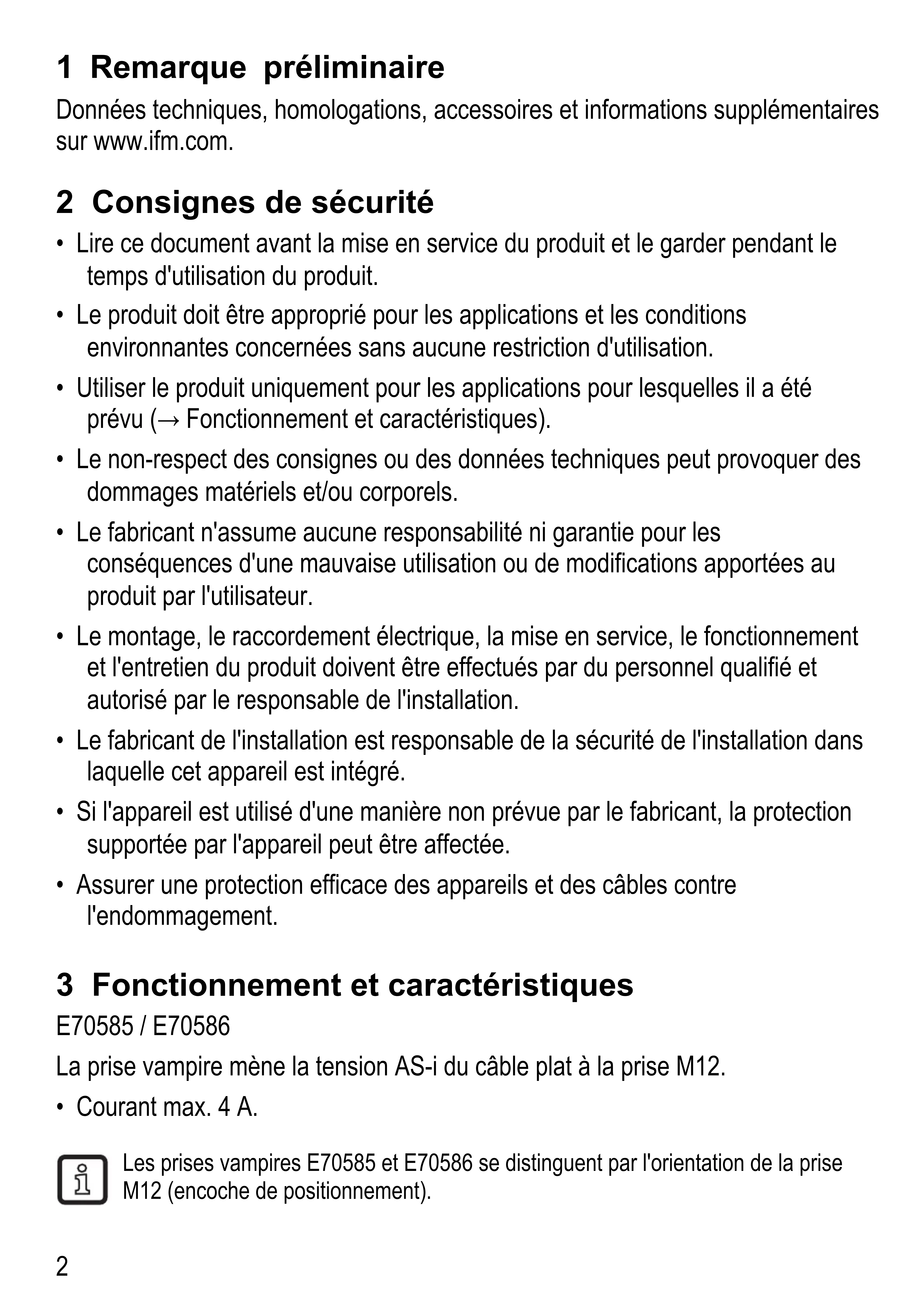

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu (→ Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Le fabricant de l'installation est responsable de la sécurité de l'installation dans laquelle cet apparéil est intégré.
• Si l'appareil est utilisé d'une manière non prévue par le fabricant, la protection supportée par l'appareil peut être affectée.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

E70585 / E70586

La prise vampire mène la tension AS-i du cable plat à la prise M12.

Courant max. 4 A.

Les prises vampires E70585 et E70586 se désignent par l'orientation de la prise M12 (encoche de positionnement).

E70587

La prise vampire mène la tension AS-i et l'alimentation externe en 24 V du cable plat à la prise M12.
Courant max. 4 A.

4 Schéma de branchement

E70586 1: AS-i + 3: AS-i -

E70585 1: AS-i + 3: AS-i -

E70587 1: AS-i + 3: AUX +

E70587 1: AS-i + 2: AUX -

E70587 1: AS-i + 3: AS-i -

FR

5 Montage

• Mettre l'installation hors tension.

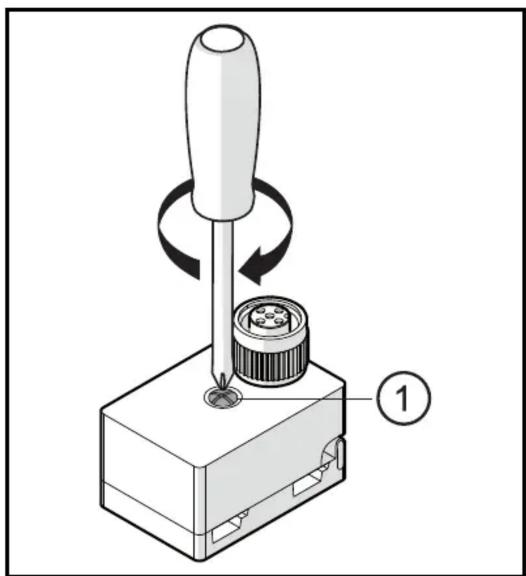

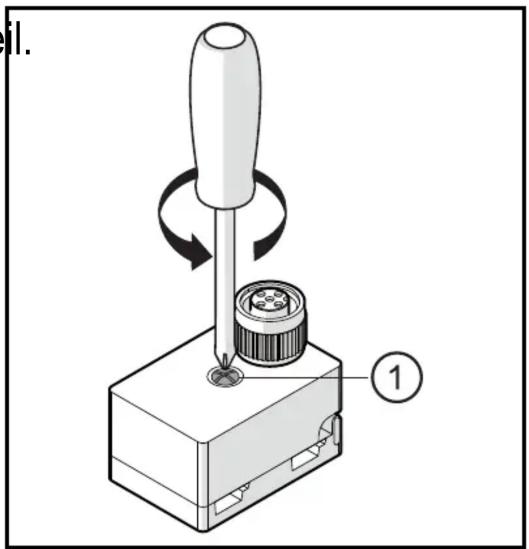

  Desserrer la vis 1 (fournie) et ouvrir l'appareil.

1: vis (couple de serrage 1,65 Nm)

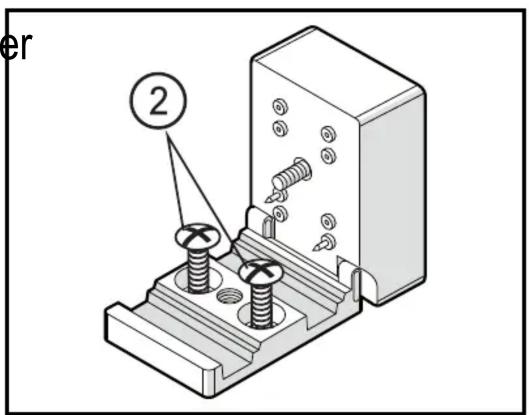

• Choisir une surface de montage plane et fixer l'appareil sur la surface de montage (trous de montage 2). Les vis ne sont pas fournies.

2: trous de montage

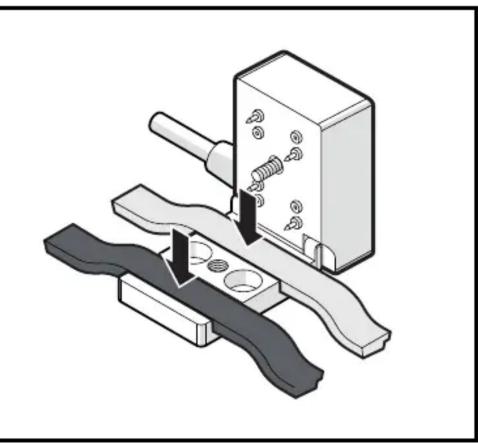

Insérer le cable plat AS-i jaune pour la tension AS-i dans le conduit du cable plat supérieur.
Insérer le cable plat noir pour l'alimentation auxiliaire externe dans le conduit du cable plat inférieur (seulement E70587).
Assurer le bon positionnement du cable dans le guide profilé.

Fermer la partie supérieure et serrer la vis 1 fermement, couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du cable plat par la terminaison pour cable plat (E70413, à commander séparément), afin d'assurer l'indice de protection.
