E70583 - Prise électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	E70583
Type de produit	Prise électrique (prise vampire AS-i)
Applications	Réseau AS-i (Actuator-Sensor Interface)
Fonction principale	Transmettre la tension AS-i du câble plat à une prise M12
Courant maximal	4 A
Tension d'alimentation	Tension AS-i (30 V DC typique)
Connectique d'entrée	Câble plat AS-i (jaune)
Connectique de sortie	M12
Montage	Sur surface plane, fixation par trous de montage (vis non fournies)
Couple de serrage de la vis	1,65 Nm
Dimensions approximatives	50 x 30 x 20 mm
Poids approximatif	50 g
Indice de protection	IP67 (nécessite une terminaison de câble plat)
Accessoire requis	Terminaison pour câble plat E70413 (à commander séparément)
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec
Sécurité	Respecter les consignes de sécurité : mise hors tension avant montage, utilisation par personnel qualifié
Réparabilité	Non réparable par l'utilisateur ; remplacer le produit en cas de défaut
Informations générales	Notice disponible sur www.ifm.com

FOIRE AUX QUESTIONS - E70583 IFM

Qu'est-ce qu'une prise vampire AS-i ?

Une prise vampire est un connecteur qui permet de raccorder un appareil au câble plat AS-i sans avoir à couper le câble. Elle 'mord' dans le câble pour prélever la tension et les données.

Comment installer la prise E70583 ?

Mettez l'installation hors tension. Ouvrez le boîtier en desserrant la vis. Fixez le répartiteur sur une surface plane à l'aide des trous de montage. Insérez le câble plat jaune dans le conduit supérieur, refermez et serrez la vis à 1,65 Nm.

Quel est le courant maximal supporté ?

Le courant maximal est de 4 A.

Quel type de câble utiliser ?

Utilisez un câble plat AS-i jaune (pour la tension AS-i). Le câble noir (pour la tension auxiliaire) n'est pas utilisé sur ce modèle.

La prise est-elle étanche ?

Oui, l'indice de protection est IP67 à condition d'obturer les extrémités ouvertes du câble plat avec la terminaison E70413.

Puis-je utiliser cette prise en extérieur ?

Oui, grâce à l'indice IP67, elle convient pour une utilisation en extérieur, à condition de respecter les conditions de montage et d'utiliser la terminaison de câble.

Comment brancher le câble M12 ?

Le schéma de branchement est simple : broche 1 pour AS-i +, broche 3 pour AS-i -.

Que faire si la prise ne fonctionne pas ?

Vérifiez d'abord que l'installation est sous tension. Assurez-vous que le câble plat est correctement inséré et que la vis est serrée au couple de 1,65 Nm. Si le problème persiste, contactez le service technique IFM.

Où trouver la notice complète ?

La notice complète est disponible gratuitement sur le site www.ifm.com ou sur des plateformes comme notice-facile.com.

Quelles sont les précautions de sécurité ?

Lisez la notice avant utilisation. Le montage et le raccordement doivent être effectués par du personnel qualifié. Mettez toujours l'installation hors tension avant d'intervenir. N'utilisez pas le produit de manière non conforme.

MODE D'EMPLOI E70583 IFM

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Le fabricant de l'installation est responsable de la sécurité de l'installation dans laquelle cet apparéil est intégré.

• Si l'appareil est utilisé d'une manière non prévue par le fabricant, la protection supportée par l'appareil peut être affectée.

• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

La prise vampire mène la tension AS-i du cable plat à la prise M12.

Courant max. 4 A.

4 Montage

Mettre l'installation hors tension.
Desserer la vis 1 (fournie) et ouvrir l'appareil.

1: vis (couple de serrage 1,65 Nm)

FR

• Choiser une surface de montage plane et fixer le répartiteur sur la surface de montage (trous de montage 2).

Les vis ne sont pas fournies.

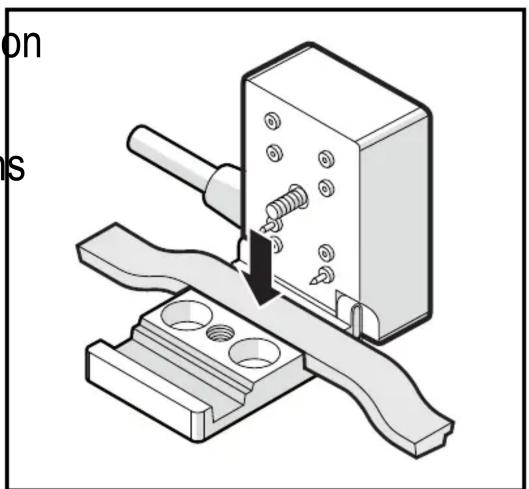

Insérer le cable plat AS-i jaune pour la tension AS-i dans le conduit du cable plat supérieur.
Assurer le bon positionnement du cable dans le guide profilé.

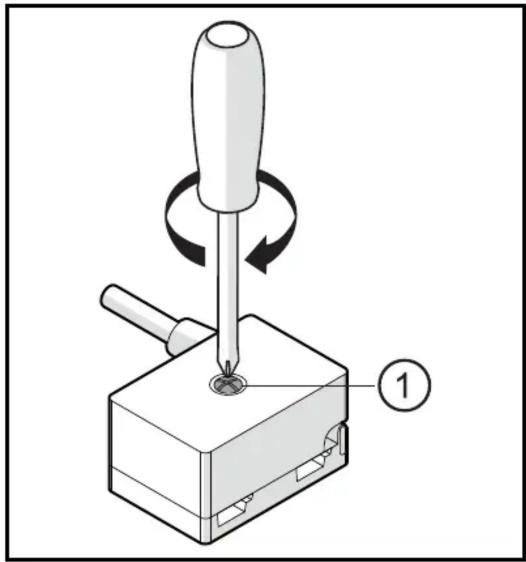

Fermer la partie supérieure et serrer la vis 1 fermement, couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du cable plat par la terminaison pour cable plat (E70413, à commander séparément), afin d'assurer l'indice de protection.

5 Schéma de branchement

1: AS-i + 3: AS-i -
