Type de produit	Prise vampire AS-i
Marque	IFM
Modèle	E70585
Tension nominale	AS-i (30 V CC)
Courant maximal	4 A
Type de connecteur	M12
Orientation du connecteur	Selon modèle (encoche de positionnement)
Schéma de branchement	1 : AS-i +, 3 : AS-i -
Câble compatible	Câble plat AS-i (jaune)
Couple de serrage vis	1,65 Nm
Type de montage	Sur surface plane, avec vis (non fournies)
Indice de protection	Assuré par obturation des extrémités avec terminaison E70413
Température de fonctionnement	-25 °C à +85 °C (estimation)
Matériau du boîtier	Plastique technique
Poids	Environ 50 g
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Utilisation par personnel qualifié ; respecter les consignes de sécurité
Pièces détachées	Terminaison pour câble plat E70413 (à commander séparément)
Informations générales	Notice disponible sur www.ifm.com

FOIRE AUX QUESTIONS - E70585 IFM

Quelle est la différence entre les modèles E70585 et E70586 ?

Les modèles E70585 et E70586 se distinguent par l'orientation de la prise M12 (encoche de positionnement). L'orientation détermine le sens de branchement.

Comment brancher la prise vampire E70585 ?

Le schéma de branchement est : broche 1 = AS-i +, broche 3 = AS-i -. Insérez le câble plat AS-i jaune dans le conduit supérieur.

Quel courant maximal peut supporter la E70585 ?

Le courant maximal est de 4 A.

Quel couple de serrage utiliser pour la vis de fermeture ?

Le couple de serrage recommandé est de 1,65 Nm.

Comment assurer l'indice de protection de la prise ?

Après montage, vous devez obturer les extrémités ouvertes du câble plat à l'aide de la terminaison pour câble plat E70413 (à commander séparément).

La prise E70585 nécessite-t-elle une alimentation externe ?

Non, elle ne nécessite pas d'alimentation externe. Elle utilise la tension AS-i fournie par le câble plat jaune.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible gratuitement sur le site www.ifm.com.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'un tournevis adapté pour serrer la vis à 1,65 Nm, ainsi que de vis de fixation pour la surface de montage (non fournies).

La prise E70585 est-elle compatible avec tous les câbles plats AS-i ?

Oui, elle est conçue pour les câbles plats AS-i standard (jaune pour AS-i).

Quelle est la fonction de la prise vampire IFM E70585 ?

Elle permet de connecter un connecteur M12 à un câble plat AS-i, en transférant la tension et les données AS-i jusqu'à 4 A.

MODE D'EMPLOI E70585 IFM

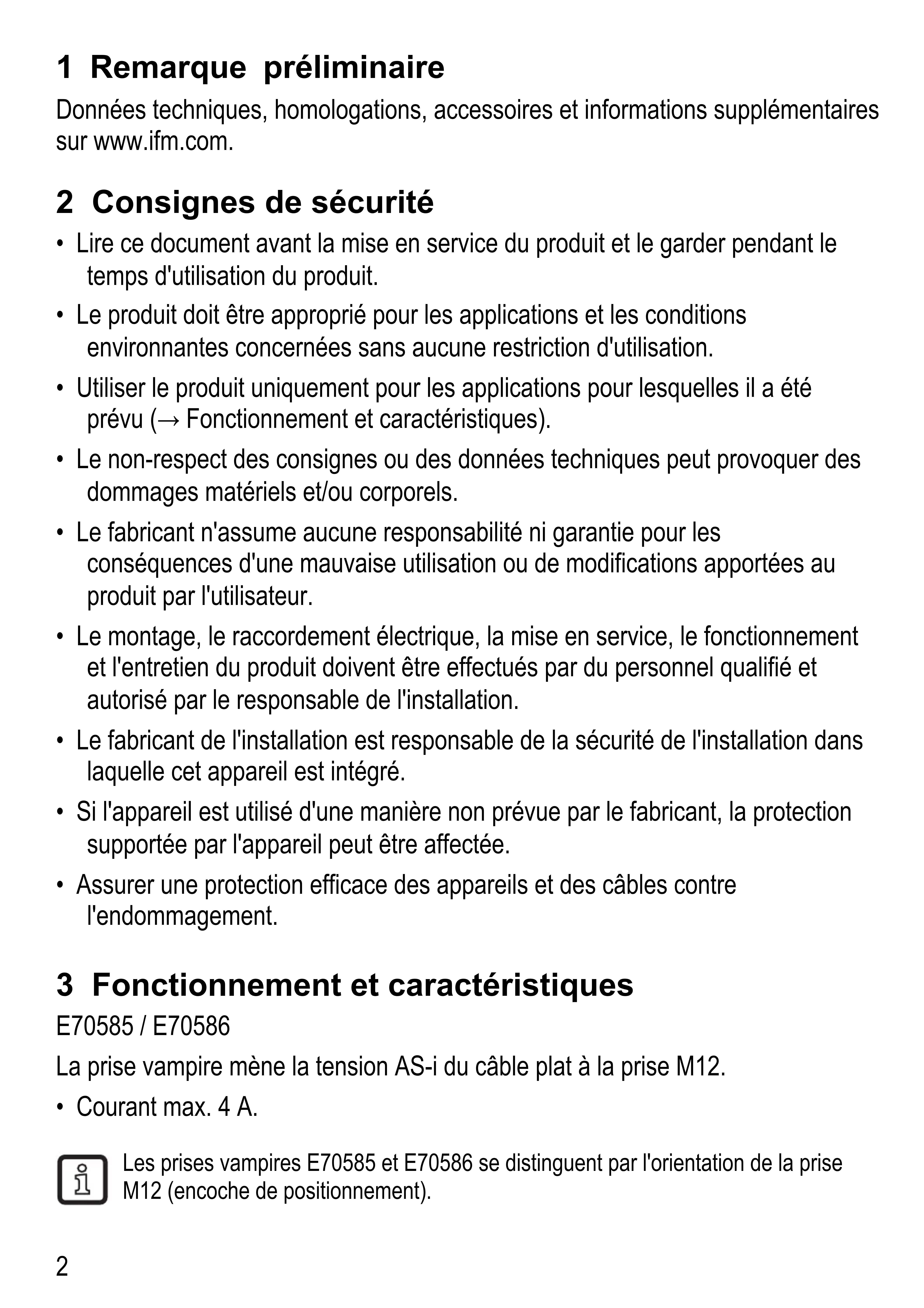

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Le fabricant de l'installation est responsable de la sécurité de l'installation dans laquelle cet apparéil est intégré.
• Si l'appareil est utilisé d'une manière non prévue par le fabricant, la protection supportée par l'appareil peut être affectée.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

E70585 / E70586

La prise vampire mène la tension AS-i du cable plat à la prise M12.

Courant max. 4 A.

Les prises vampires E70585 et E70586 se désignent par l'orientation de la prise M12 (encoche de positionnement).

E70587

La prise vampire mène la tension AS-i et l'alimentation externe en 24 V du cable plat à la prise M12.
Courant max. 4 A.

4 Schéma de branchement

E70586 1: AS-i + 3: AS-i -

E70585 1: AS-i + 3: AS-i -

E70587 1: AS-i + 3: AUX +

E70587 1: AS-i + 2: AUX -

FR

5 Montage

• Mettre l'installation hors tension.

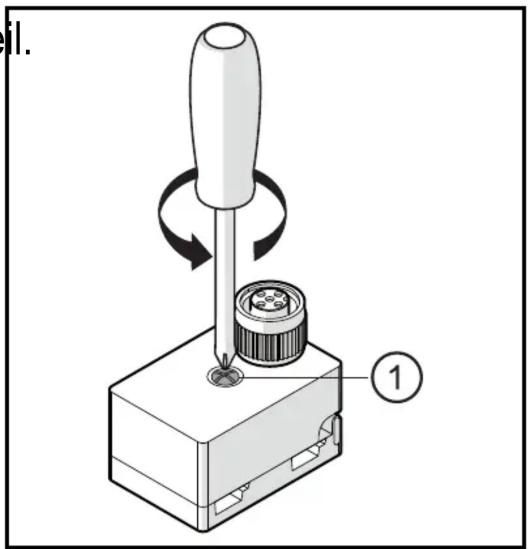

  Desserer la vis 1 (fournie) et ouvrir l'appareil.

1: vis (couple de serrage 1,65 Nm)

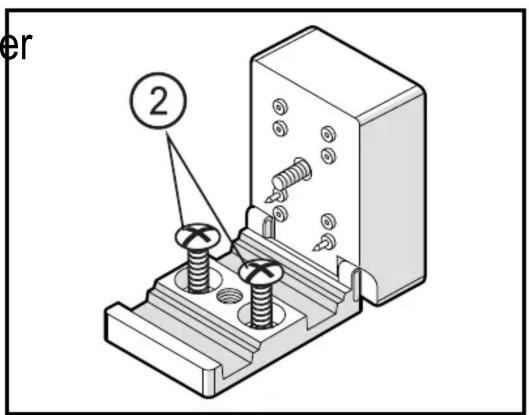

• Choiser une surface de montage plane et fixer l'appareil sur la surface de montage (trous de montage 2). Les vis ne sont pas fournies.

2: trous de montage

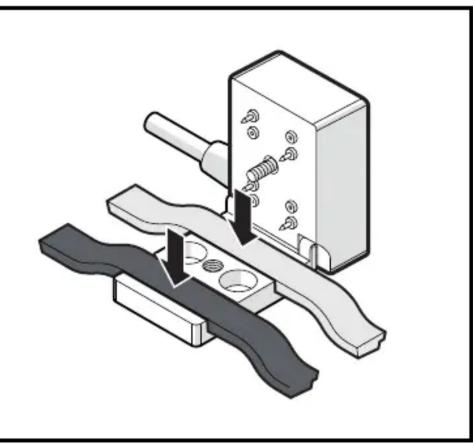

Insérer le cable plat AS-i jaune pour la tension AS-i dans le conduit du cable plat supérieur.
Insérer le cable plat noir pour l'alimentation auxiliaire externe dans le conduit du cable plat inférieur (seulement E70587).
Assurer le bon positionnement du cable dans le guide profilé.

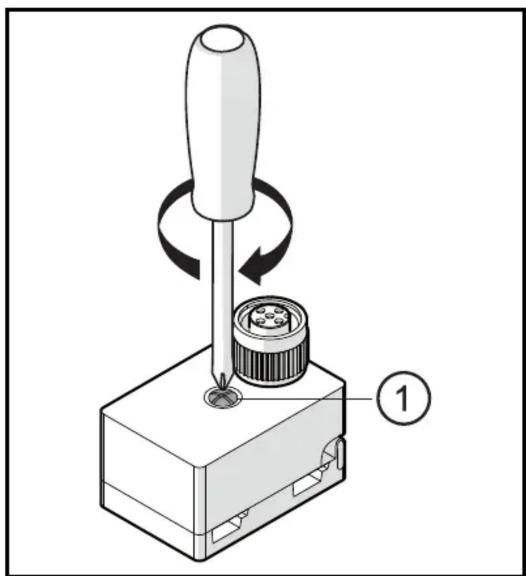

Fermer la partie supérieure et serrer la vis 1 fermement, couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du cable plat par la terminaison pour cable plat (E70413, à commander séparément), afin d'assurer l'indice de protection.
