Type de produit	Prise vampire AS-i
Marque	IFM
Modèle	E70598
Dimensions (L x l x h)	80 x 50 x 30 mm (approx.)
Poids	150 g (approx.)
Matériau du boîtier	Plastique technique
Alimentation	AS-i (30 V DC) et alimentation externe 24 V DC
Courant maximal	4 A
Type de câble d'entrée	Câble plat AS-i (jaune pour AS-i)
Type de câble de sortie	Câble rond (bout ouvert)
Fonction principale	Mener la tension AS-i et l'alimentation externe 24 V du câble plat au câble rond
Code couleur des fils	Brun : AS-i +, Bleu : AS-i -
Couple de serrage de la vis	1,65 Nm
Indice de protection	IP20 (avec terminaison de câble plat)
Température de fonctionnement	-25 °C à +70 °C (estimation)
Montage	Sur surface plane, vissé (vis non fournies)
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon sec
Sécurité	Installation par personnel qualifié ; mise hors tension avant montage
Pièces détachées et réparabilité	Terminaison pour câble plat E70413 (à commander séparément)
Informations générales	Notice complète disponible sur www.ifm.com

FOIRE AUX QUESTIONS - E70598 IFM

Comment installer la prise vampire IFM E70598 ?

Mettez l'installation hors tension. Desserez la vis (couple 1,65 Nm) et ouvrez l'appareil. Fixez le répartiteur sur une surface plane à l'aide de vis (non fournies). Insérez le câble plat AS-i jaune dans le conduit supérieur, assurez le bon positionnement, puis fermez et serrez la vis au couple de 1,65 Nm.

Quel est le courant maximal supporté par l'E70598 ?

Le courant maximal est de 4 A.

Quels types de câbles peut-on connecter ?

L'entrée accepte un câble plat AS-i (jaune pour tension AS-i). La sortie est un câble rond à bout ouvert.

Faut-il une terminaison spéciale pour le câble plat ?

Oui, pour assurer l'indice de protection, il faut obturer les extrémités du câble plat avec la terminaison E70413 (à commander séparément).

Quelle est la tension d'alimentation ?

L'appareil achemine la tension AS-i (30 V DC) et une alimentation externe 24 V DC.

Puis-je utiliser cette prise sans mettre hors tension ?

Non, il est impératif de mettre l'installation hors tension avant tout montage ou démontage.

Quel est le couple de serrage recommandé ?

Le couple de serrage de la vis de fermeture est de 1,65 Nm.

Comment entretenir la prise E70598 ?

Débranchez l'alimentation avant tout entretien. Nettoyez avec un chiffon sec et non abrasif. Évitez les liquides.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur www.ifm.com ou sur notre site notice-facile.com.

Quelles sont les consignes de sécurité à respecter ?

L'installation doit être réalisée par du personnel qualifié. Respectez les données techniques. N'utilisez pas l'appareil de manière non prévue. Assurez une protection contre l'endommagement des câbles.

MODE D'EMPLOI E70598 IFM

Notice de montage Prise vampire

E70598

E70599

FR

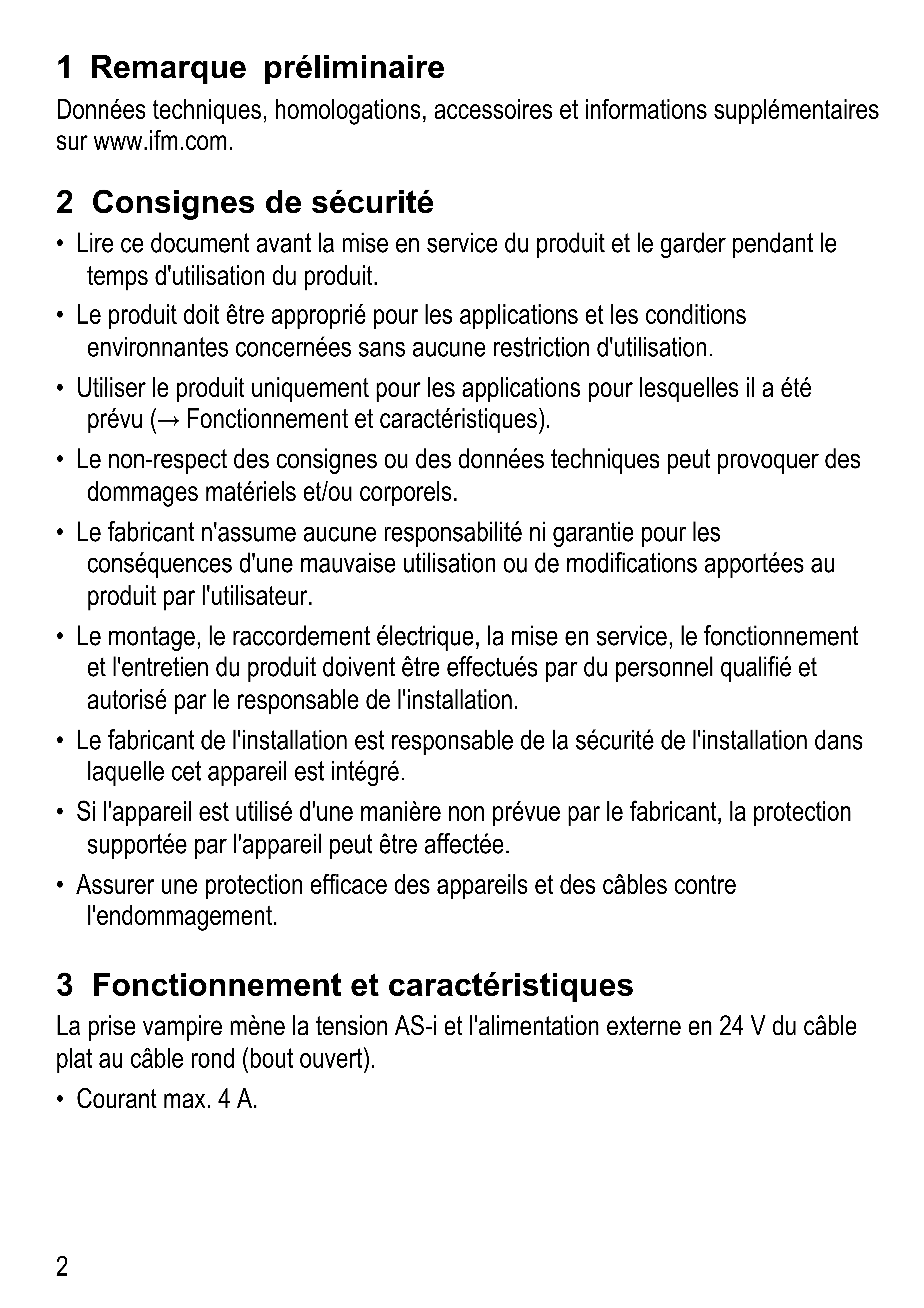

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Le fabricant de l'installation est responsable de la sécurité de l'installation dans laquelle cet appareil est intégré.
• Si l'appareil est utilisé d'une manière non prévue par le fabricant, la protection supportée par l'appareil peut être affectée.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

La prise vampire mène la tension AS-i et l'alimentation externe en 24 V du câble plat au câble rond (bout ouvert).

- Courant max. 4 A.

4 Montage

▶ Mettre l'installation hors tension.

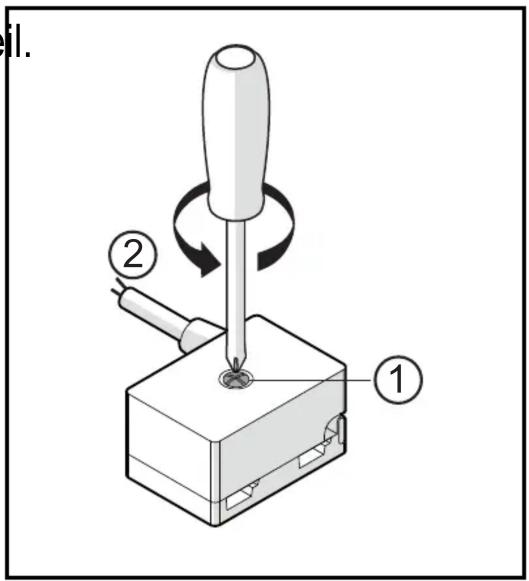

▶ Desserrer la vis 1 (fournie) et ouvrir l'appareil.

1: vis (couple de serrage 1,65 Nm)
2: couleurs des fi ls conducteurs (brun AS-i + / bleu AS-i -)

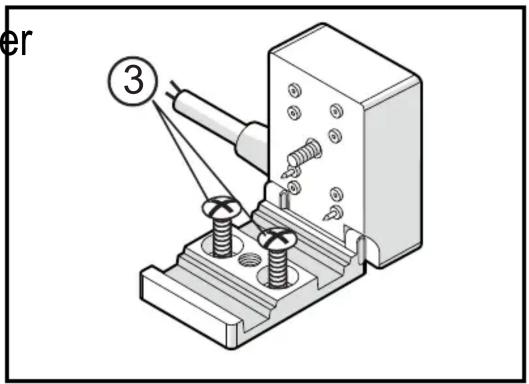

▶ Choisir une surface de montage plane et fixer le répartiteur sur la surface de montage (trous de montage 3).

Les vis ne sont pas fournies.

er ③

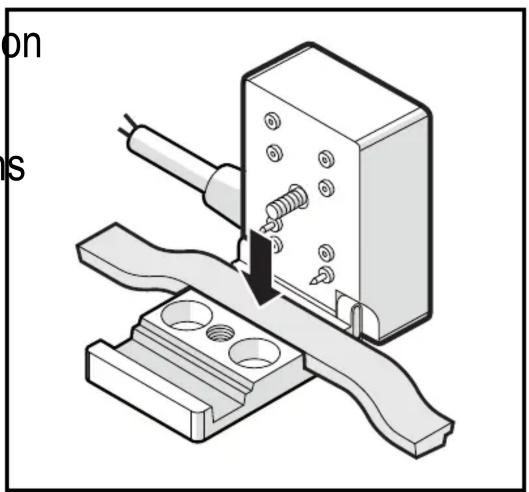

▶ Insérer le câble plat AS-i jaune pour la tension AS-i dans le conduit du câble plat supérieur.
▶ Assurer le bon positionnement du câble dans le guide profilé.

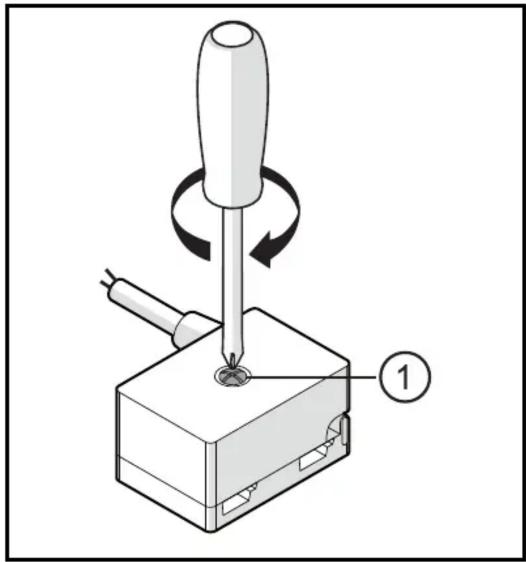

▶ Fermer la partie supérieure et serrer la vis 1 fermement, couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du câble plat par la terminaison pour câble plat (E70413, à commander séparément), afin d'assurer l'indice de protection.
