E70599 - Prise électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise électrique vampire pour câble plat AS-i
Marque	IFM
Modèle	E70599
Tension d'alimentation	24 V DC (AS-i et/ou externe)
Courant maximal	4 A
Conducteurs	Brun : AS-i+ ; Bleu : AS-i-
Fonctions principales	Acheminer la tension AS-i et l'alimentation 24 V du câble plat vers un câble rond (extrémité ouverte)
Couple de serrage de la vis	1,65 Nm
Accessoires fournis	Vis de serrage (1)
Accessoires optionnels	Terminaison pour câble plat E70413 (à commander séparément)
Montage	Sur surface plane, avec trous de montage (vis non fournies)
Personnel requis	Qualifié et autorisé
Consignes de sécurité	Mettre l'installation hors tension avant montage ; respecter les données techniques
Utilisation prévue	Distribution de l'alimentation dans les systèmes AS-i
Maintenance	Aucune maintenance particulière ; nettoyer avec un chiffon sec si nécessaire

FOIRE AUX QUESTIONS - E70599 IFM

Comment brancher la prise vampire IFM E70599 ?

Mettez l'installation hors tension. Ouvrez l'appareil en desserrant la vis. Insérez le câble plat AS-i dans le conduit supérieur en respectant les couleurs (brun = AS-i+, bleu = AS-i-). Refermez et serrez la vis à 1,65 Nm.

Quel est le courant maximal supporté ?

Le courant maximal est de 4 A.

Qu'est-ce que la tension AS-i ?

AS-i (Actuator-Sensor-Interface) est un bus de terrain qui fournit une tension de 24 V pour alimenter des capteurs et actionneurs. La prise transmet cette tension du câble plat vers un câble rond.

Quel couple de serrage appliquer sur la vis ?

Le couple de serrage recommandé est de 1,65 Nm pour assurer un contact correct et l'étanchéité.

Faut-il utiliser une terminaison de câble plat ?

Oui, pour assurer l'indice de protection, il est nécessaire d'obturer les extrémités ouvertes du câble plat avec la terminaison E70413 (à commander séparément).

Comment assurer l'indice de protection ?

Après montage, fixez la terminaison pour câble plat E70413 sur les extrémités libres du câble plat pour garantir l'indice de protection prévu.

Puis-je utiliser cette prise avec une tension autre que 24 V ?

Non, la prise est conçue pour une tension 24 V DC (AS-i ou externe). Une tension différente pourrait endommager le produit ou l'installation.

Que faire si la prise ne fonctionne pas ?

Vérifiez le câblage (couleurs des conducteurs), le serrage de la vis (1,65 Nm) et l'état de l'alimentation. Si le problème persiste, consultez la notice complète ou contactez le service technique IFM.

Quel type de câble est utilisé ?

La prise utilise un câble plat AS-i (jaune) pour l'alimentation et un câble rond à extrémité ouverte pour la sortie vers l'équipement.

Le produit est-il garanti ?

La notice mentionne que le fabricant n'assume aucune responsabilité pour une mauvaise utilisation. Pour les conditions de garantie, veuillez consulter le site www.ifm.com ou contacter le revendeur.

MODE D'EMPLOI E70599 IFM

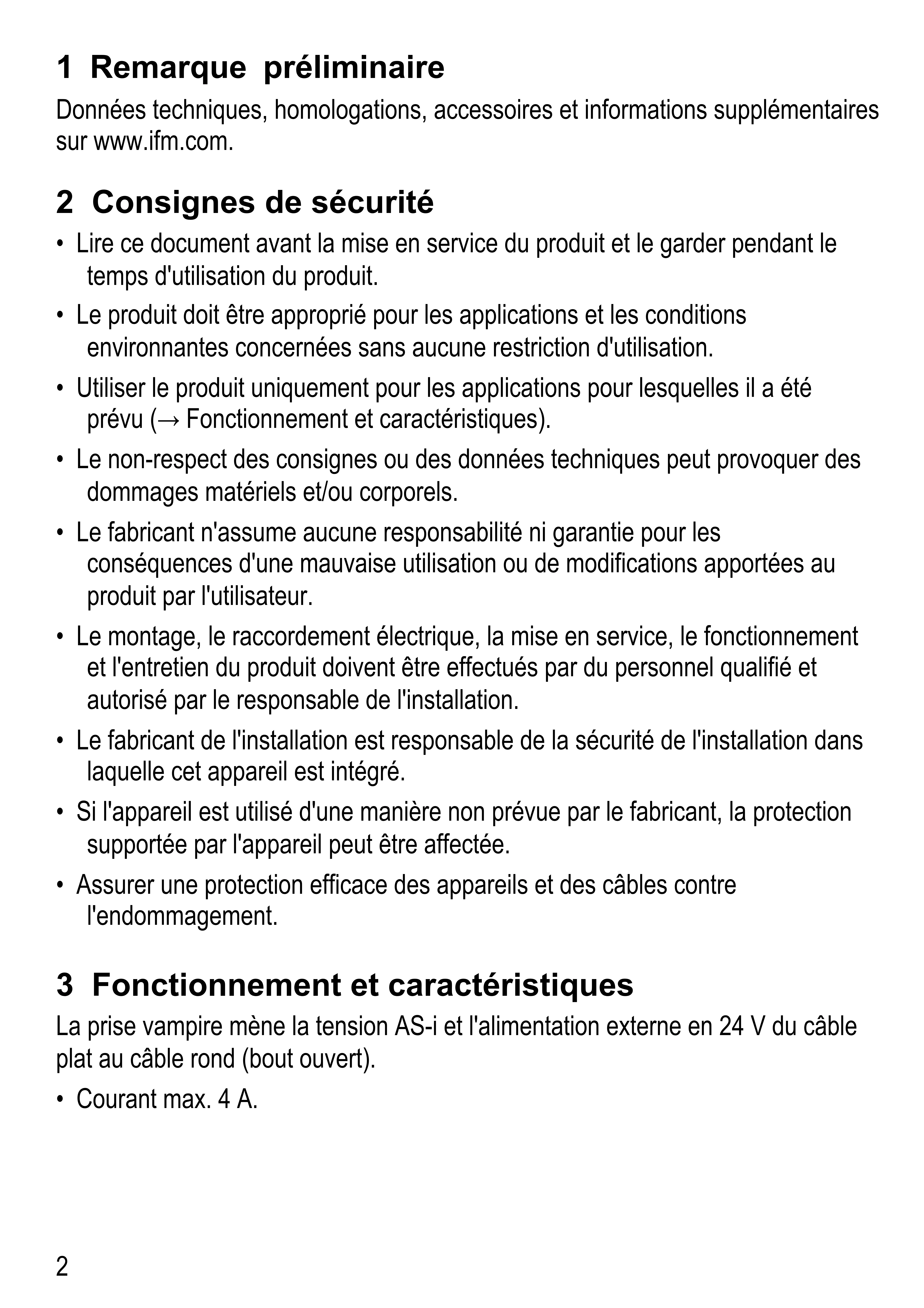

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Le fabricant de l'installation est responsable de la sécurité de l'installation dans laquelle cet apparéil est intégré.

• Si l'appareil est utilisé d'une manière non prévue par le fabricant, la protection supportée par l'appareil peut être affectée.

• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

La prise vampire mène la tension AS-i et l'alimentation externe en 24 V du cable plat au cable rond (bout ouvert).

Courant max. 4 A.

4 Montage

Mettre l'installation hors tension.

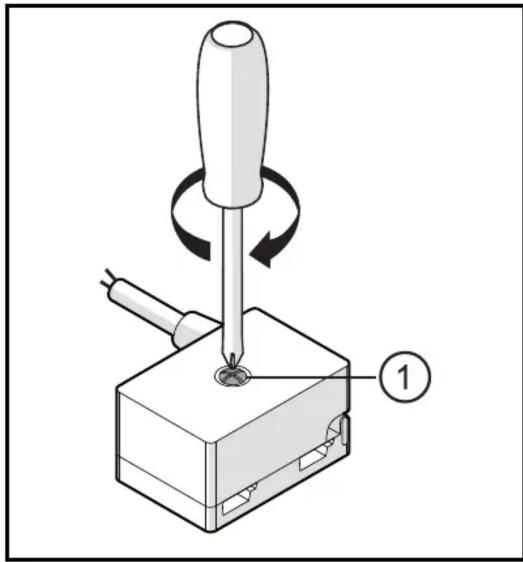

Desserer la vis 1 (fournie) et ouvrir l'appareil.

1: vis (couple de serrage 1,65 Nm)
2: couleurs des fils conducteurs (brun AS-i + / bleu AS-i -)

• Choiser une surface de montage plane et fixer le répartiteur sur la surface de montage (trous de montage 3).

Les vis ne sont pas fournies.

Insérer le cable plat AS-i jaune pour la tension AS-i dans le conduit du cable plat supérieur.
Assurer le bon positionnement du cable dans le guide profilé.

Fermer la partie supérieure et serrer la vis 1 fermement, couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du cable plat par la terminaison pour cable plat (E70413, à commander séparément), afin d'assurer l'indice de protection.
