E70586 - Prise électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise électrique (connecteur AS-i)
Marque	IFM
Modèle	E70586
Fonction principale	Connecter câble plat AS-i à prise M12
Courant max	4 A
Tension AS-i	30 V DC
Connexion entrée	Câble plat AS-i (jaune)
Connexion sortie	Prise M12 à 4 broches
Brochage	Broche 1: AS-i +, Broche 3: AS-i -
Orientation	Définie par encoche de positionnement
Couple de serrage vis	1,65 Nm
Indice de protection	IP67 (avec terminaison)
Température de fonctionnement	-25 à +70 °C
Matériau du boîtier	Polyamide
Dimensions (approx.)	60 x 30 x 20 mm
Poids (approx.)	50 g
Montage	Sur surface plane, trous de montage
Accessoire requis	Terminaison câble plat E70413 (non fournie)
Entretien	Nettoyage avec chiffon sec
Réparabilité	Non réparable par l'utilisateur

FOIRE AUX QUESTIONS - E70586 IFM

Comment installer la prise E70586 ?

Mettre l'installation hors tension. Dévisser la vis fournie, ouvrir l'appareil, choisir une surface plane, fixer l'appareil avec les trous de montage, insérer le câble plat AS-i jaune dans le conduit supérieur, refermer et serrer la vis à 1,65 Nm. Obturer les extrémités du câble avec la terminaison E70413 pour assurer l'indice de protection.

Quelle est la différence entre E70585 et E70586 ?

Les deux modèles sont des prises vampires AS-i avec M12, mais l'orientation de la prise M12 (encoche de positionnement) diffère. L'E70586 a une orientation spécifique par rapport à l'E70585. Vérifiez le marquage pour choisir le bon modèle.

Quel courant maximum supporte la prise ?

Le courant max est de 4 A.

Peut-on l'utiliser avec une alimentation auxiliaire ?

Non, le modèle E70586 ne gère que la tension AS-i. Pour une alimentation auxiliaire 24 V, utilisez le modèle E70587 qui possède des broches supplémentaires.

Faut-il utiliser une terminaison de câble ?

Oui, pour garantir l'indice de protection, il est nécessaire d'obturer les extrémités ouvertes du câble plat avec la terminaison E70413 (à commander séparément).

Quel est le brochage de la prise M12 ?

Broche 1 : AS-i +, Broche 3 : AS-i -. Les broches 2 et 4 ne sont pas utilisées sur ce modèle.

Peut-on connecter directement un capteur ?

Oui, via la prise M12, vous pouvez connecter des capteurs compatibles AS-i ayant une connectique M12. Assurez-vous que le courant total ne dépasse pas 4 A.

Quel outil est nécessaire pour le montage ?

Un tournevis adapté à la vis fournie (couple de serrage 1,65 Nm) et éventuellement une clé pour les vis de fixation (non fournies).

Quelle est la température de fonctionnement ?

La plage de température de fonctionnement est de -25 à +70 °C.

Est-elle compatible avec les câbles plats AS-i standards ?

Oui, elle est prévue pour les câbles plats AS-i jaune (tension AS-i) et noir (alimentation auxiliaire, mais pas utilisé sur ce modèle). Respectez le sens d'insertion dans le guide profilé.

MODE D'EMPLOI E70586 IFM

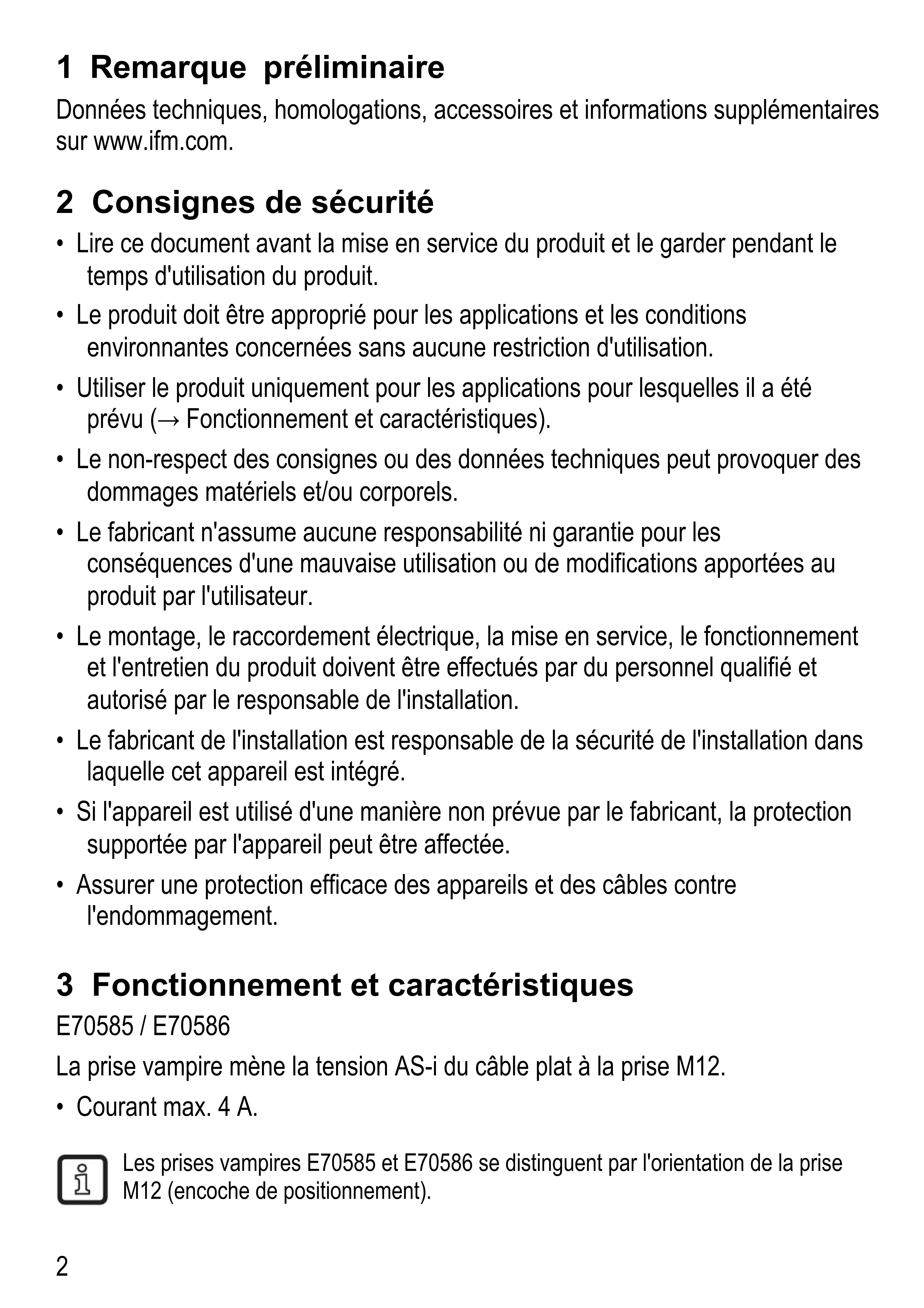

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Le fabricant de l'installation est responsable de la sécurité de l'installation dans laquelle cet apparéil est intégré.
• Si l'appareil est utilisé d'une manière non prévue par le fabricant, la protection supportée par l'appareil peut être affectée.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

E70585 / E70586

La prise vampire mène la tension AS-i du cable plat à la prise M12.

Courant max. 4 A.

Les prises vampires E70585 et E70586 se désignent par l'orientation de la prise M12 (encoche de positionnement).

E70587

La prise vampire mène la tension AS-i et l'alimentation externe en 24 V du cable plat à la prise M12.
Courant max. 4 A.

4 Schéma de branchement

E70586 1: AS-i + 3: AS-i -

E70585 1: AS-i + 3: AS-i -

E70587 1: AS-i + 3: AUX +

E70587 1: AS-i + 2: AUX -

FR

5 Montage

• Mettre l'installation hors tension.

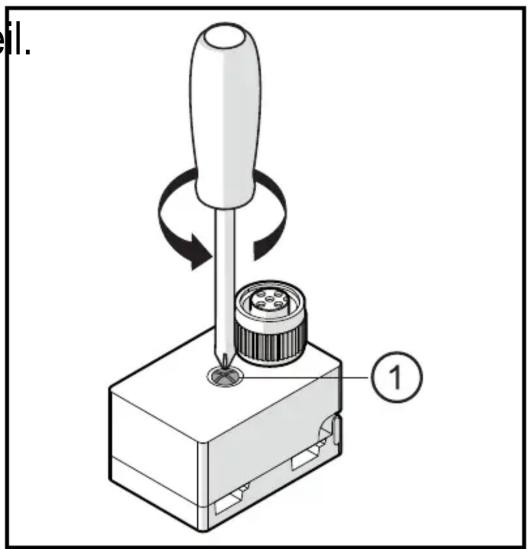

  Desserer la vis 1 (fournie) et ouvrir l'appareil.

1: vis (couple de serrage 1,65 Nm)

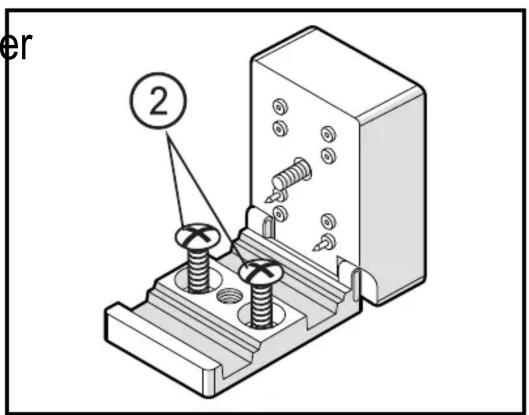

• Choisir une surface de montage plane et fixer l'appareil sur la surface de montage (trous de montage 2). Les vis ne sont pas fournies.

2: trous de montage

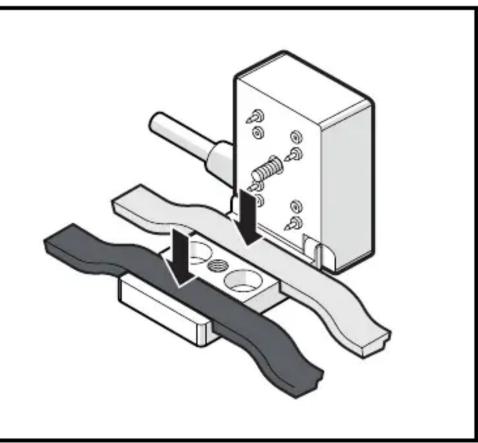

Insérer le cable plat AS-i jaune pour la tension AS-i dans le conduit du cable plat supérieur.
Insérer le cable plat noir pour l'alimentation auxiliaire externe dans le conduit du cable plat inférieur (seulement E70587).
Assurer le bon positionnement du cable dans le guide profilé.

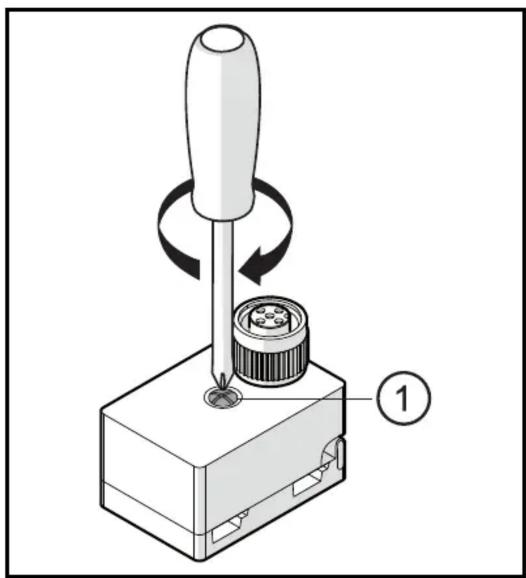

Fermer la partie supérieure et serrer la vis 1 fermement, couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du cable plat par la terminaison pour cable plat (E70413, à commander séparément), afin d'assurer l'indice de protection.
