FOIRE AUX QUESTIONS - E40268 IFM

Quel est le type de produit IFM E40268 ?

Le produit IFM E40268 est un capteur, utilisé principalement dans les applications industrielles.

Comment installer le capteur IFM E40268 ?

Pour installer le capteur IFM E40268, suivez les instructions fournies dans le manuel d'utilisation, en veillant à respecter les spécifications de montage et de câblage.

Quels sont les problèmes courants rencontrés avec le IFM E40268 ?

Les problèmes courants incluent des erreurs de connexion, des lectures incorrectes et des défaillances matérielles. Assurez-vous que le capteur est correctement alimenté et connecté.

Comment vérifier si le capteur IFM E40268 fonctionne correctement ?

Pour vérifier le fonctionnement du capteur, utilisez un multimètre pour tester la sortie du capteur et comparez-la aux valeurs attendues indiquées dans le manuel.

Que faire si le capteur IFM E40268 ne fonctionne pas ?

Si le capteur ne fonctionne pas, vérifiez d'abord les connexions et l'alimentation. Si le problème persiste, contactez le support technique d'IFM pour obtenir de l'aide.

Le capteur IFM E40268 est-il étanche ?

Oui, le capteur IFM E40268 est conçu pour être résistant à l'eau, mais assurez-vous de vérifier les spécifications pour connaître son niveau de protection exact.

Quelle est la durée de vie estimée du capteur IFM E40268 ?

La durée de vie du capteur IFM E40268 dépend de son utilisation, mais il est généralement conçu pour durer plusieurs années dans des conditions normales d'utilisation.

Où puis-je trouver le manuel d'utilisation du IFM E40268 ?

Le manuel d'utilisation du IFM E40268 peut être téléchargé depuis le site web d'IFM ou demandé auprès de votre fournisseur.

MODE D'EMPLOI E40268 IFM

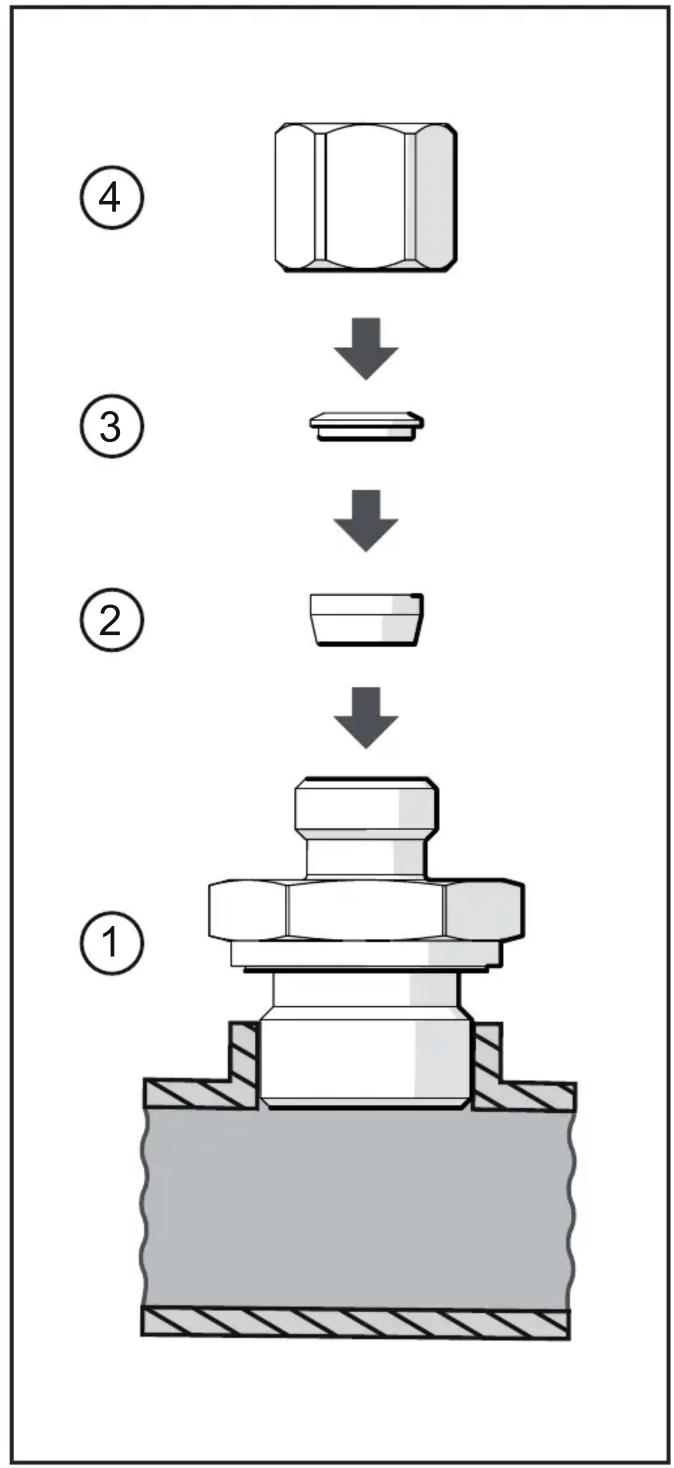

Le raccord bague progressive se compose de trois parties : presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3) et écrou moleté (4).

1. Poser la presse-étoupe (1) dans le raccord process et serrer. Utiliser un joint d'étanchéité lorsque l'application l'exige.

En cas d'emploi de raccords à souder :

• Opération de soudage seulement par du personnel compétent.
  Réalisation soignée et selon l'état de la technique.
• Pendant le soudage et la phase de refroidissement suivante, ni le capteur ni la bague progressive ne doivent être montés.
• Les surfaces doivent être sans souillure de tout type.
• Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

▶ Monter la bague de serrage avant (2). Le bout effilé doit montrer vers la cône.

▶ Monter la bague de serrage arrière (3).

▶ Visser l'écrou moleté (4).

▶ Insérer le capteur.

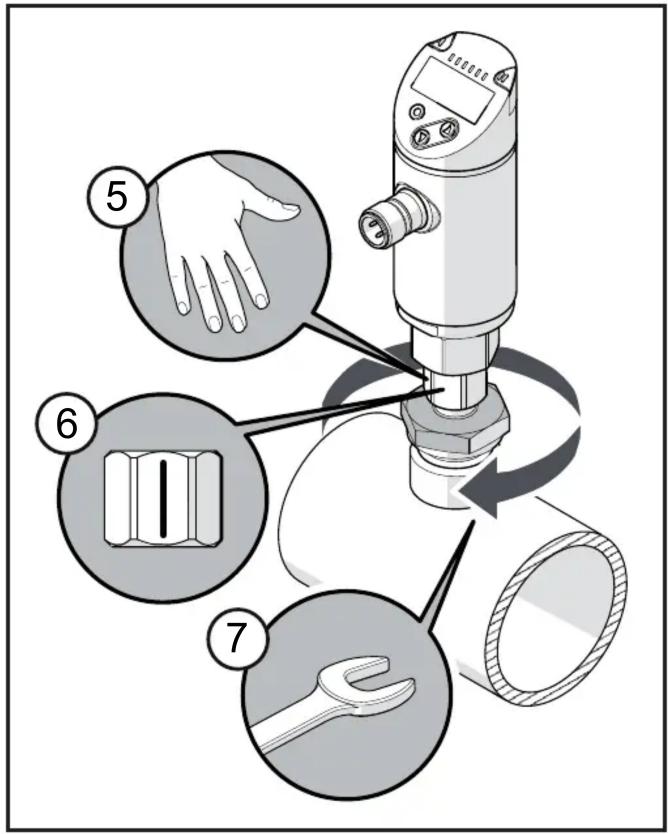

▶ Serrer l'écrou moleté à la main (5) et marquer la position de traits (6).
▶ Faire glisser le capteur à la profondeur d'installation souhaitée. Le tenir en position et serrer l'écrou moleté par 1 ¼ tours à l'aide d'un outil (7).

La bague progressive est maintenant fermement raccordée à la sonde. La profondeur d'installation ne peut plus être modifiée.

Profondeur d'installation recommandée pour la sonde de mesure : centre du tuyau.

Montage répété

Vous pouvez démonter le capteur, par ex. afin de nettoyer le bout de la sonde.

▶ Après, réinsérer le capteur et serrer l'écrou moleté sans forcer.
