Type de produit	Raccord bague progressive pour capteur
Marque	IFM
Modèle	E40264
Catégorie	Composant électronique industriel
Matériau	Acier inoxydable
Poids	Environ 0,05 kg
Alimentation	Non applicable (composant passif)
Fonctions principales	Fixation et étanchéité de capteurs dans les raccords process
Compatibilité	Capteurs IFM avec sonde de mesure
Profondeur d'installation recommandée	Centre du tuyau
Montage	Presse-étoupe, bagues de serrage avant et arrière, écrou moleté
Serrage final	1 ¼ tours à l'aide d'un outil après mise en position
Température de fonctionnement	Non spécifiée (estimation : -20 à +85 °C)
Pression maximale	Non spécifiée (estimation : jusqu'à 100 bar)
Entretien et nettoyage	Démonter le capteur pour nettoyer le bout de sonde si nécessaire
Sécurité	Opérations de soudage uniquement par personnel compétent ; pas de montage du capteur pendant le soudage
Pièces détachées	Presse-étoupe, bagues de serrage, écrou moleté
Réparabilité	Remplacement possible des pièces d'usure (bagues, écrou)
Montage répété	Possible, après démontage et réinsertion du capteur
Informations générales	Notice d'utilisation disponible gratuitement au format PDF

FOIRE AUX QUESTIONS - E40264 IFM

Comment monter le raccord bague progressive E40264 ?

Poser la presse-étoupe dans le raccord process et serrer. Monter la bague de serrage avant (bout effilé vers le cône), puis la bague de serrage arrière. Visser l'écrou moleté, insérer le capteur, serrer à la main, marquer la position, puis serrer l'écrou de 1 ¼ tours avec un outil.

Quelle est la profondeur d'installation recommandée pour la sonde ?

La profondeur d'installation recommandée est le centre du tuyau.

Puis-je démonter le capteur après montage ?

Oui, vous pouvez démonter le capteur, par exemple pour nettoyer le bout de la sonde. Après réinsertion, serrer l'écrou moleté sans forcer.

Que faire si j'utilise des raccords à souder ?

L'opération de soudage doit être réalisée par du personnel compétent, avec soin et selon l'état de la technique. Pendant le soudage et le refroidissement, ni le capteur ni la bague progressive ne doivent être montés.

Quels outils sont nécessaires pour le montage ?

Un outil de serrage (clé) pour l'écrou moleté est nécessaire pour le serrage final de 1 ¼ tours.

Le raccord est-il réutilisable ?

Oui, le montage répété est possible. Après démontage, vous pouvez réinsérer le capteur et serrer l'écrou moleté sans forcer.

Quelles sont les précautions de sécurité lors du montage ?

Les opérations de soudage doivent être effectuées par du personnel compétent. Les surfaces doivent être propres. Ne pas monter le capteur pendant le soudage.

Comment nettoyer le capteur monté ?

Démontez le capteur en desserrant l'écrou moleté, nettoyez le bout de la sonde, puis remontez-le en serrant l'écrou sans forcer.

Quelle est la fonction des bagues de serrage avant et arrière ?

La bague de serrage avant (bout effilé vers le cône) et la bague de serrage arrière assurent le maintien et l'étanchéité du capteur dans le raccord.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com pour le modèle E40264 d'IFM.

MODE D'EMPLOI E40264 IFM

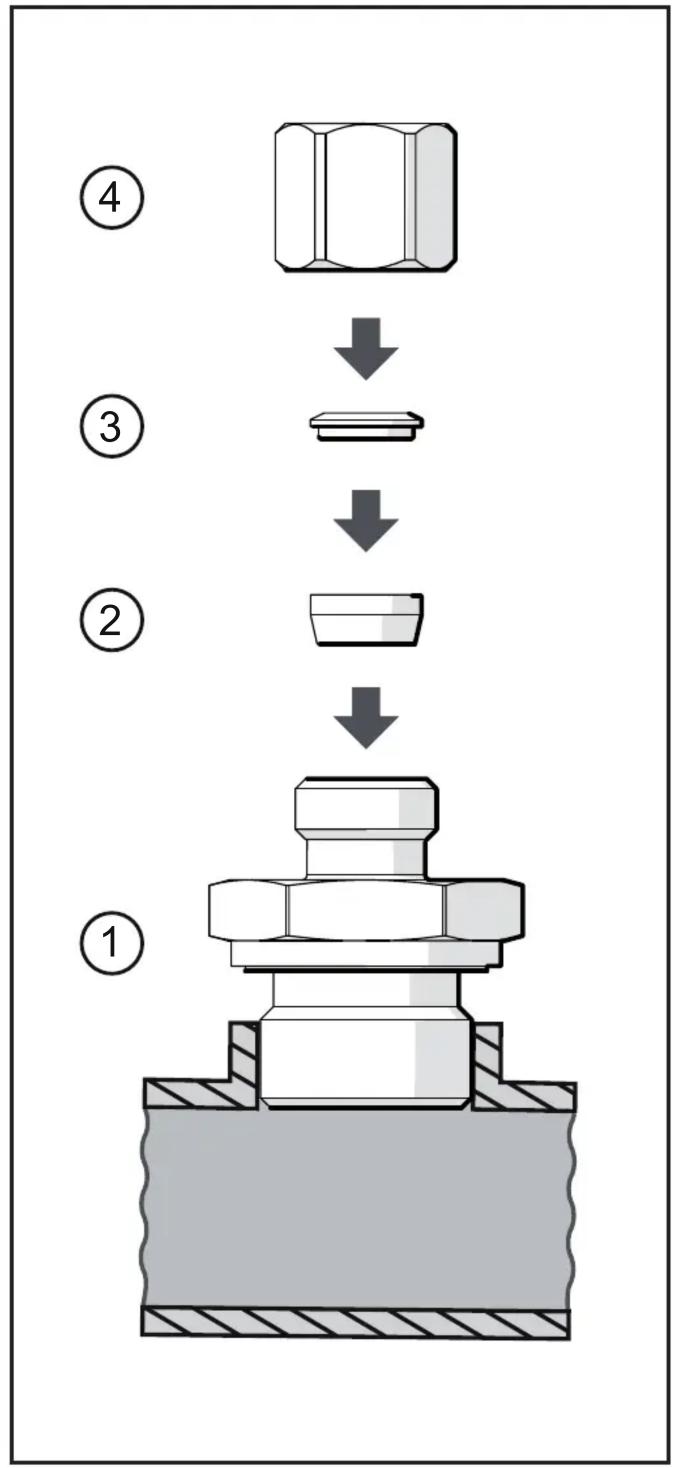

Le raccord bague progressive se compose de trois parties : presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3) et écrou moleté (4).

1. Poser la presse-étoupe (1) dans le raccord process et serrer. Utiliser un joint d'étanchéité lorsque l'application l'exige.

En cas d'emploi de raccords à souder :

• Opération de soudage seulement par du personnel compétent.
  Réalisation soignée et selon l'état de la technique.
• Pendant le soudage et la phase de refroidissement suivante, ni le capteur ni la bague progressive ne doivent être montés.
• Les surfaces doivent être sans souillure de tout type.
• Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

▶ Monter la bague de serrage avant (2). Le bout effilé doit montrer vers la cône.

▶ Monter la bague de serrage arrière (3).

▶ Visser l'écrou moleté (4).

▶ Insérer le capteur.

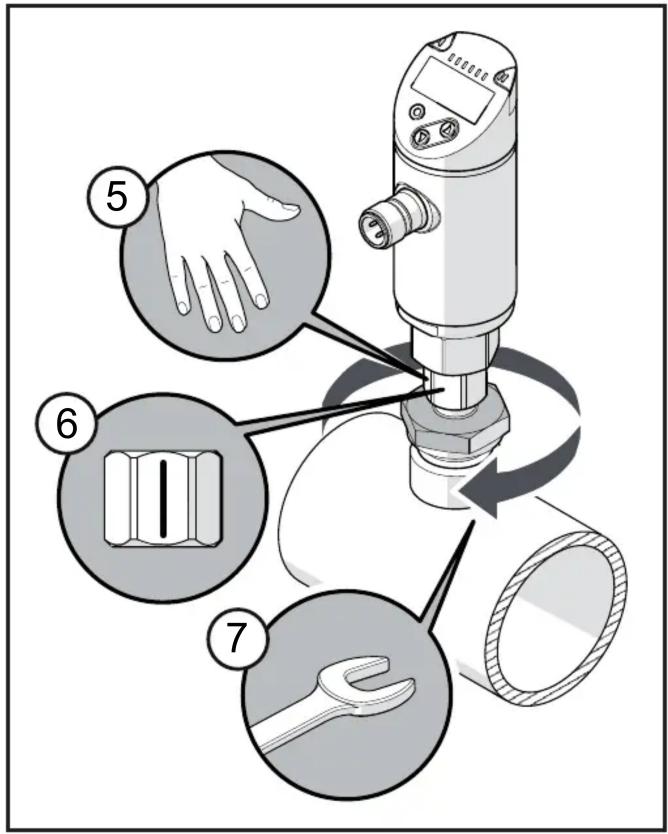

▶ Serrer l'écrou moleté à la main (5) et marquer la position de traits (6).
▶ Faire glisser le capteur à la profondeur d'installation souhaitée. Le tenir en position et serrer l'écrou moleté par 1 ¼ tours à l'aide d'un outil (7).

La bague progressive est maintenant fermement raccordée à la sonde. La profondeur d'installation ne peut plus être modifiée.

Profondeur d'installation recommandée pour la sonde de mesure : centre du tuyau.

Montage répété

Vous pouvez démonter le capteur, par ex. afin de nettoyer le bout de la sonde.

▶ Après, réinsérer le capteur et serrer l'écrou moleté sans forcer.
