SBG332 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débitmètre mécatronique
Catégorie	Détecteur de débit
Marque	IFM
Modèle	SBG332
Usage prévu	Surveillance de liquides (eau, solutions glycol, lubrifiants)
Principe de mesure	Pression différentielle
Sortie	Commutation (sortie fermée si débit ≥ seuil)
Seuil de commutation	Réglable via tambour et vis de blocage
Alimentation	TBTS/TBTP selon EN 50178 (24 V DC typique)
Raccordement électrique	3 fils : BN (brun), BK (noir), BU (bleu)
Raccord process	Montage en ligne selon sens du débit
Montage	Horizontal ou vertical pour fluide propre ; horizontal pour eau sale
Filtre recommandé	200 µm pour eau sale
Indicateur d'état	LED jaune (allumée si débit ≥ seuil)
Entretien	Aucun entretien nécessaire
Réparation	Uniquement par le fabricant
Sécurité	Respecter les consignes ; éviter congélation du fluide ; ne pas utiliser si boîtier cassé
Homologations	Disponibles sur www.ifm.com
Accessoires	Platine de montage (non fournie), connecteurs femelles/mâles

FOIRE AUX QUESTIONS - SBG332 IFM

Comment régler le seuil de commutation ?

Desserrez la vis de blocage, tournez le tambour jusqu'à la valeur souhaitée visible sur l'échelle, puis resserrez la vis. Vous pouvez aussi effectuer le réglage en activant le débit normal et en tournant le tambour jusqu'à ce que la LED jaune s'allume.

Quels fluides puis-je surveiller avec le SBG332 ?

L'appareil est conçu pour des liquides tels que l'eau, les solutions avec glycol et les lubrifiants. Ne l'utilisez pas avec des fluides inadmissibles.

Comment raccorder électriquement le capteur ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension, puis connectez les fils : BN (brun) pour l'alimentation, BK (noir) pour la sortie, BU (bleu) pour le commun. Respectez les normes EN 50178.

Que faire en cas d'eau sale ?

Installez un filtre de 200 micromètres devant l'entrée (IN) et montez le capteur horizontalement avec un angle d'inclinaison maximal de ±5° par rapport à l'horizontale.

Comment interpréter la LED jaune ?

La LED jaune indique l'état de commutation : elle est allumée lorsque le débit mesuré est supérieur ou égal au seuil réglé (sortie fermée), et éteinte lorsque le débit est inférieur au seuil (sortie ouverte).

Quels sont les risques de sécurité à prendre en compte ?

Risques de brûlure ou de projection de fluide sous pression en cas de défaut. Avant toute intervention, assurez-vous que le circuit n'est pas sous pression et que des fluides chauds ne peuvent pas s'échapper. Utilisez une protection adéquate.

L'appareil nécessite-t-il un entretien ?

Non, le SBG332 ne nécessite aucun entretien. En cas de dysfonctionnement, seule une réparation par le fabricant est autorisée.

Puis-je monter le capteur verticalement ?

Oui, si le fluide est propre, le montage dans des tubes verticaux est possible. Pour l'eau sale, le montage doit être horizontal avec un angle d'inclinaison limité.

Où trouver les accessoires de montage ?

Les accessoires tels que la platine de montage ou les connecteurs sont disponibles sur le site www.ifm.com. Le capteur dispose d'un trou taraudé M8 sous le boîtier pour la fixation.

Comment éliminer l'appareil en fin de vie ?

Assurez-vous d'une élimination écologique conforme aux réglementations nationales en vigueur.

MODE D'EMPLOI SBG332 IFM

Notice d'utilisation

Débitmètre mécatronique

SBx3xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés.... 3

2 Consignes de sécurité 4
3 Usage prévu.... 5
4 Montage.... 6

4.1 Raccord process 6
4.2 Accessoires de montage 6
4.3 Montage en cas d'eau sale.... 7

5 Raccordement électrique 8

6 Réglages 9

6.1 Régler le seuil de commutation sur l'appareil. 9
6.2 Effectuer le réglage du débit 9

7 Fonctionnement 10
8 Maintenance, réparation et élimination 11

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

ATTENTION

Avertissement sur les dommages corporels

Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des liquides (eau, solutions avec glycol, lubrifiants).

Il détecte le débit volumique (débit/temps) selon le principe de la pression différentielle et commute la sortie.

Le seuil de commutation est réglable.

INFORMATION IMPORTANTE

Congélation du fluide.

▷ Le capteur peut être endommagé.
Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

4 Montage

ATTENTION

Pendant le montage ou en cas de défaut (p.ex. boîtier cassé), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dû à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
▶ Utiliser une protection adéquate (p.ex. capot protecteur) de manière à éviter que des fluides jaillissants ne puissent porter atteinte à la sécurité des personnes.

4.1 Raccord process

▶ Eviter des différences de section importantes sur l'entrée.
▶ Installer l'appareil en ligne selon le sens du débit (flèche) et serrer aux méplats pour le serrage.

Ne serrer pas le boîtier dans un étau.

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

4.2 Accessoires de montage

▶ Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie) :

Fig. 2: Installation avec plaque de montage
1 : trou taraudé M8 (profondeur 6 mm) sur le dessous de l'appareil

Informations sur les accessoires disponibles sur www.ifm.com

4.3 Montage en cas d'eau sale

Insérer un filtre de 200 micromètres devant l'entrée (IN).
▶ Installer le capteur horizontalement.
▶ Respecter l'angle d'inclinaison vers l'axe horizontale :

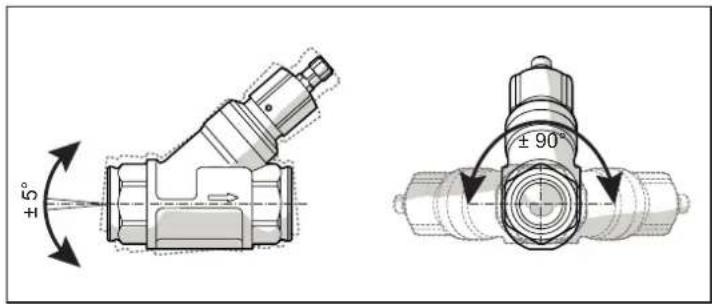

Fig. 3: Montage en cas d'eau sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

Informations sur des filtres disponibles sur www.ifm.com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement (code couleur selon la norme DIN EN60947-5-2)
BN : brun BK : noir
BU : bleu

Informations sur les connecteurs femelles / mâles disponibles sur www.ifm.com.

6 Réglages

Il y a 2 options de régler le seuil de commutation :

• Régler le seuil de commutation sur l'appareil.
  • Effectuer le réglage du débit.

Fig. 5: Réglage du seuil

1 : LED jaune (état de commutation) 3 : vis de blocage
2 : tambour de réglage 4 : échelle de réglage

Ne pas tourner le tambour au-delà de la valeur maximum de la plage de réglage (→ Données techniques) pour éviter des commutations intempestives.

6.1 Régler le seuil de commutation sur l'appareil

▶ Desserrer la vis de blocage.
▶ Tourner le tambour jusqu'à ce que la valeur de consigne soit visible sur l'échelle de réglage.
▶ Serrer la vis de blocage.

6.2 Effectuer le réglage du débit

▶ Activer le débit normal dans l'installation.
▶ Desserrer la vis de blocage.
▶ Régler le seuil de commutation en tournant le tambour lentement :

▷ Le seuil de commutation est atteint dès que la LED s'allume.

▶ Serrer la vis de blocage.

7 Fonctionnement

Après la mise sous tension, l'appareil est opérationnel.

L'appareil détecte le débit et commute la sortie selon le réglage.

• Sortie fermée (LED = allumée), si débit ≥ seuil de commutation.
• Sortie ouverte (LED = éteinte), si débit < seuil de commutation.

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

En cas de fluides très chargés :

▶ insérer un filtre devant l'entrée (IN). Recommandation : utiliser un filtre de 200 micromètres.
