INSTRUKCJA OBSŁUGI SBG332 IFM

Instrukcja obsługi

Mechatroniczny czujnik przepływu

SBx3xx

Spis treści

1 Wstęp.... 3

1.1 Symbolika 3
1.2 Ostrzeżenia 3

2 Instrukcje bezpieczeństwa.... 4
3 Transport, obsługa i przechowywanie 5
4 Zastosowanie zgodne z przeznaczeniem 6

4.1 Obszar zastosowań 6

5 Montaż 7

5.1 Przyłącze procesowe.... 7
5.2 Akcesoria montażowe 8
5.3 Montaż w przypadku wody zanieczyszczonej.... 8

6 Podłączenie elektryczne 9

7 Ustawienia.... 10

7.1 Ustawianie punktu przełączania na urządzeniu 10
7.2 Uczenie warunków przepływu.... 10

8 Działanie urządzenia.... 11
9 Konserwacja, naprawa i utylizacja.... 12

1 Wstep

Instrukcje, dane techniczne, aprobaty i dodatkowe informacje można znaleźć za pomocą kodu QR na urządzeniu/opakowaniu lub na stronie documentation.ifm.com.

1.1 Symbolika

Wymaganie
Instrukcja
▷ Reakcja, rezultat

pogrubienie

Oznaczenie klawiszy i przycisków lub wskazań

→ Odsyłącz bez łącza

Odsyłącz z łączem do strony

Ważna uwaga

Niestosowanie się do instrukcji obsługi może prowadzić do nieprawidłowego działania lub zakłóceń

Informacja

Nota uzupełniająca

1.2 Ostrzeżenia

Ostrzeżenia wskazują na możliwość zranienia osób i uszkodzenia własności. Pozwala to na bezpieczne obchodzenie się z produktami. Ostrzeżenia są stopniowane następująco:

OSTRZEŻENIE

Ostrzeżenie przed poważnym urazem ciała.

▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są ciężkie zranienia włącznie ze śmiertelnymi.

UWAGA

Ostrzeżenie o niewielkim lub średnio groźnym zranieniu

▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są niewielkie lub średnio groźne zranienia.

UWAGA

Ostrzeżenie o uszkodzeniu mienia

▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są uszkodzenia przedmiotów.

2 Instrukcje bezpieczeństwa

- Opisane urządzenie stanowi element składowy do integracji z systemem.

– Projektant systemu jest odpowiedzialny za jego bezpieczeństwo.
- Projektant systemu przeprowadza analizę ryzyka i tworzy dokumentację, którą powinien otrzymać użytkownik i operator systemu, zgodnie z wymaganiami prawnymi oraz normatywnymi, Ta dokumentacja musi zawierać wszystkie niezbędne informacje i instrukcje bezpieczeństwa dla operatorów, użytkownika i pracowników serwisowych autoryzowanych przez projektanta systemu.

• Przed konfiguracją produktu proszę zapoznać się z tym dokumentem, a następnie przechowywać go przez cały okres użytkowania produktu.
• Produkt musi odpowiadać zamierzonym zastosowaniom i warunkom środowiskowym bez żadnych ograniczeń.
• Produkt należy stosować tylko zgodnie z jego przeznaczeniem (→ Zastosowanie zgodne z przeznaczeniem).
• Produkt należy stosować tylko z dozwolonymi mediami.
• W przypadku nieprzestrzegania instrukcji obsługi lub danych technicznych może dojść do uszkodzenia ciała i/lub mienia.
• Producent nie ponosi odpowiedzialności ani nie udziela gwarancji w przypadku nieuprawnionej ingerencji w produkt lub jego nieprawidłowego użytkowania.
• Montaż, połączenie elektryczne, konfiguracja, eksploatacja i konserwacja produktu muszą być wykonane przez wykwalifikowanych pracowników upoważnionych przez użytkownika maszyny.
• Chronić urządzenia i kable przed uszkodzeniem.

3 Transport, obsługa i przechowywanie

▶ Urządzenie należy przechowywać w oryginalnym opakowaniu.
▶ Jeśli urządzenie ma być ponownie przechowywane, należy użyć oryginalnego opakowania.
▶ W przeciwnym razie należy wyposażzyć nieużywane połączenia w odpowiednie złącze lub zaślepkę ochronną i zapakować urządzenie w odpowiednie opakowanie.
▶ Podczas przechowywania urządzenia należy przestrzegać dopuszczalnych warunków otoczenia (→ Dane techniczne).

4 Zastosowanie zgodne z przeznaczeniem

Urządzenie monitoruje media płynne.

Urządzenie monitoruje media ciekłe (woda, roztwory glikolu, oleje przemysłowe, chłodziwa).

Sygnalizuje wartość przepływu objętościowego (na zasadzie różnicy ciśnień) oraz zmienia stan wyjścia.

Punkt przełączania jest nastawny.

UWAGA

Zamarzanie medium.

▷ Czujnik może zostać uszkodzony.
▶ Sprawdzić, czy medium w czujniku nie zamarza podczas eksploatacji i transportu.

4.1 Obszar zastosowań

• Woda
• Roztwory glikolu
• Chłodziwa

Z powodu związanej z technologią podatności na zakłócenia w zakresie częstotliwości oscylatora (0,500 do 0,550 MHz), wyjście przełączające przełącza się nieproawidłowo w trakcie testu zgodnego z EN 61000-4-6 przy poziomie testowym 10 V. Po powstaniu błędu testowane urządzenie automatycznie powróci do normalnej pracy.

UWAGA

Zamarzanie medium.

▷ Czujnik może zostać uszkodzony.
▶ Sprawdzić, czy medium w czujniku nie zamarza podczas eksploatacji i transportu.

5 Montaż

UWAGA

Podczas instalacji lub w przypadku awarii (np. uszkodzenia obudowy) z układu mogą wyciekać media gorące lub pod wysokim ciśnieniem.

▷ Ryzyko obrażeń z powodu ciśnienia lub oparzeń.
▶ Przed montażem sprawdzić, czy w układzie nie ma ciśnienia.
▶ Należy sprawdzić szczelność instalacji w miejscu montażu urządzenia.
▶ Urządzenie należy wyposaż Ky w odpowiednie zabezpieczenie (np. pokrywę), aby wykluczyć zagrożenie dla pracowników ze strony wyciekających mediów.

5.1 Przyłącze procesowe

▶ Unikać dużych zmian przekroju poprzecznego po stronie wlotowej.
▶ Należy umieścić urządzenie w rurze zgodnie z kierunkiem przepływu (strzałka) i dokręcić kluczem wykorzystując spłaszczenia obudowy.

Nie zaciskać obudowy w imadle.

Rys. 1: Przyłącze procesowe

IN: Wlot

OUT: Wylot

Odcinki odprężające po stronie wlotowej i wylotowej czujnika nie są konieczne.

Czujnik może również zapobiec przepływowi wstecznemu.

5.2 Akcesoria montażowe

▶ W razie konieczności zamocować urządzenie na płycie montażowej (nie w zestawie) od spodu.

Rys. 2: Montaż na płycie montażowej

1: Wykonać otwór gwintowany M8 (o głębokości 6 mm) w dolnej części urządzenia.

5.3 Montaż w przypadku wody zanieczyszczonej

▶ Należy zastosować filtr 200 mikronów przed otworem wlotowym (IN).
▶ Zamontować czujnik poziomo.
▶ Utrzymać kąt nachylenia w stosunku do osi poziomej:

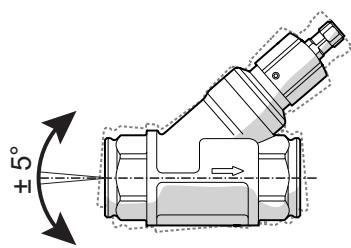

Rys. 3: Osiowanie w przypadku wody zanieczyszczonej

W przypadku czystego medium urządzenie można również montować w rurach pionowych.

6 Podłączenie elektryczne

Urządzenie musi zostać podłączone przez wykwalifikowanego elektryka.

Należy zapoznać się z krajowymi i międzynarodowymi przepisami dotyczącymi instalacji urządzeń elektrycznych.

Napięcie zasilania spełniające wymogi SELV, PELV.

▶ Odłączyć zasilanie.
▶ Podłączyć urządzenie w sposób następujący:

Rys. 4: Schemat okablowania (kolory zgodnie z normą DIN EN60947-5-2)

BN: Brązowy

BU: Niebieski

BK: Czarny

Informacja o dostępnych złączach jest tutaj: www.ifm.com.

7 Ustawienia

Istnieją 2 opcje ustawienia punktu przełączania:

• Ustawianie punktu przełączania na urządzeniu.
  • Uczenie warunków przepływu.

Rys. 5: Nastawa punktu przełączenia

1: Żółta dioda LED (stan przełączenia)

3: Śruba ustalająca

2: Pokrętło

4: Podziałka

Nie obracać pokrętła poza maksymalną wartość zakresu ustawień (→ Dane techniczne), aby wykluczyć błędne przełączanie.

7.1 Ustawianie punktu przełączania na urządzeniu

▶ Poluzować śrubę ustalającą.
▶ Obracać pokrętło, aż wartość zadana pojawi się na podziałce.
▶ Dokręcić śrubę ustalającą.

7.2 Uczenie warunków przepływu

▶ Wpierw należy zezwolić na normalny obieg medium w instalacji.
▶ Poluzować śrubę ustalającą.
▶ Ustawić punkt przełączania, powoli obracając pokrętło:
▷ gdy zaświeci się dioda LED, oznacza to, że osiągnięto punkt przełączania.
▶ Dokręcić śrubę ustalającą.

8 Działanie urządzenia

Po załączeniu zasilania urządzenie jest natychmiast gotowe do pracy.

Urządzenie wykrywa wielkość przepływu i przełącza wyjście zgodnie z ustawieniem.

• zamknięte (LED = ZAŁ), jeśli wartość przepływu ≥ punktu przełączania.
• otwarte (LED = WYŁ), jeśli wartość przepływu < punktu przełączenia.

9 Konserwacja, naprawa i utylizacja

Praca urządzenia jest bezobsługowa.

Naprawę urządzenia może przeprowadzać tylko jego producent.

▶ Zużyte urządzenie należy utylizować w sposób przyjazny dla środowiska zgodnie z obowiązującymi przepisami krajowymi.

W przypadku bardzo zabrudzonych mediów:

▶ Zamontować filtr przed otworem wlotowym (IN). Zalecenie: zastosować filtr 200 mikronów.
