MODE D'EMPLOI DTE102 IFM
Notice d‘utilisation Boîtier de contrôle RFID DTE102 706298 / 00 02 / 2013 FR2 Contenu 1 Remarque préliminaire 4 11 Remarques sur ce document 4 12 Symboles utilisés 4 2 Consignes de sécurité 4 21 Général 4 22 Montage et raccordement électrique 4 23 Interventions sur l‘appareil 5 3 Fonctionnement et caractéristiques 5 31 Konfiguration über Ethernet-Schnittstelle 5 32 Antennes RFID 6 4 Fonction 6 5 Montage 6 51 Distance de montage 6 52 Position de montage 7 53 Possibilités de montage 7 531 Montage sur rail DIN 7 532 Démontage 8 533 Platine de montage 8 6 Raccordement électrique 9 61 Alimentation en tension AUX 9 62 Raccordement bus de terrain EtherNet/IP Port 1 / Port 210 621 Réglages usine des paramètres Ethernet 10 63 Prises de raccordement IO-1 IO-4 11 64 Raccordement de la terre fonctionnelle 12 641 Montage sur rail DIN 12 642 Platine de montage 12 7 Eléments de service et d‘indication 13 71 Rétablir les réglages usine 13 72 Indications LED 13 721 LED AUX 13 722 LED EtherNet/IP Port 1 / Port 2 14 723 LED Mod (Modulstatus) 14 724 LED Net (Netzwerkstatus) 153
Licences et marques Microsoft® et Internet Explorer® sont des marques enregistrées de Microsoft Corporation Toutes les marques et raisons sociales utilisées sont soumises au copyright des sociétés respectives
726 Indications LED appareil spéciales 18 8 Données techniques 18 81 Fiches techniques 18 82 Manuel d‘utilisation 18 9 Maintenance, réparation et élimination 19 10 Homologations/normes 19 11 Schéma d‘encombrement 194 1 Remarque préliminaire

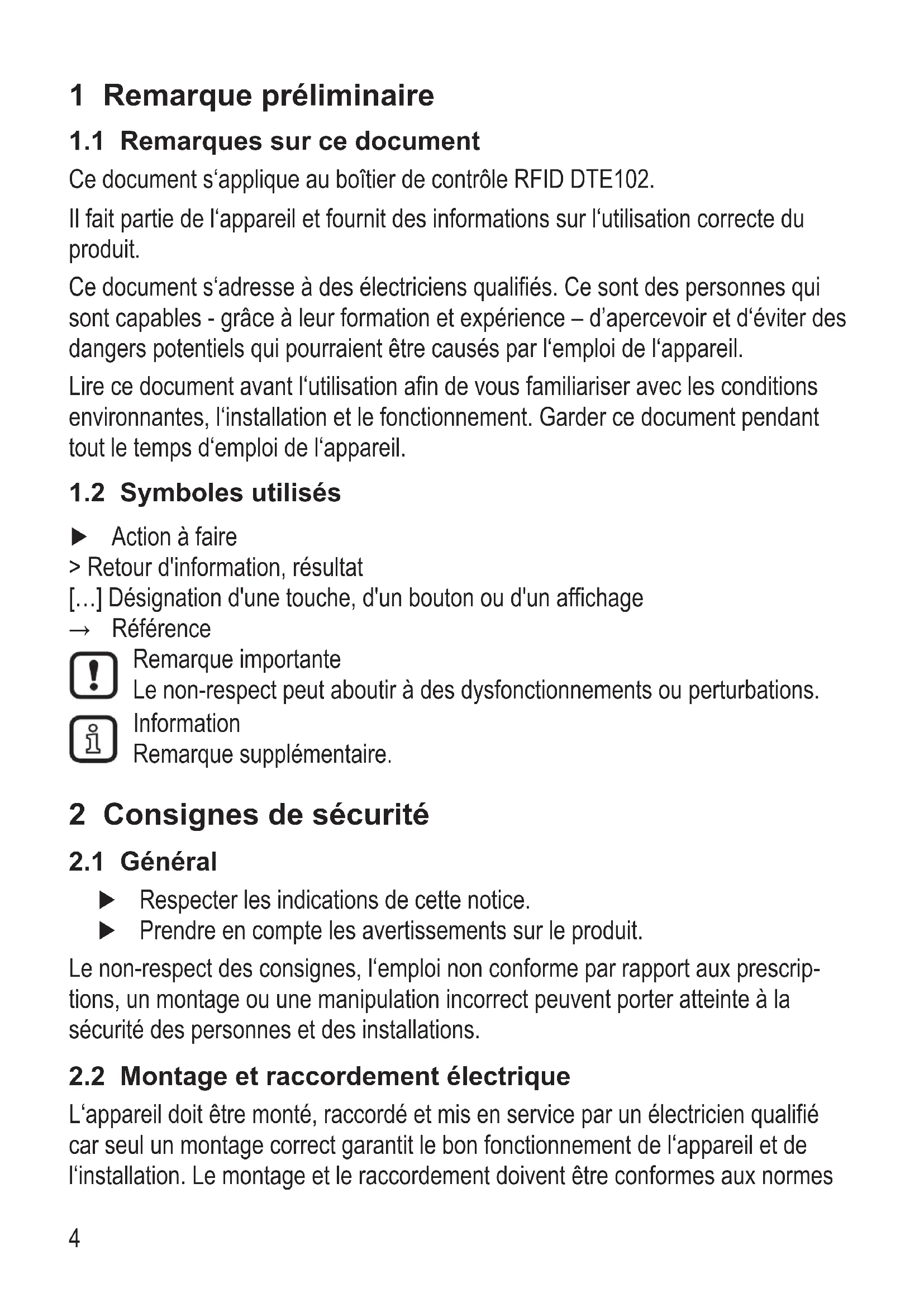

1.1 Remarques sur ce document
Ce document s‘applique au boîtier de contrôle RFID DTE102 Il fait partie de l‘appareil et fournit des informations sur l‘utilisation correcte du produit Ce document s‘adresse à des électriciens qualifiés Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d’apercevoir et d‘éviter des dangers potentiels qui pourraient être causés par l‘emploi de l‘appareil Lire ce document avant l‘utilisation afin de vous familiariser avec les conditions environnantes, l‘installation et le fonctionnement Garder ce document pendant tout le temps d‘emploi de l‘appareil
1.2 Symboles utilisés
► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage
- Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Consignes de sécurité
► Respecter les indications de cette notice ► Prendre en compte les avertissements sur le produit Le non-respect des consignes, l‘emploi non conforme par rapport aux prescrip- tions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations
2.2 Montage et raccordement électrique
L‘appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l‘appareil et de l‘installation Le montage et le raccordement doivent être conformes aux normes5
nationales et internationales en vigueur La personne qui installe l‘appareil en est responsable Il s'agit d'un produit de la classe A Dans un environnement résidentiel, ce produit peut causer des problèmes de radiodiffusion Dans ce cas, l'utilisa- teur doit éventuellement prendre les mesures correspondantes
2.3 Interventions sur l‘appareil
Des interventions sur l‘appareil ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie Des interventions sur l‘appareil peuvent porter atteinte à la sécurité des personnes et des installations ► Ne pas ouvrir l‘appareil ► Ne pas introduire des objets dans l‘appareil ► Eviter la pénétration de corps étrangers métalliques 3 Fonctionnement et caractéristiques Une interface EtherNet/IP ainsi que 4 voies pour le raccordement des appareils de terrain sont intégrées dans le boîtier de contrôle RFID DTE102 Chaque voie peut être utilisée pour le raccordement d‘une antenne RFID ou comme entrée/sortie selon CEI 61131 L‘appareil
- contrôle l‘échange de données avec les antennes RFID ou avec les capteurs/ actionneurs
- communique avec le niveau API supérieur via EthernNet/IP
- permet la configuration de l’appareil via un serveur web Exemples d‘applications :
- Contrôle du flux de manutention dans des lignes de production
- Gestion de magasin grâce à une détection automatique des produits stockés
- Gestion de cuves, préparation de commandes ou traçabilité des produits fabriqués
- Fonctionnalité IT : serveur HTTP
L‘appareil supporte jusqu‘à 4 têtes d‘écriture/de lecture RFID de type ANT51x d‘ifm electronic gmbh Informations sur les têtes d‘écriture/de lecture sur notre site web à : wwwifmcom
- Fichetechnique:→ANT51 4 Fonction Informations détaillées sur le principe de fonctionnement du système dans le manuel d‘utilisation à : wwwifmcom
- Fichetechnique:→DTE102→Noticed‘utilisation 5 Montage
5.1 Distance de montage
En raison de l‘échauffement interne de l‘appareil, il faut observer une distance minimale de 10 mm par rapport à d‘autres objets lors du montage A = 10 mm7
La position de montage peut être librement choisie Le montage à l’envers n‘est pas permis dans un environnement humide
5.3 Possibilités de montage
5.3.1 Montage sur rail DIN
L‘appareil peut être monté sur les rails DIN de type NS35/15 ou NS35/7,5 1 Incliner l‘appareil et positionner le clip de fixation sur l‘arête supérieure du rail DIN 2 Pousser l‘appareil vers le bas 3 En même temps, pivoter l‘appareil en direction du rail DIN8
1 Pousser l‘appareil vers le bas 2 En même temps, pivoter l‘appareil vers le haut 3 Enlever l‘appareil vers le haut
5.3.3 Platine de montage
L‘appareil peut être fixé sur une platine de montage avec 2 vis (M4 x 35 ou plus long)
Ce type de montage est recommandé en cas de vibration et de chocs élevés9
6 Raccordement électrique L'appareil doit être monté par un électricien qualifié ► Avant le raccordement de l'appareil mettre l'installation hors tension ► Respecter les règlements nationaux et internationaux relatifs à l'installa- tion de matériel électrique ► Assurer une alimentation en tension selon EN 50178, TBTS, TBTP ► Brancher l'appareil selon le raccordement des broches indiqué ci-des- sous ► Ne pas dépasser la consommation totale de 3 A de l'appareil Observer les points suivants afin de garantir l‘indice de protection IP 67 : ► Couvrir les prises non utilisées avec des bouchons ► Serrer tous les bouchons et les connecteurs au couple de serrage de 1 Nm D’autres accessoires correspondants à wwwifmcom Accessoires Référence ifm Bouchon E73004 Clé dynamométrique E70390
6.1 Alimentation en tension AUX
► Raccorder l‘appareil à l‘alimentation en courant via un câble de raccordement M12
► Raccorder l‘appareil au maître EtherNet/IP via un câble de raccordement M12 approprié
Broche Affectation 1 TD+ 2 RD+ 3 TD- Remarque : câble de raccordement blindé nécessaire 4 RD-
6.2.1 Réglages usine des paramètres Ethernet
Les valeurs suivantes sont préréglées à la livraison : Paramètres Réglage usine Adresse IP 192168079 Adresse passerelle 1921680100 Masque de sous-réseau 2552552550 Autonégociation On DHCP Off Les réglages peuvent être modifiés via le serveur web de l’appareil ou l’objet interface TCP/IP du bus EtherNet/IP11
Chaque prise de raccordement peut être utilisée comme entrée/sortie selon CEI 61131 ou pour le raccordement d‘une tête d‘écriture/de lecture RFID Le réglage des prises se fait via la configuration du matériel du maître EtherNet/IP
Sortie de commutation (C/Qo) ou entrée de commutation (C/Qi) 5 Non raccordé Mettre le boîtier de contrôle hors tension avant de raccorder des appareils de terrain Noter que la consommation totale de l'appareil ne doit pas dépasser 3 A Vous trouvez les détails sur les modes de fonctionnement disponibles dans le manuel d‘utilisation à : wwwifmcom
- Fichetechnique:→DTE102→Noticed‘utilisation12
6.4 Raccordement de la terre fonctionnelle
Afin d'assurer un fonctionnement sans problèmes l'appareil doit être rac- cordé au potentiel électrique de la terre
6.4.1 Montage sur rail DIN
Le raccordement est effectué automatiquement via le rail DIN Noter que le rail DIN doit être raccordé au potentiel électrique de la terre
6.4.2 Platine de montage
Pour la fixation de l‘appareil sur une platine de montage, le raccordement se fait via la vis de fixation gauche Noter que la platine doit être raccordée au potentiel électrique de la terre13
7 Eléments de service et d‘indication
7.1 Rétablir les réglages usine
Les paramètres Ethernet peuvent être remis aux réglages usine Pour ceci procé- der comme indiqué ci-dessous : ► Déconnecter tous les câbles de l‘appareil ► Appliquer un shunt électriquement conducteur entre les broches 1 et 3 sur la prise de raccordement IO-3 ► Raccorder l‘appareil à la tension d‘alimentation et attendre jusqu‘à ce que la LED jaune sur AUX et IO-3 clignote à env 8 Hz ► Mettre l‘appareil hors tension et le raccorder de nouveau > Les réglages usine sont rétablis
L‘appareil affiche l‘état actuel des interfaces via les LED d‘état
LED verte LED jaune Etat Remarque Eteinte Eteinte Aucune alimentation en tension
AUX < 5 V Allumée Clignote à 2 Hz Alimentation en tension trop faible 5V≤U AUX ≤18V Allumée Eteinte Alimentation en tension ok 18V≤U AUX ≤36V14
7.2.2 LED EtherNet/IP Port 1 / Port 2
LED verte LED jaune Etat Remarque Eteinte Eteinte Aucune connexion à une autre interface Ethernet correspondante Etat lien "No Link" Allumée Eteinte La connexion à l'interface Ethernet est établie, aucun échange de données Etat lien "Link", "No traffic" Allumée Clignote sporadi- quement La connexion à l'interface Ethernet correspondante est établie, l'échange de données est en cours Etat lien "Link", "Traffic"
7.2.3 LED Mod (état du module)
LED rouge LED verte Etat Remarque Eteinte Eteinte Aucune alimentation en tension Vérifier l'alimentation en tension Eteinte Clignote Disponibilité L'appareil n'a pas encore été configuré Il n'y a aucun échange de données Vérifier si la connexion du scanner EtherNet/IP a été établie Vérifier si Configuration Assembly a été paramétré Eteinte Allumée Fonctionnement normal La connexion avec le scanner EtherNet/IP a été établie et l'appareil a été configuré L'échange de données est en cours15
LED rouge LED verte Etat Remarque Clignote Eteinte Erreur non critique Il n'a pas été possible d'éta- blir une connexion avec le scanner Ethernet/IP : - erreur de tension - il n'était pas possible de configurer l'appareil Allumée Eteinte Erreur grave Erreur du logiciel, erreur du matériel dans l'appareil Redémarrer l'appareil Si l'erreur est toujours présente, retourner l'appareil Clignote Clignote Auto-test Phase de démarrage de l'appareil
7.2.4 LED Net (état du réseau)
LED rouge LED verte Etat Remarque Eteinte Eteinte Aucune adresse IP dispo- nible ou aucune alimentation en tension Vérifier l'alimentation en tension Si DHCP est actif, vérifier si un serveur DHCP existe dans le réseau Eteinte Clignote Aucune connexion L'appareil a reçu une adresse IP; une connexion EtherNet/ IP n'a pas été établie Vérifier si l'appareil a été configuré par le scanner EtherNet/IP Eteinte Allumée La connexion existe Au moins une connexion EtherNet/IP avec l'appareil a été établie16 LED rouge LED verte Etat Remarque Clignote Eteinte Timeout (temps dépassé) de la connexion Un timeout a été déclenché avec une des connexions EtherNet/IP existantes Vérifier l'état de la connexion dans le scanner EtherNet/IP Allumée Eteinte Adresse IP existe déjà La même adresse IP que celle de l'appareil a été trouvé dans le réseau EtherNet/IP Vérifier si DHCP est désactivé et une adresse IP statique a été affectée qui est déjà utilisée dans le réseau Cignote Clignote Auto-test Phase de démarrage de l'appareil
7.2.5 LED IO1 ... IO4
Les indications LED des prises de raccordement sont différentes pour chaque configuration de raccordement Utilisation comme entrée selon CEI 61131 LED verte LED jaune Etat Remarque Eteinte Eteinte Interface désactivée L'interface dans le maître EtherNet/IP n'est pas confi- gurée Allumée Eteinte Interface activée, entrée au niveau bas (0 V)
Allumée Allumée Interface activée, entrée au niveau haut (24 V)
Clignote à 8 Hz Clignote à 8 Hz Surcharge ou court-circuit -17
Utilisation comme sortie selon CEI 61131 LED verte LED jaune Etat Remarque Eteinte Eteinte Interface désactivée L‘interface dans le maître EtherNet/IP n‘est pas configurée Allumée Eteinte Interface activée, sortie au niveau bas (0 V)
Allumée Allumée Interface activée, sortie au niveau haut (24 V)
Clignote à 8 Hz Clignote à 8 Hz Surcharge ou court-circuit - Utilisation avec des têtes d‘écriture/de lecture RFID LED verte LED jaune Etat Remarque Eteinte Eteinte Interface désactivée L‘interface dans le maître EtherNet/IP n‘est pas configurée Clignote à 2 Hz Eteinte Interface activée, antenne désactivée
Allumée Eteinte Interface activée, le TAG n'est pas dans le champ
Allumée Allumée Interface activée, le TAG est dans le champ
Clignote à 8 Hz Clignote à 8 Hz Surcharge, court-circuit ou erreur de communication
7.2.6 Indications LED appareil spéciales
LED Etat Remarque LED AUX verte allumée LED AUX jaune clignote à 8 Hz LED IO1IO4 jaunes clignotent à 8 Hz L'appareil se trouve en mode de service "système d'urgence démarré" Une mise à jour du progiciel est nécessaire et peut être effectuée via le serveur web LED AUX verte allumée LED AUX jaune clignote à 8 Hz LED IO1IO4 vertes clignotent à 8 Hz LED IO1IO4 jaunes clignotent à 8 Hz Erreur grave, l'appareil doit être retourné Erreur du matériel ou données permanentes dans l'appareil sont corrompues LED AUX verte allumée LED AUX jaune clignote à 8 Hz LED IO3 jaune clignote à 8 Hz Rétablissement des réglages usine
8 Données techniques
8.1 Fiches techniques
Des fiches techniques sont disponibles à : www.ifm.com→Fichetechnique:→DTE102
8.2 Manuel d‘utilisation
Le manuel d‘utilisation est disponible à : www.ifm.com→Fichetechnique:→DTE102→Noticed‘utilisation19
9 Maintenance, réparation et élimination ► Assurer une élimination écologique de l‘appareil selon les règlements natio- naux en vigueur 10 Homologations/normes La Déclaration de Conformité CE et les homologations sont disponibles à : www.ifm.com→Fichetechnique:→DTE102→Homologations 11 Schéma d‘encombrement M12x1 M12x1
