Type de produit	Module électronique AS-i
Marque	IFM
Modèle	AC2521
Catégorie	Module électronique
Fonction principale	Esclave AS-i convertissant les signaux d'entrée analogiques en données numériques
Profil AS-i	S-7.3.6 selon spécification AS-i V2.1
Mesure de courant	0 ... 20 mA
Résolution	1 μA
Nombre maximal de modules par faisceau AS-i	31
Alimentation	24 V TBTP externe via câble plat (max. 1,1 A total)
Raccordement capteurs	Connecteurs M12
Temps de conversion	< 1 ms
Temps de transmission (2 voies)	~71 ms (cas idéal)
Temps de transmission (4 voies)	~141 ms (cas idéal)
Indicateurs LED	PWR (verte), AUX (verte), FAULT (rouge), AS1-AS4 (jaunes)
Paramètre d'affichage défaut	P2 : actif ou non actif
Adressage	Via unité d'adressage AC1144 ou cordon E70213
Couple de serrage	0,8 Nm

FOIRE AUX QUESTIONS - AC2521 IFM

Comment adresser le module AC2521 ?

L'adressage peut se faire de deux manières : soit en montant le module sur une unité d'adressage AC1144 pour affecter une adresse libre entre 1 et 31, soit en utilisant une embase de câblage avec prise d'adressage AC5011 et le cordon d'adressage E70213 pour un adressage ultérieur.

Quels types de capteurs peut-on raccorder ?

Le module est conçu pour les capteurs analogiques avec sortie 0...20 mA. Les capteurs se raccordent via des connecteurs M12 à 5 broches.

Comment interpréter les LEDs ?

La LED PWR verte indique la présence de tension AS-i. AUX verte signale une tension externe 24 V. FAULT rouge allumée indique une erreur de communication AS-i, clignotante un défaut de périphérique. Les LEDs AS1 à AS4 jaunes indiquent l'état des voies analogiques.

Quelle est la plage de mesure du module ?

La plage nominale est de 0 à 20 mA. Au-delà, jusqu'à 23 mA, le signal est considéré comme au-dessus de la plage nominale. Au-dessus de 23 mA, la LED clignote pour signaler une valeur hors plage admissible.

Comment paramétrer l'affichage des défauts ?

Le paramètre P2 permet d'activer ou désactiver l'affichage du défaut de périphérique. Mettre P2 à 1 pour activer l'affichage (LED FAULT clignote), à 0 pour le désactiver.

Quel est le temps de transmission des valeurs analogiques ?

Pour 2 voies, le temps total est d'environ 71 ms (1 ms de conversion + 70 ms de transmission). Pour 4 voies, il est d'environ 141 ms (1 ms + 140 ms). Ces valeurs sont données dans le cas idéal avec un temps de cycle AS-i de 5 ms.

Comment raccorder un actionneur 3 fils ?

Broche 1 : sortie analogique, broche 2 : alimentation actionneur +24V, broche 3 : sortie analogique 0 V, broche 4 : non connectée, broche 5 : terre fonctionnelle. Les sorties 0 V ne doivent pas être interconnectées.

Quelle alimentation est nécessaire ?

Le module nécessite une alimentation externe 24 V TBTP via un câble plat noir (max. 1,1 A total). L'alimentation AS-i est également requise pour la communication.

Que faire si la LED FAULT clignote ?

Un clignotement de la LED FAULT indique un défaut de périphérique. Vérifiez que les signaux analogiques sont dans la plage admissible (0...20 mA) et que les connexions sont correctes. Si le paramètre P2 est à 1, le défaut est affiché.

Est-il possible de remplacer le module ?

Oui, le module est remplaçable. Pour conserver les réglages, assurez-vous de noter l'adresse AS-i et les paramètres. Utilisez une embase avec prise d'adressage pour faciliter le remplacement sans outil spécifique.

MODE D'EMPLOI AC2521 IFM

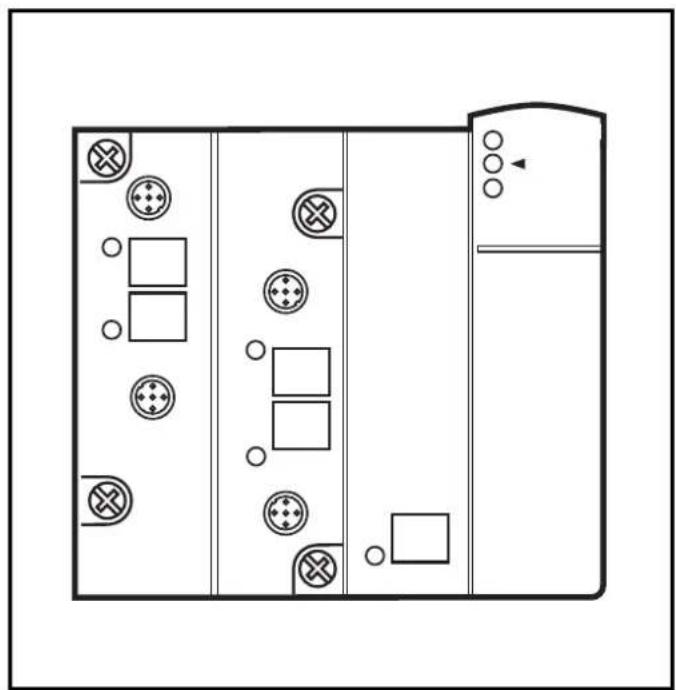

Montageanleitung Installation instructions Notice de montage

ASinterface

AS-i Modul

AS-i module

Module AS-i

AC2521

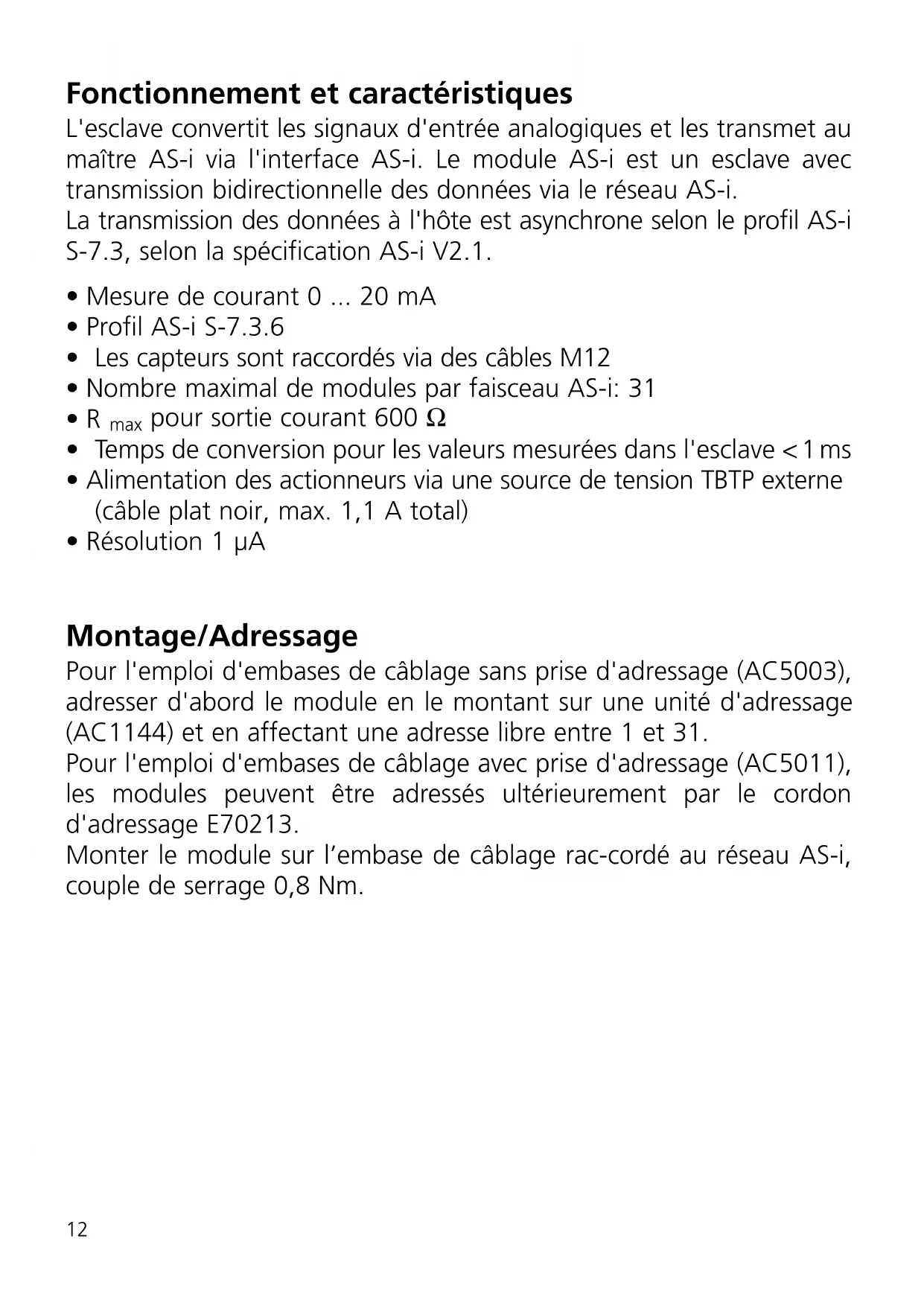

Fonctionnement et caractéristiques

L'esclave convertit les signaux d'entrée analogiques et les transmet au maître AS-i via l'interface AS-i. Le module AS-i est un esclave avec transmission bidirectionnelle des données via le réseau AS-i.

La transmission des données à l'hôte est asynchrone selon le profil AS-i S-7.3, selon la Specification AS-i V2.1.

• Mesure de courant 0 ... 20 mA
• Profil AS-i S-7.3.6
• Les capteurs sont raccordés via des cables M12
• Nombre maximal de modules par faisceau AS-i: 31
• R_ pour sortie courant 600
• Temps de conversion pour les valeurs mesurées dans l'esclave < 1 ms
• Alimentation des actionneurs via une source de tension TBTP externe (cable plat noir, max. 1,1 A total)
• Résolution 1 μA

Montage/Adressage

Pour l'emploi d'embases de câblage sans prise d'adressage (AC5003), adresser d'abord le module en le montant sur une unité d'adressage (AC1144) et en affectant une adresse libre entre 1 et 31.

Pour l'emploi d'embases de câblage avec prise d'adressage (AC5011), les modules peuvent être adressés ultérieurement par le cordon d'adressage E70213.

Monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8 Nm.

Raccordement electrique

Le module analogue est raccordé à l'interface AS-i via l'interface E-EMS (alimentation en tension externe 24 V TBTP).

Pour une alimentation externe en 24 V une embase de câblage pour cable plat avec alimentation externe (AC5003 ou AC5011) doit être sélectionnée.

Alternativement, des embases pour cable plat avec alimentation externe avec broche de mise à la terre (AC5021, AC5023) peuvent être utilisées pour augmenter l'immunité contre les parasites.

Raccordement

Pour tous les raccordements suivants le raccordement indiqué se refère au module analogue.

Les sorties analogiques 0 V ne doivent pas etre interconnectees ni directement ni indirectement (via l'actionneur raccordé).

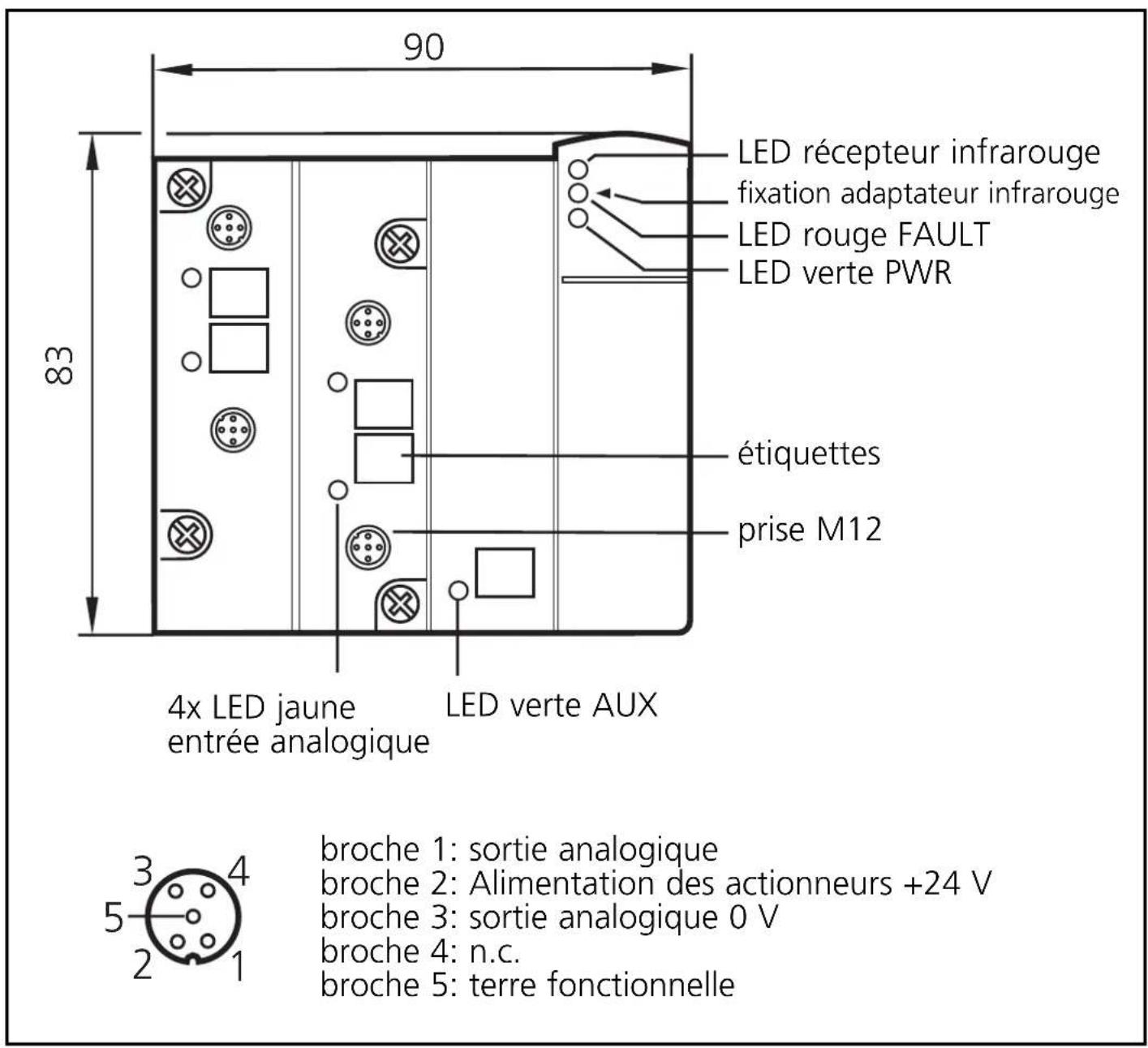

Raccordement d'un actionneur 3 fils

module analogue actioneur 3 fils

broche 1: sortie analogue

broche 2: Alimentation des actionneurs +24V

broche 3: sortie analogue 0 V

broche 4: n.c.

broche 5: terre fonctionnelle

Paramétrage des modules analogiques

Bits de paramètres	Description
P0	1 réservé 0 réservé
P1 non utilisé	1 réservé 0 réservé
P2 défaut de péripédie	1 affichage défaut de périphérique actif 0 affichage défaut de périphérique non actif
P3 non utilisé	1 réservé 0 réservé

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

• LED jaune AS1...AS4 allumée:

signal analogue dans la plage de mesure ou pas d'actionneur raccordé. Il ne peut être distingué si le signal 0V estprésent ou si un actionneur est raccordé.

• LED jaune AS1...AS4 clignote: signal analogique en dehors de la plage de mesure (en dehors de la plage admissible)

• LED verte PWR allumée: tension AS-i presente

• LED verte AUX allumée: tension 24 V externe appliquée
• LED rouge FAULT allumée: erreur de communication AS-i

• LED rouge FAULT clignote: défaut de périphérique*

• défaut de périphérique

Un défaut de périphérique est affché si au moins l'un des signaux analogiques est en dehors de la plage de valeurs.

Plage de mesure des modules de sortie analogiques

Les plages de mesure et leur signification sont indiqués dans les tableaux suivants:

Module de sorties analogiques 0 ... 20mA

Plage 0 ... 20mA	Unités déc.	Unités hexa	LED AO1...AO4 analogique	Signification
0mA ... 20mA	0000 ... 20000	0000 ... 4E20	allumée	plage nominale
20,001mA ... 23mA	20001 ... 23000	4E21 ... 59D8	allumée	au-dessus de la plaque nominale
>23mA	>23000	>59D8	clignote	en dehors de la plaque admissible

Temps de transmission des valeurs analogiques

Exemple: Temps de transmission de 2 voies analogiques

Le temps de conversion pour 2 signaux d'entrée analogiques en signaux numériques est de <1 ms. La transmission des 2 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5ms par cycle AS-i, il en résultat un temps de transmission via l'interface AS-i de 2 × 7 × 5 ms = 70 ms. Dans le cas idéal le temps de transmission total pour la transmission de 2 valeurs analogiques est de 1ms (temps de conversion) + 70 ms (temps de transmission) = 71 ms.

Exemple: Temps de transmission de 4 voies analogiques

Le temps de conversion pour 4 signaux d'entrée analogiques en signaux numériques est de <1 ms. La transmission des 4 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5 ms par cycle AS-i, il en résultat un temps de transmission via l'interface AS-i de 4 × 7 × 5 ms = 140 ms.

Dans le cas idéal le temps de transmission total pour la transmission de 4 valeurs analogiques est de 1ms (temps de conversion) + 140 ms (temps de transmission) = 141 ms.
