BEDIENUNGSANLEITUNG AC2521 IFM

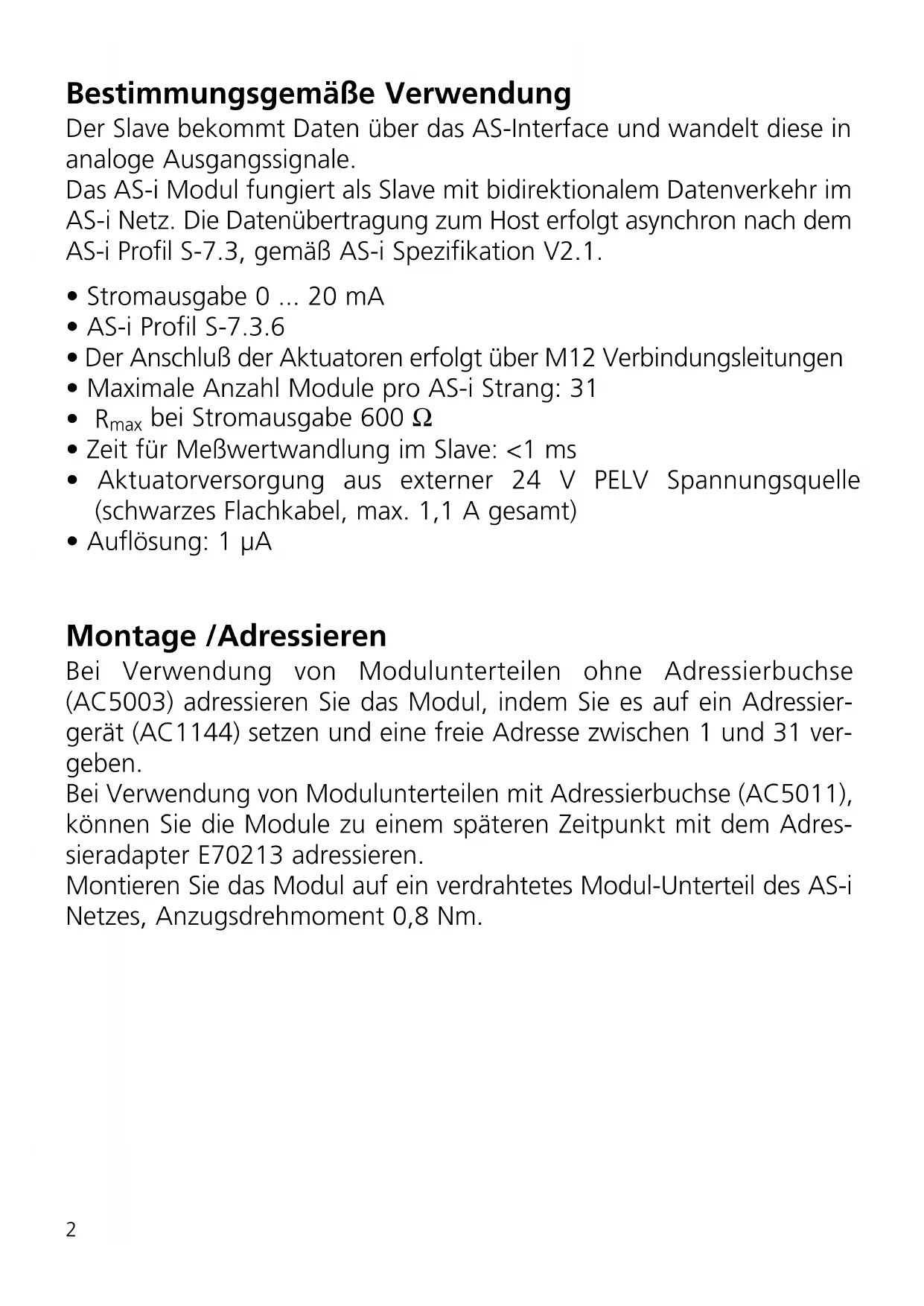

Bestimmungsgemäß Verwendung
Der Slave gekommen Daten über das AS-Interface und wandelt diese in analoge Ausgangssignale.
Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i Netz. Die Datenübertragung zum Host erfolgt asynchron nach dem AS-i Profil S-7.3, gemäß AS-i Spezifikation V2.1.
- Stromausgabe 0 ... 20 mA
AS-i Profil S-7.3.6 - Der Anschluß der Aktuatoren erfolgt über M12 Verbindungsleitungen
- Maximale Anzahl Module pro AS-i Strang: 31
- R_ bei Stromausgabe 600
- Zeit für Meßwertwandlung im Slave: <1 ms
- Aktuatorversorgung aus externer 24 V PELV Spannungsquelle (schwarzes Flachkabel, max. 1,1 A gesamt)
- Auflösung: 1 μA

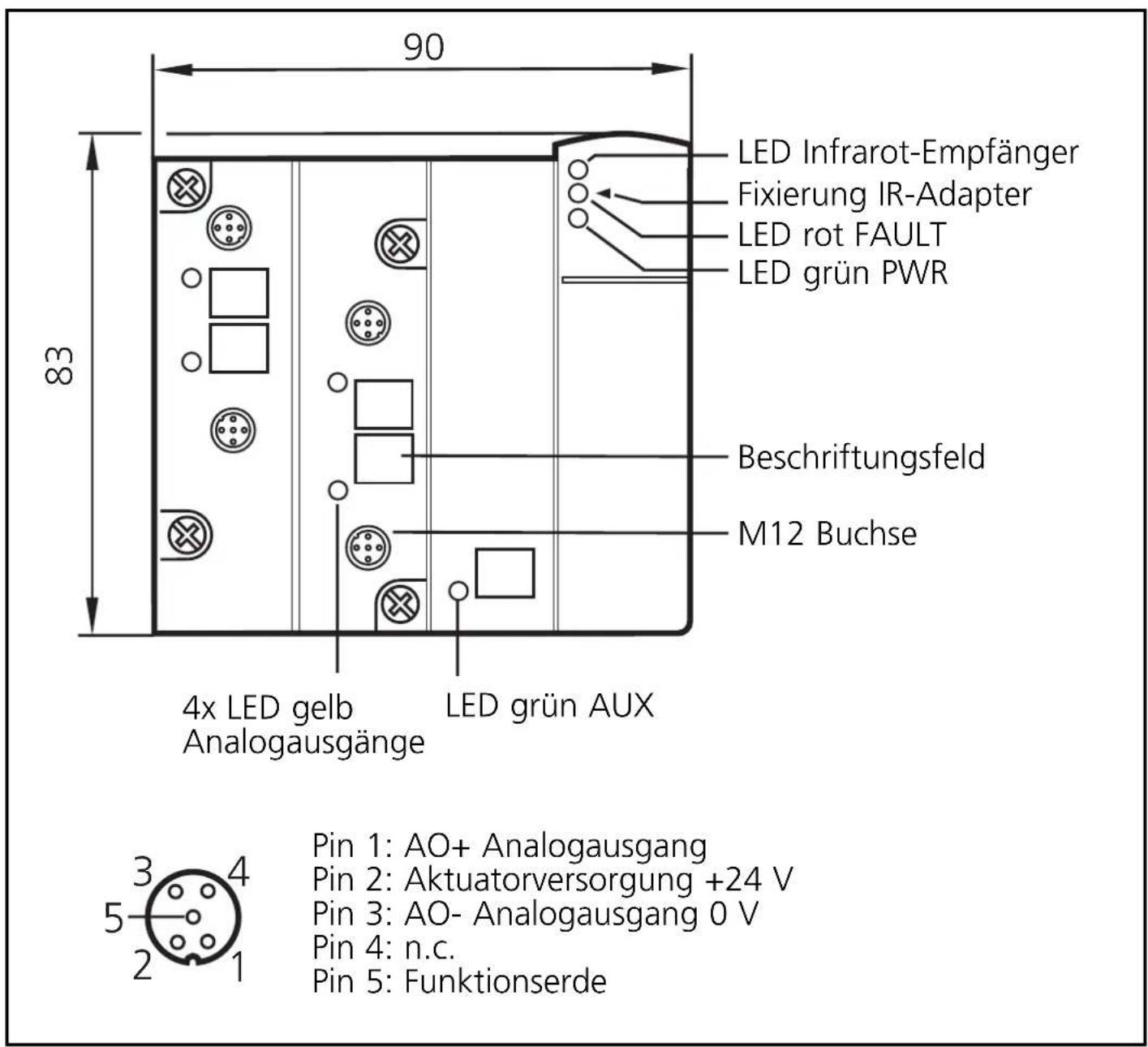

Montage /Adressieren
Bei Verwendung von Modulunterhalten ohne Adressierbuchse (AC5003) adressieren Sie das Modul, indem Sie es auf ein Adressiergerät (AC1144) setzen und eine frei Adresse zwischen 1 und 31 vergeben.
Bei Verwendung von Modulunterhalten mit Adressierbuchse (AC5011), können Sie die Module zu einem späteren Zeitpunkt mit dem Adressieranapter E70213 adressieren.
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8 Nm.
Elektrischer Anschluß
Das Analogmodul wird über die standardisierte E-EMS (Versorgung aus ext. 24 V PELV Spanningsquelle) an das AS-Interface angeschlossen. Für den Anschluß muß ein FK-E Unterveril (AC5003 oder AC5011) gewählt werden.
Alternative können FK-E Unterteile mit Erdungsfahne (AC5021, AC5023) zur Erhöhung der Störlicherheit eingesetzt werden.
Anschlußbelegungen
Bei allen folgenden Anschlußbelegungen bezieht sich die dargestelter Pinbelegung auf das Analogmodul.
Die Analogausgänge AO- dürfen weder direkt noch indirectk (über den angeschlossenen Aktuator) miteinander verbunden werden.

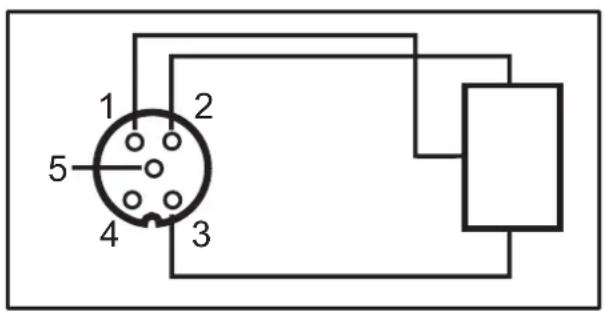

Anschluß eines 3-Draht Aktuators
Analogmodul 3-Draht Aktuator
Pin 1: AO+ Analogausgang
Pin 2: Aktuatorversorgung +24 V
Pin 3: AO- Analogausgang 0 V
Pin 4: n.c.
Pin 5: Funktionserde
Parametrierung der Analogmodule
| Parameterbit/Bezeichnung |
| P0 |
| P1 nicht genutzt |
| P2 Peripheriefehler |
| P3 nicht genutzt |
| Beschreibung |
| 1 reserviert 0 reserviert |
| 1 reserviert 0 reserviert |
| 1 Fehleranzeige aktiv 0 Fehleranzeige inaktiv |
| 1 reserviert 0 reserviert |
Betrieb
Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:
- LED gelb AO1...AO4 an: Analoges Signal im Messbereich
bzw. kein Aktuator angeschlossen. Es ist keine Unterscheidung möglich, ob das 0 mA-Signal anliegt oder kein Aktuator angeschlossen ist.
- LED gelb AO1...AO4 blinkt:
Analoges Signal außerhalb des Messbereichs (Überlauf)
- LED grün PWR an: AS-i Spannung liegt an
- LED grün AUX an: Externe 24 V-Spannung liegt an
- LED rot FAULT an: AS-i Kommunikationsfehler
-
LED rot FAULT blinkt: Peripheriefehler*
-
Peripheriefehler
Ein Peripheriefehler wird angezeigt, wenn mindestens eines der analogen Signale außerhalb des Wertebereiches ist.
Messbereich des Analogausgangsmoduls
Die Meßbereiche und deren Bedeutung enthalten Sieitte den fol-genden Tabellen:
Analogausgangsmodul 0 ... 20 mA
| Bereich 0 ... 20mA | Einheiten dez. | Einheiten hex. | LED AO1...AO4 Analog | Bedeutung |
| 0mA ... 20mA | 0000 ... 20000 | 0000 ... 4E20 | an | Nennbereich |
| 20,001mA ... 23mA | 20001 ... 23000 | 4E21 ... 59D8 | an | Übersteuerungs- bereich |
| >23mA | >23000 | >59D8 | blinkt | Überlauf |
Übertragungszeit der Analogwerte
Die Übertragungszeit der Analogwerte hängt einersects von der Wandlungszeit der analogen Signale in digitale Signale im AS-i Modul und anderersects von der Übertragungszeit über das AS-Interface ab.
Beispielrechnung: Übertragungszeit von 2 Analogkanänen
Die Wandlungszeit für 2 analoge Eingangssignale in digitale Signale beträgt <1ms. Die Übertragungszeit der 2 16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zykluszeit von 5 ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 2 × 7 × 5 ms = 70 ms.
Die gesamte Übertragungszeit beträgt somit im Idealfall zur Übertragung von 2 Analogwerten 1 ms (Wandlungszeit) + 70 ms (Übertragungszeit) = 71 ms.
Beispielrechnung: Übertragungszeit von 4 Analogkanänen
Die Wandlungszeit für 4 analoge Eingangssignale in digitale Signale beträgt < 1 ms. Die Übertragungszeit der 4 16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zykluszeit von 5 ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 4 × 7 × 5 ms = 140 ms.
Die gesamte Übertragungszeit beträgt somit im Idealfall zur Übertragung von 4 Analogwerten 1ms (Wandlungszeit) + 140 ms (Übertragungszeit) = 141 ms.
