Type de produit	Détecteur pour vérins hydrauliques
Marque	IFM
Modèle	M9H206
Catégorie	Détecteur
Usage prévu	Détection sans contact de métaux ferromagnétiques (métaux FE)
Type de montage	Vissage dans filetage M, avec ou sans butée
Raccordement électrique	Par un électricien qualifié, respect des normes nationales et internationales
Maintenance	Aucun entretien nécessaire
Réparation	Uniquement par le fabricant
Élimination	Écologique selon les règlements nationaux en vigueur
Informations supplémentaires	Notice d'utilisation, données techniques et homologations via code QR sur l'appareil/emballage ou sur www.ifm.com

FOIRE AUX QUESTIONS - M9H206 IFM

Quel est le type de montage recommandé pour le détecteur M9H206 ?

Le détecteur se visse dans un filetage M. Il existe deux versions : sans butée (série MFH) où la profondeur de vissage est ajustable, et avec butée fixe (série M9H) pour laquelle le vissage se fait jusqu'en butée puis on dévisse d'un demi-tour (~0,5 mm) pour éviter des dommages mécaniques.

Quel est le couple de serrage à appliquer lors du montage ?

Le couple de serrage est indiqué dans la fiche technique de l'appareil. Il est important de respecter cette valeur pour garantir un montage sûr et éviter des dommages.

Comment raccorder électriquement le détecteur M9H206 ?

Le raccordement doit être effectué par un électricien qualifié. Il faut mettre l'installation hors tension, puis brancher l'appareil selon les indications de la fiche technique ou de l'étiquette sur l'appareil. Les règlements nationaux et internationaux relatifs à l'installation électrique doivent être respectés.

Quels types de matériaux le détecteur peut-il détecter ?

Le détecteur M9H206 détecte sans contact les métaux ferromagnétiques (métaux FE). Il fournit alors un signal de commutation.

Le détecteur nécessite-t-il un entretien régulier ?

Non, l'appareil ne nécessite aucun entretien. Il est conçu pour fonctionner sans intervention de maintenance.

Que faire en cas de dysfonctionnement du détecteur ?

L'appareil ne doit être réparé que par le fabricant. En cas de problème, contactez le service après-vente IFM. Ne tentez pas de réparer vous-même.

Comment éliminer le détecteur en fin de vie ?

Assurez-vous d'une élimination écologique selon les règlements nationaux en vigueur. Respectez les directives locales de recyclage des déchets électroniques.

Où trouver les données techniques complètes du détecteur ?

Les données techniques, homologations et informations supplémentaires sont disponibles via le code QR sur l'appareil ou l'emballage, ainsi que sur le site www.ifm.com.

Peut-on ajuster la profondeur de vissage du détecteur ?

Oui, pour les appareils sans butée (MFH), la profondeur de vissage peut être ajustée pour positionner le détecteur par rapport à la tige de piston. Pour les appareils avec butée (M9H), le vissage se fait jusqu'en butée puis on dévisse d'un demi-tour.

Quelles précautions de sécurité prendre lors du montage ?

Ne pas visser l'appareil trop profondément pour éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre. Serrer l'écrou de fixation au couple recommandé. Le raccordement électrique doit être fait hors tension par un électricien qualifié.

MODE D'EMPLOI M9H206 IFM

Notice d'utilisation

Détecteur pour vérins hydrauliques

MFH

M9H

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Usage prévu

L'appareil détecte sans contact des métaux ferromagnétiques (métaux FE) et fournit un signal de commutation.

3 Montage

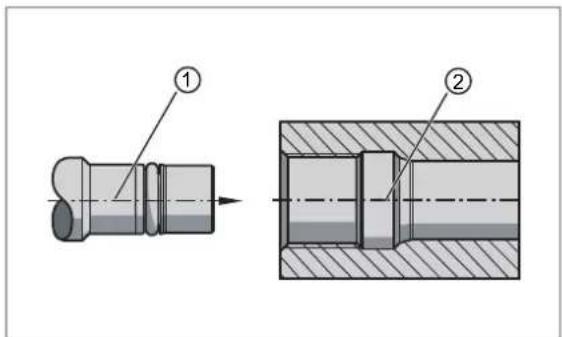

3.1 Installation d'appareils sans butée (MFH)

1 : Détecteur
2 : Raccord à souder

L'appareil peut être ajusté à la tige de piston par la profondeur de vissage.

INFORMATION IMPORTANTE

Ne pas visser l'appareil trop profondément lors de la mise en service afin d'éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre.

Pour un montage avec une butée fixe, utiliser les appareils de la série M9H.

1 : Capteur
2 : Tige de vérin
3 : Piston avec came porte-drapeau

▶ Mettre la tige du vérin dans la position finale à détecter.
▶ Visser l'appareil jusqu'en butée.
Dévisser l'appareil d'un demi-tour (\~ 0,5 mm) pour assurer une protection contre une détérioration mécanique.
▶ Serrer l'écrou de fixation (couple de serrage de → la fiche technique).

3.2 Installation d'appareils avec butée (M9H)

1 : Détecteur
2 : Raccord à souder

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

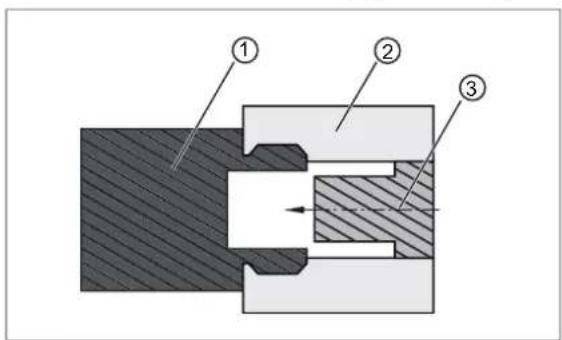

3.3 Installation d'appareils pour la détection de la tige

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

1 : Détecteur
2 : Bloc à visser
3 : Tige

4 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

5 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
