MANUAL DE USUARIO M9H206 IFM
Manual de instrucciones
Detector para cilindros hidráulicos
MFH
M9H
1 Advertencia preliminar
Manual, datos técnicos, homologaciones y más información a través del código QR en el equipo / en el embalaje o en www.ifm.com.
1.1 Símbolos utilizados
√ Requisito
▶ Operación requerida
Reacción, resultado
[...] Referencia a teclas, botones o indicadores
→ Referencia cruzada
Nota importante
El incumplimiento de estas indicaciones puede acarrear funcionamientos erróneos o averías
Información
Indicaciones complementarias
2 Uso previsto
El equipo detecta sin contacto metales ferromagnéticos (metales ferrosos) y lo indica mediante una señal de conmutación.
3 Montaje
3.1 Instalación de equipos sin tope (MFH)

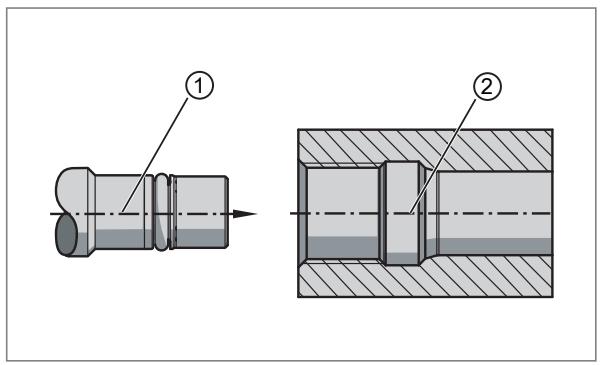

1: Sensor
2: Racor a soldar
El equipo puede ajustarse al vástago mediante la profundidad de enroscado.
ATENCIÓN
Durante la puesta en marcha, no enroscar el equipo con demasiada profundidad para evitar daños mecánicos en el equipo, vástago y cilindro.
Para el montaje con tope fijo, utilizar los equipos de la gama M9H.
1: Sensor
2: Vástago
3: Pistón con leva
▶ Desplazar el vástago hasta la posición final que se desea detectar.
▶ Enroscar el equipo hasta el tope.
▶ Desenroscar el equipo media vuelta (\~ 0,5 mm) para protegerlo de daños mecánicos.
▶ Apretar la tuerca de fijación (par de apriete: → Ficha técnica).
3.2 Instalación de equipos con tope (M9H)

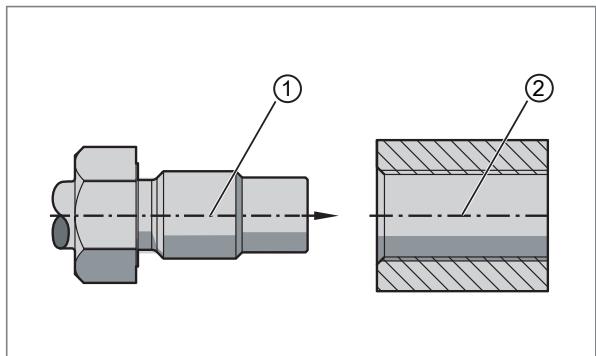

1: Sensor
2: Racor a soldar
▶ Enroscar el equipo en una rosca M.
Par de apriete: → Ficha técnica.
3.3 Instalación de equipos para la detección de émbolo
▶ Enroscar el equipo en una rosca M.
Par de apriete: → Ficha técnica.

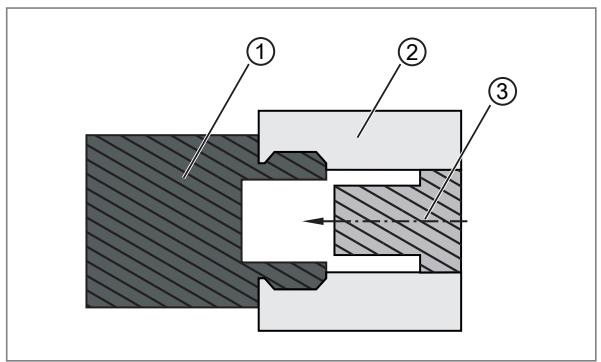

1: Sensor
2: Bloque de montaje
3: Émbolo
4 Conexión eléctrica
El equipo solo puede ser instalado por técnicos electricistas.
Se deben cumplir los reglamentos tanto nacionales como internacionales para el establecimiento de instalaciones electrotécnicas.
▶ Desconectar la tensión de alimentación.
▶ Conectar el equipo según se indica en la ficha técnica/etiqueta.
5 Mantenimiento, reparación y eliminación
El equipo no requiere mantenimiento.
El equipo solo puede ser reparado por el fabricante.
▶ Eliminar el equipo tras su uso respetando el medio ambiente y según las normativas nacionales en vigor.
