MANUAL DE USUARIO KG5086 IFM

CE

Instrucciones de uso

Detectores capacitivos

efectoriso®

KG (M18)

Contenido

1 Advertencia preliminar .... 3
1.1 Símbolos utilizados....3
2 Indicaciones de seguridad....3
3 Uso previsto....3
4 Montaje....4
4.1 Indicaciones para montaje enrasado y no enrasado....4
5 Conexión eléctrica 5
5.1 Conexionado .... 5
6 Elementos de manejo e indicación....6
7 Ajustes .... 7
7.1 Ajuste en vacío ....7
7.2 Ajuste con el depósito lleno .... 7
7.3 Ajuste en vacío modificado....8
7.4 Bloquear / desbloquear 9
7.5 IO-Link....10
7.5.1 Información general....10
7.5.2 Información específica de los equipos ....10
7.5.3 Herramientas de parametrización .... 10
8 Funcionamiento .... 10
9 Mantenimiento, reparaciones, eliminación ....10
10 Terminología .... 11

1 Advertencia preliminar

1.1 Símbolos utilizados

• Los elementos de manejo se muestran de la siguiente manera:
  Ejemplo: [OUT OFF] = botón "OUT OFF"
• Los requerimientos de operación vienen indicados mediante "
  ▶":
  Ejemplo: ▶ Comprobar que el equipo funciona correctamente.
• Las reacciones a dicha operación se indican mediante ">",
  Ejemplo: > El LED amarillo se enciende.

Nota importante

El incumplimiento de estas indicaciones puede acarrear funcionamientos erróneos o averías.

2 Indicaciones de seguridad

• Lea las instrucciones de uso antes de poner en marcha el equipo. Asegúrese de que el producto es apto para sus aplicaciones sin ningún tipo de restricción.
• El equipo cumple con los reglamentos y directivas europeas pertinentes.
• El uso indebido o no conforme a lo estipulado puede provocar fallos de funcionamiento en el equipo o consecuencias no deseadas en su aplicación.
• El montaje, la conexión eléctrica, la puesta en marcha, el manejo y el mantenimiento del equipo solo pueden ser llevados a cabo por personal cualificado, autorizado además por el responsable de la instalación.

3 Uso previsto

• Detector capacitivo para la supervisión de niveles de materiales a granel secos y fluidos líquidos.
• A través de los botones de programación se lleva a cabo el ajuste automático del fluido a detectar.

4 Montaje

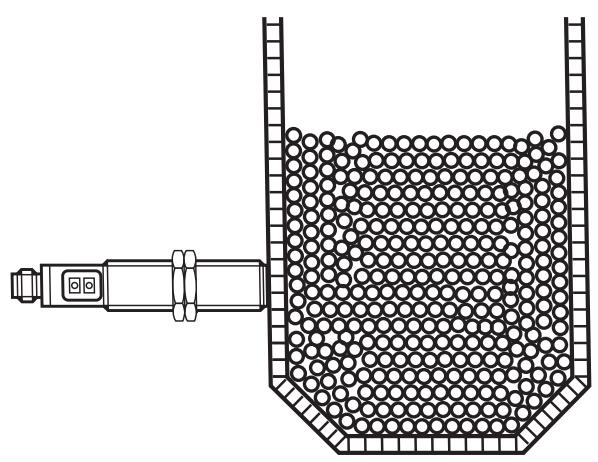

▶ Montar el equipo según se indica en las imágenes:

• En contacto directo con el fluido
  ▶ En caso de fluidos líquidos, utilizar un adaptador de montaje (p. ej. E43900).

- Sin contacto directo con el fluido (solamente para depósitos no metálicos).

4.1 Indicaciones para montaje enrasado y no enrasado

En caso de un montaje enrasado con equipos no enrasables, se modifican las características del detector hasta llegar incluso a una conmutación permanente (pérdida de función).

Espacio libre alrededor de la superficie activa

1: enrasado
2: no enrasado

Distancias mínimas en caso de montaje de varios detectores del mismo tipo

5 Conexión eléctrica

El equipo solo puede ser instalado por técnicos electricistas.

Se deben cumplir los reglamentos tanto nacionales como internacionales para el establecimiento de instalaciones electrotécnicas.

▶ Desconectar la tensión de alimentación y conectar el equipo.

5.1 Conexionado

Conmutación positiva (tipo ... FPKG...)

BN = marrón, BK = negro, BU = azul

Salida con autodetección de conmutación positiva o negativa (tipo ... FAKG...)

NPN	PNP

BN = marrón, BK = negro, BU = azul

Al encenderse, el equipo detecta automáticamente si la salida está conectada a L- (= PNP) o a L+ (= NPN).

▶ Confirmar una modificación de la conexión de carga mediante una interrupción de la tensión.

6 Elementos de manejo e indicación

1: Anillo LED amarillo

2: Superficie activa

3: Cuerpo roscado

4: Botones de programación

7 Ajustes

7.1 Ajuste en vacío

Mediante el ajuste en vacío el detector omite la pared del depósito. El ajuste en vacío restablece el equipo; cualquier ajuste ya realizado se anula.

▶ Vaciar el depósito hasta que el nivel se encuentre como mínimo 20 mm por debajo del detector.
Configurar el equipo como "normalmente abierto" (la salida se cierra en caso de que el depósito esté lleno): ▶ Presionar [OUT OFF] durante como mínimo 2 s (máx. 6 s). ▷ Mientras se está presionando el botón, el LED parpa-dea lentamente. Cuando se suelta el botón, el LED se vuelve a apagar.
Configurar el equipo como "normalmente cerrado" (la salida se abre en caso de que el depósito esté lleno): ▶ Presionar [OUT ON] durante como mínimo 2 s (máx. 6 s). ▷ Mientras se está presionando el botón, el LED parpa-dea lentamente. Cuando se suelta el botón, el LED se queda encendido.

El equipo está ahora operativo. Para la detección de fluidos con una constante dieléctrica baja (p. ej. granulados plásticos o aceites) no es necesario realizar ningún otro ajuste.

7.2 Ajuste con el depósito lleno

Necesario en caso de fluidos acuosos. Se optimiza la sensibilidad del equipo. El ajuste con el depósito lleno se puede repetir posteriormente en cualquier momento; si ya se ha efectuado un ajuste en vacío, no será eliminado.

Antes de efectuar el ajuste con el depósito lleno, se debe llevar a cabo un ajuste en vacío (→ 7.1 Ajuste en vacío). Si no es posible vaciar el depósito, como alternativa se puede efectuar un ajuste en vacío simulando adecuadamente un estado vacío del depósito (p. ej. haciendo un ajuste sin tener montado el detector o en una posición más alta). Para un funcionamiento óptimo se debe efectuar el "ajuste en vacío modificado" la próxima vez que se vacíe el depósito (→ 7.3 Ajuste en vacío modificado).

▶ Llenar el depósito hasta cubrir la superficie activa del equipo.➢ Con la función "normalmente abierto" el LED se en- ciende, con la función "normalmente cerrado", el LED se apaga.
Configurar el equipo como "normalmente abierto" (la sali- da se cierra en caso de que el depósito esté lleno): ▶ Presionar [OUT ON] durante como mínimo 6 s.➢ ▷ Mientras se está presionando el botón, el LED parpa- dea primero lentamente, tras 6 s parpadea más rápido. Cuando se suelta el botón, el LED se queda encendido.
Configurar el equipo como "normalmente cerrado" (la salida se abre en caso de que el depósito esté lleno): ▶ Presionar [OUT OFF] durante como mínimo 6 s.➢ ▷ Mientras se está presionando el botón, el LED parpa- dea primero lentamente, tras 6 s parpadea más rápido. Cuando se suelta el botón, el LED se vuelve a apagar.

7.3 Ajuste en vacío modificado

Recomendado en caso de adherencia de residuos en el depósito. Los residuos adheridos se omiten en gran medida. También recomendado en caso de que todavía no se haya llevado a cabo correctamente un ajuste en vacío (p. ej. en caso de la puesta en marcha del detector en un depósito lleno; detalles: → 7.2 Ajuste con el depósito lleno).

El ajuste en vacío modificado se puede repetir posteriormente en cualquier momento; si ya se ha efectuado un ajuste con el depósito lleno, no será eliminado.

▶ Vaciar el depósito hasta que el nivel esté por debajo de la superficie activa del detector.➢ Con la función "normalmente abierto" el LED se apaga, con la función "normalmente cerrado", el LED se enciende.
Configurar el equipo como "normalmente abierto" (la salida se cierra en caso de que el depósito esté lleno): ▶ Presionar [OUT OFF] durante como mínimo 6 s.➢ ▷ Mientras se está presionando el botón, el LED parpa-dea primero lentamente, tras 6 s parpadea más rápido. Cuando se suelta el botón, el LED se apaga.
Configurar el equipo como "normalmente cerrado" (la salida se abre en caso de que el depósito esté lleno): ▶ Presionar [OUT ON] durante como mínimo 6 s.➢ ▷ Mientras se está presionando el botón, el LED parpa-dea primero lentamente, tras 6 s parpadea más rápido. Cuando se suelta el botón, el LED se queda encendido.

7.4 Bloquear / desbloquear

El equipo se puede bloquear electrónicamente contra un ajuste involuntario.

▶ Para bloquear, presionar [OUT ON] y [OUT OFF] simultáneamente durante 10 segundos. ▷ Confirmación: el estado del LED (amarillo) cambia brevemente (si el LED está encendido se apagará brevemente o si está apagado, se encenderá brevemente).> ▶ Para desbloquear el detector, repetir el proceso.

Si el equipo no muestra ninguna reacción, puede ser que esté bloqueado.

7.5 IO-Link

7.5.1 Información general

Este equipo dispone de una interfaz de comunicación IO-Link, que requiere un módulo apto para IO-Link (maestro IO-Link) para su funcionamiento.

La interfaz IO-Link permite el acceso directo a los valores del sensor y los parámetros y ofrece la posibilidad de configurar el equipo durante el funcionamiento. Además, es posible establecer la comunicación a través de una conexión punto a punto con ayuda de un cable adaptador USB.

Para más información sobre IO-Link, consultar www.ifm.com/de/io-link.

7.5.2 Información específica de los equipos

Los IODD necesarios para la configuración del equipo IO-Link, así como la información detallada sobre los valores del sensor, la información de diagnóstico y los parámetros, se encuentran en nuestra página web www.ifm.com/de/io-link.

7.5.3 Herramientas de parametrización

Para consultar toda la información necesaria sobre el software y hardware IO-Link requerido (p. ej. ifm LINERECORDER SENSOR ZGS210), consultar www.ifm.com/de/io-link.

8 Funcionamiento

Compruebe que el equipo funciona correctamente. Provoque la activación del equipo mediante medidas adecuadas.

Indicación mediante LED:

LED amarillo apagado:	salida de conmutación en estado bloqueado
LED amarillo encendido:	salida de conmutación en estado conductor

9 Mantenimiento, reparaciones, eliminación

El equipo no requiere mantenimiento. Para un funcionamiento correcto, se debe tener en cuenta lo siguiente:

- Mantener libre de residuos y cuerpos extraños la superficie activa y, dado el caso, el espacio libre alrededor de ella.

Después de desmontar el equipo o en caso de un cambio del material de llenado, puede ser necesario efectuar de nuevo un ajuste.

No es posible llevar a cabo una reparación del equipo.

Elimine el equipo tras su uso respetando el medio ambiente y según la normativa nacional vigente.

10 Terminología

Zona de conmutación activa / zona activa Zona (espacio) sobre la superficie activa en la cual el detector reacciona ante la aproximación del material de amortiguamiento.

Función de salida Normalmente abierto: el objeto se encuentra en la zona de conmutación activa – salida conmutada. Normalmente cerrado: el objeto se encuentra en la zona de conmutación activa – salida bloqueada. Programable: libre elección de normalmente abierto o normalmente cerrado. Conmutación positiva: señal de salida positiva (conexión a L-). Conmutación negativa: señal de salida negativa (conexión a L+).

Retardo a la disponibilidad Tiempo transcurrido desde que se aplica la tensión de alimentación hasta que el detector se encuentra operativo (en milisegundos).

Histéresis Diferencia entre el punto de conmutación y el de desactivación.

Corriente residual Sirve para el suministro propio de equipos de 2 hilos; fluye a través de la carga incluso cuando la salida está bloqueada.

Consumo de corriente Corriente para el suministro propio de equipos de corriente continua de 3 hilos.

Deriva del punto de conmutación Desfase del punto de conmutación en caso de cambios en las condiciones ambientales (p. ej. temperatura, presión, humedad del aire, etc.).

Protección contra cortocircuitos

Cuando los detectores de ifm están protegidos contra sobrecorriente mediante una protección contra cortocircuitos pulsada, esta puede activarse en caso de utilizarse lámparas incandescentes, relés electrónicos o dispositivos con cargas de baja resistencia.

Tensión de alimentación

Rango de tensión en el cual el detector funciona de forma segura. Se debe utilizar una tensión continua estable y bien suavizada. Tener en cuenta la ondulación residual.

Datos técnicos y más información en www.ifm.com
