Type de produit	Raccord bague progressive pour capteur
Marque	IFM
Modèle	E40259
Catégorie	Composant électronique industriel
Composition	Presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3), écrou moleté (4)
Fonction principale	Fixation étanche d'un capteur dans un raccord process
Matériau	Métal (acier inoxydable probable)
Installation	Monter la presse-étoupe, puis bagues, insérer le capteur, serrer l'écrou moleté à 1 1/4 tours après marquage
Profondeur d'installation	Centre du tuyau recommandé
Soudage	Réalisé par personnel compétent, sans capteur ni bague montés, surfaces propres
Sécurité	Utiliser un joint d'étanchéité si nécessaire
Entretien	Nettoyage possible après démontage du capteur
Montage répété	Démonter puis remonter le capteur et serrer sans forcer
Réparabilité	Pièces détachées : presse-étoupe, bagues de serrage, écrou moleté (non spécifiées individuellement)

FOIRE AUX QUESTIONS - E40259 IFM

Comment installer le raccord bague progressive E40259 ?

Commencez par poser la presse-étoupe dans le raccord process et serrez-la. Utilisez un joint d'étanchéité si nécessaire. Montez ensuite la bague de serrage avant (bout effilé vers le cône), puis la bague de serrage arrière. Vissez l'écrou moleté.

Comment fixer le capteur avec ce raccord ?

Insérez le capteur, serrez l'écrou moleté à la main et marquez la position. Faites glisser le capteur à la profondeur souhaitée, puis serrez l'écrou moleté de 1 1/4 tours avec un outil. La bague progressive est alors fermement raccordée.

Quelle est la profondeur d'installation recommandée pour la sonde ?

Il est recommandé de placer la sonde au centre du tuyau pour une mesure optimale.

Puis-je souder le raccord ?

Oui, mais le soudage doit être effectué par un personnel compétent. Pendant le soudage et le refroidissement, ne montez ni le capteur ni la bague progressive. Assurez-vous que les surfaces sont propres et utilisez des outils adaptés.

Comment démonter le capteur pour le nettoyage ?

Vous pouvez démonter le capteur en desserrant l'écrou moleté. Après nettoyage, réinsérez le capteur et serrez l'écrou moleté sans forcer.

Puis-je réutiliser le raccord après démontage ?

Oui, le montage est répété. Après avoir démonté le capteur (par exemple pour nettoyage), réinsérez-le et serrez l'écrou moleté sans forcer. La profondeur d'installation ne peut plus être modifiée après le premier serrage à 1 1/4 tours.

Quelles sont les pièces du raccord E40259 ?

Le raccord se compose de quatre parties : presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3) et écrou moleté (4).

Faut-il un joint d'étanchéité ?

Un joint d'étanchéité est nécessaire lorsque l'application l'exige, par exemple pour garantir l'étanchéité du raccord.

Quel outil utiliser pour serrer l'écrou moleté ?

Après un serrage à la main et un marquage de position, utilisez un outil approprié (clé) pour serrer l'écrou moleté de 1 1/4 tours.

Le raccord est-il compatible avec tous les capteurs ?

Ce raccord bague progressive est conçu pour les capteurs IFM. Assurez-vous de la compatibilité du diamètre et du type de capteur avant l'installation.

MODE D'EMPLOI E40259 IFM

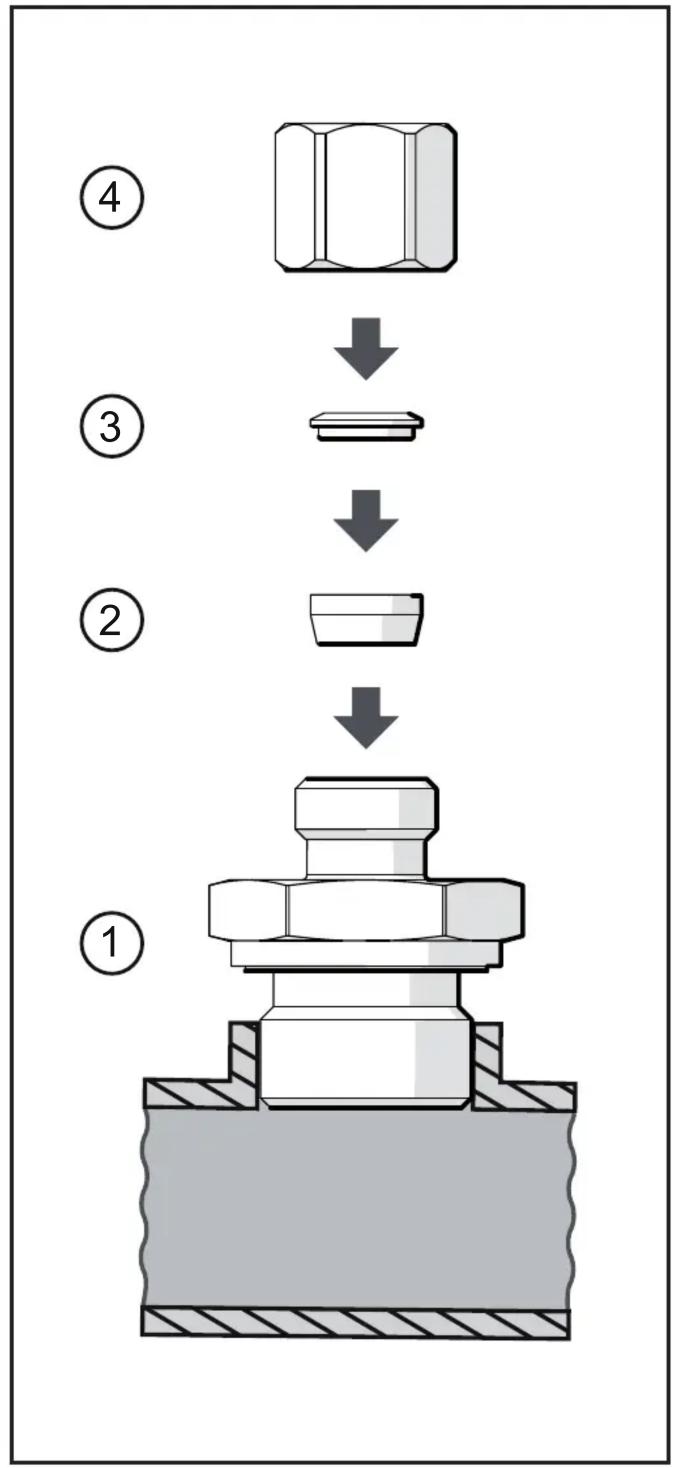

Le raccord bague progressive se compose de trois parties : presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3) et écrou moleté (4).

1. Poser la presse-étoupe (1) dans le raccord process et serrer. Utiliser un joint d'étanchéité lorsque l'application l'exige.

En cas d'emploi de raccords à souder :

• Opération de soudage seulement par du personnel compétent.
  Réalisation soignée et selon l'état de la technique.
• Pendant le soudage et la phase de refroidissement suivante, ni le capteur ni la bague progressive ne doivent être montés.
• Les surfaces doivent être sans souillure de tout type.
• Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

▶ Monter la bague de serrage avant (2). Le bout effilé doit montrer vers la cône.

▶ Monter la bague de serrage arrière (3).

▶ Visser l'écrou moleté (4).


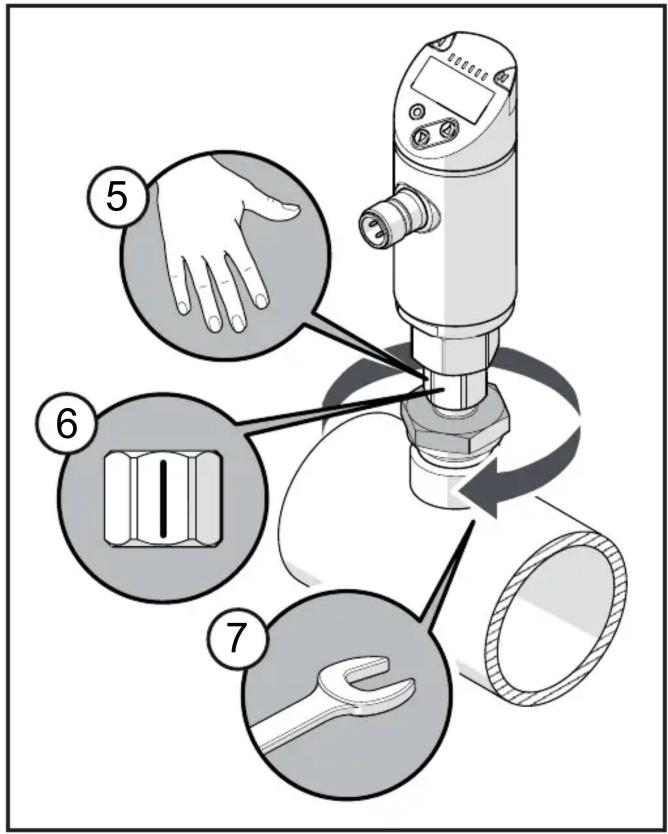

▶ Insérer le capteur.
▶ Serrer l'écrou moleté à la main (5) et marquer la position de traits (6).
▶ Faire glisser le capteur à la profondeur d'installation souhaitée. Le tenir en position et serrer l'écrou moleté par 1 ¼ tours à l'aide d'un outil (7).

La bague progressive est maintenant fermement raccordée à la sonde. La profondeur d'installation ne peut plus être modifiée.

Profondeur d'installation recommandée pour la sonde de mesure : centre du tuyau.

Montage répété

Vous pouvez démonter le capteur, par ex. afin de nettoyer le bout de la sonde.

▶ Après, réinsérer le capteur et serrer l'écrou moleté sans forcer.
