OA5101 - Éclairage IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrage photoélectrique
Marque	IFM
Modèle	OA5101
Catégorie	Éclairage
Portée	Indiquée sur l'étiquette
Alimentation électrique	Courant continu (DC) pour appareils avec entrée test
Tension d'alimentation	10-30 V DC (typique)
Raccordement électrique	Conforme aux indications de l'étiquette, fusible miniature recommandé
Montage	Sur équerre de fixation, alignement précis émetteur/récepteur
Fonction de commutation	NO/NF réglable (S1)
Temporisation	Réglable (front montant/descendant, durée t)
Entrée test	Oui (désactive l'émission, pour appareils DC)
Sortie diagnostique	Oui, signal 5 Hz en cas de mauvaise détection
Indicateurs LED	Vert (alimentation), Rouge (réception), Jaune (sortie)
Dimensions (approx.)	60 x 30 x 30 mm
Poids (approx.)	100 g
Entretien	Nettoyage régulier des lentilles
Sécurité	Débrancher l'alimentation avant raccordement ; utiliser un fusible
Documentation	Notice PDF 10 pages, disponible en plusieurs langues
Application	Détection sans contact d'objets et matières

FOIRE AUX QUESTIONS - OA5101 IFM

Comment raccorder l'appareil ?

Mettre l'installation hors tension, puis raccorder strictement selon les indications de l'étiquette. Insérer un fusible miniature si spécifié.

Comment aligner l'émetteur et le récepteur ?

Monter le récepteur (OAE...) avec une équerre, orienter l'émetteur (OAS...) vers le récepteur. Les LED rouges du récepteur sont allumées en cas d'alignement précis et clignotent en cas de mauvais alignement.

À quoi sert l'entrée test ?

L'entrée test (test à L-) désactive l'émission de lumière. Si aucun objet n'est présent, les LED du récepteur doivent s'éteindre et la sortie changer d'état. Permet de vérifier le bon fonctionnement.

Comment régler la temporisation ?

Utiliser le sélecteur 3 : position a pour retarder le signal 'pas d'objet', position b pour retarder le signal 'objet présent'. La durée t est réglable. Une impulsion pendant t réinitialise la temporisation.

Que signifient les LED rouges clignotantes ?

Les LED rouges du récepteur clignotent en cas de détérioration de la réception : encrassement des lentilles, mauvais réglage ou obstacle partiel.

Comment entretenir l'appareil ?

Dégager régulièrement les lentilles de tout encrassement pour garantir une détection fiable.

Que faire si la sortie diagnostique émet un signal 5 Hz ?

Cela indique une mauvaise détection de l'objet (ex. lentilles sales ou mauvais réglage). Corriger le problème pour rétablir un signal permanent.

Quelle est la tension d'alimentation ?

L'appareil fonctionne en courant continu (DC). La tension exacte est indiquée sur l'étiquette, typiquement 10-30 V DC.

Comment tester le bon fonctionnement après installation ?

Vérifier les LED : vertes allumées = alimentation OK ; rouges allumées = réception ; jaune = sortie commutée. Activer l'entrée test si disponible.

L'appareil est-il réparable ?

La notice ne prévoit pas de réparation par l'utilisateur. En cas de dysfonctionnement, contacter le fabricant ou un service agréé.

MODE D'EMPLOI OA5101 IFM

Montageanleitung Installation Instructions Notice de Montage

efector200®

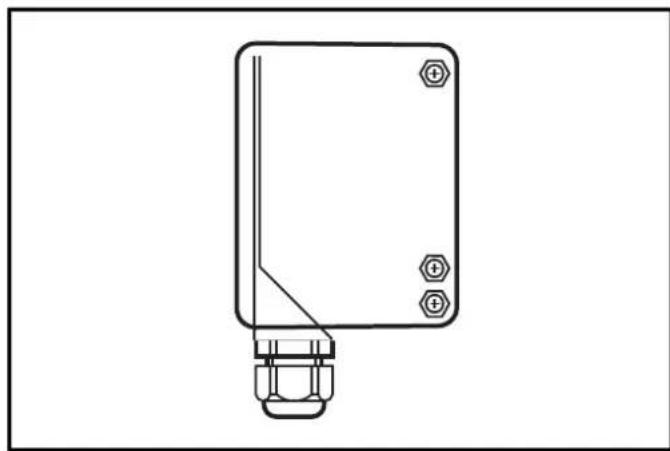

Barrages photoélectriques OA

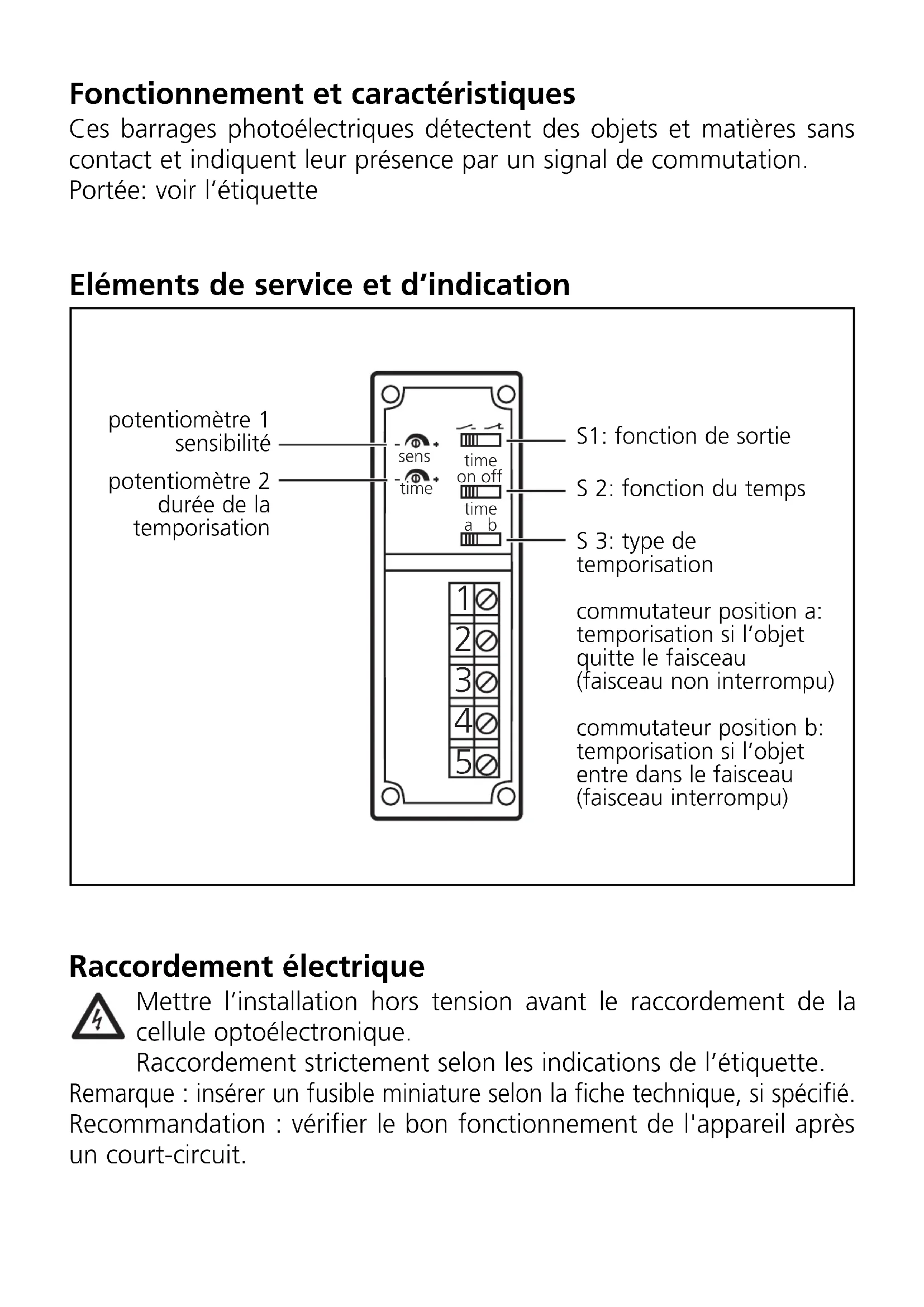

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et matières sans contact et indiquent leur présence par un signal de commutation.

Portée: voir l'étiquette

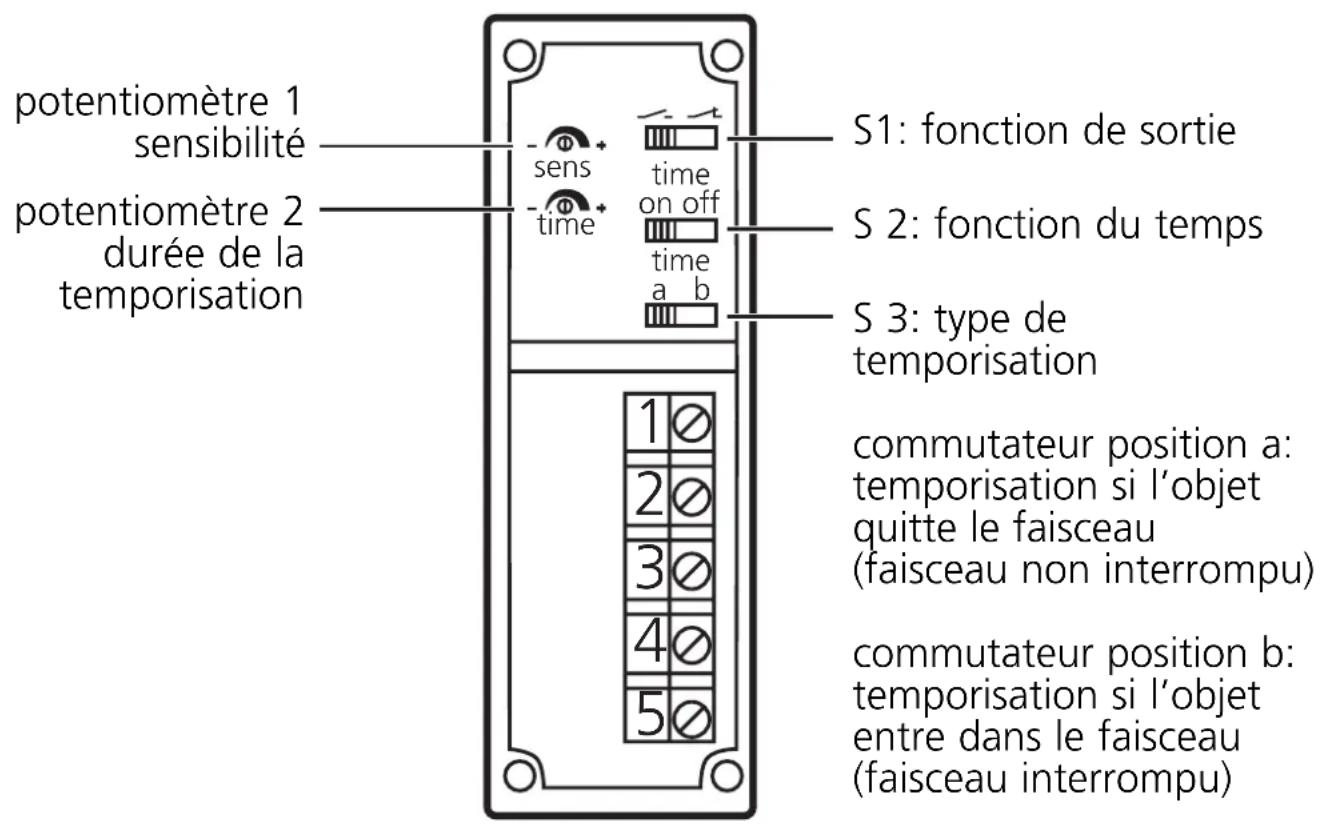

Eléments de service et d'indication

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

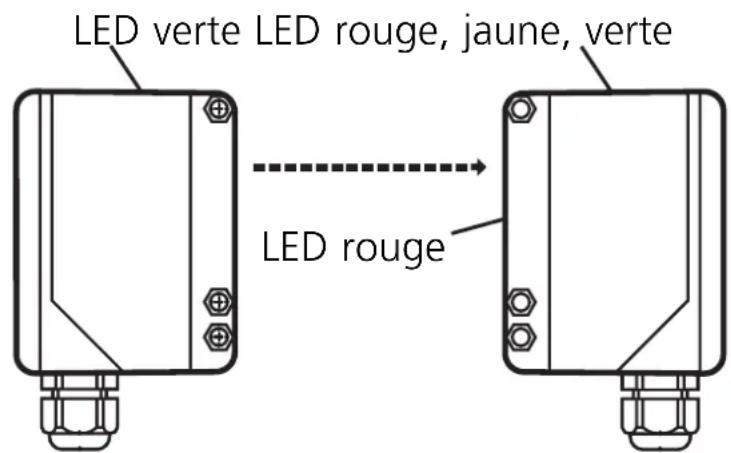

Montage

Monter le récepteur (OAE...) avec une équerre de fixation.

Orienter l'émetteur (OAS...) en direction du récepteur et le fixer de la même manière.

Suivant le raccordement électrique l'émetteur peut être orienté précisément à l'aide de la LED:

• Les LED rouges du récepteur sont allumées en cas d'alignement précis.
• Elle clignotent en cas de mauvais alignement.
• Portée optimale seulement avec orientation précise.

Entrée test de l'émetteur (seulement pour appareils DC)

Par l'activation de l'entrée test (test à L-) l'émission de lumière est désactivée. Si aucun objet ne se trouve entre l'émetteur et le récepteur, les LED du récepteur indiquant la réception de lumière doivent s'é- teindre et l'état de commutation de la sortie doit changer.

Réglage

Régler la sensibilité, la fonction de sortie, la fonction du temps ainsi que la durée de la tempori-sation.

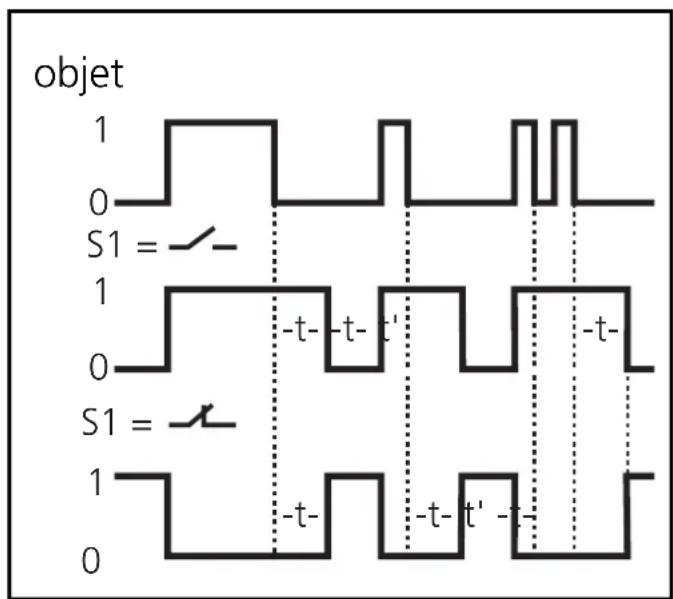

Sélecteur 3 = a:

Le signal «pas d'objet» présent est passé à la sortie de commutation avec un retard.

- Si S1 = la sortie déclenche après le front descendant + t.

- Si S1 = la sortie enclenche après le front descendant + t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

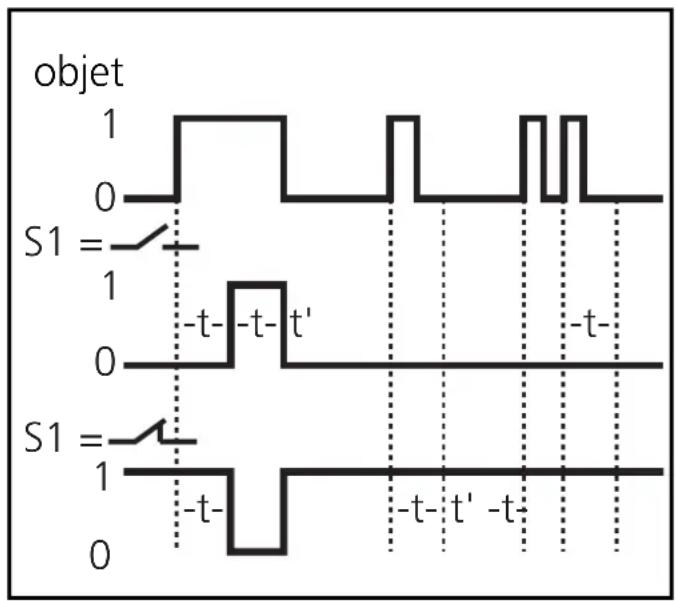

Sélecteur 3 = b:

Le signal «objet présent» est passé à la sortie de commutation avec un retard.

• Si S1 = la sortie enclenche après le front montant + t.
• Si S1 = la sortie déclenche après le front montant + t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED vertes sont allumées = tension d'alimentation o.k.
• LED rouges du récepteur sont allumées = réception de lumière (pas d'objet entre l'émetteur et le récepteur).
• LED rouges clignotent = détérioration de la réception (p. ex. encrassement des lentilles, mauvais réglage).
• LED jaune est allumée = sortie commutée.

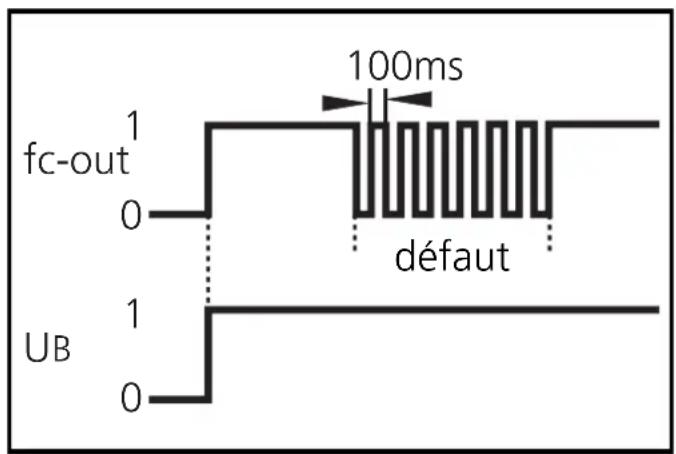

La sortie diagnostique indique une mauvaise détection de l'objet (encrassement des lentilles, mauvais réglage) par un signal de 5 Hz.

Dès que la détection de l'objet est de nouveau sûre, la sortie livre de nouveau un signal permanent.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
