OA5101 - Beleuchtung IFM - Kostenlose Bedienungsanleitung

Produkttyp	Lichtschranke
Marke	IFM
Modell	OA5101
Kategorie	Beleuchtung
Reichweite	Auf dem Etikett angegeben
Stromversorgung	Gleichstrom (DC) für Geräte mit Testeingang
Versorgungsspannung	10-30 V DC (typisch)
Elektrischer Anschluss	Gemäß den Angaben auf dem Etikett, Miniatursicherung empfohlen
Montage	Auf Montagewinkel, präzise Ausrichtung Sender/Empfänger
Schaltfunktion	NO/NC einstellbar (S1)
Verzögerung	Einstellbar (steigende/fallende Flanke, Dauer t)
Testeingang	Ja (deaktiviert die Aussendung, für DC-Geräte)
Diagnoseausgang	Ja, 5-Hz-Signal bei schlechter Erkennung
LED-Anzeigen	Grün (Stromversorgung), Rot (Empfang), Gelb (Ausgang)
Maße (ca.)	60 x 30 x 30 mm
Gewicht (ca.)	100 g
Wartung	Regelmäßige Reinigung der Linsen
Sicherheit	Vor dem Anschließen die Stromversorgung trennen; eine Sicherung verwenden
Dokumentation	PDF-Anleitung 10 Seiten, in mehreren Sprachen verfügbar
Anwendung	Berührungslose Erkennung von Objekten und Materialien

Häufig gestellte Fragen - OA5101 IFM

Wie schließe ich das Gerät an?

Schalten Sie die Anlage spannungsfrei, dann schließen Sie streng nach den Angaben auf dem Etikett an. Setzen Sie eine Miniatursicherung ein, falls angegeben.

Wie richte ich Sender und Empfänger aus?

Montieren Sie den Empfänger (OAE...) mit einem Winkel, richten Sie den Sender (OAS...) auf den Empfänger. Die roten LEDs des Empfängers leuchten bei präziser Ausrichtung und blinken bei schlechter Ausrichtung.

Wozu dient der Testeingang?

Der Testeingang (Test an L-) deaktiviert die Lichtaussendung. Wenn kein Objekt vorhanden ist, sollten die LEDs des Empfängers erlöschen und der Ausgang den Zustand wechseln. Ermöglicht die Überprüfung der ordnungsgemäßen Funktion.

Wie stelle ich die Verzögerung ein?

Verwenden Sie den Schalter 3: Position a verzögert das Signal 'kein Objekt', Position b verzögert das Signal 'Objekt vorhanden'. Die Dauer t ist einstellbar. Ein Impuls während t setzt die Verzögerung zurück.

Was bedeuten die blinkenden roten LEDs?

Die roten LEDs des Empfängers blinken bei Verschlechterung des Empfangs: Verschmutzung der Linsen, falsche Einstellung oder teilweises Hindernis.

Wie warte ich das Gerät?

Entfernen Sie regelmäßig Verschmutzungen von den Linsen, um eine zuverlässige Erkennung zu gewährleisten.

Was tun, wenn der Diagnoseausgang ein 5-Hz-Signal ausgibt?

Dies weist auf eine schlechte Objekterkennung hin (z. B. verschmutzte Linsen oder falsche Einstellung). Beheben Sie das Problem, um ein dauerhaftes Signal wiederherzustellen.

Wie hoch ist die Versorgungsspannung?

Das Gerät arbeitet mit Gleichstrom (DC). Die genaue Spannung ist auf dem Etikett angegeben, typischerweise 10-30 V DC.

Wie teste ich die ordnungsgemäße Funktion nach der Installation?

Überprüfen Sie die LEDs: Grün leuchtet = Stromversorgung OK; Rot leuchtet = Empfang; Gelb = Ausgang geschaltet. Aktivieren Sie den Testeingang, falls vorhanden.

Ist das Gerät reparierbar?

Die Anleitung sieht keine Reparatur durch den Benutzer vor. Bei Störungen wenden Sie sich an den Hersteller oder einen autorisierten Service.

BEDIENUNGSANLEITUNG OA5101 IFM

Einweglichtschranke OA

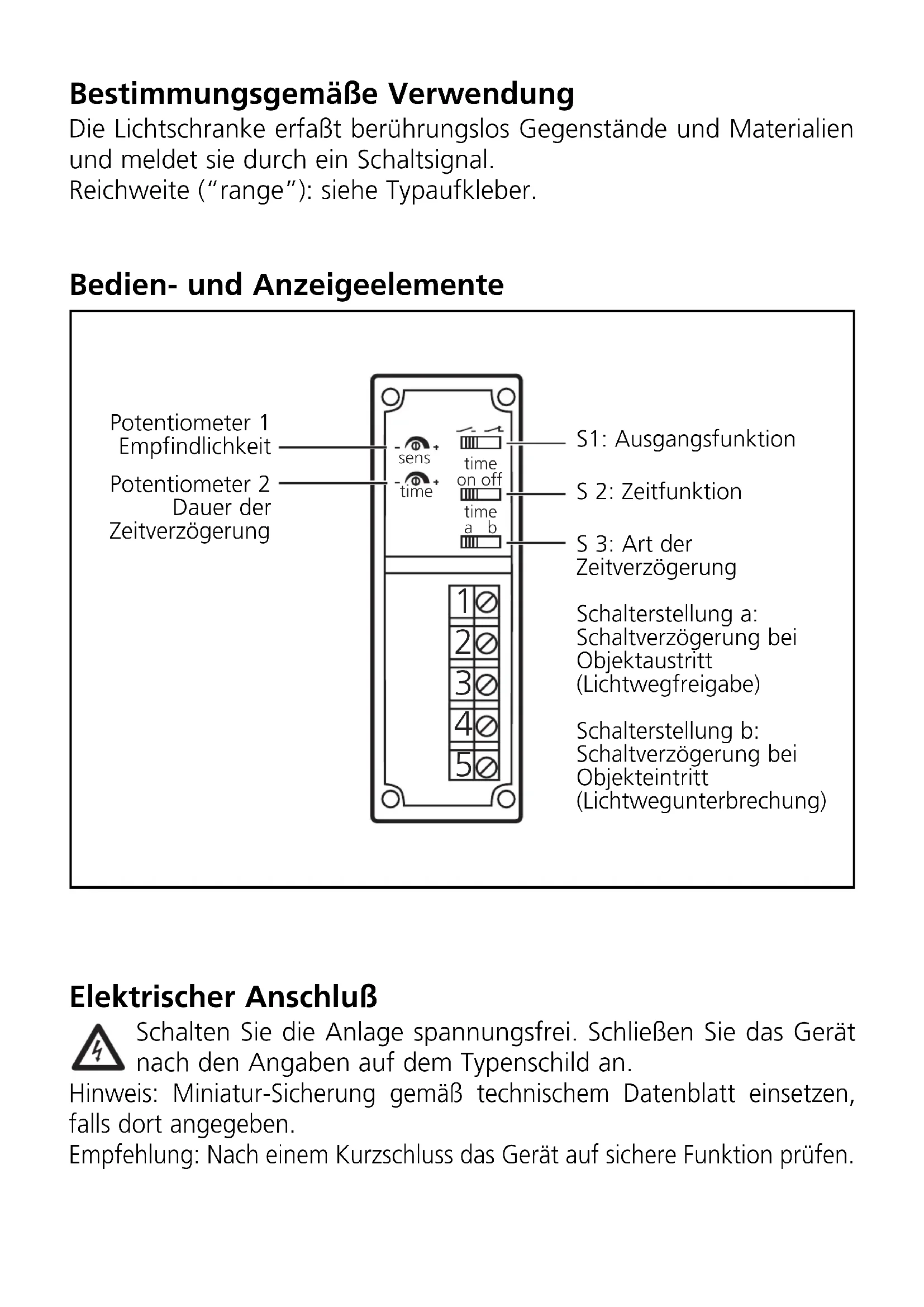

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite ("range"): siehe Typaufkleber.

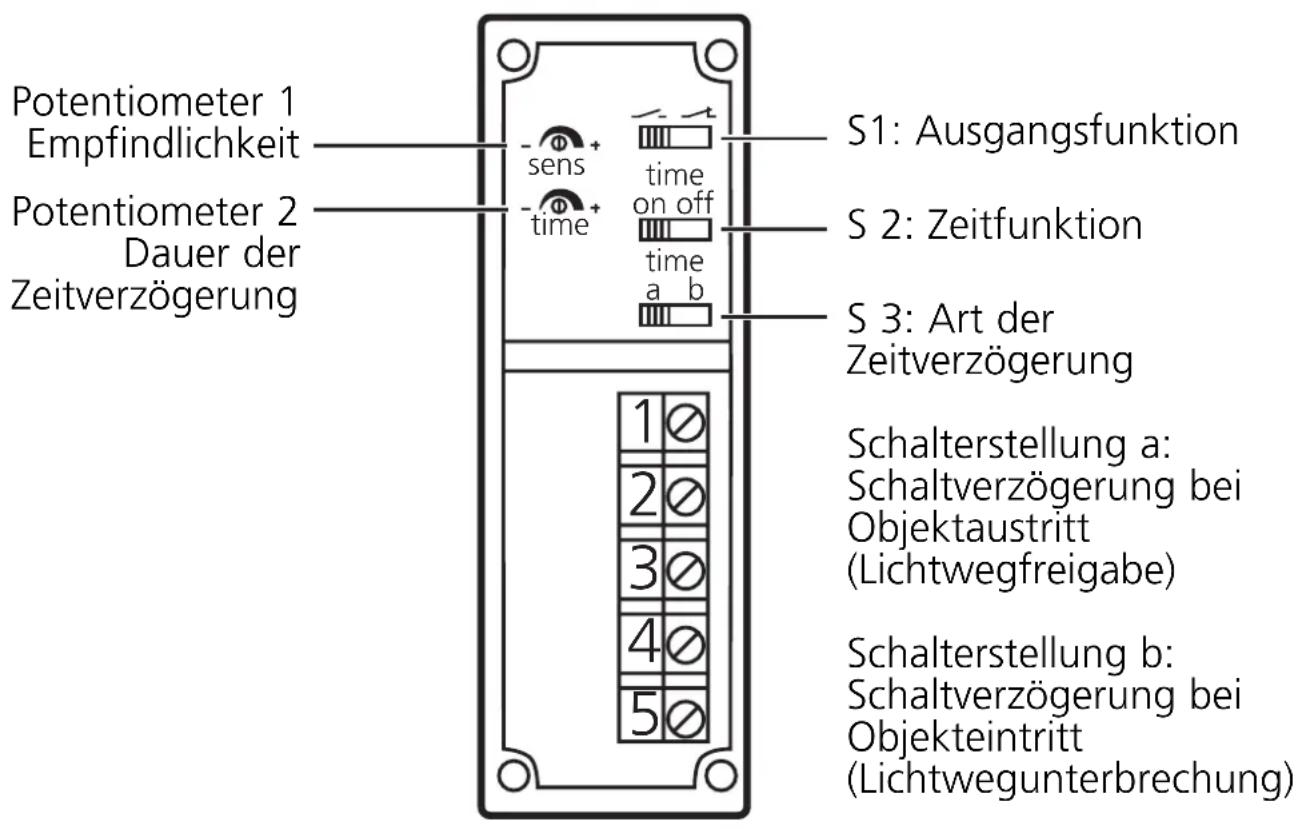

Bedien- und Anzeigeelemente

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Montage

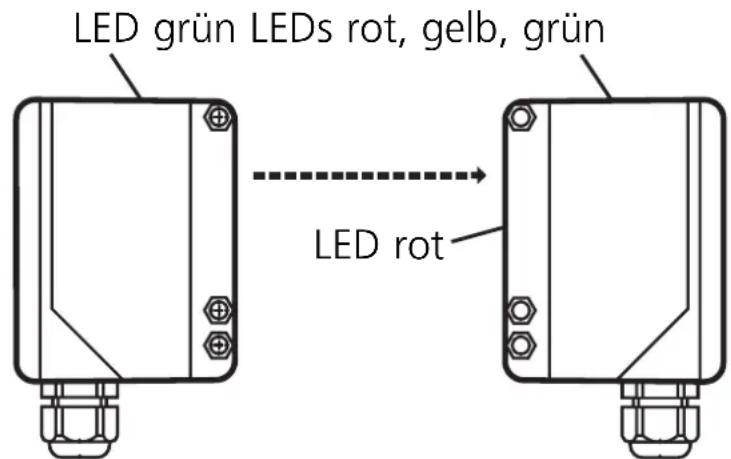

Montieren Sie den Empfänger (OAE ...) mit Hilfe einer Montagehalterung. Richten Sie dann den Sender (OAS ...) auf den Empfänger aus und befestigen Sie ihn ebenso.

Nach dem elektrischen Anschluß können Sie den Sender mit Hilfe der LED-Anzeige genau ausrichten:

• Die roten LEDs des Empfängers leuchten bei genauer Ausrichtung.
- Sie blinken bei ungenauer Ausrichtung.
- Maximale Reichweite nur bei genauer Ausrichtung.

Testeingang des Senders (nur bei DC-Geräten)

Durch Aktivieren des Testeingangs (Test an L-) wird der Sender abgeschaltet. Somit müssen bei freiem Lichtweg zwischen Sender und Empfänger die Empfangsanzeige am Empfänger verlöschen und der Schaltzustand am Ausgang muß sich ändern.

Einstellen

Stellen Sie Empfindlichkeit, Ausgangsfunktion, Zeitfunktion und Art und Dauer der Zeitverzögerung ein.

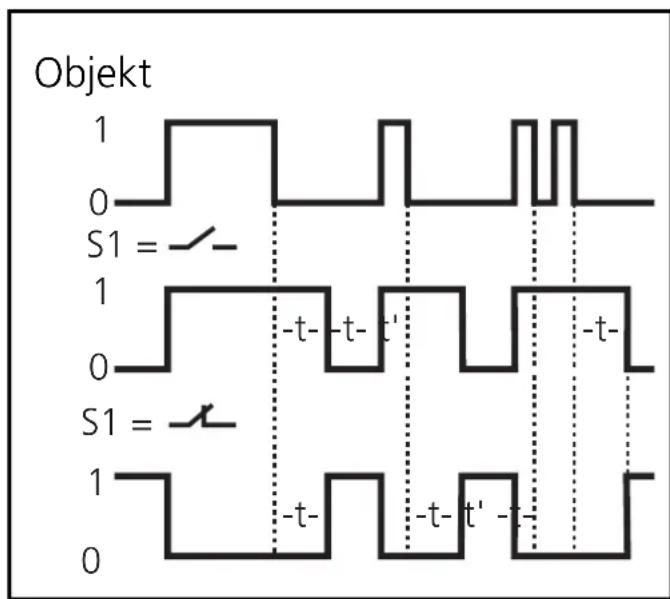

Schalter 3 = a:

Das Signal "kein Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

- Bei S1 = schaltet der Ausgang AUS nach abfallender Flanke + t.

- Bei S1 = schaltet der Ausgang EIN nach abfallender Flanke + t. Ein Impuls während der Zeit t läßt die Zeitstufe erneut anlaufen.

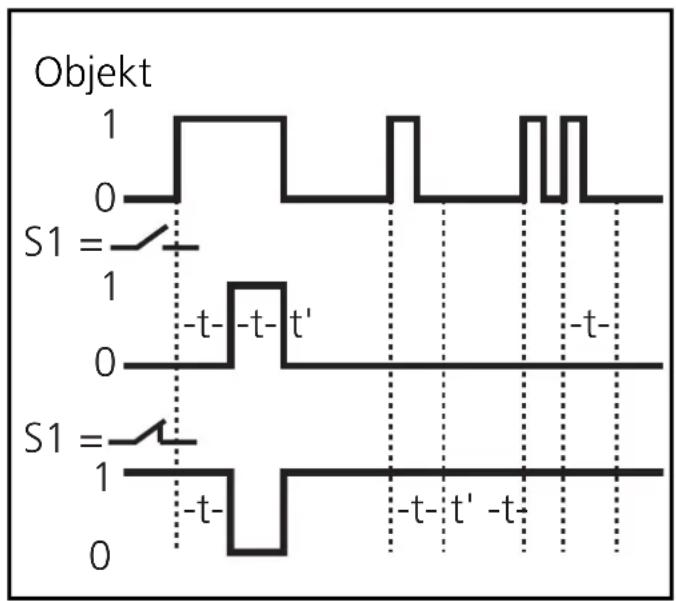

Schalter 3 = b:

Das Signal "Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang EIN nach ansteigender Flanke + t.
• Bei S1 = schaltet der Ausgang AUS nach ansteigender Flanke + t.

Ein Impuls während der Zeit t läßt die Zeitstufe erneut anlaufen.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

• LEDs grün leuchten = Versorgungsspannung o.k.
• LEDs rot des Empfängers leuchten = Lichtempfang (kein Objekt zwischen Sender und Empfänger).
• LEDs rot blinken = Verschlechterung des Empfangs (z. B. durch Verschmutzung der Linsen oder durch Dejustage).
• LED gelb leuchtet = Ausgang geschaltet.

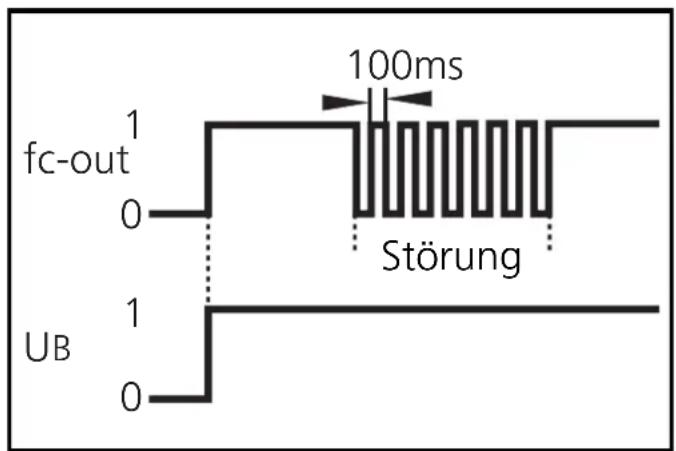

Der Funktionskontroll-Ausgang signalisiert eine Störung der Objekterfassung (Verschmutzung der Optik, Dejustage) durch ein 5 Hz-Signal.

Wenn das Objekt wieder eindeutig erfaßt wird, setzt der Ausgang wieder Dauersignal.

Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.
