Type de produit	Détecteur reflex laser
Marque	IFM
Modèle	OJ5014
Catégorie	Pointeur laser
Classe laser	1 (CEI 60825-1:2007, conforme FDA 21 CFR 1040.10)
Alimentation électrique	DC selon EN 50178
Type de sortie	PNP ou NPN (selon modèle)
Plage de détection	Dépend du réflecteur (voir étiquette sur l'appareil)
Réglage de sensibilité	Oui, par bouton ou fil teach (broche 2)
Verrouillage électronique	Oui, via fil teach pendant 15-20 s
Indication LED	Verte (opérationnel), Jaune (sortie commutée), Rouge (défaut)
Fonction de sortie programmable	Commutation éclairement/obscurcissement
Montage	Clip de fixation fourni (montage par glissement jusqu'au clic)
Raccordement électrique	4 fils (L+, L-, sortie, teach)
Entretien	Nettoyer les lentilles avec un produit non agressif (pas de solvants)
Réparabilité	Ne pas ouvrir, aucun composant réparable par l'utilisateur
Sécurité	Laser classe 1 : rayonnement sans danger dans des conditions normales
Accessoires recommandés	Réflecteur nid d'abeille (ex. E20722), équerres de fixation E20975/E20976

FOIRE AUX QUESTIONS - OJ5014 IFM

Comment régler la sensibilité du détecteur OJ5014 ?

Pour régler la sensibilité, mettez l'appareil en mode programmation en appuyant sur le bouton de réglage pendant 2 s jusqu'à ce que la LED rouge clignote. Ensuite, effectuez les étapes 2 et 3 (avec et sans objet) selon la notice. Le réglage peut aussi se faire via le fil teach (broche 2).

Que signifie le clignotement des LED ?

LED verte allumée : appareil opérationnel. LED jaune allumée : sortie commutée. LED rouge allumée : perturbation (déréglage, encrassement). LED jaune+rouge clignotant en alternance à 2 Hz : sortie court-circuitée ; à 1 Hz : perturbation interne.

Comment connecter l'alimentation électrique ?

L'appareil doit être monté par un électricien qualifié. Raccordez les fils selon le schéma : L+ (broche 1), sortie (broche 4), teach (broche 2), L- (broche 3). Respectez les normes EN 50178.

Quelle est la portée maximale du détecteur ?

La portée dépend du réflecteur utilisé. Consultez l'étiquette sur l'appareil pour la valeur spécifique. Par exemple, avec un réflecteur nid d'abeille 50x50 mm, la portée est indiquée sur l'étiquette.

Comment nettoyer les lentilles ?

Dégagez les lentilles de tout encrassement. N'utilisez pas de solvants ou produits agressifs qui pourraient endommager le plastique. Utilisez un chiffon doux et sec ou un produit de nettoyage pour optiques.

L'appareil est-il réparable par l'utilisateur ?

Non. N'essayez pas d'ouvrir le boîtier. Il ne contient aucun composant réparable par l'utilisateur. En cas de dysfonctionnement, contactez le service technique IFM.

Comment programmer la fonction de sortie (éclairement/obscurcissement) ?

Appuyez sur le bouton de réglage pendant 10 s. Après 2 s, la LED rouge clignote rapidement, puis les LED jaune et verte clignotent en alternance. Au bout de 10 s, toutes les LED s'éteignent et la fonction de sortie change. Cela peut aussi se faire via le fil teach.

Quelle est la classe laser et quelles précautions prendre ?

L'appareil est un laser de classe 1 selon CEI 60825-1. Dans des conditions normales, il est sans danger. Cependant, ne regardez pas directement le faisceau et évitez toute utilisation non conforme aux instructions.

Le détecteur peut-il détecter des objets transparents ?

Oui, mais un réglage de sensibilité spécifique peut être nécessaire. Suivez la procédure de réglage pour objets stationnaires ou en mouvement décrite dans la notice.

Comment monter le détecteur avec le clip fourni ?

Serrez le clip de fixation avec les vis fournies. Glissez l'appareil dans le guide du clip jusqu'à entendre un clic. Pour le retirer, appuyez sur le ressort vers le bas avec un tournevis.

MODE D'EMPLOI OJ5014 IFM

CE

Notice d'utilisation Détecteur reflex

OJ50xx Laser

FR

Contenu

1 Remarque préliminaire ....3
1.1 Symboles utilisés....3
2 Consignes de sécurité....3
3 Fonctionnement et caractéristiques....4
4 Montage....4
4.1 Montage du clip de fixation fourni....5
5 Raccordement électrique....6
6 Mise en service....6
7 Réglages 6
7.1 Réglage de la sensibilité pour des objets stationnaires* ......6
7.2 Réglage de la sensibilité pour des objets en mouvement* ....8
7.3 Réglage de la sensibilité maximale*......9
7.4 Verrou électronique ....9
7.5 Programmation de la fonction de sortie* 9
8 Fonctionnement....10
9 Maintenance, réparation et élimination.... 10

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

▷ Retour d'information, résultat

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

Selon cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL À LASER DE CLASSE 1.

EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014

Conforme à la norme 21 CFR 1040.10, à l'exception de la conformité à la norme CEI 60825-1 Ed. 3, comme décrit dans Laser Notice n° 56 du 8 mai 2019.

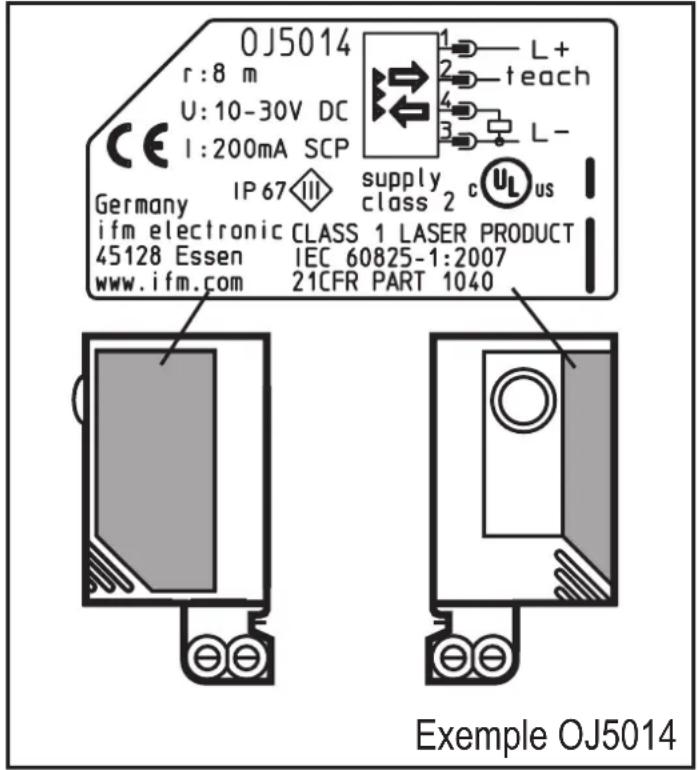

Position de l'étiquette du produit

Panneau indicateur

3 Fonctionnement et caractéristiques

En combinaison avec un réflecteur "nid d'abeille" ou une bande adhésive, le détecteur reflex détecte sans contact des objets et matières et indique leur présence par un signal de commutation.

Portée („range“) : voir l'étiquette (sur réflecteur "nid d'abeille " 50 mm x 50 mm).

Les appareils fortement focalisés détectent des très petits objets. Pour cette raison, un réflecteur "nid d'abeille" approprié (par ex. E20722) doit être utilisé.

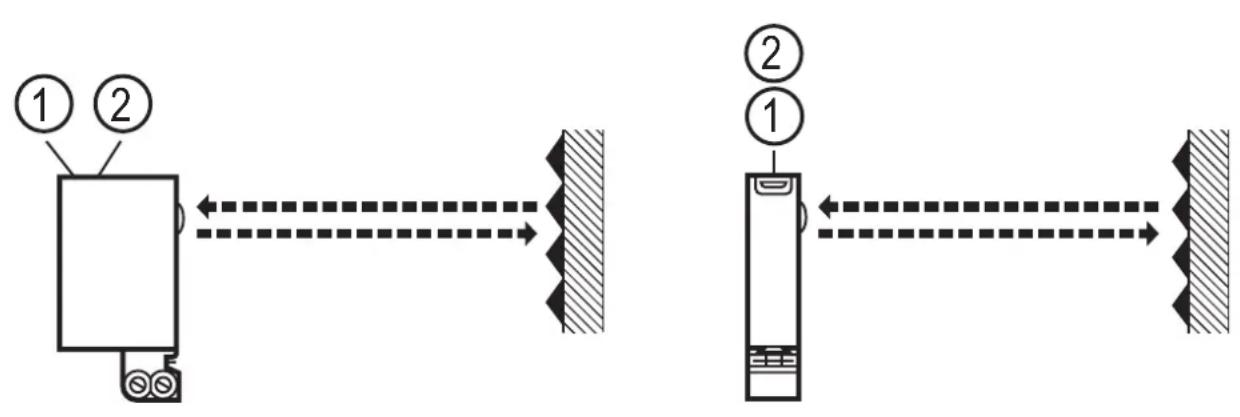

4 Montage

Version side*

1: LED

2: bouton de réglage

* Dans les paragraphes suivants le montage et le réglage sont décrits à l'aide de la version front. Les fonctions des appareils avec version side sont identiques.

▶ Fixer le réflecteur "nid d'abeille" ou la bande adhésive.
▶ Orienter le détecteur reflex et le fixer à l'aide d'un dispositif de fixation ; le spot lumineux doit rencontrer le réflecteur " nid d'abeille ".

Portée maximale seulement en cas d'orientation exacte.

▶ Fixer l'appareil de manière à ce que la position de montage ne puisse pas changer (éviter les fortes vibrations !).

Les appareils laser avec un très petit diamètre du spot lumineux sont fortement focalisés ; de très faibles changements de la position peuvent ainsi mener à un déréglage.

La position optique du faisceau laser peut s'infléchir légèrement de l'axe mécanique. Pour cette raison, l'emploi des équerres de fixation réglage fin E20975 (détection frontale) ou E20976 (détection latérale) est recommandé.

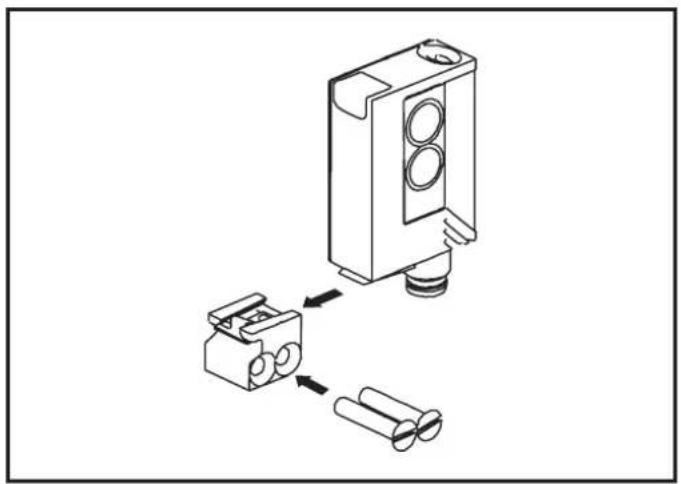

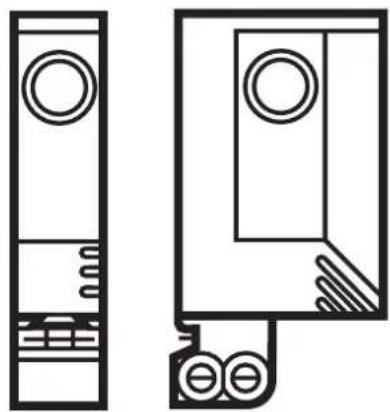

4.1 Montage du clip de fixation fourni

▶ Serrer le clip de fixation avec les vis fournies et glisser l'appareil dans le guide du clip jusqu'au clic du ressort.

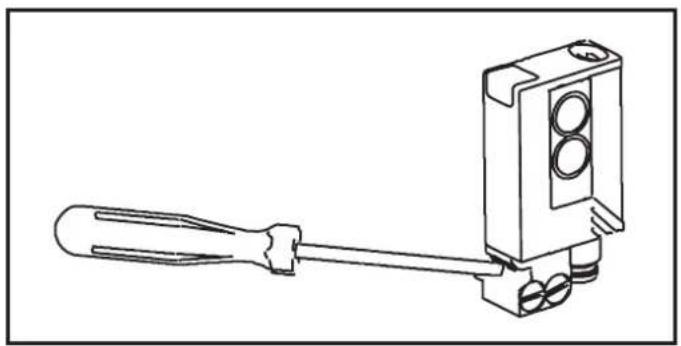

▶ Pour desserrer l'appareil, appuyer le ressort vers le bas à l'aide d'un tournevis et enlever l'appareil du clip de fixation.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

▶ Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.

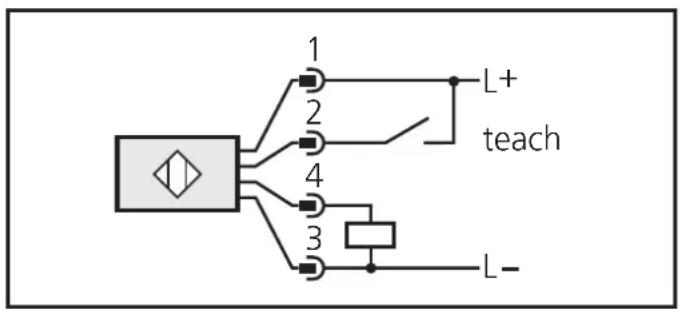

▶ Raccorder l'appareil comme suit :

DC PNP

DC NPN

Programmation de la fonction de sortie par bouton de réglage ou fil teach ( → 7.5 Programmation de la fonction de sortie).

6 Mise en service

Le détecteur reflex est opérationnel sans réglages supplémentaires (plug and play) et, est réglé à la portée maximale. Cela signifie que le détecteur reflex opère avec la capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un petit objet est à détecter.

7 Réglages

7.1 Réglage de la sensibilité pour des objets stationnaires*

1	▶ Passer l'appareil dans le mode programmation.
	▷ La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. ▷ L'appareil est en mode de programmation. Régler la sensibilité avec l'objet.

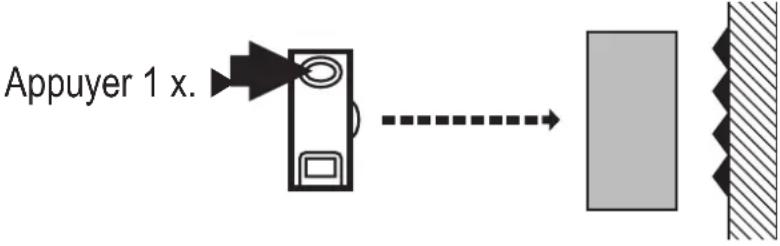

2
	▷ Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en alternance.

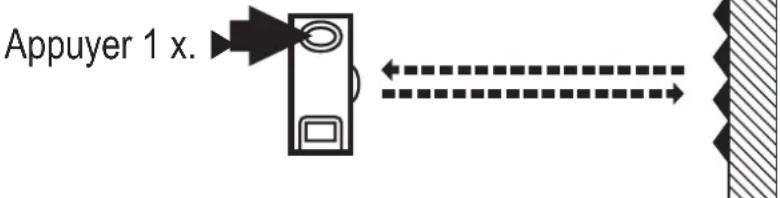

3	Réglage de la sensibilité sans objet.
	▷ Les LED jaune et verte s'éteignent pendant env. 1 s, après env. 3 s la LED verte s'allume. ▷ L'appareil est en mode de fonctionnement.

Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse.

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité. Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

7.2 Réglage de la sensibilité pour des objets en mouvement*

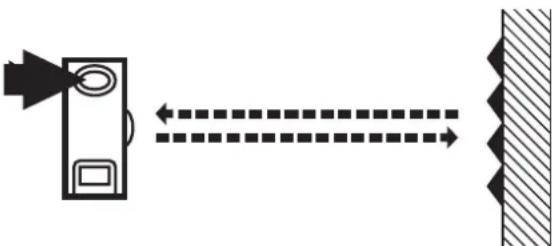

1	Passer l'appareil dans le mode programmation.
	▷ La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. ▷ L'appareil est en mode de programmation.

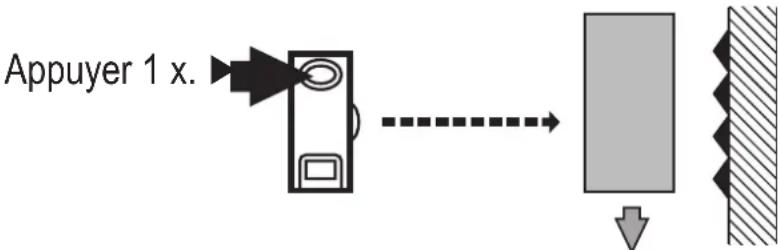

2	▶ Faire passer les objets dans la zone de détection de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.).
	▷ Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en alternance.

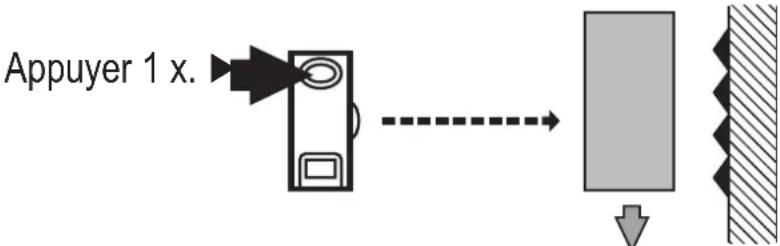

3	▶ Faire passer les objets dans la zone de détection de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.).
	▷ Les LED jaune et verte s'éteignent pendant env. 1 s, après env. 3 s la LED verte s'allume. ▷ L'appareil est en mode de fonctionnement.

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité. Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

7.3 Réglage de la sensibilité maximale*

▶ Passer l'appareil dans le mode programmation. (→ étape 1).
▶ Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie.
▶ Appuyer 2 x sur le bouton de réglage (→ étapes 2 et 3).

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.4 Verrou électronique

Pour verrouiller, le fil teach est activé pendant env. 15 s à 20 s.*

Pour déverrouiller, le fil teach est activé de nouveau pendant env. 15 s à 20 s.*

* Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.5 Programmation de la fonction de sortie*

Appuyer pendant 10 s.

▷ Après 2 s la LED rouge commence à clignoter rapidement.> Ensuite, les LED jaune et verte clignotent en alternance. ▷ Après 10 s toutes les LED s'éteignent, la fonction de sortie a changé d'éclairement à obscurcissement (ou vice versa).

* La fonction de sortie peut également être programmée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

8 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

▷ Affichage par LED.

LED verte allumée	L'appareil est opérationnel.
LED jaune allumée	Sortie commutée.
LED rouge allumée	Perturbation lors de la détection de l'objet, par ex. déréglage, encrassement des lentilles
LED jaune + rouge	Clignotent en alternance, 2 Hz : sortie court-circuitée. Clignotent en alternance, 1 Hz : perturbation interne.(sortie non commutée).

9 Maintenance, réparation et élimination

▶ Dégager les lentilles de l'appareil de tout encrassement.
▶ Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique.
▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
