Type de produit	Barrage photoélectrique (détecteur de mouvements)
Marque	IFM
Modèle	OJ5011
Dimensions (approx.)	30 x 30 x 60 mm (émetteur et récepteur)
Alimentation	10-30 V DC (selon type de sortie)
Types de sortie	PNP ou NPN (selon modèle)
Portée	Jusqu'à plusieurs mètres (voir étiquette)
Fonctions principales	Détection sans contact, réglage de sensibilité (objets stationnaires ou en mouvement), fonction teach par bouton ou fil teach, sélection mode clair/sombre
Indicateurs LED	Verte (fonctionnement), Jaune (sortie activée), Rouge (défaut/court-circuit)
Protection	Court-circuit, surcharge, inversion de polarité
Matériau du boîtier	Plastique
Raccordement	Câble (BN, BU, BK, WH) ou connecteur
Montage	Clip de fixation fourni, orientation émetteur vers récepteur
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux, sans solvants
Température de fonctionnement	-25 à 60 °C
Poids (approx.)	50 g (par unité)

FOIRE AUX QUESTIONS - OJ5011 IFM

Comment régler la sensibilité du détecteur OJ5011 ?

Pour régler la sensibilité, mettez l'appareil en mode programmation en appuyant environ 2 secondes sur le bouton de réglage jusqu'à ce que la LED rouge clignote. Suivez ensuite les étapes selon que vous souhaitez régler pour un objet stationnaire ou en mouvement. Vous pouvez également utiliser le fil teach (broche 2) en le connectant à L+ (PNP) ou L- (NPN).

Quelle est la signification des LED sur le détecteur ?

La LED verte allumée indique que l'appareil est opérationnel. La LED jaune allumée signifie que la sortie est commutée. La LED rouge allumée signale une perturbation (ex. déréglage ou lentilles encrassées). Les LED jaune et rouge clignotent en alternance à 2 Hz en cas de court-circuit, et à 1 Hz pour une perturbation interne.

Comment changer la fonction de sortie de clair à sombre ?

Pour changer la fonction de sortie, maintenez le bouton de réglage enfoncé pendant environ 10 secondes. Après 2 secondes, la LED rouge clignote rapidement, puis les LED jaune et verte clignotent en alternance. Après 10 secondes, toutes les LED s'éteignent et la fonction de sortie est inversée. Vous pouvez aussi le faire via le fil teach.

Quels sont les codes couleur des fils du câble ?

Les couleurs des fils sont : BN = brun (L+), BU = bleu (L-), BK = noir (sortie), WH = blanc (teach). Pour les appareils PNP, le fil teach (WH) est connecté à L+ pour activer la fonction ; pour NPN, à L-.

Comment monter le détecteur OJ5011 ?

Utilisez le clip de fixation fourni : serrez-le avec les vis, puis glissez l'appareil dans le guide jusqu'au clic. Orientez l'émetteur vers le récepteur pour une portée maximale. Pour démonter, appuyez sur le ressort avec un tournevis et retirez l'appareil.

Que faire si la LED rouge clignote après un réglage de sensibilité ?

La LED rouge clignotant après un réglage indique que la sensibilité n'a pas pu être ajustée (ex. signaux d'obscurcissement et d'éclairement trop proches). L'appareil revient en mode de fonctionnement sans modification. Vérifiez l'orientation et la propreté des lentilles.

Comment verrouiller le détecteur pour éviter des réglages accidentels ?

Pour verrouiller, activez le fil teach (broche 2) en le connectant à L+ (PNP) ou L- (NPN) pendant 15 à 20 secondes. Pour déverrouiller, répétez l'opération.

Quelle est la tension d'alimentation recommandée ?

Le détecteur fonctionne sous une tension continue de 10 à 30 V. Assurez-vous que l'alimentation est compatible avec le type de sortie (PNP ou NPN).

Comment nettoyer les lentilles du détecteur ?

Utilisez un chiffon doux et sec pour nettoyer les lentilles. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager le plastique.

Le détecteur ne détecte pas correctement les objets. Que vérifier ?

Vérifiez d'abord l'orientation de l'émetteur et du récepteur, ainsi que la propreté des lentilles. Assurez-vous que l'alimentation est correcte. Si le problème persiste, essayez de réajuster la sensibilité en mode programmation.

MODE D'EMPLOI OJ5011 IFM

Notice d'utilisation

Barrage photoélectrique

efector200

OJ50xx

FR

701398 / 01 07 / 2004

Fonctionnement et caractéristiques....3

Montage....3

Montage du clip de fixation fourni ....4

Raccordement électrique....4

Mise en service....5

Réglage de la sensibilité pour des objets stationnaires* ....6

Réglage de la sensibilité pour des objets en mouvement* ....7

Réglage de la sensibilité maximale* 8

Verrou électronique ....8

Programmation de la fonction de sortie* 9

Fonctionnement ....9

Entretien 9

Fonctionnement et caractéristiques

Le barrage photoélectrique détecte sans contact des objets et matières et indique leur présence par un signal de commutation.

Portée („range“) : voir l'étiquette.

Montage

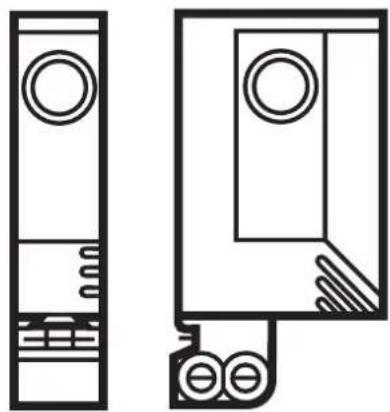

Version side* Version front*

Récepteur Emetteur Récepteur Emetteur

* Dans les paragraphes suivants le montage et le réglage sont décrits à l'aide de la version front. Les fonctions des appareils avec version side sont identiques.

Monter le récepteur (OJE-...) à l'aide d'un dispositif de fixation (pour le montage voir page suivante).

Orienter l'émetteur (OJS-...) vers le récepteur et le fixer (pour le montage voir ▶ page suivante).

Portée maximale seulement en cas d'orientation exacte.

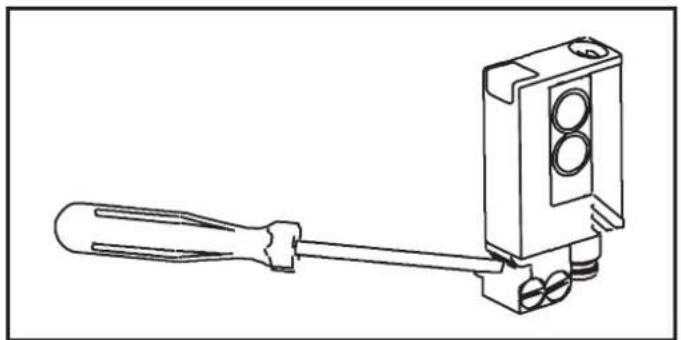

Montage du clip de fixation fourni

Serrer le clip de fixation avec les vis fournies et glisser l'appareil dans le guide du clip jusqu'au clic du ressort.

Pour desserrer l'appareil, appuyer le ressort vers le bas à l'aide d'un tournevis et enlever l'appareil du clip de fixation.

Raccordement électrique

Mettre l'installation hors tension.

Raccorder l'appareil.

Programmation de la fonction de sortie par bouton de réglage ou fil teach (voir page 8).

Récepteur DC PNP

Récepteur DC NPN

Emetteur DC

Couleurs des fils conducteurs des appareils à câble : BN = brun, BU = bleu, BK = noir, WH = blanc

Mise en service

Le barrage photoélectrique est opérationnel sans réglages supplémentaires (plug and play) et, est réglé à la portée maximale. Cela signifie que le barrage photoélectrique opère avec la capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un petit objet est à détecter.

Réglage de la sensibilité pour des objets stationnaires*

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Régler la sensibilitéavecl'objet. Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Réglage de la sensibilité sans objet. Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1 s. > Après env. 3 s la LED verte s'allume. > L'appareil est en mode de fonctionnement. >

Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse.

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le bouton de réglage n'est pas touché pendant 15 min. lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité pour des objets en mouvement*

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Faire passer les objets dans la zone de détection de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.). Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Faire passer les objets dans la zone de détection de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.). Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1 s, après env. 3 s la LED verte >s'allume.L'appareil est en mode de fonctionnement. >

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le bouton de réglage n'est pas touché pendant 15 min. lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*

Passer dans le mode de programmation (voir étape 1).

Interrompre le faisceau. ▶

Appuyer 2 fois sur le bouton de réglage (voir étapes 2 et 3).

* La sensibilité maximale peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

Verrou électronique

Pour verrouiller, le fil teach est activé pendant 15 s à 20 s.*

Pour déverrouiller, le fil teach est activé de nouveau pendant env. 15 s à 20 s.*

* Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

Programmation de la fonction de sortie*

Appuyer pendant 10 s.

Après 2 s la LED rouge commence à > clignoter rapidement.Ensuite, les LED jaune et verte > clignotent en alternance.Après 10 s toutes les LED s'éteignent, > la fonction de sortie a changé d'éclairement à obscurcissement (ou vice versa).

* La fonction de sortie peut également être programmée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN)

pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Affichage par LED.

LED verte allumée L'appareil est opérationnel.
LED jaune allumée Sortie commutée.
LED rouge allumée	Perturbation lors de la détection de l'objet, par ex. déréglage, encrassement des lentilles
LED jaune + rouge	Clignotent en alternance, 2 Hz : sortie court-circuitée.Clignotent en alternance, 1 Hz : perturbation interne.(sortie non commutée).

FR

Entretien

Dégager les lentilles de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient ▶ abîmer les lentilles en plastique
