MFH213 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur inductif pour vérins hydrauliques
Marque	IFM
Modèle	MFH213
Catégorie	Détecteur
Fonction principale	Détection sans contact de métaux ferromagnétiques (métaux FE)
Application	Détection de position de tige de piston dans les vérins hydrauliques
Technologie de détection	Inductive
Matériau du boîtier	Acier inoxydable
Forme	Cylindrique fileté
Type de sortie	Sortie de commutation (PNP, NPN selon modèle)
Raccordement électrique	Connecteur M12
Tension d'alimentation	10...30 V DC
Courant de sortie max	200 mA
Fréquence de commutation	1 kHz
Plage de température de fonctionnement	-25...80 °C
Indice de protection	IP67
Montage	Par vissage dans un filetage M (profondeur ajustable pour MFH, butée fixe pour M9H)
Couple de serrage	Se reporter à la fiche technique
Entretien	Aucun entretien nécessaire
Réparabilité	Réparation uniquement par le fabricant
Élimination	Élimination écologique selon les réglementations nationales
Homologations	CE, selon les normes en vigueur

FOIRE AUX QUESTIONS - MFH213 IFM

Comment monter le détecteur MFH213 IFM ?

Pour le montage, vissez l'appareil dans le filetage M. Pour les modèles sans butée (MFH), ajustez la profondeur de vissage pour détecter la position de la tige. Pour les modèles avec butée (M9H), vissez jusqu'à la butée fixe. Respectez le couple de serrage indiqué dans la fiche technique.

Quel est le type de sortie du détecteur MFH213 ?

Le détecteur fournit un signal de commutation. Le type de sortie (PNP ou NPN) dépend du modèle exact. Consultez l'étiquette de l'appareil ou la fiche technique pour plus de détails.

Peut-il détecter des métaux non ferromagnétiques ?

Non, ce détecteur est conçu spécifiquement pour les métaux ferromagnétiques (métaux FE). Il ne détectera pas les métaux non ferreux comme l'aluminium ou le cuivre.

Quelle est la tension d'alimentation requise ?

L'alimentation typique est de 10 à 30 V DC. Consultez la fiche technique pour les valeurs exactes.

Comment raccorder électriquement le détecteur ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension, puis connectez l'appareil selon les indications de la fiche technique ou de l'étiquette de l'appareil.

Quel est l'indice de protection du MFH213 ?

L'indice de protection est généralement IP67, ce qui le rend résistant à la poussière et à l'immersion temporaire dans l'eau.

Le détecteur nécessite-t-il un entretien ?

Non, cet appareil ne nécessite aucun entretien. Il est conçu pour fonctionner sans maintenance.

Que faire si le détecteur ne fonctionne pas ?

Vérifiez d'abord le raccordement électrique et l'alimentation. Si le problème persiste, l'appareil doit être réparé uniquement par le fabricant. Ne tentez pas de le réparer vous-même.

Quelle est la plage de température d'utilisation ?

Le détecteur fonctionne généralement entre -25°C et 80°C. Consultez la fiche technique pour les limites exactes.

Puis-je utiliser ce détecteur pour d'autres applications que les vérins hydrauliques ?

Ce détecteur est conçu pour la détection de métaux ferromagnétiques dans les vérins hydrauliques, mais il peut être utilisé dans d'autres applications où une détection inductive de métaux ferromagnétiques est nécessaire, à condition de respecter les conditions de montage et d'environnement.

MODE D'EMPLOI MFH213 IFM

Notice d'utilisation

Détecteur pour vérins hydrauliques

MFH

M9H

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Usage prévu

L'appareil détecte sans contact des métaux ferromagnétiques (métaux FE) et fournit un signal de commutation.

3 Montage

3.1 Installation d'appareils sans butée (MFH)

1 : Détecteur
2 : Raccord à souder

L'appareil peut être ajusté à la tige de piston par la profondeur de vissage.

INFORMATION IMPORTANTE

Ne pas visser l'appareil trop profondément lors de la mise en service afin d'éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre.

Pour un montage avec une butée fixe, utiliser les appareils de la série M9H.

1 : Capteur
2 : Tige de vérin
3 : Piston avec came porte-drapeau

▶ Mettre la tige du vérin dans la position finale à détecter.
▶ Visser l'appareil jusqu'en butée.
Dévisser l'appareil d'un demi-tour (\~ 0,5 mm) pour assurer une protection contre une détérioration mécanique.
▶ Serrer l'écrou de fixation (couple de serrage de → la fiche technique).

3.2 Installation d'appareils avec butée (M9H)

1 : Détecteur
2 : Raccord à souder

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

3.3 Installation d'appareils pour la détection de la tige

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

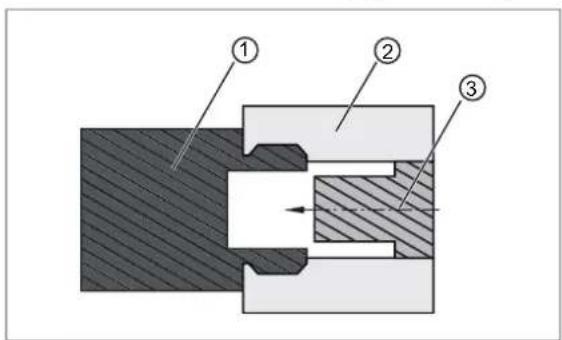

1 : Détecteur
2 : Bloc à visser
3 : Tige

4 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

5 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
