使用説明書 MFH213 IFM

取扱説明書

油圧シリンダセンサ

MFH

M9H

1 はじめに（注意）

指示、技術データ、および詳細情報は、センサ/パッケージのQRコードを使用するか、www.ifm.comを参照してください。

1.1 表記の説明

√ 要件
操作指示
▷ 操作による応答、結果

[...] 設定ボタン、表示等

→ 参照

重要事項

従わないと誤動作や干渉を引き起こすことがあります。

情報

補足事項

2 製品の用途

本センサは強磁性体の金属（鉄等）を非接触で検出し、金属の存在をスイッチング信号で知らせます。

3 取付方法

3.1 エンドストップがないセンサ（MFH）の取付方法

1 センサ
:
2 溶接ブッシュ

センサは、挿入の深さによってピストンロッドに調整できます。

注意

取付時には、センサやピストンロッド、シリンダへの機械的破損を避けるため、センサに深くねじ込み過ぎないでください。

固定エンドストップで取付ける場合は、M9Hシリーズのデバイスを使用してください。

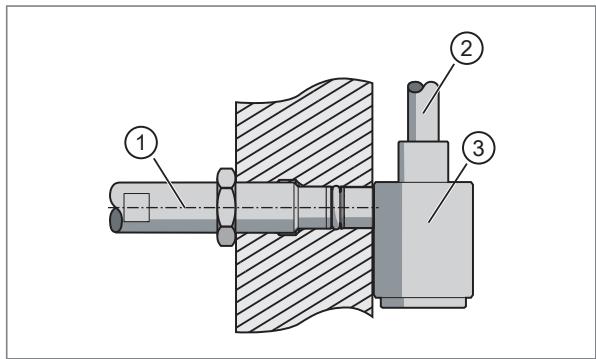

1 センサ
:
2 ピストンロッド
:
3 スイッチングカム付きピストン
:

▶ ピストンロッドがエンドポジションにあり、正常に検出される状態になっていることを確認してください。
▶ センサをエンドストップまでねじ込んでください。
▶ 機械的破損を避けるため、センサを半回転（約0.5 mm）ほど緩めてください。
▶ 固定用ナットを締めてください（締付トルク → データシートをご覧ください）。

3.2 エンドストップ付きセンサ（M9H）の取付方法

▶ センサをMねじにねじ込んでください。
▶ 締付トルク → データシートをご覧ください。

1 センサ
:
2 溶接ブッシュ

:

3.3 プランジャ検出用センサの取付方法

▶ センサをMねじにねじ込んでください。
▶ 締付トルク → データシートをご覧ください。

1 センサ
:
2 ねじ式ブロック
:
3 プランジャ
:

4 電気接続

配線作業は、必ず法的に認定された有資格者が行ってください。

電子機器は、国内外の規格や法令に従って設置してください。

▶ 電源を切ります。
▶ データシートや型式ラベルの仕様でセンサを接続します。

5 メンテナンス・修理・廃棄

正しくご使用している場合、メンテナンスは必要ありません。

製造業者だけが、この製品の修理を許されています。

▶ 使用済みのセンサを廃棄する場合は、自治体の法令に従って処分してください。
