Type de produit	Prise vampire pour bus AS-i et alimentation externe 24 V
Marque	IFM
Modèle	E70582
Alimentation	Tension AS-i (via câble plat jaune) et alimentation externe 24 V CC (via câble plat noir)
Courant maximal	4 A
Connexion	Prise M12
Montage	Sur surface plane, fixation par vis (non fournies)
Couple de serrage	1,65 Nm
Type de câble	Câble plat AS-i (jaune) et câble plat pour alimentation auxiliaire (noir)
Indice de protection	IP assuré par terminaison de câble (E70413, à commander séparément)
Température ambiante (cULus)	-25 à 75 °C
Enclosure type	Type 1
Conformité	Directives UE, cULus, NFPA 79
Fonction principale	Alimenter et connecter des composants AS-i via prise M12
Sécurité	Mise hors tension avant montage ; intervention par personnel qualifié uniquement
Entretien	Aucun entretien spécifique requis ; nettoyer avec un chiffon sec si nécessaire
Pièces détachées	Terminaison pour câble plat E70413 (en option)
Réparabilité	Non réparable par l'utilisateur ; remplacer l'appareil en cas de défaut

FOIRE AUX QUESTIONS - E70582 IFM

Quel est le rôle du E70582 IFM ?

C'est une prise vampire qui raccorde la tension AS-i et l'alimentation externe 24 V du câble plat à une prise M12, permettant d'alimenter et de connecter des composants AS-i.

Quels câbles plats utiliser ?

Utilisez un câble plat jaune pour la tension AS-i et un câble plat noir pour l'alimentation auxiliaire externe 24 V.

Comment installer l'appareil ?

Mettez l'installation hors tension, choisissez une surface plane, fixez l'appareil avec des vis (non fournies), ouvrez le boîtier en desserrant la vis, insérez les câbles plats dans les conduits prévus, refermez et serrez la vis à 1,65 Nm.

Quel est le courant maximal supporté ?

Le courant maximal est de 4 A.

L'appareil est-il compatible avec les normes de sécurité ?

Oui, il est conforme aux directives de l'UE, cULus et NFPA 79 (pour usage dans ce champ d'application).

Quelle est la plage de température de fonctionnement ?

La plage de température ambiante est de -25 à 75 °C (selon cULus).

Faut-il un accessoire pour protéger les extrémités du câble plat ?

Oui, il est recommandé d'utiliser la terminaison pour câble plat E70413 (à commander séparément) pour assurer l'indice de protection.

Puis-je réparer l'appareil en cas de panne ?

L'appareil n'est pas conçu pour être réparé par l'utilisateur. En cas de défaut, il doit être remplacé.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'un tournevis adapté à la vis fournie (couple de serrage 1,65 Nm) et de vis de montage (non incluses).

Où trouver des informations techniques supplémentaires ?

Consultez le site www.ifm.com pour les données techniques détaillées et les mises à jour.

MODE D'EMPLOI E70582 IFM

1 Remarques préliminaires

▶ Action à faire

Retour d'information, résultat

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

3 Fonctionnement et caractéristiques

La prise vampire mène la tension AS-i et l'alimentation externe en 24 V du câble plat à la prise M12.

- Courant max. 4 A.

4 Montage

▶ Mettre l'installation hors tension.

▶ Choisir une surface de montage plane et fixer l'appareil sur la surface de montage (trous de montage 1). Les vis ne sont pas fournies.

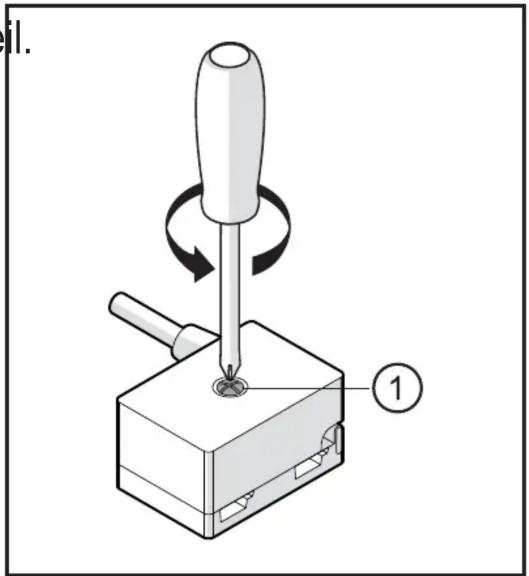

▶ Desserrer la vis 1 (fournie) et ouvrir l'appareil.
1: Vis (couple de serrage 1,65 Nm)

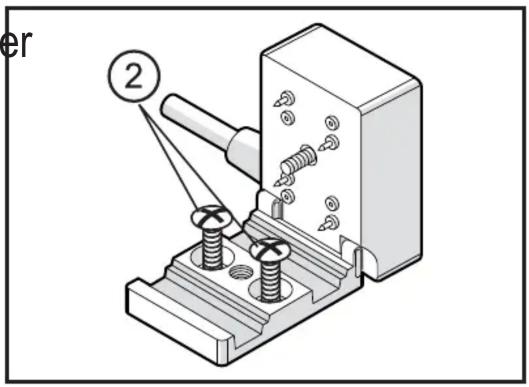

▶ Choisir une surface de montage plane et fixer l'appareil sur la surface de montage (trous de montage 2).

Les vis ne sont pas fournies.

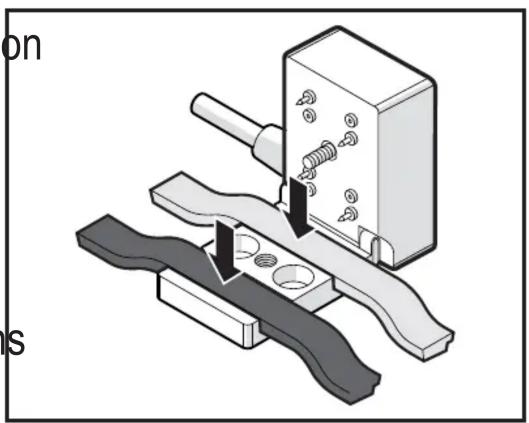

▶ Insérer le câble plat AS-i jaune pour la tension AS-i dans le conduit du câble plat supérieur.
▶ Insérer le câble plat noir pour l'alimentation auxiliaire externe dans le conduit du câble plat inférieur.
▶ Assurer le bon positionnement du câble dans le guide profilé.

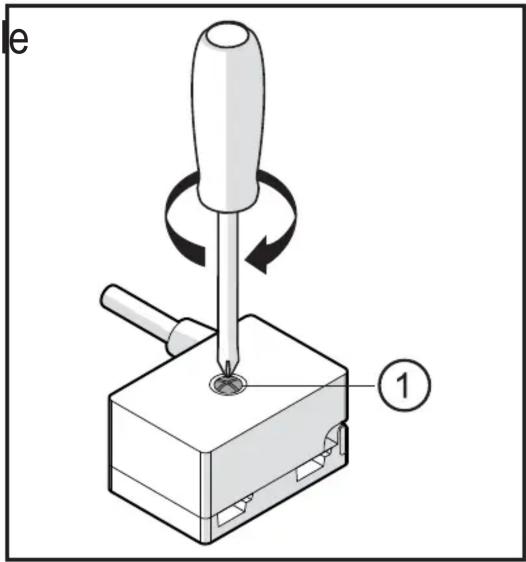

▶ Fermer la partie supérieure et la vis 1, couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du câble plat par la terminaison pour câble plat (E70413, à commander séparément) afin d'assurer l'indice de protection.

Données techniques et informations supplémentaires à www.ifm.com

Dans le champ d'application cULus :

• Tension d'alimentation assignée ≤ 32 V TBTP
• Courant d'alimentation assigné ≤ 3 A
• Température ambiante -25...75 °C
• Enclosure type 1
• Seulement pour l'emploi dans le champ d'application de la NFPA 79.
• Pour le raccordement de l'appareil, un câble plat AS-i R/C (AVLV2/AVLV8), style 2103 avec isolation TPE ou style 20549 avec isolation PUR pour " field connection " selon les " Conditions of Acceptability " et ayant des données appropriées, doit être utilisé.
