Type de produit	Détecteur de proximité inductif
Marque	IFM
Modèle	IN5456
Portée nominale (Sn)	2 mm (acier 37)
Portée de travail	0 ... 1,62 mm
Distance de détection (autres métaux)	Jusqu'à 10 mm
Alimentation	10-30 V DC
Sortie	Commutation (PNP/NPN selon modèle)
Indication LED	Oui, allumée lorsque la sortie est commutée
Raccordement	Connecteur orientable à 90° par pas de 45°
Protection CEM	Selon prEN 60947-5-2, annexe X
Poids	Env. 50 g
Fonctions principales	Détection sans contact de métaux, signal de commutation
Entretien et nettoyage	Maintenir la face active exempte de dépôts et corps étrangers métalliques
Sécurité	Mettre l'installation hors tension avant le raccordement
Informations générales	Notice d'utilisation gratuite disponible au format PDF

FOIRE AUX QUESTIONS - IN5456 IFM

Quelle est la portée de détection du détecteur IN5456 ?

La portée nominale est de 2 mm (sur acier 37) et la portée de travail est de 0 à 1,62 mm. Pour d'autres métaux, la portée peut atteindre jusqu'à 10 mm.

Comment raccorder le détecteur IN5456 ?

Avant tout raccordement, mettez l'installation hors tension. Raccordez strictement selon les indications de l'étiquette. Le connecteur peut être orienté à 90° par pas de 45°.

Le détecteur fonctionne-t-il avec tous les métaux ?

Oui, mais la portée varie selon le métal. La portée nominale est définie avec l'acier 37. Pour d'autres métaux, la portée est inférieure et doit être testée.

Comment savoir si le détecteur est actif ?

Une LED est allumée lorsque la sortie est commutée, indiquant la détection d'un objet métallique.

Quelle est la tension d'alimentation requise ?

Le détecteur fonctionne typiquement en 10-30 V DC (courant continu). Vérifiez les spécifications exactes sur l'étiquette.

Le détecteur peut-il être monté en milieu humide ?

La notice ne précise pas le degré de protection. Pour un usage en milieu humide, utilisez un connecteur adapté et protégez l'appareil contre les projections d'eau.

Comment nettoyer la face active du détecteur ?

Maintenez la face active et l'espace libre dégagés de tout dépôt ou corps étranger métallique. Utilisez un chiffon sec et non abrasif.

Que faire si le détecteur ne fonctionne plus ?

Vérifiez d'abord l'alimentation et le câblage. Assurez-vous que la face active est propre et qu'aucun objet métallique ne la recouvre. Si le problème persiste, consultez la notice ou contactez le support technique.

Le détecteur est-il réparable ?

Le détecteur est généralement non réparable. En cas de panne, il est recommandé de le remplacer. La notice est disponible gratuitement en ligne.

Où télécharger la notice du IN5456 ?

La notice est disponible au format PDF sur notice-facile.com. Vous pouvez la télécharger gratuitement en sélectionnant votre langue.

MODE D'EMPLOI IN5456 IFM

Détecteur de proximité inductif

FR

INS

80272686 / 00 01 / 2018

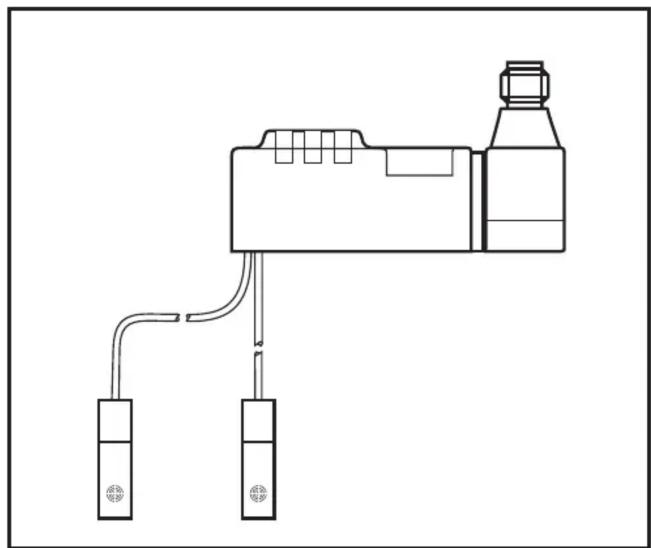

1 Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) 2 mm, portée de travail 0 ... 1,62 mm; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à 10 mm).

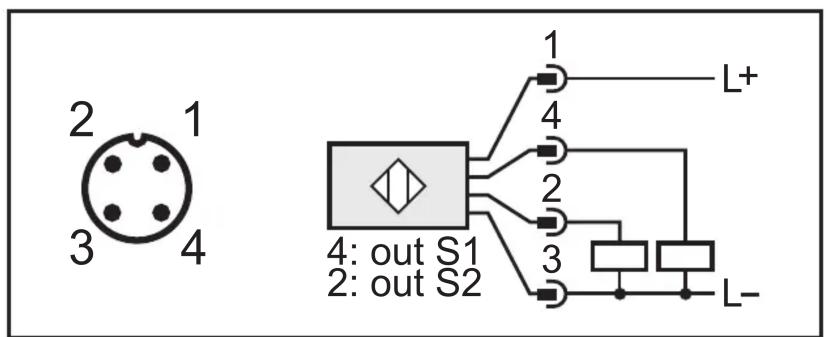

2 Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette.

Raccordement appareils DC

Le connecteur peut être orienté à 90° en pas de 45°.

Poser le câble de sorte qu'il ne puisse pas être endommagé.

FR

3 Fonctionnement

Vérifier le bon fonctionnement du détecteur. Les LED sont allumées lorsque la sortie est commutée.

Pour un bon fonctionnement il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon prEN 60947-5-2, annexe X.
