SBN246 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débitmètre mécatronique
Marque	IFM
Modèle	SBN246
Catégorie	Détecteur de débit et température
Fonctions principales	Mesure de débit volumique (débit/temps) et température du fluide
Principe de mesure	Pression différentielle avec aimant permanent et cellule de mesure
Alimentation	24 V DC (TBTS/TBTP), 18-30 V DC
Sorties	2 sorties configurables : commutation (NPN/PNP), analogique 4-20 mA, fréquence, IO-Link
Interface de communication	IO-Link (CEI 61131-9)
Affichage	Écran OLED couleur configurable (rouge/vert), orientation réglable
Fluides admissibles	Eau, solutions avec glycol, huiles industrielles, lubrifiants
Plage de température du fluide	-25 à 80 °C (valeur usine, ajustable)
Pression maximale du fluide	16 bar (selon données techniques)
Raccord process	G 1/2, G 3/4 ou G 1 selon variante
Matière du boîtier	Acier inoxydable (1.4404)
Indice de protection	IP67
Température ambiante	-25 à 80 °C
Cybersécurité	Conforme CEI 62443-1-1, utilisation derrière un pare-feu
Entretien et nettoyage	Nettoyage périodique possible (démontage du capteur, nettoyage du piston et du ressort)
Réparabilité	Réparation par le fabricant uniquement

FOIRE AUX QUESTIONS - SBN246 IFM

Comment installer le détecteur SBN246 ?

Montez l'appareil en ligne selon le sens du débit (flèche). Respectez les distances minimales : ≥30 mm des matériaux ferromagnétiques, ≥500 mm des champs électromagnétiques, ≥50 mm entre capteurs. Pour les fluides sales, installez un filtre de 200 µm et orientez le capteur horizontalement.

Comment raccorder électriquement le SBN246 ?

Raccordez l'alimentation en 18-30 V DC sur les broches 1 (L+) et 3 (L-). La broche 4 (OUT1) supporte les signaux de commutation, fréquence ou IO-Link. La broche 2 (OUT2) supporte les signaux de commutation ou analogique 4-20 mA. Utilisez un connecteur M12 selon le schéma de câblage.

Comment paramétrer les sorties du détecteur ?

Utilisez les boutons de l'appareil ou l'interface IO-Link. Pour régler une sortie : accédez au menu EF > CFG > oux, choisissez le type (Hno, Hnc, Fno, Fnc pour commutation ; I pour analogique ; FRQ pour fréquence). Validez avec la touche ●.

Comment activer la fonction IO-Link ?

Le détecteur passe automatiquement en mode IO-Link lorsqu'il est connecté à un maître IO-Link. Assurez-vous que la sortie OUT1 n'est pas configurée en sortie fréquence (FRQ), car cela empêche la communication IO-Link. Pour désactiver FRQ, réglez ou1 sur un autre mode.

Que signifie le message d'erreur 'Err' sur l'écran ?

Le message 'Err' indique un défaut interne de l'appareil. Vérifiez l'alimentation et les connexions. Si le défaut persiste, remplacez le détecteur. La réparation n'est possible que par le fabricant.

Comment nettoyer le capteur en cas d'encrassement ?

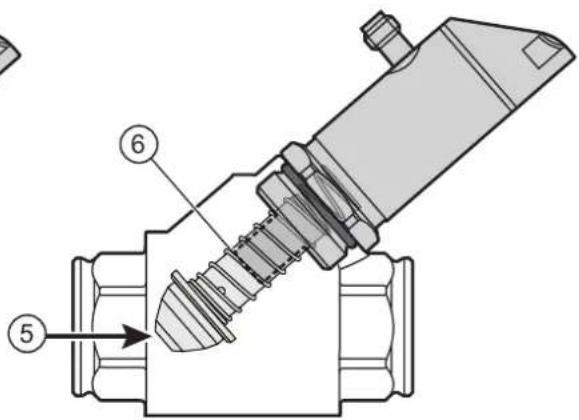

Dévissez la tête du capteur, retirez le piston et le ressort. Nettoyez-les avec de l'air comprimé ou un chiffon non magnétique. Vérifiez le joint torique et graissez-le si nécessaire. Remontez et serrez la tête à 20 Nm. Pour restaurer la précision, pressez le piston jusqu'à la butée mécanique pendant 2 secondes.

Comment régler l'affichage couleur du SBN246 ?

Dans le menu EF > DIS > coLr, choisissez rEd (rouge permanent), GrEn (vert permanent), r1ou/r2ou (rouge si sortie active) ou G1ou/G2ou (vert si sortie active). La couleur change selon l'état de commutation.

Quels fluides sont compatibles avec le détecteur ?

Le SBN246 est conçu pour l'eau, les solutions contenant du glycol, les huiles industrielles et les lubrifiants. Ne l'utilisez pas avec des fluides corrosifs non listés. En cas de fluide sale, installez un filtre de 200 µm en amont.

Comment réinitialiser le détecteur aux réglages usine ?

Dans le menu EF, sélectionnez rES. Appuyez brièvement sur ●, puis maintenez ● enfoncé jusqu'à l'affichage de '---'. Appuyez à nouveau sur ●. L'appareil redémarre avec les paramètres d'usine (voir chapitre 15 de la notice).

Comment verrouiller les boutons pour éviter une fausse manipulation ?

En mode normal, appuyez simultanément sur ▲ et ◆ pendant 10 secondes jusqu'à l'affichage de 'Loc'. Pour déverrouiller, répétez l'opération jusqu'à voir 'uLoc'. Si 'S.Loc' s'affiche, le verrouillage est logiciel et ne peut être levé que via IO-Link.

MODE D'EMPLOI SBN246 IFM

Notice d'utilisation

Débitmètre mécatronique

SBY2xx

SBG2xx

SBN2xx

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4
1.2 Avertissements 4

2 Consignes de sécurité 5

2.1 Cybersecurite 5

3 Transport, manutention et stockage 6

4 Usage prévu. 7

4.1 Applications 7

5 Fonctionnement 8

5.1 Options pour la sortie OUT1 8
5.2 Options pour la sortie OUT2 8
5.3 IO-Link 8

6 Montage. 10

6.1 Raccord process 10
6.2 Perturbations 10
6.3 Accessoires de montage 11
6.4 Montage en cas de fluide sale 11

7 Raccordement electrique. 12
8 Elements de service et d'indication 13

9 Menu. 14

9.1 Apercu du menu 14
9.2 Menu principal et sous-menus 14

10 Mise en service 18
11 Paramétrage 19

11.1 Paramétrage via IO-Link 19
11.2 Paramétrage au moyen des boutons de l'appareil 20

11.3 Fonctions de sortie 21

11.3.1 signal de commutation 21

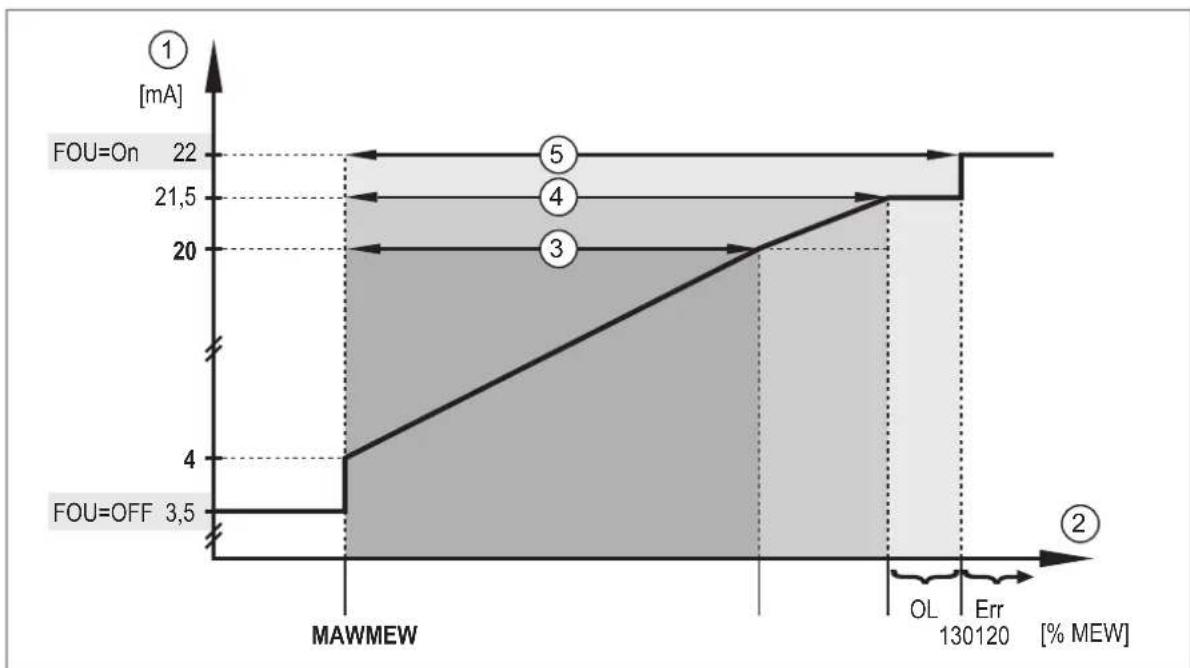

11.3.2 Signal analogue 22

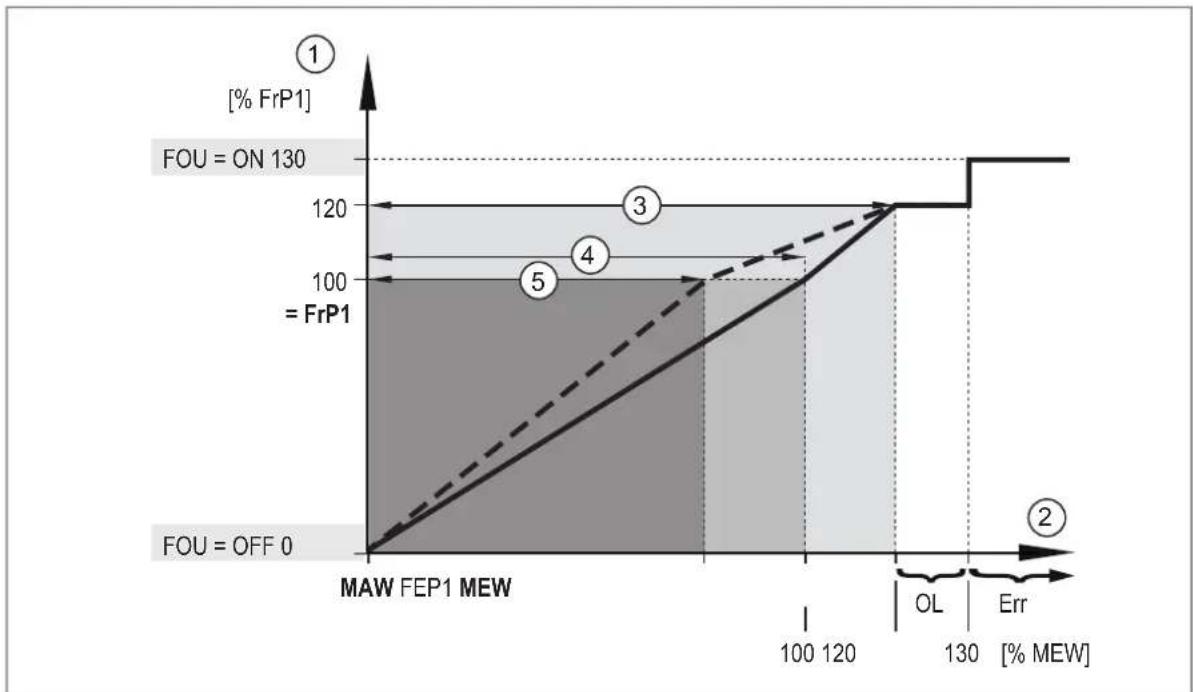

11.3.3 Signal frquence 24

11.4 Reglages utiliseur 25

11.4.1 Unité de mesure standard 26
11.4.2 Valeur process pour OUT1 et OUT2 26
11.4.3 Fluide 26
11.4.4 Polarité de sortie 27
11.4.5 Amortissement 27
11.4.6 Comportement des sorties en cas de défaut 27
11.4.7 Mémoire 28
11.4.8 Remetre I'appareil a zéro 28
11.4.9 Verrouillage / déverrouillage 29

11.5 Afficheur 29

11.5.1 Affichage valeur process par défaut 29
11.5.2 Réglage des couleurs de l'affichage 29
11.5.3 Fréquence de rafraîchissement de l'affichage 30
11.5.4 Orientation de I'affichage 31
11.5.5 Désactiver l'affichage 31

12 Fonctionnement 32

12.1 Affichage de la valeur process 32
12.2 Lecture du réglage des paramètres 32

13 Correction de defaults 33

13.1 Messages d'erreur 33
14 Maintenance, réparation et élimination 35
14.1 Nettoyer l'appareil 35
15 Reglages usine 36

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action a effectuer
Raction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affiche

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'advertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à moderés

Des blessures legères à moderées sont possibles si l'advertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'ajretissement n'est pas respecté.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( → Usage prévu).
  Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

2.1 Cybersécurité

Installation

L'appareil est concu pour fonctionner dans un environnement sur selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

Sauvegander la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

Veiller a ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
Avant de mesure l'appareil hors service, always reinitialiser les réglages du système sur les réglages d'usine.

3 Transport, manutention et stockage

Stocker l'appareil dans son emballage d'origine.
Si I'appareil doit etre restocke,utiliser I'emballage d'origine.
Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
Lors du stockage, respecter les conditions environnantes permissibles pour l'appareil Données techniques).

4 Usage prévu

L'appareil surveille des liquides.

L'appareil détecte les paramètres processuels : débit volumique (débit/temps) et température du fluide.

4.1 Applications

Eau
- Solutions avec glycol
Huiles industrielles
Lubrifiants

INFORMATION IMPORTANTE

Congélation du fluide.

Le capteur peut etre endommagé.
Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

5 Fonctionnement

• L'appareil enregistre le débit selon le principe de la pression différentielle à l'aide d'un aimant permanent et d'une cellule de mesure.
• De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
• L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.
  L'appareil affiche les valeurs process actuelles.
  L'appareil génére deux signaux de sortie selon le paramétrage.

5.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
• Signal de commutation température
• Signal fréquence débit
• Signal fréquence température
  IO-Link

5.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
• Signal de commutation température
• Signal analogue pour le débit
• Signal analogue temperature

5.3 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations generales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements

• Données de description d'appareil (IODD - Input Output Device Description) pour une configuration facile
  Raccordementelectrique standardise

• maintenance à distance

6 Montage

ATTENTION

Pendant le montage ou en cas de défaut (p.ex. boitier casset), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure du à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endetroit du montage.
Utiliser une protection adequate (p.ex. capot protecteur) de maniere à éviter que des fluides jaillissants ne puissant porter atteinte à la sécurité des personnes.

6.1 Raccord process

Eviter des différences de section importantes sur l'entree.
- Installer l'appareil en ligne selon le sens du début (flèche) et serrer aux méplats pour le serrage.

Ne serrer pas le boitier dans un etau.

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

La tete du capteur peut etre tournée de 360°

6.2 Perturbations

Respecter les distances minimales suivantes :

Distance entre le capteur et des matières ferromagnétiques ≥ 30 mm*
Distance entre le capteur et des champs constants / alternatifs ≥ 500 mm
Distance entre les axes des capteurs lors d'un montage côte à côte ≥ 50 mm

• Le tube peut se composer de matières ferromagnétiques.

6.3 Accessoires de montage

Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie):

Fig. 2: Installation avec plaque de montage

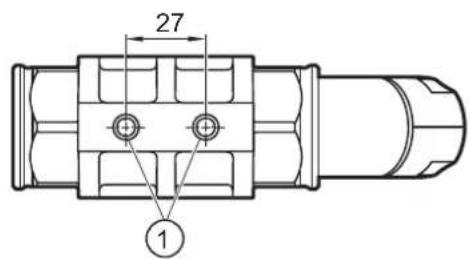

1: Trou taraudé M8 (profondeur 6 mm) sur le dessous de l'appareil

6.4 Montage en cas de fluide sale

Insérer un filtr de 200 micrométres devant l'entrée (IN).
Installer le capteur horizontalement.
Respecter l'angle d'inclinaison vers l'axe horizontale :

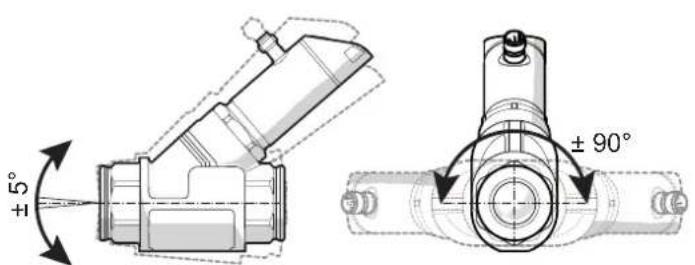

Fig. 3: Orientation en cas de fluide sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement

Broche Affectation
1	L+
3	L-
4 (OUT1) · Signal de commutation pour le débit · Signal de commutation température · Signal fréquence débit · Signal fréquence température · IO-Link
2 (OUT2) · Signal de commutation pour le débit · Signal de commutation température · Signal analogique pour le débit · Signal analogique température

Fig. 5: Experiments de circuits

1:2x commutation positive
2:2x commutation négative
3:1x commutation positive / 1x analogue
4:1x commutation négative / 1x analogue

8 Éléments de service et d'indication

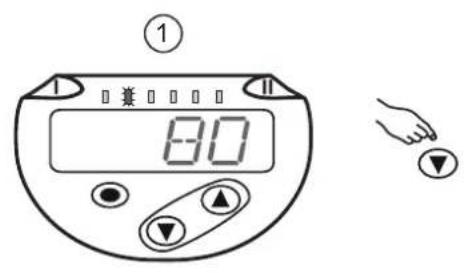

Fig. 6: Éléments de service et d'indication

• l/min, m³/h, °C; SBN2xx : gpm, gph, °F

9 Menu

9.1 Aperçu du menu

Les figures de menu indiquent les paramétres pouvant être régés par boutons-poussoirs sur l'appareil. Ces paramétres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Les boutons de commande permettent de passer de l'affichage des valeurs process au menu principal puis aux sous-menus.

Fig. 7: Aperçu du menu

9.2 Menu principal et sous-menus

Les figures de menu indiquent les paramétres pouvant être régés par boutons-poussoirs sur l'appareil. Ces paramétres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Les paramètres affichés changent si le réglage usine est modifié. Les écrons de menu ci-après représentent le maximum des paramètres disponibles.

Menu principal :

Paramètre Explication
SPx Seuil de commutation pour la sortie de commutation OUTx avec fonction hystérésis
rPx Seuil de déclenchement pour la sortie de commutation avec fonction hystérésis
FHx Valeur limite supérieure pour le signal de commutation OUTx avec fonction fenêtre
FLx Valeur limite inférieure pour le signal de commutation OUTx avec fonction fenêtre
FSP1 Point de départ fréquence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
FEP1 Point final fréquence pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fréquence régle sous FrP1 est fourni.
FrP1 Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte.

Menu réglages de base CFG:

• Pour les apparèims SBN2xx

Paramètre Explication
oux Fonction de sortie pour la sortie matérielle OUTx
uni Unité de mesure standard pour le débit
P-n Polarité de sortie des sorties de commutation
dAP Temporisation d'amortissement en secondes pour le signal de commutation débit
dAA Temporisation d'amortissement en secondes pour le signal analogique débit
MEdi Sélection du milieu à détecter
FOUx Comportement de la sortie OUTx en cas de défaut
SELx Valeur process pour la sortie OUTx

Menu Mémoire MEM et Afficheur DIS :

Paramètre Explication
Lo.T Valeur de température minimale mesurée
Hi.T Valeur de température maximale mesurée
colr Réglage des couleurs de l'affichage
diS Fréquence de rafraîchissement et orientation de l'affichage
SELd Valeur process par défaut de l'affichage

10 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passse au mode de fonctionnement normal. Il exécutes ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramétres régés.

Pendant la temporisation de demarrage, les sorties sont commutées selon la programmation :

• INACTIVE pour la fonction normalement ouvert (Hno / Fno)
• INACTIVE pour la fonction normalement fermé (Hnc / Fnc)
• INACTIVE pour la sortie fréquence (FRQ)
• 0mA pour la sortie courant (I)

En cas de connexion d'un maitre IO-Link, l'appareil passe automatique du mode SIO (Standard Input Output) au mode IO-Link.

11 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être régés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

11.1 Paramétrage via IO-Link

L'appareil peut par exemple etre parametre de la maniere suivante via l'interface IO-Link :

• Paramétrage via un logiciel de paramétrage approprié, par ex. ifm moneolconfigure
• Paramétrage via un API
• Paramétrage via une application IIoT

Conditions pour le paramétrage via l'interface IO-Link :

ν L'Input Output Device Description (IODD) pour l'appareil en cas de paramétrage via un logiciel de paramétrage, voir documentation.ifm.com
ν La description de l'interface IO-Link (PDF) pour l'appareil en cas de paramétrage via un API ou une application IIoT, voir documentation.ifm.com

Un maitre IO-Link
Raccorder le maître IO-Link au logiciel de paramétrage, à l'API ou à l'application IIoT.
Raccorder l'appareil à un port libre approprié du maître IO-Link.
Regler le port du maître IO-Link sur le mode de fonctionnement IO-Link.
L'appareilonne en mode IO-Link.
Modifier le paramétrage dans le logiciel.
Ecrire les réglages de paramètre sur l'appareil.

Aide à l'intégration du système et au paramétrage via IO-Link :

Manuel du logiciel de paramétrage (par ex. moneo)
Explications et « Startup Packages » sur ifm.com/cnt/io-link-system-integration.

Effet de la sortie de fréquence sur la connexion IO-Link :

si la sortie OUT1 a ete parametrée comme sortie de frquence, aucune connexion IO-Link ne peut etre établie avec l'appareil.

Solution: désélectionner la fonction de sortie FRQ / sortie fréquence à l'aide des boutons de l'appareil.

Tous les paramètres pouvant aussi être atteints au moyen des boutons sur l'appareil peuvent être régés via IO-Link. Les fonctions décrites ci-après sont également disponibles.

Informations sur l'appareil :

Certaines informations non modifiables concernant l'appareil sont sauvegardées sur l'appareil. En outre, un marquage spécifique à l'application peut être affecté à l'appareil.

Verrouillage électronique :

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation.

Ce blocage évite que les réglages de l'appareil puissant être modifiés via les boutons sur l'appareil.

Si l'appareil est verrouillé via l'interface IO-Link, ce verrouillage ne peut être levé que via IO-Link.

11.2 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50°C (122°F) , certaines parties du boîtier peuvent s'échauffer à plus de 65°C (149°F) .

Risque de brûlures
Ne pas toucher l'appareil avec les mains.
Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

Paramétrage général :

Objectif Action
Passage de l'affichage des valeurs process au menu principal	●
Passage à un sous-menu Naviguer avec	▼ jusqu'à sous- menu (par ex. EF), puis ●
Sélection du paramètre souhaité	▲ ou ◆
Passage au mode de réglage	●
Changement de la valeur de paramètre	▲ ou ◆ > 1 s
Validation du paramètre réglé	●
Quitter le réglage de paramètre sans sauvégarde	▲ + ◆
Retour au niveau de menu supérieur (répéter plusieurs fois pour revenir à l'affichage des valeurs process)	▲ + ◆
Retour à l'affichage des valeurs process > 30 secondes (timeout)

Si Loc est affché lorsqu'onessaie de changer une valeur de parametre, les boutons de l'appareil sont bloqués Verrouiller / déverrouiller.

Si S.Loc est affiché, le capteur est verrouillé en permanence par logiciel. Ce verrouillage ne peut être levé que via le logiciel de paramétrage.

11.3 Fonctions de sortie

11.3.1 signal de commutation

Un signal de commutation peut etre fournir pour la surveillance des valeurs process. OUTx change son etat de commutation si les seuils de commutation reglés sont depassés ou ne sont pas atteints. Fonction hysteresis ou fenetre peut etre selectionnee.

Fonction hystérisis :

1:Valeur process

t:Temps

SP: Seuil d'enclement

rP:Seuil de déclenchement

HY:Hysteresis

Hno : Fonction hysteresis, normalement ouvert (normally open)

Hnc : Fonction hysteresis, normalement fermé (normally closed)

Fig. 8: Fonction hysteresis

Lors du réglage de la fonction hystérésis, le seuil d'enclenchement SP et le seuil de déclenchement rP sont définis. La valeur de rP doit être inférieure à celle de SP. L'écart entre SP et rP est d'au moins 0,6 % de la valeur finale de l'étendue de mesurée (= hystérésis). Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement; l'écart reste in-changed.

Fonction fenêtre :

1: Valeur process

t:Temps

FH : Valeur limite supérieure

FL : Valeur limite inférieure

HY:Hysteresis

FE: Fenetre

Fno : Fonction fenetre, normalement ouvert (normally open)

Fnc : Fonction fenetre, normalement fermé (normally closed)

Fig. 9: Fonction fenetre

Lors du réglage de la fonction fenêtre, la valeur limite supérieure FH et la valeur limite inférieure FL sont définies. L'écart entre FH et FL est d'au moins 0,6 % de la valeur finale de l'etendue de mesure. FH et FL ont une hysteresis fixe de 0,25 % de la valeur finale de l'etendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du début.

11.3.1.1 Paramétrage au moyen des boutons de l'appareil : signal de commutation

L'unité de mesure par défaut est SéLECTIONNée : EF > CFG > uni.

La valeur process pour OUTx est selectionnee: EF > CFG > SELx.
Régler la fonction hysteresis ou la fonction fenêtre.

Fonction hysteresis :

Ouvrile menu EF > CFG.
Sélectionner oux et régler le signal de commutation : Hno ou Hnc.
Ouvrir le Menu principal.
- Sélectionner SPx et régler la valeur mesurée à laquelle la sortie commute.
- Sélectionner rPx et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenêtre :

Ouvrir le menu EF > CFG.
Sélectionner oux et régler le signal de commutation : Fno ou Fnc.
Ouvrir le Menu principal.
Selectionner FHx et regler la valeur limite supérieure de la fenetre.
- Sélectionner FLx et régler la valeur limite inférieure de la fenêtre.

11.3.2 Signal analogue

L'appareil foumit un signal analogique de 4...20 mA qui est proportionnel à la valeur process.

Si la valeur mesurée est hors de l'etendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiquedans la figure ci-apres est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

Fig. 10: Caracteristique de sortie analogue, débit

1: Signal analogue MAW : Valeur initiale de l'etendue de mesure
2:Débit MEW : Valeur finale de I'etendue de mesure
3:Etendue de mesure OL:Plage d'affichage depassée
4:Plage d'affichage Err:Etat d'erreur
5:Zone de détention

Fig. 11: Caracteristique de sortie analogue, température

1: Signal analogue MAW : Valeur initiale de l'etendue de mesure
2: Température MEW : Valeur finale de l'etendue de mesure
3:Etendue demesure OL: Plage d'affichage depassee
4:Plage d'affichage UL: Plage d'affichage nonatteinte
5:Zone de détction Err: Etat d'erreur

11.3.2.1 Paramétrage au moyen des boutons de l'appareil : Signal analogique

L'unité de mesure par défaut est SéLECTIONNée: EF > CFG > uni.
La valeur process pour OUT2 est selectionnée: EF > CFG > SEL2.
Ouvrir le menu EF > CFG.
Selectionner ou2 et regler la fonction : I (signal analogique de 4 à 20 mA).

11.3.3 Signal fréquence

L'appareil fournit un signal fréquence qui est proportionnel à la valeur process.

Le signal fréquence peut être mis à l'échelle :

• FrPx déterminé à combien de kHz s'éleve le signal fréquence si la valeur mesurée maximale est atteinte.

La plage de mesure peut être mise à l'échelle :

FSPx détermine la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.
- FEPx déterminé la valeur mesurée maximale à laquelle le signal de sortie s'éleve à la fréquence définie sous FrPx.

FSPx n'est disponible que pour la mesure de la temperature. Distance minimum entre FSPx et FEPx = 20 % de la valeur finale de l'etendue de mesure.

Si la valeur mesurée est hors de l'endetue de mesure ou en cas d'une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

Fig. 12: Caracteristique de la sortie de fréquence, débit

1: Signal fréquence MAW : Valeur initiale de l'étendue de mesure
2:Débit MEW : Valeur finale de l'etendue de mesure
3: Plage d'affichage FEP1: Point final fréquence
4: Plage de mesure FrP1 : Signal fréquence (kHz) pour la valeur mesurée maximum
5: Plage de mesure mise à l'échelle OL : Plage d'affichage dépassée

Err: Erreur

Fig. 13: Caracteristique de la sortie de fréquence, température

1: Signal fréquence FSP1: Point de départ fréquence
2: Température FEP1: Point final fréquence
3: Plage d'affichage FrP1 : Signal fréquence (kHz) pour la valeur mesurée maxi

mum

4: Plage de mesure MAW : Valeur initiale de l'endetue de mesure
5: Plage de mesure mise à l'échelle MEW : Valeur finale de l'etendue de mesure

Err:Erreur

OL:

Plage d'affichage dépassée

11.3.3.1 Paramétrage au moyen des boutons de l'appareil : Signal fréquence

L'unité de mesure par défaut est SéLECTIONNée : EF > CFG > uni.
La valeur process pour OUT1 est selectionnee: EF > CFG>SEL1.
Ouvrir le menu EF > CFG.
Sélectionner ou1 et régler FRQ.
Ouvrir le Menu principal.
Selectionner FSP1 et regler la valeur mesurée minimale pour laquelle 0 kHz est fourni.

FSP1 n'est disponible que pour la mesure de la temperature.

• Sélectionner FEP1 et régler la valeur mesurée maximale pour laquelle la fréquence régée sous FrP1 (= 100%) est fournie.
  Selectionner FrP1 et regler la fréquence pour la valeur mesurée maximale en kHz.

11.4 Réglages utiliser

Ce chapitre déscrit les possibités de réglage pour s'adapter à l'application spécifique du client.

11.4.1 Unité de mesure standard

Il est possible de selectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité.

Valeurs selectionnables :

• uni pour début: l/min, m ^3/h (SBN2xx : gpm, gph)

Tout d'abord, régler l'unité de mesure avant de configurer d'autres paramètres.

11.4.1.1 Paramétrage au moyen des boutons de l'ordinateil : Unité de mesure standard

Ouvrir le menu EF > CFG.
Sélectionner uni et régler l'unité de mesure.

11.4.2 Valeur process pour OUT1 et OUT2

Pour les deux sorties, il est possible de selectionner qu'elle valeur process doit etre surveillée. Tous les autres reglages de parametes se basent sur cette selection.

Valeurs selectionnables :

• FLOW: débit
• TEMP: Température

11.4.2.1 Paramétrage au moyen des boutons de l'appareil : Valeur process OUT1 et OUT2

Ouvrir le menu EF > CFG.
Sélectionner SELx et régler la valeur process pour la sortie OUTx.

11.4.3 Fluide

L'appareil dispose de différentes courbes caractéristiques de fluides qui peuvent être seLECTIONnées via le paramètre MEdl.

Valeurs sélectionnables :

H2O: eau
- OIL : 📁 Données techniques sur ifm.com.
- OIL2: Données techniques sur ifm.com.

11.4.3.1 Paramétrage au moyen des boutons de l'appareil : Fluide

Ouvrile menu EF > CFG.
Selectionner MEdI et regler le fluide.

11.4.4 Polarité de sortie

Le paramètre P -n permit de regler la polarite des sorties.

Le réglage concerne les deux sorties de commutation.

• PnP : La sortie de commutation fonctionne en commutation positive.
• nPn : La sortie de commutation fonctionne en commutation négative.

11.4.4.1 Paramétrage au moyen des boutons de l'appareil : Polarité de sortie

Ouvrile menu EF > CFG.
Sélectionner P-n et régler PnP ou nPn.

11.4.5 Amortissement

L'amortissement permet de regler une temporisation durant laquelle l'appareil ne signale pas de changements par sauts de la valeur mesurée.

La temporisation reglee a pour effet de stabiliser les signaux de sortie.

Cela concerne les sorties, l'affichage et la transmission des valeurs process via I'interface IO-Link.

Valeurs sélectionnables :

• dAP = temporisation d'amortissement pour le signal de commutation, l'afficheur et le signal IO-Link (temps de montée de 63 %)
• dAA = temporisation d'amortissement pour le signal analogique (temps de montée de 10 à 90%).

La temporisation d'amortissement s'additionne au temps de reponse du capteur (Données techniques).

Les signaux UL et OL sont définis en considérant la temporisation d'amortissement.

L'amortissement des valeurs mesurées n'est effectif que pour la valeur process débit.

11.4.5.1 Paramétrage au moyen des boutons de l'ordinateil : Amortissement des valeurs mesurées

Ouvrir le menu EF > CFG.
Sélectionner dAP et régler la temporisation d'amortissement en secondes (valeur τ 63%).
Sélectionner dAA et régler la temporisation d'amortissement en secondes.

11.4.6 Comportement des sorties en cas de défaut

Le paramètre FOUx permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie selectionnée, les signaux suivants seront fournis en cas de défaut :

• Signal de commutation :

• On: la sortie se ferme en cas de défaut.

• OFF: la sortie s'ouvre en cas de défaut.

• OU : la sortie est commutée comme définir par les paramètres, indépendamment du cas de défaut.

• Signal analogue :

• On: le signal analogique passé à la valeur 22 mA.

OFF: Le signal analogique passé à la valeur 3,5 mA.
- OU: le signal analogique continue de correspondre à la valeur mesurée.

• Signal fréquence :

• On: le signal fréquence passée à 130 % de FrPx.
  OFF: le signal fréquence passée à la valeur 0 kHz.

• OU: le signal fréquence continue de correspondre à la valeur mesurée.

11.4.6.1 Paramétrage au moyen des boutons de l'appareil : Comportement des sorties en cas de défaut

Ouvrir le menu EF > CFG.
- Sélectionner FOUx et régler le comportement de la sortie OUTx en cas de défaut : On, OFF, OU.

11.4.7 Mémoire

L'appareil sauvegarde les valeur process maximum et minimum mesurées.

Valeurs selectionnables :

• Lo.T: Mémoire valeur minimum pour la température
  Hi.T: Mémoire valeur maximum pour la température

Il est utile d'effacer la mémoire dés que l'appareil fonctionne dans des conditions normales pour la première fois.

11.4.7.1 Paramétrage au moyen des boutons de l'appareil : Mémoire

Afficher la mémoire :

Ouvrir le menu EF > MEM.
- Selectionner Lo.T ou Hi.T pour dire la valeur process minimum ou maximum mesurée.

Effacer la mémoire :

Ouvrir le menu EF > MEM.
Sélectionner Lo.T ou Hi.T.
Appuyer brievement sup.
Maintenir appuyé ou.

--- est affché.

11.4.8 Remetre l'appareil à zéro

L'appareil peut être réinitialisé à son état de livreaison.

Il est utile que vous noticez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

11.4.8.1 Paramétrage au moyen des boutons de l'appareil : Remetre l'appareil à zéro

Ouvrir le menu EF.
Sélectionner rES.
Appuyer brievement sup.
Maintenir appuyou

--- est affché.

Appuyer brievement sup.
L'appareil redemarre.

11.4.9 Verrouillage / déverrouillage

L'appareil peut être verrouillélectroniquement afin d'éviter une fausse programmation.

Ce blocage évite que les réglages de l'appareil puisent être modifiés via les boutons sur l'appareil.

Réglage usine : non verrouille.

11.4.9.1 Paramétrage au moyen des boutons de l'appareil : Verrouillage / déverrouillage

Verrouiller:

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer su et simultanement pendant 10 s jusqu'ac que Loc soit affché.

Déverrouiller:

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur et simultanément pendant 10 s jusqu'à ce que uLoc soit affché.

11.5 Afficheur

11.5.1 Affichage valeur process par défaut

Le paramètre SELdpermét de sélectionner qu'elle valeur process est indiquée par défaut sur l'affichage.

Valeurs sélectionnables :

• FLOW: l'afficheur indique la valeur process actuelle pour le débit.
• TEMP : l'afficheur indique la valeur process actuelle pour la température.

11.5.1.1 Paramétrage au moyen des boutons de l'appareil : Affichage valeur process par défaut

Ouvrir le menu EF > DIS.
Selectionner SELd et défini r l'unité de mesure par défaut.

11.5.2 Réglage des couleurs de l'affichage

La couleur des caractères de l'affichage peut être régée via le paramètre coLr.

En selectionnant les parametes rEd (rouge) et GrEn (vert) la couleur de l'affichage est definié en permanence. Via les réglages des paramètres rxou et Gxou la couleur des caractères change selon la valeur process :

	OUT1 OUT2 La couleur passé au…
Paramétrage	r1ou r2ou rouge
	G1ou G2ou vert

Lors du paramétrage de la fonction hystérisis, la couleur change si la valeur process est supérieure au seuil d'enclenchement :

Fig. 14: Fonction hysteresis, coLr = rxou

MAW: Valeur initiale de I'etendue de mesure MEW: Valeur finale de I'etendue de mesure SPx: Seuil d'enclenchement

Lors du paramétrage de la fonction fenêtre, la couleur change si la valeur process est dans la fenêtre :

Fig. 15: Fonction fenetre, coLr = Gxou

MAW : Valeur initiale de l'etendue de mesure
MEW : Valeur finale de l'etendue de mesure
FLx : Valeur limite inférieure de la fenetre
FHx : Valeur limite supérieure de la fenetre

11.5.2.1 Paramétrage au moyen des boutons de l'appareil: Réglage des couleurs de l'affichage

Ouvrir le menu EF > DIS.
Sélectionner coLr et régler la couleur des caractères de l'affichage de la valeur process.

11.5.3 Fréquence de rafraîchissement de l'affichage

Le paramètre diS permet de régler la fréquence du rafraîchissement de l'affichage.

Valeurs selectionnables :

d1: rapide (toutes les 50 ms)
d2: moyenne (toutes les 200 ms)
d3: lente (toutes les 600 ms)

11.5.3.1 Paramétrage au moyen des boutons de l'appareil : Fréquence de rafraîchissement de l'affichage

Ouvrir le menu EF > DIS.
Sélectionner diS et régler la fréquence de rafraîchissement.

11.5.4 Orientation de l'affichage

Les textes de l'affichage peuvent etre tournés pour une meilleure lisibilité.

11.5.4.1 Paramétrage au moyen des boutons de l'appareil : Orientation de l'affichage

Ouvrir le menu EF > DIS.
- Sélectionner diS et régler simultanément à la fréquence de rafraîchissement la rotation de l'affiche :

• rd1 : toutes les 50 ms et tourné de 180°
• rd2 : toutes les 200 ms et tourné de 180 ^°
• rd3 : toutes les 600 ms et tourné de 180 ^°

11.5.5 Désactiver l'affichage

L'affichage de la valeur process peut etre durablement desactive en mode de fonctionnement normal.

L'affichage est reactifé par bouton-poussoir. En cas d'inactivité, l'affichage se désactive à nouveau après quelques secondes.

Meme si I'affichage est desactive, les LED restent actives. Les messages d'erreur sont affiches.
meme si I'afficheur est desactive.

11.5.5.1 Paramétrage au moyen des boutons de l'appareil : Affichage désactivé

Ouvrir le menu EF > DIS.
Sélectionner diS et régler OFF.

12 Fonctionnement

12.1 Affichage de la valeur process

Il est possible deCHOISIR entre differentes affichages de la valeur processpendant le fonctionnement :

Appuyer sur le bouton-pousoi ou
L'afficheur change entre l'affichage standard avec l'unité de mesure standard configurée et d'autres vues.
Aprese 30 secondes, l'appareil returne a I'affichage standard.

Fig. 16: Affichage de la valeur process

1: Affichage standard tel que regle sous SELd et uni. Example: SELd = FLOW et uni = m3/h
2: Autre vue. La LED indique dans qu'elle unité est affichée la valeur process actuelle. Exemple : Température en °C.

12.2 Lecture du réglage des paramètres

Appuyer brievement sup
Appuyer sur pour selectionner le parametre.
Appuyer brievement su
La valeur reglee actuellement est affichee pendant 30 s. Ensuite, l'appareil returne a I'affichage de la valeur process.

13 Correction de defaults

L'appareil dispose de possibités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des averissements et des états d'erreur sont affichés même si l'afficheur est désacté. De plus, les messages d'erreur sont disponibles via IO-Link.

Les signaux d'etat sont classifiés selon la recommmandation Namur NE107.

Si plusieurs événements de diagnostic se produit simultanément, seul le message de diagnostic de l'évenement ayant la priorité la plus élevée est affché.

En cas de defaillance de la valeur de température mesurée, la valeur de processus pour le débit est plusieurs jours disponible.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface IO-Link sur documentation.ifm.com.

Effet de la sortie de fréquence sur la connexion IO-Link :
si la sortie OUT1 a été paramétrée comme sortie de fréquence, aucune connexion IO-Link ne peut être établie avec l'appareil.

Solution: désélectionner la fonction de sortie FRQ / sortie fréquence à l'aide des boutons de l'appareil.

13.1 Messages d'erreur

Affichage Problème /	marche à suivre
Err Appareil défectueux / mauvais fonctionnementRemplacer l'appareil.
Aucun Affichage	• Tension d'alimentation trop BASSEVérifier la tension d'alimentation.Afficheur désactivéVérifier si le réglage diS = OFF et modifier eventuellement le réglage.
Loc Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée.Déverrouillez l'appareil à l'aide des boutons de l'appareil.
C.Loc Boutons de réglage sur l'appareil verrouillés, paramétrage activé via la communication IO-Link.Terminer le paramétrage via la communication IO-Link.
S.Loc Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée.Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
UL • Température inférieure à la plage d'affichage : Valeur de température entre -32...43°C(-26...46°F).Vérifier la plage de température.
OL • Température supérieure à la plage d'affichage : Valeur de température entre 122...133°C(252...272°F).Vérifier la plage de température.Débit supérieur à la plage d'affichage : Valeur du début entre 120...130 % de la valeur finalede l'étendue de mesure.Régler la plage de début.
Affichage Problème /	marché à suivre
SC1 La LED d' état de	commutation pour OUT1 clignote : Court-circuit OUT1.
	Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commu-tation OUT1.
SC2 La LED d' état de	commutation pour OUT2 clignote : Court-circuit OUT2.
	Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commu-tation OUT2.
SC Les LED d' état de	communication pour OUT1 et OUT2 clignotent : Court-circuit OUT1 et OUT2.
	Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties de com-mutation OUT1 et OUT2.

14 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les reglements nationaux en vigueur.

14.1 Nettoyer l'appareil

Si des erreurs de mesure se produit en raison d'un filtrage insuffisant, un nettoyage peut etre nécessaire:

Devisser la tete du capteur.
Enlever le flotteur et le ressort.
Nettoyer le flotteur, le dessort et le boitier à l'intérieur, par ex. à l'aide d'air comprime.
Avant le montage vérifier si le joint torque est endommagé. Le cas échéant, le remplacer et graisser.
Remetre les composants après le nettoyage.
Serrer la tete du capteur avec un couple de serrage de 20 Nm.
Pour restaurer la précision de mesure presser le flotteur jusqu'à la butée mécanique avec un dispositif non magnétique, par ex. un doigt et le maintainir en position pendant min. 2 secondes.

Fig. 17: Nettoyer le capteur

1:Tete du capteur 2:Piston
3:Ressort 4:Joint torque
5:Aide non-magnétique 6:Butee mecanique

15 Réglages usine

Paramètre Réglage usine Réglage utilisateur
SP1 / FH1 (FLOW) 20 %
rP1 / FL1 (FLOW) 19 %
SP1 / FH1 (TEMP) 12 °C (54 °F)
rP1 / FL1 (TEMP) 11 °C (52 °F)
FrP1 (FLOW) 10 %
FrP1 (TEMP) 10 %
FSP1 (TEMP) -10 °C (14 °F)
FEP1 (TEMP) 100 °C (212 °F)
FEP1 (FLOW) 100 %
SP2 / FH2 (FLOW) 40 %
rP2 / FL2 (FLOW) 39 %
SP2 / FH2 (TEMP) 34 °C (94 °F)
rP2 / FL2 (TEMP) 33 °C (92 °F)
ou1 Hno
ou2 I
uni l/min (gal/min)
P-n PnP
dAP (FLOW)	0,1
dAA (FLOW)	0
Medl	H2O
FOU1	ou
FOU2	ou
SEL1	FLOW
SEL2	FLOW
coLr	rEd
diS	d2
SELd	FLOW
