DTC510 - Lecteur de mémoire IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tête de lecture / écriture RFID (lecteur de mémoire)
Marque	IFM
Modèle	DTC510
Catégorie	Lecteur de mémoire RFID
Fréquence de fonctionnement	13,56 MHz
Interface de communication	CANopen (CiA DS-301), connecteur M12 5 pôles codage A
Alimentation	Via bus CAN (24 V CC, classe de protection III, circuit TBTP/TBTS)
Types de tags supportés	ISO 15693 ; I-Code SLI, SLI-S, SLI-L, SLIX2 ; F-MEM (2k, 232b, 8k) ; TI (32b, 256b) ; ST (128b, 256b, 8k)
Fonctions principales	Lecture et écriture sans contact de tags RFID ; transmission de données via PDO (64 émetteurs/récepteurs) et SDO ; communication événementielle ou par interrogation RTR ; support SYNC ; heartbeat ; LSS ; filtre UID ; affichage d'état par LED (verte, rouge, jaune)
Node ID par défaut	32
Bitrate par défaut	125 kbit/s (réglable de 20 kbit/s à 1 Mbit/s)
Distances de montage minimales	Latérale ≥ 300 mm, frontale ≥ 250 mm
Dimensions (approx.)	Rectangulaire, taille non spécifiée dans la notice
Poids	Non spécifié dans la notice
Entretien	Sans entretien ; nettoyage avec un chiffon sec
Maintenance et réparabilité	Ne pas ouvrir l'appareil ; réparation uniquement par le fabricant
Sécurité	Consignes de sécurité : ne pas utiliser à proximité de stations essence, dépôts carburants, usines chimiques ; éviter les perturbations avec d'autres appareils 13,56 MHz
Accessoires fournis	Aucun (accessoires disponibles en option sur www.ifm.com)
Homologations	Déclaration de conformité UE disponible sur documentation.ifm.com
Environnement d'utilisation	Montage encastré ou non dans le métal ; éviter les sources HF (transformateurs de soudure, convertisseurs)
Température de fonctionnement	Non spécifiée dans la notice (en pratique, typique de -25 à +70°C pour ce type de produit)
Mémoire tag accessible	Jusqu'à 8 octets par PDO (64 bits) ; jusqu'à 4 octets en mode 32 bits ; adressage linéaire de la mémoire utilisateur

FOIRE AUX QUESTIONS - DTC510 IFM

Quels types de tags RFID sont compatibles avec le DTC510 ?

Le DTC510 supporte les tags selon la norme ISO 15693, notamment les séries I-Code (SLI, SLI-S, SLI-L, SLIX2), F-MEM (2k, 232b, 8k), TI (32b, 256b) et ST (128b, 256b, 8k). Le type de tag doit être sélectionné dans l'objet 0x2161 du dictionnaire d'objets.

Comment configurer le Node ID et le bitrate du bus CAN ?

Le Node ID (par défaut 32) et le bitrate (par défaut 125 kbit/s) peuvent être modifiés via les objets 0x20F0/0x20F1 (Node ID) et 0x20F2/0x20F3 (bitrate) dans le dictionnaire d'objets, ou via le service LSS. Les modifications deviennent actives après une réinitialisation logicielle.

Comment lire les données d'un tag via PDO ?

Configurez l'adresse de départ (objet 0x2200) et la longueur (objet 0x2201) pour chaque PDO. Lorsqu'un tag entre dans le champ, les TPDO correspondants transmettent automatiquement les données. Les objets 0x220A (64 bits) ou 0x220B (32 bits) contiennent les données lues.

Comment écrire des données sur un tag via PDO ?

Attribuez un RPDO à l'objet 0x230A (64 bits) ou 0x230B (32 bits) et configurez l'adresse (0x2300) et la longueur (0x2301). L'écriture est déclenchée en modifiant le bit correspondant dans l'objet 0x230F (trigger). Vous pouvez aussi activer l'écriture automatique via 0x2302.

Comment effectuer une lecture SDO ?

Définissez l'adresse de début dans l'objet 0x2280 et la longueur dans 0x2281, puis lisez l'objet 0x2282 (type Domain). Les données sont transférées en mode expedited (≤4 octets) ou segmenté.

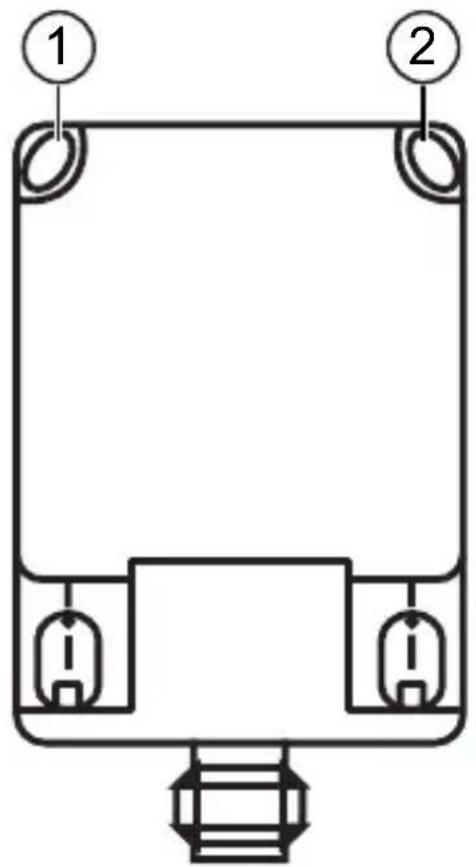

Comment interpréter les LED sur l'appareil ?

LED verte allumée : état Operational ; clignotement alterné avec rouge : erreur de configuration ou bus CAN. LED jaune allumée : tag détecté ; éteinte : aucun tag. LED rouge allumée : bus inactif ; clignotement : erreur.

Quelle est la portée de lecture typique ?

La portée dépend du tag et de l'environnement. Pour un tag standard I-Code SLI, la distance de lecture/écriture statique est d'environ 50 à 100 mm (consultez la fiche technique du tag). Le montage sur métal réduit la portée.

Peut-on utiliser plusieurs têtes de lecture à proximité ?

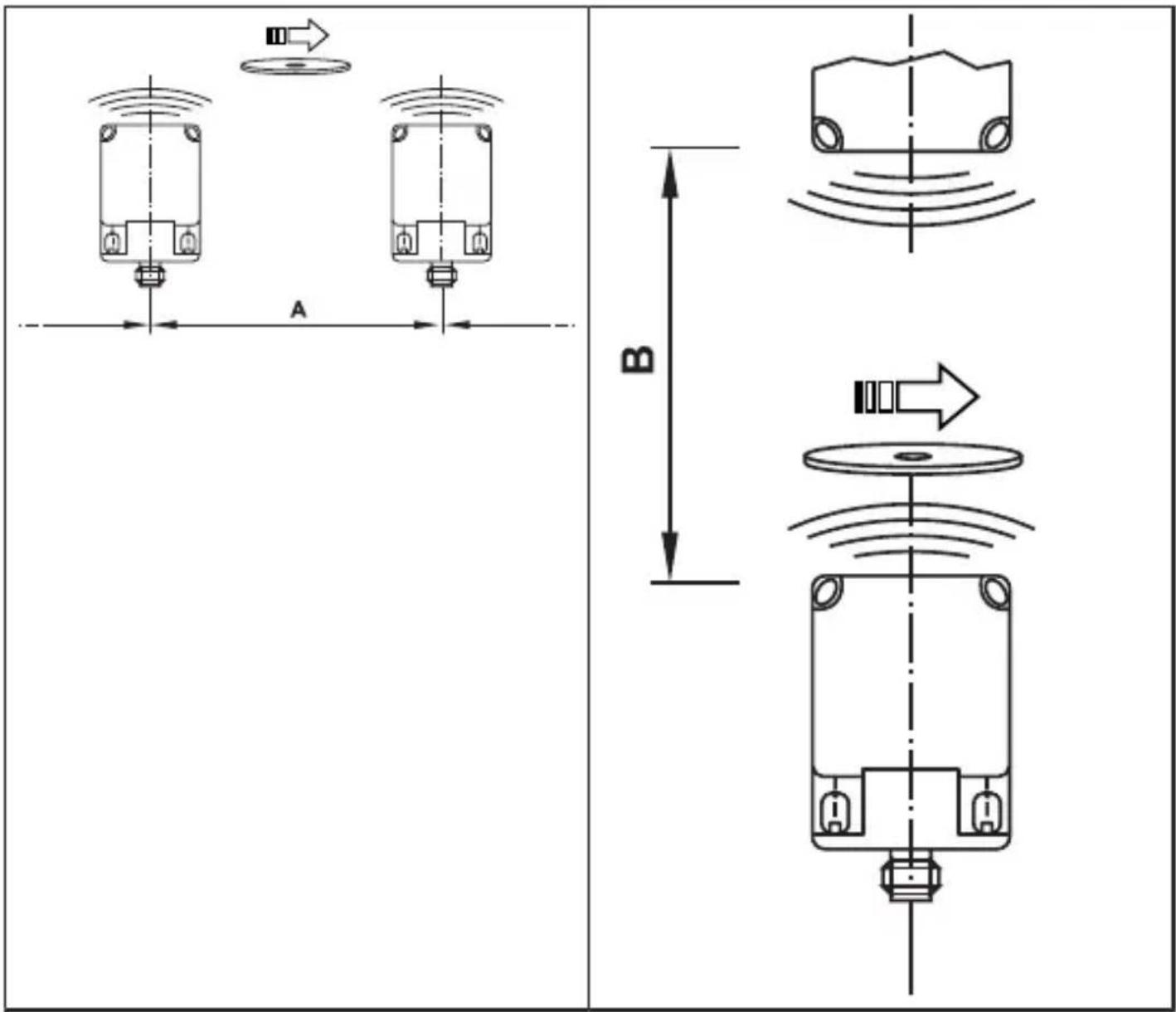

Oui, mais respectez des distances minimales : latérale ≥ 300 mm, frontale ≥ 250 mm. Évitez les interférences en désactivant les antennes alternativement (objet 0x2151) ou en utilisant le filtre UID (objets 0x4603, 0x4605).

Comment sauvegarder les paramètres de configuration ?

Écrivez la signature 'save' (0x65766173) dans l'objet 0x1010/01. Les objets marqués 'Sauvegarder valeur' sont alors stockés en mémoire flash. Pour restaurer les réglages usine, utilisez 'load' (0x64616F6C) dans 0x1011/01.

Que faire en cas de message d'erreur 'Erreur de communication' ?

Vérifiez le câblage CAN (terminaison 120 Ω, absence de court-circuit), l'alimentation, et que le Node ID n'est pas dupliqué. Consultez le registre d'erreurs (0x1001) et le champ d'erreurs (0x1003) pour identifier le code. Si l'erreur persiste, contactez IFM.

MODE D'EMPLOI DTC510 IFM

Notice d'utilisation

Interface CANopen

Système d'identification RFID

DTC510

Tête de lecture / écriture

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4
1.2 Avertissements 4
1.3 Notes légales 4
1.4 Information Open Source 4

2 Consignes de sécurité. 5

2.1 Symboles de sécurité sur l'appareil.... 5
2.2 Consigne de sécurité sur les rayonnements électromagnétiques à haute fréquence .... 5
2.3 Cybersécurité 6

3 Usage prévu 7

3.1 Applications 7

4 Fourniture 8
5 Fonctions 9

5.1 TAG 9
5.2 Technologie CANopen 9
5.3 Aperçu des appareils 9

6 Montage 10

6.1 Remarques sur le montage de l'appareil.... 10
6.2 Eliminer des perturbations.... 10
6.3 Conception mécanique 10
6.4 Orientation de la face active 11
6.5 Installer l'appareil 11
6.6 Distances de montage 12

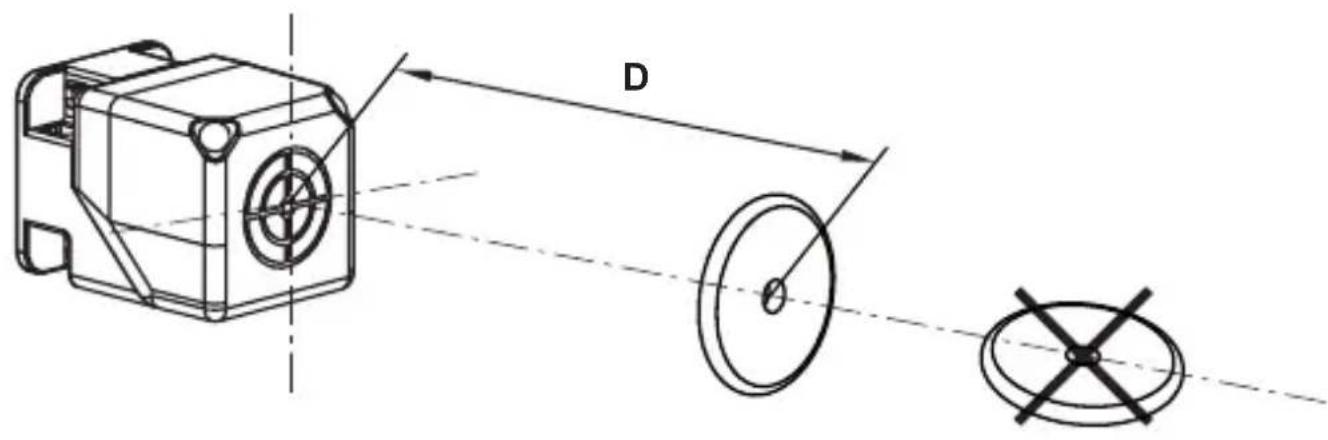

6.7 Positionner le TAG 12

7 Raccordement électrique 14
7.1 Schéma de branchement 15
8 Eléments de service et d'indication 16
9 Fonctionnement 17

9.1 Interface CANopen 17

9.1.1 Fonctions CANopen 17
9.1.2 Modification du Node ID et du Bitrate 17
9.1.3 Mise en service.... 18
9.1.4 Utilisation des types de données 32 bits ..... 19
9.1.5 Modes de communication de l'objet de données process (PDO) 19
9.1.6 Répertoire d'objets (RO) 19
9.1.7 Messages d'erreur 26
9.1.8 Surveillance d'activité avec Heartbeat.... 28
9.1.9 Modification d'objets 28
9.1.10 Objets de données process.... 28
9.1.11 Etat de l'appareil 29
9.1.12 Désactiver l'antenne 31
9.1.13 Sélectionner le type de TAG 31
9.1.14 Lecture des informations d'un TAG 32
9.1.15 Valeur RSSI 32
9.1.16 Filtre de détection TAG 32

9.2 Transmission de données avec un TAG 34

9.2.1 Lecture de l'UID du TAG 34
9.2.2 Lecture des données du TAG via transfert PDO 34

9.2.2.1 Exemple 1.... 34
9.2.2.2 Exemple 2.... 35

9.2.3 Ecriture de données sur le TAG via transfert PDO 35

9.2.3.1 Exemple 1.... 36
9.2.3.2 Exemple 2.... 37

9.2.4 Traitement d'erreurs en cas de transfert PDO.... 37
9.2.5 Lecture des données du TAG via transfert SDO 37

9.2.5.1 Exemple 37

9.2.6 Ecriture de données sur le TAG via transfert SDO 38

9.2.6.1 Exemple 38

9.2.7 Verrouillage de la zone de données sur le TAG via transfert SDO 38

9.2.7.1 Exemple 39

9.2.8 Codes d'erreur pendant le transfert SDO 39

9.3 Fichier EDS.... 40

10 Maintenance, réparation et élimination 41

11 Homologations / Normes.... 42

Glossaire....43

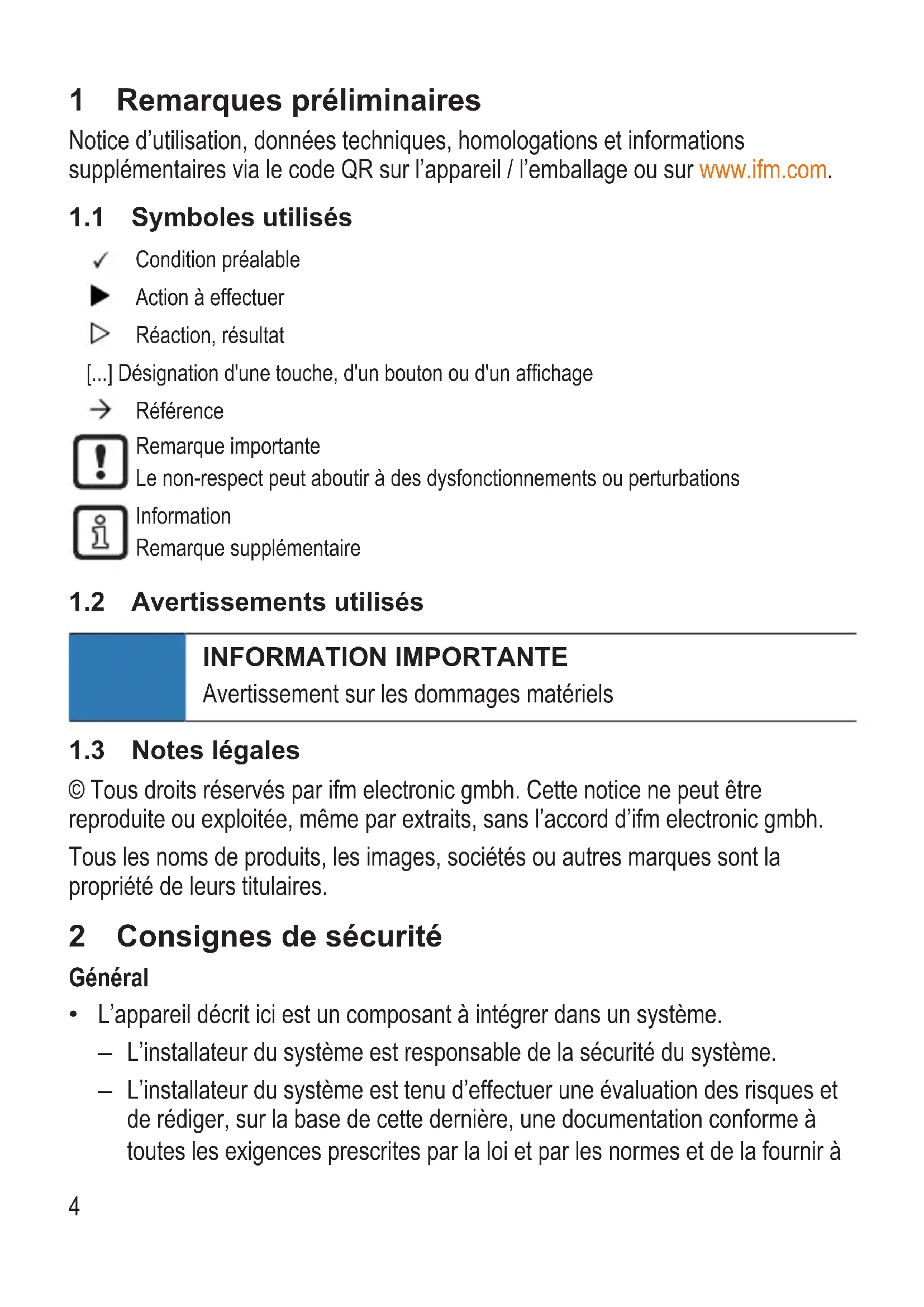

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

▷ Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés
▷ Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

▷ Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

1.3 Notes légales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.

1.4 Information Open Source

▶ Pour plus d'informations sur l'Information Open Source, voir documentation.ifm.com.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.
  • Stocker le produit dans son emballage d'origine.

2.1 Symboles de sécurité sur l'appareil

Les symboles suivants sont utilisés sur l'appareil. Respecter les indications afin d'éviter des dangers :

• L'alimentation électrique doit être conforme à CEI 61010-1, chap. 9.4 - Circuit à énergie limitée.
• Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTS/TBTP.

2.2 Consigne de sécurité sur les rayonnements électromagnétiques à haute fréquence

Dans des conditions d'application spécifiques, le risque pour l'utilisateur peut varier en fonction de l'installation et des réglages de l'appareil.

L'installateur/l'exploitant du système est tenu de procéder à une analyse des risques et de prendre les mesures appropriées pour protéger les personnes. En particulier, les règlements nationaux doivent également être respectées. Les mesures de protection possibles peuvent inclure des distances minimales garanties d'un utilisateur, des contrôles d'accès et la formation des utilisateurs.

AVERTISSEMENT

L'opération de cet appareil peut causer des perturbations radioélectriques dans les lieux de résidence.

▷ L'appareil émet des ondes électromagnétiques à haute fréquence qui peuvent interférer avec le fonctionnement des appareils électroniques situés à proximité, notamment les stimulateurs cardiaques, les appareils auditifs et les défibrillateurs.
▶ En raison des règlements relatifs à l'exposition humaine, une distance minimale de 20 cm doit être maintenue entre l'appareil et les personnes.
▶ Si vous avez un stimulateur cardiaque ou un autre dispositif médical implanté, n'utilisez pas l'appareil sans avoir consulté au préalable votre médecin ou le fabricant de votre dispositif médical. Gardez une distance de sécurité entre l'appareil et vos dispositifs médicaux et évitez de continuer à utiliser l'appareil si vous constatez une déficience permanente de votre dispositif médical.

2.3 Cybersécurité

Installation

L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

▶ Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

▶ Vérifier régulièrement si des mises à jour du logiciel sont disponibles pour l'appareil.
▶ Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

▶ Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
▶ Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.

3 Usage prévu

La tête de lecture / écriture lit et écrit des TAGs sans contact.

Les données sont mises à disposition comme données process via l'interface CANopen.

3.1 Applications

La sécurité de l'appareil est conçue pour l'emploi dans les conditions environnantes suivantes :

• Classe de protection 3 (TBTS / TBTP) et alimentation de l'appareil selon « limited energy » conformément à CEI 61010-1, chapitre 9.4. Isoler les circuits externes selon la figure 102 de CEI 61010-2-201.
  • Utilisation en intérieur.
  • Altitudes jusqu'à 2000 m.
• Humidité relative de l'air jusqu'à 80 % au maximum, sans condensation.
  • Degré de pollution 2.

4 Fourniture

• Tête de lecture / écriture

L'appareil est livré sans accessoires de montage ni de raccordement.

Accessoires disponibles : www.ifm.com.

Le bon fonctionnement n'est pas assuré en cas d'utilisation d'accessoires d'autres fabricants.

5 Fonctions

5.1 TAG

Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile. L'énergie nécessaire à leur fonctionnement étant fournie par la tête de lecture / écriture.

L'énergie est fournie par un couplage inductif. La bobine de l'antenne intégrée dans la tête de lecture / écriture génère un champ magnétique qui pénètre en partie la bobine de l'antenne du TAG. Une tension est générée par induction qui alimente le support de données en énergie.

L'appareil supporte des TAGs selon ISO 15693.

5.2 Technologie CANopen

Le profil de communication CANopen est basé sur la spécification CAN Application Layer (CAL) de l'organisation CiA (CAN in Automation). CANopen est considéré comme un bus de terrain robuste avec des options de configuration très flexibles. Il est utilisé dans de nombreuses applications différentes, qui toutes reposent sur des profils d'applications différents. CANopen contient un concept pour la configuration et la communication de données de temps réel, utilisant des messages synchrones et asynchrones. On distingue quatre types de messages (objets).

1. Messages d'administration (Layer Management, Network Management et Identifier Distribution)
2. Service Data Objects (SDO) / objets de données service
3. Process Data Objects (PDO) / objets de données process
4. Predefined Objects (Emergency) / objets prédéfinis

Pour plus d'informations voir la spécification CiA-CAN (CiA 301 - CANopen).

Références

http://www.can-cia.org

CAN Application Layer, DS 201...207	CiA
Profil LSS	DS305 CiA
Profil de communication basé sur CAN	DS 301 CiA
Spécification CAN version 2.0 A	Robert Bosch GmbH

5.3 Aperçu des appareils

DTC510

	Référence :	DTC510
	Fonction :	Tête de lecture / écriture
	Désignation :	DTCHF MCRWCOUS03
	Type :	rectangulaire

6 Montage

6.1 Remarques sur le montage de l'appareil

En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appareils.
Le montage encastré de l'appareil dans le métal réduit la distance de lecture/écriture.
La proximité immédiate de sources d'émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l'appareil.

6.2 Eliminer des perturbations

L'appareil génère un champ électrique modulé d'une fréquence de 13,56 MHz.

Eviter les perturbations dans la communication de données :

▶ Ne pas faire fonctionner d'autres appareils à proximité qui utilisent la même bande de fréquence (par exemple les convertisseurs de fréquence, les alimentations à découpage etc.).

S'il y a d'autres appareils à proximité qui utilisent la même bande de fréquence :

▶ Les distances de montage entre les appareils doivent être aussi grandes que possible.
▶ Faire fonctionner les appareils en alternance.
▶ Activer/désactiver le champ HF de l'appareil.

6.3 Conception mécanique

A la livraison, la face active est orientée vers l'avant.

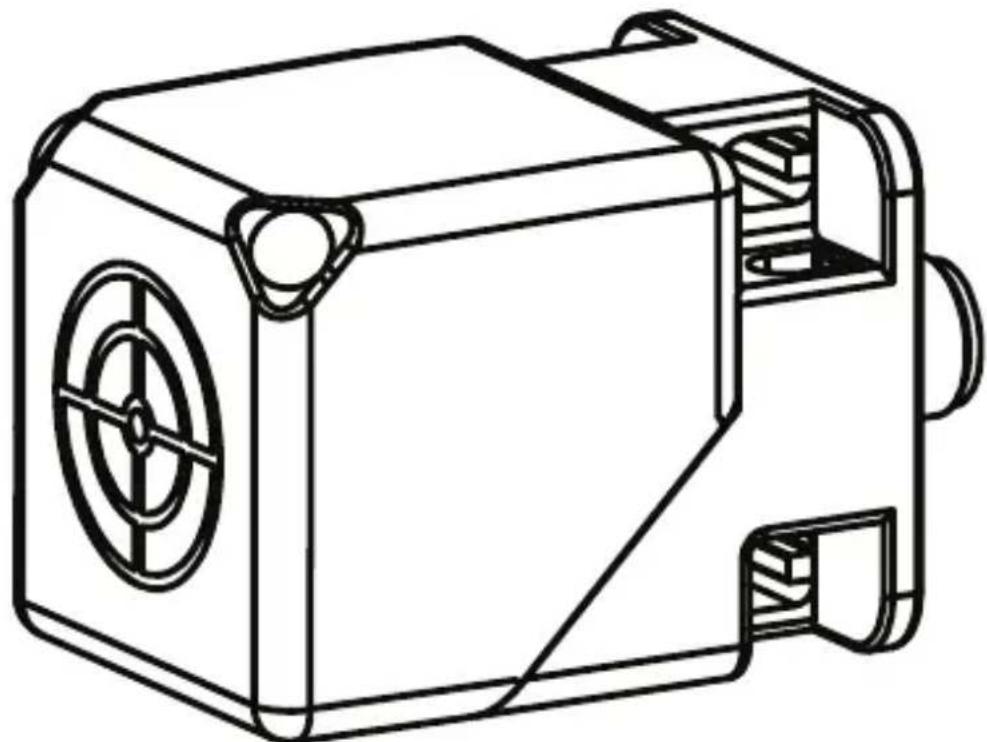

Fig. 1: A la livraison

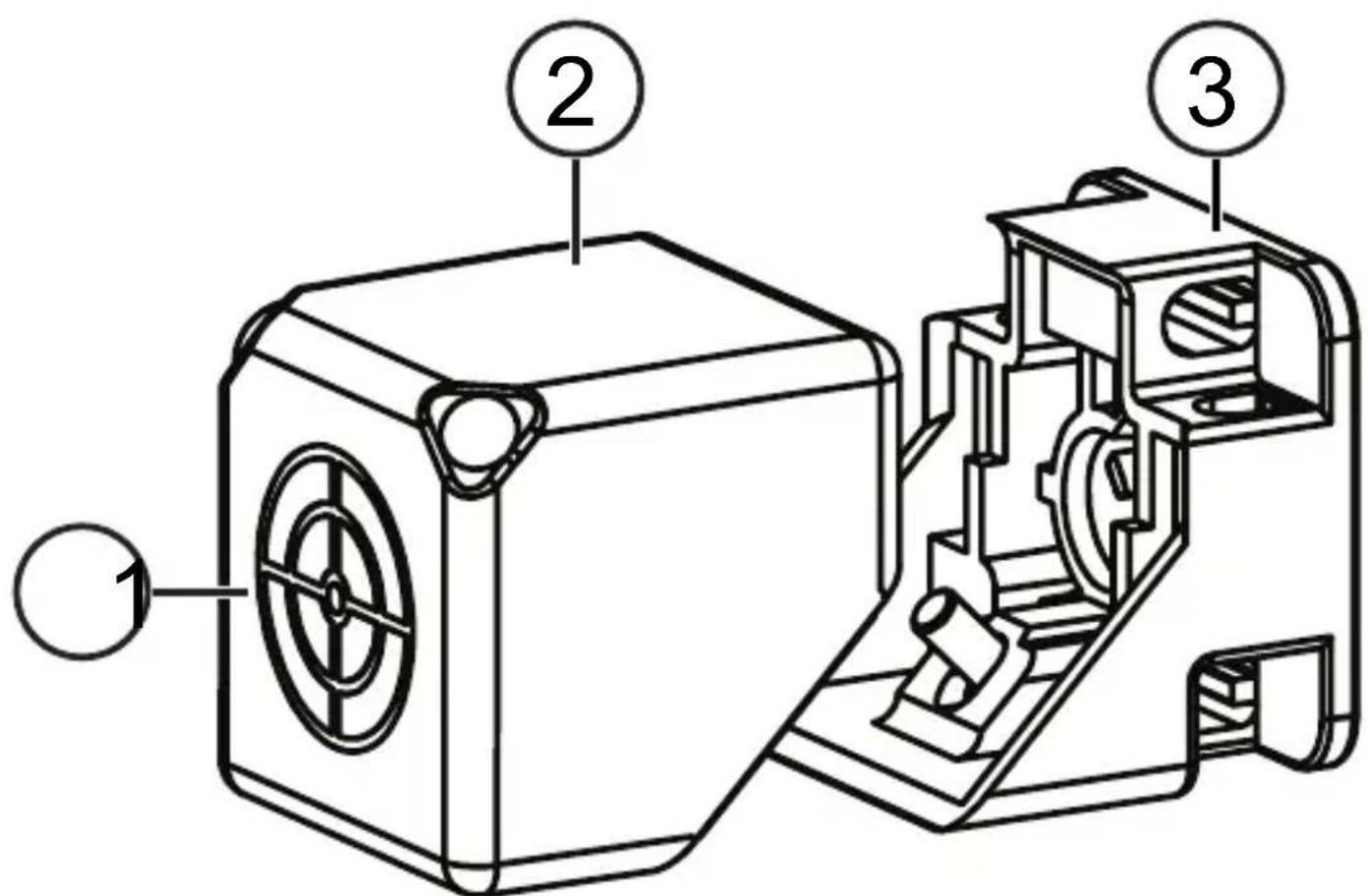

Fig. 2: Tête d'antenne séparée de l'élément de fixation

1 : Face active
2 : Tête d'antenne orientable
3 : Elément de fixation

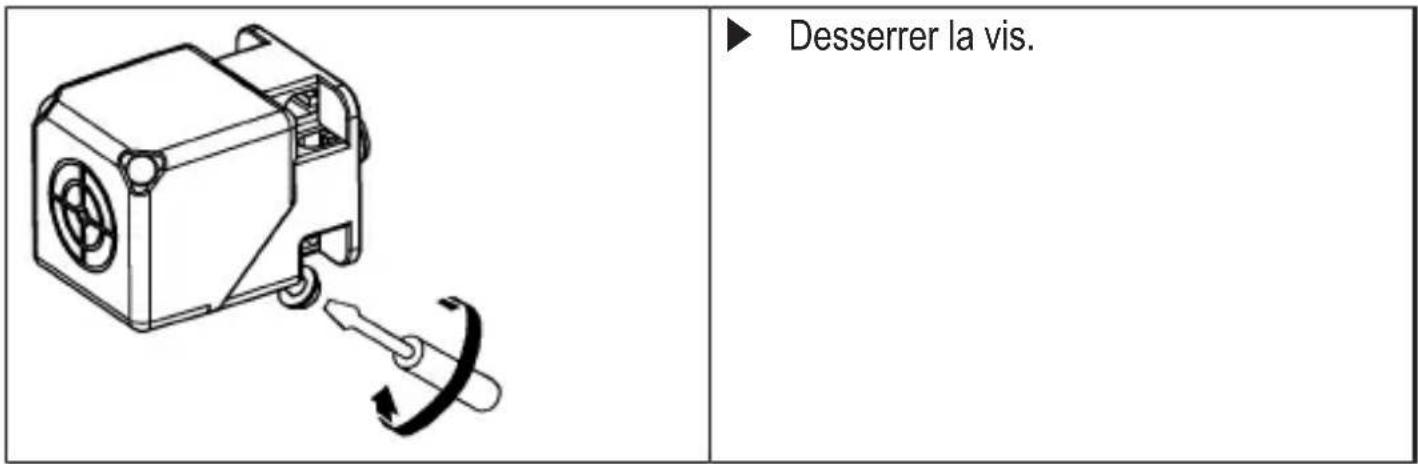

6.4 Orientation de la face active

	▶ desserrer la vis).
	▶ Séparer la tête d'antenne de l'accessoire de fixation et la tourner.
	▶ Placer l'accessoire de fixation sur la tête d'antenne.
	▶ Serrer la vis.

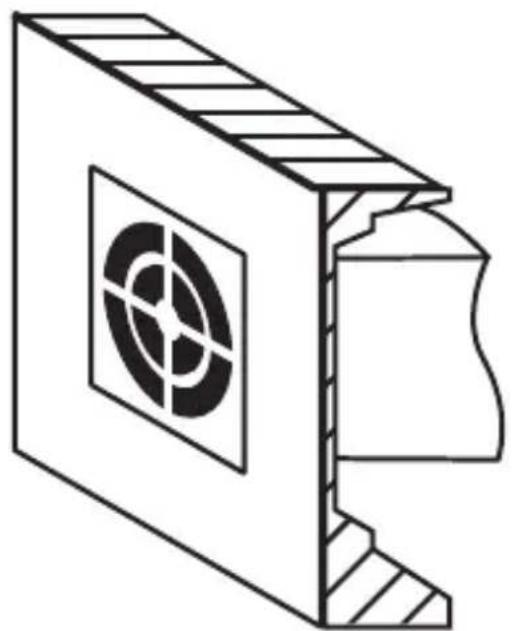

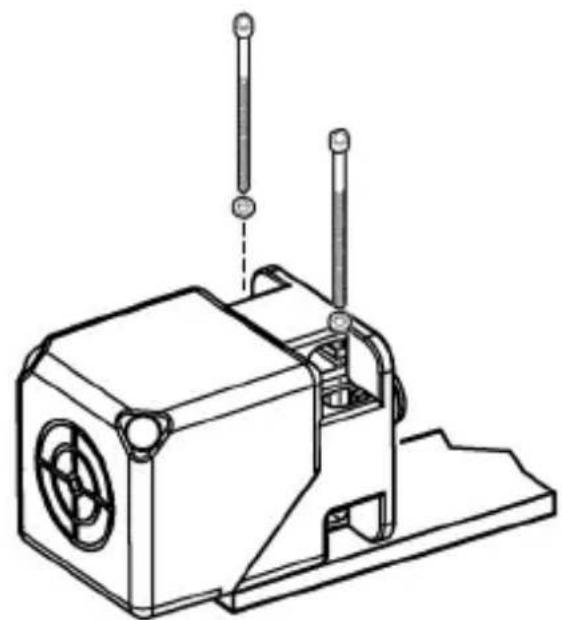

6.5 Installer l'appareil

▶ Fixer l'appareil à l'aide de 2 vis M5 et écrous.

Fig. 3: Montage non encastré

Fig. 4: Montage encastré

6.6 Distances de montage

Mode de fonctionnement	Distance latérale (A)	Distance frontale (B)
Lecture et écriture	≥ 300 mm	≥ 250 mm

6.7 Positionner le TAG

Pour le montage en ou sur métal, utiliser des TAGs prévus spécialement à cet effet.

▶ Orienter le TAG face à l'antenne de l'appareil dans l'axe.

▷ La distance « D » est indiquée dans la fiche technique.
▷ Toutes les indications s'appliquent à des process lecture/écriture statiques.

Fig. 5: Positionner le TAG

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Avant le raccordement électrique mettre l'installation hors tension.

Appareil de la classe de protection III (CEI 61010-2-201 chap. 6.5.2.101.4).

L'alimentation électrique doit remplir les conditions suivantes :

• Utilisation d'une alimentation avec tension de sortie limitée (ES1 selon CEI 62368-1)
  • Utilisation d'une alimentation à puissance de sortie limitée (PS2 selon CEI 62368-1)
• Alimentation uniquement par des circuits TBTS/TBTP (CEI 61010-2-201 chap. 3.111)
• Tension d'alimentation maximale en cas de fonctionnement : 35 V DC
• Tension d'alimentation maximale en cas de défaut unique : 60 V DC
• La tension de service autorisée de l'appareil ne doit pas être dépassée (voir fiche technique).

L'isolation des circuits externes doit être conforme à CEI 61010-2-201, fig. 102.

AVERTISSEMENT

Alimentation en courant inappropriée

▷ Risque de choc électrique pouvant entraîner des blessures graves ou la mort.
▶ Utiliser une alimentation TBTS/TBTP dans la plage de tension indiquée.

Utiliser des circuits à énergie limitée pour l'alimentation électrique (CEI 61010-1 chap. 9.4). L'énergie du circuit électrique peut être limitée par un dispositif de limitation des surtensions lorsque la tension d'alimentation est de 24 V. Le dispositif de limitation des surtensions doit désactiver un courant de 8,3 A en un maximum de 120 s. Ce faisant, tenir compte de la caractéristique de déclenchement spécifique. Dispositifs de limitation des surtensions possibles :

• fusible ou
• dispositif électromécanique non réglable et ne se réenclenchant pas automatiquement.
  ▶ Séparer le circuit électrique des autres circuits électriques non limités en énergie au moins par une isolation de base.

INFORMATION IMPORTANTE

Pas de limitation d'énergie appropriée du circuit électrique

▷ En cas de défaut, risque d'incendie possible.
▶ Utiliser un circuit à énergie limitée selon CEI 61010-1 chap. 9.4.

INFORMATION IMPORTANTE

Utiliser une protection supplémentaire contre les pics de tension selon CEI 61000-4-5 si le câble de raccordement est plus long que 30 m.

7.1 Schéma de branchement

▶ Raccorder l'appareil au bus CAN via le connecteur M12.
▷ L'alimentation en tension est assurée par le bus CAN.

Raccordement des broches	Schéma de branchement
Connecteur M12, codage A, 5 pôles
	1 : Blindage2 : U+3 : GND4 : CAN high5 : CAN low

La connexion bus CAN est pratiquement exempte de perturbations si les points suivants sont pris en compte :

▶ Utiliser des câbles autorisés pour le bus CAN.
▶ Terminer les câbes avec des résistances de terminaison de 120 Ω.

Informations sur les connecteurs femelles disponibles sur : www.ifm.com.

8 Eléments de service et d'indication

Fig. 6: Eléments d'indication
1 LED verte : Tension d'alimentation
LED rouge : Erreur
2 LED jaune : TAG

LED	Etat	Description
vert	allumé	Etat de fonctionnement Preoperational
	clignote (2,5 Hz)	Etat de fonctionnement Operational
	clignote en alternance avec la LED rouge (2,5 Hz)	Erreur de configuration
	clignote en alternance avec la LED rouge (0,8 Hz)	Erreur dans le bus CAN
	éteint	Tension d'alimentation manque
jaune	allumé	TAG détecté
	clignote irrégulièrement	Défaut matériel appareil
	éteint	• aucun TAG dans le champ• TAG défectueux dans le champ• TAG non valable dans le champ
rouge	allumé	Bus CAN désactivé
	clignote en alternance avec la LED verte (2,5 Hz)	Erreur de configuration
	clignote en alternance avec la LED verte (0,8 Hz)	Erreur dans le bus CAN
	clignote irrégulièrement	Service LSS activé

9 Fonctionnement

9.1 Interface CANopen

La tête de lecture/écriture dispose d'une interface CANopen standardisée selon CiA DS-301. Toutes les valeurs mesurées et tous les paramètres sont accessibles via le répertoire d'objets (RO). La configuration individuelle peut être sauvegardée dans la mémoire permanente interne.

L'appareil est fourni avec le Node ID à 32 et un Bitrate de 125 kbit/s.

▶ Utiliser uniquement des câbles autorisés pour CANopen.

▶ Terminer les câble avec des résistances de terminaison (120 Ω).

▷ Le câble ifm EVC492 dispose des résistances de terminaison intégrées.

9.1.1 Fonctions CANopen

Les fonctions CANopen suivantes sont disponibles :

- 64 objets de données process émetteurs et récepteurs (TPDO1.. 64, RPDO1.. 64) en deux modes de fonctionnement possibles :

• interrogation individuelle via un télégramme Remote-Transmission-Request (RTR)
  – transmission événementielle

- Messages d'erreur par objet Emergency (EMCY) avec support :

– du registre d'erreurs général
– du registre d'état spécifique au fabricant
- de la liste d'erreurs

• Mécanisme de surveillance Heartbeat
• Indication d'états et d'erreurs par LED
- Outre la fonctionnalité CiA DS-301, d'autres caractéristiques spécifiques aux fabricants et aux profils existent :

• réglage du Node ID et du Bitrate par une saisie dans le répertoire d'objets (SDO)
• configuration et lecture/écriture de données de fonctionnement via objets de données service (SDO)

• Support de Layer Setting Service (LSS)

• Support de la transmission de données process synchronisée (SYNC)

9.1.2 Modification du Node ID et du Bitrate

L'appareil offre plusieurs possibilités de modification du Node ID et du Bitrate. L'appareil est fourni avec le Node ID à 32 et un Bitrate de 125 kbit/s.

Chaque Node ID doit être attribué une seule fois dans le réseau CANopen. Si un Node ID est attribué plusieurs fois, des dysfonctionnements peuvent se produire dans le réseau CANopen.

Modification du Node ID et du Bitrate dans le répertoire d'objets

Le Node ID est saisi dans le répertoire d'objets dans les objets 0x20F0 et 0x20F1. Si les deux valeurs se correspondent, le réglage est mémorisé et devient actif après réinitialisation du logiciel de l'appareil. Des valeurs entre 1 et 127 peuvent être utilisées comme Node ID.

Le Bitrate est saisi dans les objets 0x20F2 et 0x20F3. Si les deux valeurs se correspondent, le réglage est mémorisé et devient actif après réinitialisation du logiciel de l'appareil. Les valeurs suivantes peuvent être utilisées comme Bitrate :

Valeur	Bitrate
0	1 000 kbits/s
1	800 kbits/s
2	500 kbits/s
3	250 kbits/s
4	125 kbits/s
5	100 kbits/s
6	50 kbits/s
7	20 kbits/s

Si un maître est utilisé dans le réseau CANopen pour la sauvegarde centralisée de paramètres, les valeurs modifiées pour Node ID (0x20F0 et 0x20F1) et Bitrate (0x20F2 et 0x20F3) doivent également être saisies dans le maître.

Sinon, les valeurs seront remises à chaque démarrage du réseau CANopen.

Modification du Node ID et du Bitrate par LSS

A l'aide de Layer Setting Service (LSS), un maître LSS peut modifier le Node ID et le Bitrate de l'appareil (esclave LSS) via le bus CAN. Pour ce faire, le maître LSS met tous les esclaves LSS en mode de configuration. Chaque esclave LSS peut être identifié sans équivoque via les données d'appareil (ID fournisseur, code produit, numéro de révision et numéro de série).

Pour changer le Bitrate, le maître LSS transmet le nouveau Bitrate en mode de configuration avec le service « Configure Timing Bit ». L'esclave LSS signale au maître LSS si le nouveau Bitrate est supporté. Ensuite, le maître LSS transmet via le service « Activate Bit Timing » le temps « switch_delay » après lequel le nouveau Bitrate doit être activé. Après l'activation, le maître LSS remet l'esclave LSS en mode opérationnel.

Pour modifier le Node ID, le maître LSS transmet le nouveau Node ID en mode de configuration. L'esclave LSS signale au maître LSS si le nouveau Node ID est valable. Après la modification du Node ID le maître LSS remet l'esclave LSS en mode opérationnel.

Le nouveau Bitrate et le nouveau Node ID deviennent actifs après la réinitialisation du logiciel de l'esclave LSS.

9.1.3 Mise en service

La norme CANopen CiA301 définit trois états de fonctionnement possibles pour les nœuds capteurs :

Pre-Operational

A l'état « Pre-Operational », aucun message PDO (données process) peut être transmis. L'état « Pre-Operational » s'utilise pour le paramétrage du capteur ou comme mode de veille.

Lors du démarrage, l'appareil répond en mode « Pre-Operational » sur le bus CAN avec le message boot up « 0x700+Node ID ».

Operational

A l'état « Operational » tous les services de communication sont effectués. L'état « Operational » s'utilise pour l'échange des données process pendant le fonctionnement.

Stopped

A l'état « Stopped » seulement des messages NMT (gestion du réseau) sont possibles. Ainsi, des capteurs redondants ou défectueux peuvent être séparés presque complètement du bus.

Le maître ou le gestionnaire du réseau peut demander au capteur de changer d'état via des messages NMT.

9.1.4 Utilisation des types de données 32 bits

CANopen définit les types de données jusqu'à une taille maximale de 64 bits (8 octets). Avec le type de données, les données utilisables des TAGs sont transmises efficacement via l'interface CANopen. Le type de données est aussi utilisé pour le réglage par défaut de l'appareil et le fichier EDS.

Il existe toutefois des systèmes de contrôle-commande qui ne peuvent traiter que des types de données jusqu'à une largeur de type de données de 32 bits (4 octets). Pour soutenir tous les systèmes de contrôle-commande, l'appareil propose des objets de données alternatifs dont les types de données sont limité à un maximum de 32 bits. Les objets de données sont complétés de la précision « 32 bits » dans la présente notice. En outre, un fichier EDS est fourni pour l'utilisation des types de données, qui est lu par le logiciel du système de contrôle-commande.

Dans le réglage usine, l'appareil utilise des types de données 64 bits (par ex. avec les PDO pré- configurés). Le réglage doit être adapté pour l'utilisation des types de données 32 bits. L'adaptation peut être réalisée au moyen du logiciel du système de contrôle-commande, en lisant le ficher EDS correspondant.

9.1.5 Modes de communication de l'objet de données process (PDO)

Le TPDO peut être vérifié à tout moment par transmission d'un télégramme Remote Transmission Request (RTR). Sinon, les TPDO seront transmis automatiquement dès que leur valeur est changée (événementiellement).

En option, le service CANopen "SYNC" peut être utilisé (voir CiA 301, 7.2.5 Synchronization object (SYNC)). Pour la transmission synchronisée, CANopen met à disposition l'objet SYNC avec lequel les TPDO sont envoyés après chaque « Nième » réception d'un télégramme SYNC.

En total, 64 TPDO et 64 RPDO sont disponibles ; à la livraison seulement les 4 premiers sont actifs. Si la configuration du réseau CAN le permet, les objets de données process restants peuvent également être activés.

Les données process sont attribuées à la plage d'adressage linéaire du TAG dans les réglages de défaut. Le TPDO1 par exemple transmet les 8 premiers octets de la mémoire de données utilisables du TAG.

La lecture de la mémoire et la transmission des données via TPDO se font automatiquement dès qu'un nouveau TAG est détecté.

L'écriture des données sur les TAG se fait de la même façon par un accès en écriture sur le RPDO correspondant.

La transmission de données par objets de données process n'est possible qu'en état de fonctionnement « Operational ».

Les TPDO et RPDO préréglés sont utilisés avec des objets de données 64 bits. Pour l'utilisation de systèmes de contrôle-commande 32 bits, les réglages des PDO doivent être adaptés.

9.1.6 Répertoire d'objets (RO)

Communication CANopen (CiA 301)

Index	Sous-index	Nom (objet)	Type	Accès	Valeur par défaut	Capacité mapping PDO	Sauvegarder la valeur de l'objet
0x1000	0x00	Type d'appareil	u32	ro	0x00000000	-	-
0x1001	0x00	Registre d'erreurs	u8	ro	0x00	-	-
0x1003	0x010x02	Champ d'erreurs prédéfini	u32	ro	0x00000000	-	-
0x1005	0x00	COB-ID SYNC	u32	rw	0x00000000	-	Oui
0x1008	0x00	Nom de l'appareil fabricant	vSTR	ro	Référence de l'appareil	-	-
0x1009	0x00	Version du matériel fabricant	vSTR	ro	Version du matériel actuelle	-	-
0x100A	0x00	Version du logiciel fabricant	vSTR	ro	Version du logiciel actuelle	-	-
0x1010	0x01	Sauvegarder les paramètres (sauvegarder les paramètres appareil dans la mémoire non volatile)	u32	rw	0x00000000	-	-
0x1011	0x01	Charger les paramètres de communication par défaut	u32	rw	0x00000000	-	-
0x1014	0x00	COB-ID EMCY (message d'urgence COB-ID)	u32	rw	Node ID + 0x80	-	-
0x1015	0x00	Temps d'inhibition EMCY (temps d'inhibition entre des messages EMCY)	u16	rw	0x0000	-	Oui
0x1017	0x00	Producteur temps Heartbeat (différence temporelle entre des messages Heartbeat transmis en ms)	u16	rw	0x0000	-	Oui
0x1018	0x01	ID du fournisseur	u32	ro	0x0069666D	-	-
	0x02	Code produit	u32	ro	Code produit de la version appareil	-	-
	0x03	Numéro de révision	u32	ro	Révision principale et version logiciel actuelle	-	-
	0x04	Numéro de série	u32	ro	Numéro de série de l'appareil	-	-
0x1200	0x01	COB-ID client au serveur	u32	ro	Node ID + 0x600	-	-
	0x02	COB-ID client au serveur	u32	ro	Node ID+ 0x580	-	-
0x1400 0x143F	0x01	Paramètre RPDO : COB-ID	u32	rw	Objets de données process récepteurs (RPDO) (→ Objets de données process ☐ 28)	-	Oui
	0x02	Paramètre RPDO : Type de transmission	u8	ro	0xFF	-	Oui
0x1600 0x163F	0x01-0x08	Mapping RPDO	u32	rw	Objets de données process récepteurs (RPDO) (→ Objets de données process ☐ 28)	-	Oui
0x18000x183F	0x01	Paramètre TPDO : COB-ID	u32	rw	Objets de données process récepteurs (RPDO)(→ Objets de données process ☐ 28)	-	Oui
	0x02	Paramètre TPDO : Type de transmission	u8	rw	0xFF	-	Oui
	0x03	Paramètre TPDO : Temps d'inhibition	u16	rw	0x00	-	Oui
0x1A000x1A3F	0x01-0x08	Mapping TPDO	u32	rw	Objets de données process récepteurs (RPDO)(→ Objets de données process ☐ 28)	-	Oui

Configuration bus

Index	Sous-index	Nom (objet)	Type	Accès	Valeur par défaut	Capacité mapping PDO	Sauvegardée la valeur de l'objet
0x20F0	0x00	Node ID réglage A (Node ID pour la communication CANopen)	u8	rw	32	-	Sauvegardée automatiquement
0x20F1	0x00	Node ID réglage B (Node ID pour la communication CANopen)	u8	rw	32	-	Sauvegardée automatiquement
0x20F2	0x00	Bitrate réglage A (Bitrate bus CAN)	u8	rw	4	-	Sauvegardée automatiquement
0x20F3	0x00	Bitrate réglage B (Bitrate bus CAN)	u8	rw	4	-	Sauvegardée automatiquement

Etat et commande appareil lecture

Index	Sous-index	Nom (objet)	Type	Accès	Valeur par défaut	Capacité mapping PDO	Sauvegarder la valeur de l'objet
0x2150	0x00	Etat d'appa-reil (bit état d'appareil)	u32	ro		Oui	-
0x2151	0x00	Antenne active (activer le frontend HF de l'appareil)	bool	rw	1	-	Oui
0x2160	0x01-0xFE	Définition du type de TAG (nom des TAG supportés)	dom	ro	Sélectionner le type de TAG ( → ☐ 31)	-	-
0x2161	0x00	Sélection du type de TAG (valeur sélectionne le type du TAG qui est défini dans 0x2160)	u8	rw	2	-	Oui
0x2162	0x00	RSSI	u8	ro	-	Oui	-

Information TAG

Index	Sous-index	Nom (objet)	Type	Accès	Valeur par défaut	Capacité mapping PDO	Sauvegarder la valeur de l'objet
0x2180	0x00	UID actuel (UID du TAG dans la plage de lecture, PDO map-pable)	u64	ro	0x000000000 0000000	Oui
0x2181	0x00	DSFID actuel (DSFID du TAG dans la plage de lec-ture, PDO mappable)	u8	ro	0x00	Oui
0x2182	0x01	Information TAG : UID	u64	ro	0x000000000 0000000	-
	0x02	Information TAG : DSFID	u8	ro	0x00	-
	0x03	Information TAG : AFI	u8	ro	0x00	-
	0x04	Information TAG : taille mémoire	u32	ro	0x00000000	-
	0x05	Information TAG : référence IC	u8	ro	0x00	-
	0x06	Information TAG : type de TAG (type du TAG identifié, défini dans 0x2160)	u8	ro	0x00	-
0x2190	0x00	4 octets supé-rieurs de l'UID actuel (32 bits) (UID du TAG dans la plage de lecture, PDO mappable)	u32	ro	0x000000000 0000000	Oui
0x2191	0x00	4 octets inférieurs de l'UID actuel (32 bits) (UID du TAG dans la plage de lecture, PDO mappable)	u32	ro	0x000000000 0000000	Oui

Lecture des données mappables

Index	Sous-index	Nom (objet)	Type	Accès	Valeur par défaut	Capacité mapping PDO	Sauvegarder la valeur de l'objet
0x2200	0x01-0x40	Lecture de l'adresse de départ dans la mémoire User (début de la zone d'adresses sur le TAG qui doit être lue)	u16	rw	Objets de données process récepteurs (RPDO) (→ Objets de données process 28)	-	Oui
0x2201	0x01-0x40	Lecture de la longueur (longueur de la zone de mémoire sur le TAG qui doit être lue ; max. 8 octets)	u8	rw	Objets de données process récepteurs (RPDO) (→ Objets de données process 28)	-	Oui
0x220A	0x01-0x40	Données du TAG (8 octets de données du TAG, actualisés quand un nouveau TAG entre dans la plage de lecture)	u64	ro		Oui	-
0x220B	0x01-0x40	Données du TAG (32 bits) (4 octets de données du TAG, actualisés quand un nouveau TAG entre dans la plage de lecture)	u32	ro		Oui	-

Lecture de la zone de données

Index	Sous-index	Nom (objet)	Type	Accès	Valeur par défaut	Capacité mapping PDO	Sauvegarder la valeur de l'objet
0x2280	0x00	Début lecture de l'adresse (début de la zone d'adresses sur le TAG qui doit être lue)	u16	rw	0x0000	-	Oui
0x2281	0x00	Lecture de la longueur (longueur de la zone de mémoire sur le TAG qui doit être lue)	u16	rw	0x0000	-	Oui
0x2282	0x00	Données du TAG (données du TAG souhaitées, comme configuré dans les objets 0x2280 et 0x2281)	dom	ro		-	-

Ecriture des données mappables

Index	Sous-index	Nom (objet)	Type	Accès	Valeur par défaut	Capacité mapping PDO	Sauvegarder la valeur de l'objet
0x2300	0x01-0x40	Ecriture de l'adresse de démarrage (début de la zone d'adresses sur le TAG qui doit être écrite)	u16	rw	Objets de données process récepteurs (RPDO) ( → Objets de données process 28)	-	Oui
0x2301	0x01-0x40	Ecriture de la longueur (longueur de la zone de mémoire sur le TAG qui doit être écrite ; max. 8 octets)	u8	rw	Objets de données process récepteurs (RPDO) ( → Objets de données process 28)	-	Oui
0x2302	0x01-0x40	Ecriture auto (activer l'accès en écriture automatique si un nouveau TAG est détecté)	bool	rw	0	-	Oui
0x230A	0x01-0x40	Données du TAG (8 octets de données du TAG)	u64	rw		Oui	-
0x230B	0x01-0x40	Données du TAG (32 bits) (4 octets de données du TAG)	u32	rw		Oui	-
0x231E	0x00	Trigger écriture (32 bits)PDO supérieurs	u32	rw	0x0000000000000000	Oui	-
0x231F	0x00	Trigger écriture (32 bits)PDO inférieurs	u32	rw	0x0000000000000000	Oui	-

Ecriture de la zone de données

Index	Sous-index	Nom (objet)	Type	Accès	Valeur par défaut	Capacité mapping PDO	Sauvegarder la valeur de l'objet
0x2380	0x00	Ecriture de l'adresse de démarrage (début de la zone d'adresses sur le TAG qui doit être écrite)	u16	rw	0x0000	-	Oui
0x2381	0x00	Ecriture de la longueur (longueur de la zone de mémoire sur le TAG qui doit être écrite)	u16	rw	0x0000	-	Oui
0x2382	0x00	Données du TAG (données à écrire sur le TAG, comme configuré dans les objets 0x2380 et 0x2381)	dom	wo		-	-

Verrouillage de la zone de données

Index	Sous-index	Nom (objet)	Type	Accès	Valeur par défaut	Capacité mapping PDO	Sauvegarder la valeur de l'objet
0x2480	0x00	Verrouillage de l'adresse de démarrage (début de la zone d'adresse sur le TAG qui doit être ver-rouillée. Doit être aligné sur les zones TAG)	u16	rw	0x0000	-	Oui
0x2481	0x00	Verrouillage de la longueur (longueur de la zone de mémoire sur le TAG qui doit être verrouillée. Doit être alignée sur les zones TAG)	u16	rw	0x0000	-	Oui
0x2481	0x00	Trigger ver-rouillage (trigger pour ver-rouiller des données sur le TAG comme configuré dans les objets 0x2480 et 0x2481)	bool	wo		-	-

Filtre UID

Index	Sous-index	Nom (objet)	Type	Accès	Valeur par défaut	Capacité mapping PDO	Sauvegarder la valeur de l'objet
0x4603	0x00	Profondeur filtre UID	s8	rw	0x00	-	Oui
0x4605	0x00	Profondeur filtre ID zéro	s8	rw	0x02	-	Oui

9.1.7 Messages d'erreur

L'appareil supporte une série de messages d'erreur, transmis en cas d'un défaut de communication, de matériel ou RFID. Si une de ces erreurs se produit, le registre d'erreurs (index RO 0x1001) et le champ d'erreurs (index RO 0x1003) sont mis à jour.

Le COB-ID des messages Emergency peut être modifié dans l'objet "COB-ID EMCY" (index RO 0x1014). Par l'activation du bit 31 dans cet objet, les messages Emergency sont désactivés.

La durée de désactivation entre deux messages Emergency peut être réglée via l'objet 0x1015. L'indication se fait en étapes de 100 µs.

Le COB-ID des messages Emergency est préréglé à 0x80 + Node ID.

Message d'erreur	Registre d'erreurs (0x1001)	Code d'erreur fabricant	Nom d'erreur fabricant	Description
0x8210	0x11			protocole : PDO n'est pas traité en raison d'une erreur de longueur.
0x8130	0x01			Surveillance : erreur Node Guarding ou Heartbeat
0x8100	0x11			Surveillance : erreur de communication générale lors de l'envoi de « Bus off »
0x5000	0x81	0x01		Erreur matériel appareil (erreur d'antenne)
0x4200	0x09	0x02		Température de l'appareil trop élevée
0xFF00	0x81	0x01	RX : ISO_COMMAND_ERROR_NO_RESPONSE	Le TAG n'a pas répon-du ; Il est possible que le TAG ne soit plus dans le champ.
0xFF00	0x81	0x02	RX : ISO_COMMAND_ERROR_RX_ERROR	Erreur lors de la réception de la réponse du TAG (erreur CRC, erreur framing, collision, etc.).
0xFF01	0x81	0x01	TX : ISO_COMMAND_ERROR_NO_RESPONSE	Le TAG n'a pas répon-du ; Il est possible que le TAG ne soit plus dans le champ.
0xFF01	0x81	0x02	TX : ISO_COMMAND_ERROR_RX_ERROR	Erreur lors de l'envoi de la réponse du TAG (erreur CRC, erreur framing, collision, etc.).
0xFF02	0x81	0x01	ISO_TAG_ERROR_COMMAND_NOT_SPECIFIED	La commande n'est pas supportée. Raison possible : commande défectueuse.
0xFF02	0x81	0x02	ISO_TAG_ERROR_COMMAND_SYNTAX	La commande n'est pas reconnue. Raison possible : Nombre de zones trop élevé. erreur de format.
0xFF02	0x81	0x03	ISO_TAG_ERROR_OPTION_NOT_SUPPORTED	Les options indiquées ne sont pas supportées.
0xFF02	0x81	0x0F	ISO_TAG_ERROR_OTHER	Autres erreurs.
0xFF02	0x81	0x10	ISO_TAG_ERROR_BLOCK_NOT_USABLE	La zone indiquée ne peut pas être utilisée (ou n'a pas été pas trouvée).
0xFF02	0x81	0x11	ISO_TAG_ERROR_BLOCK_ALREADY_BLOCKED	La zone indiquée est bloquée et ne peut pas être bloquée une nouvelle fois.
0xFF02	0x81	0x12	ISO_TAG_ERROR_BLOCK_NOT_UPDATEABLE	La zone indiquée est déjà bloquée et son contenu ne peut pas être actualisé
0xFF02	0x81	0x13	ISO_TAG_ERROR_BLOCK_WRITE_VERIFY	La zone indiquée n'a pas pu être programmée normalement (erreur vérification d'écriture).
0xFF02	0x81	0x14	ISO_TAG_ERROR_BLOCK_LOCK_VERIFY	La zone indiquée n'a pas pu être bloquée normalement (erreur vérification de verrouillage).
0xFF03	0x81	0x00	STATUS_BUFFER_OVERFL	Débordement du tam- pon interne.

9.1.8 Surveillance d'activité avec Heartbeat

Grâce à la fonctionnalité Heartbeat, l'activité d'un appareil dans le réseau CANopen peut être surveillée par le maître. L'appareil transmet, à intervalles réguliers, un message Heartbeat qui contient l'état de l'appareil.

La fonction Heartbeat est activée par la saisie d'une valeur supérieure à « 0 » dans l'objet intervalle de temps du Heartbeat (index RO 0x1017). Cette valeur spécifie le temps entre deux signaux Heartbeat en millisecondes. La valeur « 0 » désactive la fonction Heartbeat.

9.1.9 Modification d'objets

Des modifications aux objets dans le répertoire d'objets sont validées immédiatement. Lors d'un reset toutes les modifications sont perdues. Pour éviter cela, les objets doivent être sauvegardés dans la mémoire rémanente interne (flash). Tous les objets marqués « Sauvegarder valeur de l'objet : oui » dans le répertoire d'objets sont mémorisés en permanence dans le flash de l'appareil. Grâce à l'écriture de la signature « save » (65766173h) pour sauvegarder les objets (index RO 1010h/01h), tous les objets actuels du répertoire d'objets sont transmis dans la mémoire flash.

Les objets peuvent être remis aux réglages usine par l'écriture de la signature « load » (64616F6Ch) dans l'index RO 1011h/01h. Les modifications seront validées après un reset.

Selon l'architecture du réseau CANopen, les objets peuvent également être mémorisés de façon centralisée dans un maître CANopen. Dans ce cas, les objets seront transmis à l'appareil lors du démarrage du système et les valeurs sauvegardées localement seront remplacées.

Particularités des objets Node ID (index RO 0x20F0 et 0x20F1) et Bitrate (index RO 0x20F2 et 0x20F3):

▶ Une modification de ces objets ne sera validée qu'après un reset.
▶ Les objets ne peuvent pas être transférés en flash via l'index RO 1010h/01h.
▶ Les objets ne peuvent pas être remis aux réglages usine via l'index RO 1011h/01h.

9.1.10 Objets de données process

64 objets de données process émetteurs et récepteurs sont disponibles. A la livraison, 4 objets de données process sont actifs.

Objets de données process émetteurs (TPDO)

Le tableau suivant contient les objets de données process émetteurs (TPDO) à la livraison.

TPDO	Réglages pour mapping PDO : COB	Répertoire d'objets : Index objet mappé	Répertoire d'objets : Sous-index objet mappé	Répertoire d'objets : Longueur d'objet mappée	Mémoire TAG : Lecture adresse de départ	Mémoire TAG : Lecture longueur
1	Node ID + 0x0180	0x2150	0x00	0x20	Etat de l'appareil
2	Node ID + 0x0280	0x220A	0x01	0x40	0x00000000	0x08
3	Node ID + 0x0380	0x220A	0x02	0x40	0x00000008	0x08
4	Node ID + 0x0480	0x220A	0x03	0x40	0x00000010	0x08
5	0 (désactivé)	0x220A	0x04	0x40	0x00000018	0x08
64	0 (désactivé)	0x220A	0x3F	0x04	0x000001F0	0x08

Les TPDO et RPDO préréglés sont utilisés avec des objets de données 64 bits. Pour l'utilisation de systèmes de contrôle-commande 32 bits, les réglages des TPDO et RPDO doivent être adaptés.

Objets de données process récepteurs (RPDO)

Le tableau suivant contient les objets de données process récepteurs (RPDO) à la livraison.

RPDO	Réglages pour mapping PDO : COB	Répertoire d'objets : Index objet mappé	Répertoire d'objets : Sous-index objet mappé	Répertoire d'objets : Longueur d'objet mappée	Mémoire TAG : Ecriture de l'adresse de départ	Mémoire TAG : Ecriture de la longueur
1	Node ID + 0x0200	0x230F	0x00	0x40	Ecriture trigger
2	Node ID + 0x0300	0x230A	0x01	0x40	0x00000000	0x08
3	Node ID + 0x0400	0x230A	0x02	0x40	0x00000008	0x08
4	Node ID + 0x0500	0x230A	0x03	0x40	0x00000010	0x08
5	0 (désactivé)	0x230A	0x04	0x40	0x00000018	0x08
64	0 (désactivé)	0x230A	0x3F	0x04	0x000001F8	0x08

Les TPDO et RPDO préréglés sont utilisés avec des objets de données 64 bits. Pour l'utilisation de systèmes de contrôle-commande 32 bits, les réglages des TPDO et RPDO doivent être adaptés.

9.1.11 Etat de l'appareil

L'état actuel de l'appareil est indiqué dans l'objet « Etat d'appareil » (index RO 0x2150, sub-index 0x00). A la livraison, l'objet TPDO1 est attribué.

Bit	31	30	29	28	27	26	25	24
État	tag_err
Valeur par défaut	0	0	0	0	0	0	0	0

Bit	23	22	21	20	19	18	17	16
État	write_err
Valeur par défaut	0	0	0	0	0	0	0	0

Bit	15	14	13	12	11	10	9	8
État	read_err
Valeur par défaut	0	0	0	0	0	0	0	0

Bit	7	6	5	4	3	2	1	0
État	r	r	buf_ovfl	fr_err	busy	present	ant	pow
Valeur par défaut	0	0	0	0	0	0	1	1

État	Valeur	Description	Message EMCY
pow	1	Opérationnel (toujours 1)
ant	0	Antenne désactivée
	1	Antenne activée
present	0	Aucun TAG disponible
	1	TAG disponible
busy	0	Etat de repos
	1	Accès en lecture ou écriture actif
fr_err	0	Frontend OK
	1	Erreur frontend détectée (pro-blème matériel)	oui
buf_ovfl	0	Tampon OK
	1	Débordement du tampon détecté	oui
read_err		Erreur de la dernière opéra-tion de lecture	oui
write_err		Erreur de la dernière opéra-tion d'écriture	oui
tag_err		Message d'erreur TAG pour la dernière opération	oui

Lecture des codes d'erreur (actualisés après chaque accès en lecture du TAG)
0x00	ISO_COMMAND_ERROR_NO_ERROR	Aucune erreur, commande réussie
0x01	SO_COMMAND_ERROR_NO_RESPONSE	Le TAG n'a pas répondu, peut-être que le TAG n'est plus dans le champ ?
0x02	ISO_COMMAND_ERROR_RX_ERROR	Erreur lors de la réception de la réponse du TAG (erreur CRC, erreur framing, collision, etc.).

Ecriture des codes d'erreurs (actualisés après chaque accès en écriture du TAG)
0x00	ISO_COMMAND_ERROR_NO_ERROR	Aucune erreur, commande réussie.
0x01	SO_COMMAND_ERROR_NO_RESPONSE	Le TAG n'a pas répondu, peut-être que le TAG n'est plus dans le champ ?
0x02	ISO_COMMAND_ERROR_RX_ERROR	Erreur lors de la réception de la réponse du TAG (erreur CRC, erreur framing, collision, etc.).

Codes d'erreur TAG (actualisés après accès en lecture / écriture du TAG)
0x00	ISO_TAG_ERROR_NO_ERROR	Le TAG ne cause pas d'erreur.
0x01	ISO_TAG_ERROR_COMMAND_NOT_SPECIFIED	La commande indiquée n'est pas supportée. Exemple : commande erreur de code.
0x02	ISO_TAG_ERROR_COMMAND_SYN-TAX	La commande n'est pas reconnue. Nombre de zones trop élevé. Exemple : erreur de format.
0x03	ISO_TAG_ERROR_OPTION_NOT_SUPPORTED	Les options indiquées ne sont pas supportées.
0x0F	ISO_TAG_ERROR_OTHER	Autre erreur
0x10	ISO_TAG_ERROR_BLOCK_NOT_USABLE	La zone indiquée ne peut pas être utilisée (ou n'a pas été pas trouvée).
0x11	ISO_TAG_ERROR_BLOCK_ALREADY_BLOCKED	La zone indiquée est bloquée et ne peut pas être bloquée une nouvelle fois.
0x12	ISO_TAG_ERROR_BLOCK_NOT_UPDATEABLE	La zone indiquée est déjà bloquée et son contenu ne peut pas être actualisé
0x13	ISO_TAG_ERROR_BLOCK_WRITE_VERIFY	La zone indiquée n'a pas pu être programmée normalement (erreur vérification d'écriture)
0x14	ISO_TAG_ERROR_BLOCK_LOCK_VERIFY	La zone indiquée n'a pas pu être bloquée normalement (erreur vérification de verrouillage).

9.1.12 Désactiver l'antenne

L'antenne de l'appareil peut être désactivée si l'objet « Antenna active » (index RO 0x2151) est réglé à la valeur 0. Dans ce cas, plus aucun TAG n'est détecté, puisque le champ magnétique de l'appareil n'est plus actif.

L'antenne est réactivée avec la valeur 1. Avec l'objet « Antenna active », des interférences entre des appareils positionnés l'un à côté de l'autre peuvent être évitées en désactivant les antennes des deux appareils en alternance.

9.1.13 Sélectionner le type de TAG

L'appareil est compatible avec plusieurs types de TAG. Selon la taille de la mémoire de données utilisables et le fabricant, les TAG diffèrent en ce qui concerne l'accès aux données. C'est pourquoi l'appareil doit connaître le type de TAG utilisé dans le système.

Dans l'objet 0x2161, le type de TAG utilisé dans le système RFID peut être sélectionné. Les types de TAG disponibles peuvent être lus dans l'objet 0x2180, sub-index 0x01-0xFE.

Type de TAG	Nom	Taille des blocs [octets]	Nombre de blocs
1	définies par l'utilisateur	?	?
2	I-Code SLI	4	28
3	I-Code SLI-S	4	40
4	I-Code SLI-L	4	8
5	F-MEM 2k	8	250
6	F-MEM 232b	4	58
7	F-MEM 8k	32	256
8	TI_32b	4	8
9	TI_256b	4	64
10	ST_128b	4	32
11	ST_256b	4	64
12	ST_8k	4	2048
13	I-Code SLIX2	4	79

Via l'objet 0x2182 0x06, le type de TAG détecté par l'appareil peut être vérifié. Pour ce faire, le type de TAG détecté doit être lu dans l'objet 0x2182 sub-index 0x06 et cette valeur doit ensuite être saisie dans l'objet 0x2161.

Le type de TAG 2 est préréglé.

La détection du type de TAG n'est pas supportée par tous les TAG.

Le type de TAG réglé est sauvegardé en permanence dans l'appareil avec l'objet « Save Parameter ».

9.1.14 Lecture des informations d'un TAG

Via les objets 0x2180 à 0x2182, les informations d'un TAG peuvent être lues. Pour ce faire, le TAG doit se trouver dans la zone de détection de l'appareil.

Les objets 0x2180 et 0x2182 ne sont valables que tant que le TAG est détecté. Si aucun TAG n'est à portée, les valeurs des objets seront remises à 0.

La valeur de l'objet 0x2182 peut être lue par le TAG sur demande.

La lecture d'informations n'est pas supportée par tous les types de TAG.

9.1.15 Valeur RSSI

La valeur RSSI (Received Signal Strength, index RO 0x2162) indique l'intensité du signal reçu qui est émis par le TAG devant l'appareil :

« 0 » : aucun TAG détecté

« 1 » : intensité de réception min.

« 8 » : intensité de réception max.

L'intensité de réception max. n'est atteinte que par quelques combinaisons appareil / TAG.

L'intensité de réception dépend de la distance entre le TAG et la face active de l'appareil.

Des changements de positions dans l'environnement, par exemple d'objets métalliques, peuvent influencer l'intensité de réception.

9.1.16 Filtre de détection TAG

Les situations suivantes causent une détection et lecture multiple du TAG non souhaitées :

• Le TAG se trouve dans les limites de la portée.

- Les conditions de montage ont un effet défavorable sur le champ électromagnétique de l'appareil.

Par conséquent le TAG n'est pas détecté sans équivoque ce qui entraîne des messages d'erreur lors de la lecture et de l'écriture par PDO. Avec les objets "Profondeur filtre UID" et "Profondeur filtre ID zéro" les messages d'erreur peuvent être filtrés.

Les valeurs suivantes ont fait leurs preuves :

▶ « 0 » à « 5 » pour les applications dynamiques (TAG à passage rapide)
▶ « >5 » pour les applications statiques

Temps (ms)	0	7	14	21	28	35	42	49	56	63	70	77	84	91	98	105	112	119	126	133
TAGdans le champ		●	●	●				●	●	●	●	●	●	●
Le TAGn'est pasdans le champ	●				●	●	●								●	●	●	●	●	●

Profondeur filtre UID : 0, profondeur filtre ID zéro : 0

TAG dé- tecté

●

●

●

●

●

●

●

●

●

●

TAG non détecté

●

●

●

●

●

●

●

●

●

Profondeur filtre UID : 5, profondeur filtre ID zéro : 0

TAG dé- tecté

●

●

TAG non détecté

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Profondeur filtre UID : 0, profondeur filtre ID zéro : 5

TAG dé- tecté

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

TAG non détecté

●

●

Profondeur filtre UID : 5, profondeur filtre ID zéro : 5

TAG dé- tecté

●

●

●

●

●

●

TAG non détecté

●

●

●

●

●

●

●

●

●

●

●

●

●

Objet profondeur filtre UID

Avec l'objet "profondeur filtre UID" (0x4603/0x00) le nombre de bonnes détections TAG que l'appareil doit exécuter est réglé. Quand le nombre réglé est atteint, le TAG sur le bus CAN est considéré comme détecté (TAG présent).

La valeur « 0 » désactive le filtre. Les valeurs ">0" retardent le bit "Tag présent" de 7 ms respectivement. Ainsi une temporisation à l'enclenchement de la valeur TAG est réalisée. La détection dans les limites de la portée se stabilise parce qu'une valeur n'est fournie que si le TAG est détecté de façon stable.

Objet profondeur filtre ID zéro

Avec l'objet "Profondeur filtre ID zéro" (0x4605/0x00) le nombre des détections TAG non réussies que l'appareil doit exécuter se termine. Quand le nombre réglé est atteint, le TAG sur le bus CAN est considéré comme n'étant plus présent (TAG présent).

La valeur « 0 » désactive le filtre. Les valeurs ">0" retardent la remise du bit "Tag présent" de 7 ms respectivement. Ainsi une temporisation au déclenchement de la valeur TAG est réalisée. La détection dans les limites de la portée se stabilise parce qu'une valeur n'est fournie que si le TAG reste non-détecté de façon stable.

9.2 Transmission de données avec un TAG

9.2.1 Lecture de l'UID du TAG

L'UID (Unique Identification Number) du TAG est disponible dans l'objet 0x2180 dès qu'un TAG se trouve dans la portée de lecture de l'appareil. Si aucun TAG n'est disponible, la valeur 0x0000000000000000 est retournée.

Si l'objet est mappé sur un TPDO, la transmission se fait de façon événementielle dès qu'un TAG entre dans la portée de lecture ou est enlevé du champ de lecture.

Pour les systèmes de contrôle-commande 32 bits, les objets suivants sont utilisés au lieu de l'objet 0x2180 : 0x2190 et 0x2191.

9.2.2 Lecture des données du TAG via transfert PDO

La transmission de données PDO du TAG se fait de façon événementielle. Cela signifie que les TPDO configurés seront transmis automatiquement par l'appareil quand les données sont changées. Cela est par exemple le cas lorsqu'un nouveau TAG entre dans la zone de détection de l'appareil. Les données sont lues indépendamment par le TAG et transmises via le bus CAN à l'aide des TPDO.

Les données lues par le TAG, qui peuvent être attribuées à un TPDO, se trouvent dans l'objet 0x220A, sub-index 0x01-0x40.

Seulement les données du TAG qui sont attribuées à un TPDO sont lues. Des objets de données non attribués ne sont pas mis à jour automatiquement.

Pour chaque objet de données il y a deux objets qui servent pour la configuration :

• 0x2200 (Lecture adresse de départ),
- 0x2201 (Lecture longueur) avec les sub-index appropriés pour l'objet de données.

Dans les objets, l'adresse de départ dans la zone de données utiles du TAG et la longueur des données à lire sont réglées.

Pour les systèmes de contrôle-commande 32 bits, l'objet 0x220B est utilisé au lieu de l'objet 0x220A. La longueur de données maximale est limitée à des données de 32 bits (4 octets).

Si la longueur de données configurée est inférieure à la longueur de données de l'objet utilisé (64 bits ou 32 bits), les bits restants sont remplis avec 0.

Dans un TPDO, un maximum de 64 bits ou 32 bits peut être envoyé. Pour la transmission d'un plus grand nombre de données, des TPDO supplémentaires sont attribués et les objets de données correspondants sont configurés.

9.2.2.1 Exemple 1

La zone de données 0x10 à 0x18 (8 octets) doit être transmise avec le deuxième TPDO.

TPDO	Réglages pour mapping PDO : COB	Répertoire d'objets : Index objet	Répertoire d'objets : Sous-index objet	Répertoire d'objets : Longueur de l'objet
2	Node ID + 0x0280	0x220A	0x01	0x40

Répertoire objets

Index	Sous-index	Nom (objet)	Valeur
0x2200	0x01	Début lecture de l'adresse (début de la zone d'adresses sur le TAG qui doit être lue)	0x10
0x2201	0x01	Lecture de la longueur (longueur de la zone de mémoire sur le TAG qui doit être lue ; max. 8 octets)	0x08

9.2.2.2 Exemple 2

La zone de données 0x44 à 0x48 (4 octets) doit être transmise avec le sixième TPDO.

TPDO	Réglages pour mapping PDO : COB	Répertoire d'objets : Index objet	Répertoire d'objets : Sous-index objet	Répertoire d'objets : Longueur de l'objet
6	Node ID + 0x0680	0x220A	0x05	0x40

Répertoire objets

Index	Sous-index	Nom (objet)	Valeur
0x2200	0x05	Début lecture de l'adresse (début de la zone d'adresses sur le TAG qui doit être lue)	0x44
0x2201	0x05	Lecture de la longueur (longueur de la zone de mémoire sur le TAG qui doit être lue ; max. 8 octets)	0x04

9.2.3 Ecriture de données sur le TAG via transfert PDO

Afin d'écrire des données sur un TAG via transfert PDO, un RPDO doit être attribué à l'objet 0x230A avec un sub-index dans la zone de 0x01 à 0x40. L'adresse de la zone de données utiles du TAG sur laquelle les données sont à écrire est déterminée dans l'objet 0x2300. Les sub-index de ces objets doivent être compatibles.

L'écriture sur le TAG se fait après l'écriture des données sur le RPDO et la modification du bit correspondant dans l'objet « Ecriture trigger » (index RO 0x230F, sub-index 0x00).

	MSB								LSB
Bit	63	62	61	..	..	..	2	1	0
Trigger	tr64	tr63	tr62	..	..	..	tr3	tr2	tr1
Valeur par défaut	0	0	0	0	0	0	0	0	0

Trigger	Description
tr64	Trigger pour données TAG 64 (0x230A/0x40)
tr63	Trigger pour données TAG 63 (0x230A/0x3F)
tr62	Trigger pour données TAG 62 (0x230A/0x3E)
tr61	Trigger pour données TAG 61 (0x230A/0x3D)
tr60	Trigger pour données TAG 60 (0x230A/0x3C)
tr59	Trigger pour données TAG 59 (0x230A/0x3B)
tr58...	Trigger pour données TAG 58 (0x230A/0x3A)...
tr6	Trigger pour données TAG 6 (0x230A/0x6)
tr5	Trigger pour données TAG 5 (0x230A/0x5)
tr4	Trigger pour données TAG 4 (0x230A/0x4)
tr3	Trigger pour données TAG 3 (0x230A/0x3)
tr2	Trigger pour données TAG 2 (0x230A/0x2)
tr1	Trigger pour données TAG 1 (0x230A/0x1)

L'opération d'écriture se fait toujours lors du changement de bit du bit correspondant (0->1 ou 1->0). Idéalement, l'objet « Ecriture trigger » (index RO 0x230F, sub-index 0x00) est attribué à un RPDO. A la livraison, l'objet « Ecriture trigger » est attribué au premier RPDO.

Avec l'objet « Auto Write » (index RO 0x2302), l'écriture automatique de données peut être activée. Dès qu'un TAG se trouve dans la zone de détection, les dernières données seront écrites sur le TAG.

Seulement des données jusqu'à la longueur de données configurée seront écrites sur le TAG. Les données suivantes seront ignorées. Pour l'écriture de plus de 8 octets (4 octets pour les objets de données 32 bits), des RPDO supplémentaires sont attribués et les objets de données correspondants sont configurés.

Pour les systèmes de contrôle-commande 32 bits, il faut utiliser l'objet 0x230B au lieu de l'objet 0x230A. La longueur de données maximale est limitée à 32 bits (4 octets).

Le trigger est réparti sur les objets 0x231E et 0x231F. L'objet 0x231E contient les triggers pour les données ID 33 à 64. L'objet 0x231F contient les triggers pour les données ID 1 à 32.

9.2.3.1 Exemple 1

La zone de données 0x10 à 0x18 (8 octets) doit être transmise avec le deuxième RPDO.

RPDO	Réglages pour mapping PDO : COB	Répertoire d'objets : Index objet	Répertoire d'objets : Sous-index objet	Répertoire d'objets : Longueur de l'objet
2	Node ID + 0x0200	0x230A	0x01	0x40

Répertoire objets

Index	Sous-index	Nom (objet)	Valeur
0x2300	0x01	Début lecture de l'adresse (début de la zone d'adresses sur le TAG qui doit être lue)	0x10
0x2301	0x01	Lecture de la longueur (longueur de la zone de mémoire sur le TAG qui doit être lue ; max. 8 octets)	0x08
0x2302	0x01	Ecriture auto	0x00

Transmission de données via RPDO :

Transmission PDO	PDO	Données
A l’appareil	RPDO 2	0x12345678

Démarrage de l'accès en écriture :

Transmission PDO	PDO	Données
A l’appareil	RPDO 1	Commutation de bit 0

9.2.3.2 Exemple 2

La zone de données 0x44 à 0x48 (4 octets) doit être transmise avec le sixième RPDO. De plus, les données doivent être écrites sur un TAG chaque fois que le TAG entre dans la zone de détection de l'appareil.

RPDO	Réglages pour mapping PDO : COB	Répertoire d'objets : Index objet	Répertoire d'objets : Sous-index objet	Répertoire d'objets : Longueur de l'objet
6	Node ID + 0x0600	0x230A	0x05	0x40

Répertoire objets

Index	Sous-index	Nom (objet)	Valeur
0x2300	0x05	Début lecture de l'adresse (début de la zone d'adresses sur le TAG qui doit être lue)	0x44
0x2301	0x05	Lecture de la longueur (longueur de la zone de mémoire sur le TAG qui doit être lue ; max. 8 octets)	0x04
0x2302	0x05	Ecriture auto	0x01

Transmission de données via RPDO :

Transmission PDO	PDO	Données
A l’appareil	RPDO 6	0x12340000

Les données sont écrites sur le TAG lorsque ce dernier entre dans la zone de détection.

Il faut toujours envoyer les données 64 bits (8 octets) / données 32 bits (4 octets) à un RPDO. Si la longueur de données est inférieure à 64 bits / 32 bits, les bits restants seront ignorés.

9.2.4 Traitement d'erreurs en cas de transfert PDO

Si un accès en lecture/écriture sur un TAG n'est pas possible, l'appareil génère un message Emergency sur le bus CAN.

Le code d'erreur peut être lu du registre d'erreurs (index RO 0x1001, sub-index 0x00) et du champ d'erreurs prédéfini (index RO 0x1003, sub-index 0x01-0x02).

9.2.5 Lecture des données du TAG via transfert SDO

Afin de lire les données d'un TAG via un transfert SDO, l'adresse et la longueur des données sur le TAG doivent être définies. L'adresse doit être indiquée dans l'objet 0x2280 et la longueur des données dans l'objet 0x2281.

Ensuite, l'accès en lecture du TAG peut être démarré par un transfert de données vers l'objet 0x2282.

9.2.5.1 Exemple

La zone de données 0x50 à 0x70 doit être lue par le TAG.

Répertoire objets

Index	Sous-index	Nom (objet)	Valeur
0x2280	0x00	Début lecture de l’adresse (début de la zone d’adresses sur le TAG qui doit être lue)	0x50
0x2281	0x00	Lecture de la longueur (longueur de la zone de mémoire sur le TAG qui doit être lue ; max. 8 octets)	0x20

Le transfert est démarré par la lecture de l'objet 0x2282, sub-index 0x00.

Les données sont transmises en une seule pièce en tant que type de données Domain. Jusqu'à une longueur de données de 4 octets, le transfert se fait en tant que « expedited », au-dessus en tant que « segmented ».

Le récepteur doit être prêt pour la mémorisation temporaire et le traitement des données.

9.2.6 Ecriture de données sur le TAG via transfert SDO

Afin d'écrire les données sur un TAG via un transfert SDO, l'adresse et la longueur des données sur le TAG doivent être définies.

L'adresse doit être indiquée dans l'objet 0x2380 et la longueur des données dans l'objet 0x2381. Ensuite, l'accès en écriture sur le TAG peut être démarré par un transfert de données vers l'objet 0x2382.

9.2.6.1 Exemple

La zone de données 0x34 à 0x38 doit être transférée sur le TAG.

Répertoire objets

Index	Sous-index	Nom (objet)	Valeur
0x2380	0x00	Début écriture adresse (début de la zone d'adresses sur le TAG qui doit être écrite)	0x34
0x2381	0x00	Ecriture de la longueur (longueur de la zone de mémoire sur le TAG qui doit être écrite)	0x03
0x2382	0x00	Données du TAG (données qui doivent être écrites sur le TAG)	0x01020304

Les données sont transmises en une seule pièce en tant que type de données Domain. Jusqu'à une longueur de données de 4 octets, le transfert se fait en tant que « expedited », au-dessus en tant que « segmented ».

L'émetteur doit pouvoir fournir la quantité de données indiquée.

9.2.7 Verrouillage de la zone de données sur le TAG via transfert SDO

Les zones de données du TAG peuvent être équipées d'une protection en écriture.

La protection en écriture d'une zone de données ne peut pas être enlevée.

Dans l'objet "Verrouiller le début de l'adresse" (index RO 0x2480), l'adresse de départ de la zone de données à protéger est mémorisée. En plus, la longueur de la zone de données est mémorisée dans l'objet "Ecriture longueur" (index RO 0x2481).

Pour activer la protection en écriture, le trigger (index RO 0x2482) est réglé à 1.

L'adresse de départ doit correspondre à l'adresse de départ d'un bloc de mémoire sur le TAG. La longueur doit être un multiple de la longueur d'un bloc de mémoire sur le TAG.

9.2.7.1 Exemple

La zone de données 0x04 à 0x0C doit être protégée en écriture dans un TAG avec la taille des blocs 4 (2 blocs ou 8 octets).

Répertoire objets

Indice	Sous-index	Nom (objet)	Valeur
0x2480	0x00	Verrouiller le début de l'adresse (début de la zone d'adresses sur le TAG qui doit être verrouillé)	0x04
0x2481	0x00	Ecriture de la longueur (longueur de la zone de mémoire sur le TAG qui doit être verrouillé)	0x08
0x2482	0x00	Tag trigger verrouillage	0x01

9.2.8 Codes d'erreur pendant le transfert SDO

Les transferts SDO sont des transferts validés. Lorsqu'un défaut se produit pendant le transfert ou les actions déclenchées par le transfert, un défaut est signalé après le transfert SDO.

Code d’erreur SDO	Description	Cause possible
0x05030000	Bit toggle inchangé.
0x05040000	Protocole SDO expiré.
0x05040001	Spécification commande client/serveur non valable ou inconnue.
0x05040002	Largeur de la zone non valable (unique-ment mode bloc).
0x05040003	Numéro séquence non valable (unique-ment mode bloc).
0x05040004	Erreur CRC (uniquement mode bloc).
0x05040005	Aucun emplacement de mémoire libre.
0x06010000	Accès non supporté sur un objet.
0x06010001	Essai de lire un objet seulement écriture.
0x06010002	Essai d’écrire un objet seulement lec-ture.
0x06020000	Objet n’existe pas dans le dictionnaire objet.
0x06040041	Objet ne peut pas être mappé sur PDO.
0x06040042	Le nombre et la longueur des objets mappés dépassent la longueur PDO.
0x06040043	Raison incompatibilité générale para-mètres.
0x06040047	Incompatibilité générale paramètres dans l’appareil.
0x06060000	Accès non réussi à cause d’un défaut du matériel.
0x06070010	Type de données n’est pas identique ; la longueur du paramètre de service n’est pas identique.
0x06070012	Type de données n’est pas identique ; paramètre de service trop long.
0x06070013	Type de données n’est pas identique ; paramètre de service trop court.
0x06090011	Sous-index n’existe pas.
0x06090030	Valeur non valide pour paramètre (uniquement téléchargement).
0x06090031	Valeur du paramètre écrit trop haute (uniquement téléchargement).
0x06090032	Valeur du paramètre écrit trop basse (uniquement téléchargement).
0x06090036	Valeur maximale est plus basse que la valeur minimum.
0x060A0023	Ressource non disponible : connexion SDO.
0x08000000	Erreur générale.
0x08000020	Les données ne peuvent pas être trans-mises à l’application ou sauvegardées.	Erreur accès en lecture ou écriture du TAG. Informations détaillées dans l’objet état appareil (0x2150).
0x08000021	Les données ne peuvent pas être trans-mises à l’application ou sauvegardées à cause d’une commande locale.
0x08000022	Les données ne peuvent pas être trans-mises à l’application ou sauvegardées à cause de l’état actuel de l’appareil.
0x08000023	Génération dynamique du répertoire objets non réussie ou répertoire objets ne pas présent (par ex. répertoire objets est généré du fichier et la génération échoue à cause d’une erreur fichier).
0x08000024	Aucune donnée disponible.	Longueur de données = 0

9.3 Fichier EDS

Le fichier EDS sert de modèle pour les différentes configurations d'un type d'appareil. Un fichier DCF est généré du fichier EDS, qui contient la configuration de l'appareil, les valeurs de l'objet, le Node ID et le Bitrate.

Pour la configuration du réseau CANopen et des appareils, des outils de configuration CANopen sont disponibles.

Les fichiers EDS sont disponibles sur le site web d'ifm : www.ifm.com

Contenu du fichier EDS :

• Fonctions de communication et objets (selon le profil CANopen DS-301)
• Objets spécifiques au fabricant

L'installation du fichier EDS dépend de l'outil de configuration.

Pour plus d'informations, contacter le fabricant du système de contrôle-commande.

▷ Les fichiers EDS sont fournis avec des types de données 64 bits ou 32 bits. Le système de contrôle-commande définit s'il traite des types de données 64 bits ou 32 bits.
▶ Sélectionner le fichier EDS convenant au système de contrôle-commande.

10 Maintenance, réparation et élimination

L'appareil est sans maintenance.

▶ En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
▶ Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.

11 Homologations / Normes

Pour les homologations et les normes, les informations suivantes sont disponibles :

• Normes d'essai et réglementations : documentation.ifm.com
• Déclaration de conformité UE et homologations : documentation.ifm.com
• Notes relatives aux homologations : Notice d'emballage de l'appareil et documentation.ifm.com

Glossaire

CAN

Controller Area Network, système bus pour les engins mobiles.

CANopen

Protocole réseau basé sur CAN sur le niveau application avec une interface de communication ouverte (répertoire objets).

CiA

CAN in Automation e. V., organisation regroupant des fabricants et utilisateurs en Allemagne/Erlangen, organe de définition et contrôle pour CAN et des protocoles réseaux basés sur CAN.

COB

Objet de communication CANopen (PDO, SDO, EMCY, ...)

EDS

Fiche technique électronique

EMCY

L'objet d'urgence contient un message d'alarme avec lequel l'appareil signale une erreur.

Heartbeat

Surveillance cyclique paramétrable parmi les participants réseau. Contrairement au « Node Guarding » le maître NMT supérieur n'est pas nécessaire.

Identifiant

L'identifiant (ID) marque un message CAN. La valeur numérique de l'ID contient en même temps une priorité concernant l'accès bus (ID 0 = niveau de priorité le plus haut).

LSS

Procédure de réglage de paramètres fondamentaux d'appareils

Mapping PDO

Décrit les données applications qui sont transférées avec un PDO.

NMT

Gestion du réseau

Node ID

Numéro unique d'un participant dans le réseau CANopen.

Objet

Terme générique pour les données/messages interchangeables à l'intérieur du réseau CANopen.

PDO

Le Process Data Object transmet des données process en temps réel dans le réseau CANopen, par ex. la vitesse de rotation d'un moteur. Les PDO ont un niveau de priorité plus haut que les SDO ; contrairement aux SDO ils sont transférés sans confirmation. Les PDO consistent en un message CAN avec identifiant et des données utiles jusqu'à 8 octets.

Référence IC

La référence IC désigne le type de puce du TAG. Elle est attribuée par le fabricant du TAG.

RPDO

Objet de données process reçu par l'appareil.

RSSI

Receives Signal Strength Indicaton (indication de l'intensité du signal reçu) est l'intensité du champ du signal reçu.

SDO

Le SDO atteint de façon ciblée le répertoire objets d'un participant réseau (lire/écrire). Un SDO peut consister en plusieurs messages CAN. La transmission de messages individuels est confirmée par le participant adressé. Utilisant les SDO, les appareils peuvent être configurés et paramétrés.

SYNC

Le télégramme SYNC déclenche la transmission de données process synchronisée.

TAG

An ID tag is used to identify objects. A read/write device is used to read the ID tag via a high-frequency radio signal. An ID tag

consists of an antenna, an analogue circuit for receiving and transmitting (transceiver), a digital circuit and a non-volatile memory.

TPDO

Objet de données process transmis par l'appareil.
