| Marque | IFM |
| Modèle | ANT910 |
| Type de produit | Antenne RFID UHF passive |
| Gamme | Low Range |
| Dimensions | 90 × 63 mm |
| Plage de fréquences | 865 – 868 MHz (ETSI) |
| Portée de lecture | Jusqu'à 10 cm (tags en forme de boucle) |
| Sélectivité | Typiquement 5 cm |
| Types de tags compatibles | Tags en forme de boucle, hybrides, dipolaires |
| Puissance d'entrée maximale | 0,5 W (27 dBm) en exposition professionnelle |
| Gain d'antenne | Extrêmement réduit dans le champ lointain |
| Alimentation | Passive, alimentée par le lecteur RFID |
| Montage | Distance minimale de 70 cm des grandes surfaces métalliques ou 12 cm avec entretoise |
| Applications principales | Industrie pharmaceutique, contrôle d'accès, automatisation |
| Conformité | EN 302208, EN 50364, directive R&TTE |
| Homologations | ETSI (865 – 868 MHz) |
| Entretien et nettoyage | Aucun composant réparable. Ne pas ouvrir. Nettoyer avec un chiffon sec si nécessaire. Éliminer selon la réglementation locale. |
| Sécurité | Montage et raccordement par un électricien habilité. Mettre hors tension avant intervention. Éviter proximité de chauffages, lumière directe, humidité. |
| Pièces détachées et réparabilité | Aucune pièce détachée disponible. Réparation uniquement par le fabricant. |
| Informations générales | Notice d'utilisation gratuite disponible en téléchargement. |
FOIRE AUX QUESTIONS - ANT910 IFM
Questions des utilisateurs sur ANT910 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lecteur de mémoire au format PDF gratuitement ! Retrouvez votre notice ANT910 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ANT910 de la marque IFM.
MODE D'EMPLOI ANT910 IFM
Notice d'utilisation
Antennes RFID UHF
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité 3
2.1 Remarques generales 3
2.2 Cible 3
2.3 Raccordement electrique 4
2.4Interventions sur I'appareil 4
2.5 Conditions environnantes. 4
3 Description du produit. 5
3.1 Antennes Low Range 5
3.2 Antennes Mid Range 5
3.3 Antennes Wide Range 6
3.4 Type d'antenne selon la portee de lecture et le type de tag. 7
4 Portee de lecture et selektivite 10
4.1 Affectation des antennes selon les types de tag 10
4.2 Portee de lecture 10
4.3 Selectivity 11
4.4 Selectivite et portee de lecture des antennes Low Range 11
5 Conformité avec des normes 12
6 Montage 14
6.1 Lieu de montage 14
6.2 Pose des cables 15
7 Applications typiques 16
7.1 Industrie pharmaceutique. 16
7.2 Contrôle d'accès. 16
7.3 Industrie de l'automatisation 16
7.4Autres applications pour antennes Mid Range. 16
8 Abréviations 17
9 Homologations 17
10 Maintenance, réparation et élimination. 17

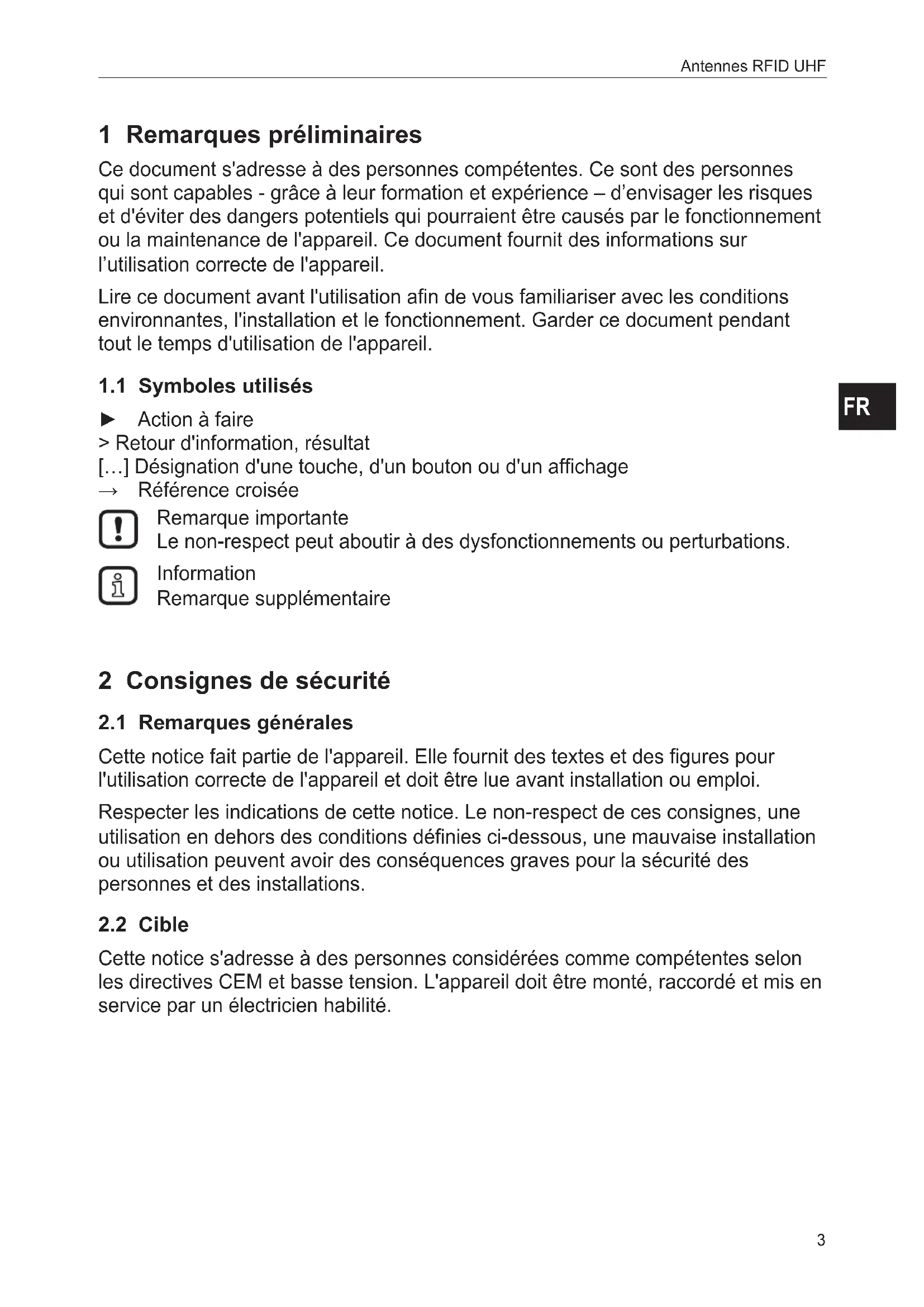

1 Remarques préliminaires
Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience - d'envisager les risques et d'éviter des dangers potentiels qui pourrait être causés par le fonctionnement ou la maintenance de l'appareil. Ce document fournit des informations sur l'utilisation correcte de l'appareil.
Lire ce document avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement. Garder ce document pendant tout le temps d'utilisation de l'ordinateil.
1.1 Symboles utilisés
Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
Récurrence croisée
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Information
Remarque supplémentaire
2 Consignes de sécurité
2.1 Remarques générales
Cette notice fait partie de l'appareil. Elle fournit des textes et des figures pour l'utilisation correcte de l'appareil et doit être lue avant installation ouemploi.
Respecter les indications de cette notice. Le non-respect de ces consignes, une utilisation en dehors des conditions définies ci-dessous, une mauvaise installation ou utilisation peuvent avoir des conséquences graves pour la sécurité des personnes et des installations.
2.2 Cible
Cette notice s'adresse à des personnes considérées comme compétentes selon les directives CEM et basse tension. L'appareil doit être monté, raccordé et mis en service par un électricien habilité.
2.3 Raccordement electrique
Mettre l'appareil hors tension ennant des mesures externes avant toutes manipulations.
Seuls les signaux spécifique dans les données techniques et/ou sur l'étiquette de l'appareil doivent être raccordés et leurs accessoires homologues d'ifm doivent être utilisés.
2.4 Interventions sur l'appareil
En cas de mauvais fonctionnement de l'appareil ou en cas de doute prendre contact avec le fabricant. Des interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations. Elles ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie.
2.5 Conditions environnantes
L'appareil ne doit pas etre positionne pres de chauffages, soumis a la lumiere directe du soleil ou opere dans des milieux humides. Des objets produisant des flammes ne doivent pas etre deposés sur l'appareil ! Proteger l'appareil contre l'humidite, les gouttes d'eau et les projections d'eau. Respecter les conditions environnantes de la fiche technique.
Risque d'incendie en cas de conditions environnantes inappropriées !
3 Description du produit
Les antennes RFID UHF consist en différentes antennes UHF qui peuvent répondre aux exigences de presque toutes les applications RFID. Les antennes sont divisées en trois lignes de produits par rapport à la portée de lecture : antennes Low Range, Mid Range et Wide Range.

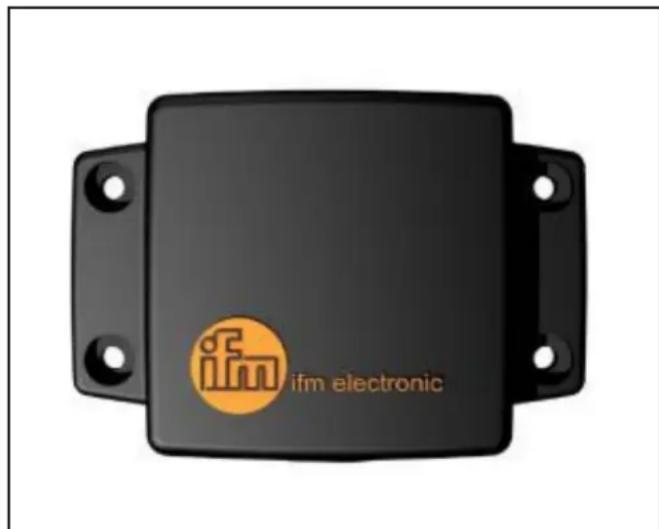

3.1 Antennes Low Range
Avec des dimensions de 90 × 63 mm , les antennes Low Range ANT810 / ANT910 ont une concentration de champ élevé dans le champ proche et en même temps un gain d'antenne extrément réduit dans le champ lointain. Grâce à ces caractéristiques, les antennes ont des portées jusqu'à 10 cm avec une sélectivité typique de 5 cm .
Outre les antennes Low Range, il y a l'antenne Ultra Low Range ANT805. L'antenne Ultra Low Range a ete conque pour la lecture des tags dipolaires (tags pour champ lointain) a une distance tres limite. De plus, cette antenne peut activer des tags en forme de boucle (tags pour champ proche) jusqu'a 3 cm. Les antennes Low Range ont ete devellopees pour des portees plus longues. Elles sont particulierement appropriees pour des tags pour champ proche. L'aftection des antennes selon la portee de lecture et le type de tag est presentee dans le chapitre 3.4.
Figure:antenna Ultra Low Range ANT805, antennas Low Range ANT810/ANT910
3.2 Antennes Mid Range
Les antennes Mid Range ANT815 / ANT820 / ANT920 ont ete develloppees pour des applications qui se situent entre le champ proche et le champ lointain. Une attention particuliere a ete portee a un boitier compact pour l'integration dans des environnements ou il y a peu d'espace. Les petites dimensions de 156 x 126 mm permettent quand meme des portees de lecture jusqu'a 2 m. De meme les antennes Mid Range ont une plus grande selectivite par rapport aux antennes
conventionnelles pour des petites portées de lecture. De ce fait, les antennes Mid Range sont appropriées pour l'utilisation dans ladite zone de transition avec différents tags.

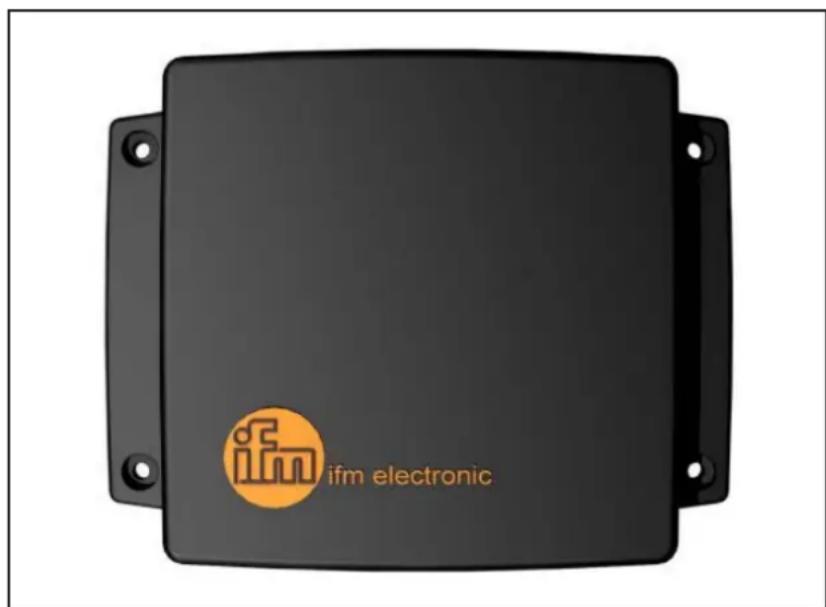

Figure : antenna Mid Range ANT815 / ANT820 / ANT920
3.3 Antennes Wide Range
Pour les applications champ lointain classiques avec des portées de lecture jusqu'à 10 m, ifm propose les antennes Wide Range suivantes :
- ANT830 / ANT930 avec une largeur à mi-hauteur de 70^
- ANT860 / ANT960 avec une largeur à mi-hauteur de 65^ .
La polarisation circulaire normalement requise pour des applications UHF a eté améliorée de manière significative en comparaison avec des antennes disponibles sur le marché. Le rapport des axes utilisé comme valeur caractéristique pour la polarisation circulaire de cette nouvelle version réalise des valeurs de 1 dB typique. La valeur typique du marché est env. 3 dB si tant est qu'elle est indiquée.

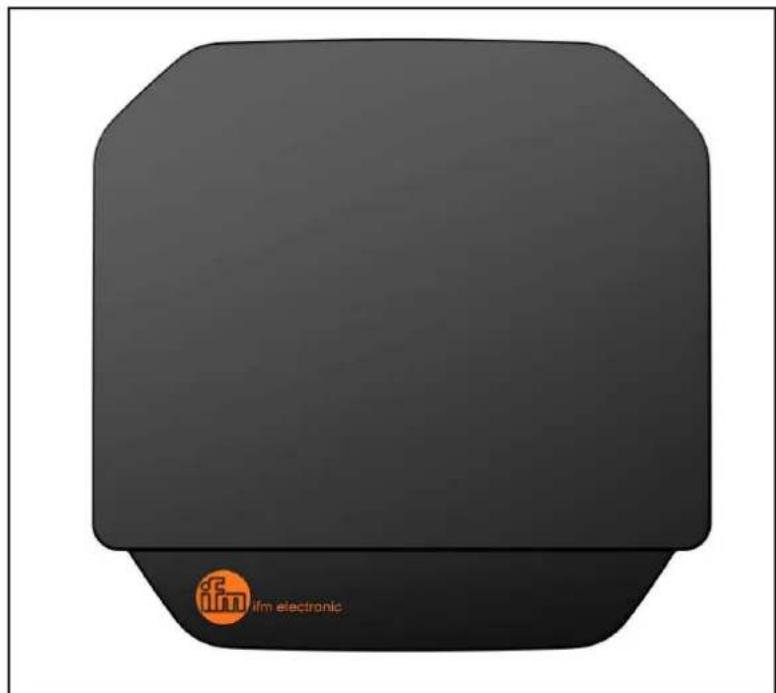

Figure:antennas Wide Range ANT830 / ANT930
La circularité améliorée
entraîne une dépendance
beaucoup réduite des résultats de lecture de la position et de l'orientation des tags. De plus, une grande attention a été portée sur le rapport avant-arrête des antennes afin de réduire l'influence de l'environnement proche sur les caractéristiques de l'antenne. Les antennes ont un degré de protection élevé assurant leur utilisation dans des environnements industriels.
3.4 Type d'antenne selon la portée de lecture et le type de tag
| Type d'antenne Portée de lecture Type de tag en forme de boucle | Type de tag hybride | type de tag dipôtaire | |
| ANT805 0-10 cm | |||
| ANT810 ANT910 | 0-10 cm | ||
| ANT815 | 0-10 cm | ||
| 10-100 cm | |||
| ANT820 ANT920 | 10-30 cm | ||
| 30-100 cm | |||
| >100 cm | |||
| Type d'antenne Portée de lecture Type de tag en forme de boucle | Type de tag hybride | Type de tag dipôtaire | |
| ANT830 | 10-30 cm | ||
| ANT930 | |||
| ANT860 | |||
| ANT960 | |||
| >200 cm | |||
La bonne combinaison d'une antenné et d'un tag est importante pour chaque application RFID. Le bon choix assure un taux de lecture élevé et le fonctionnement friable du système.
Les antennes Low Range (ANT810/ANT910) et Ultra Low Range (ANT805) peuvent dire les tags en forme de boucle, hybrides et dipolaires jusqu'à 10 cm et ont une portée de lecture bien définie.

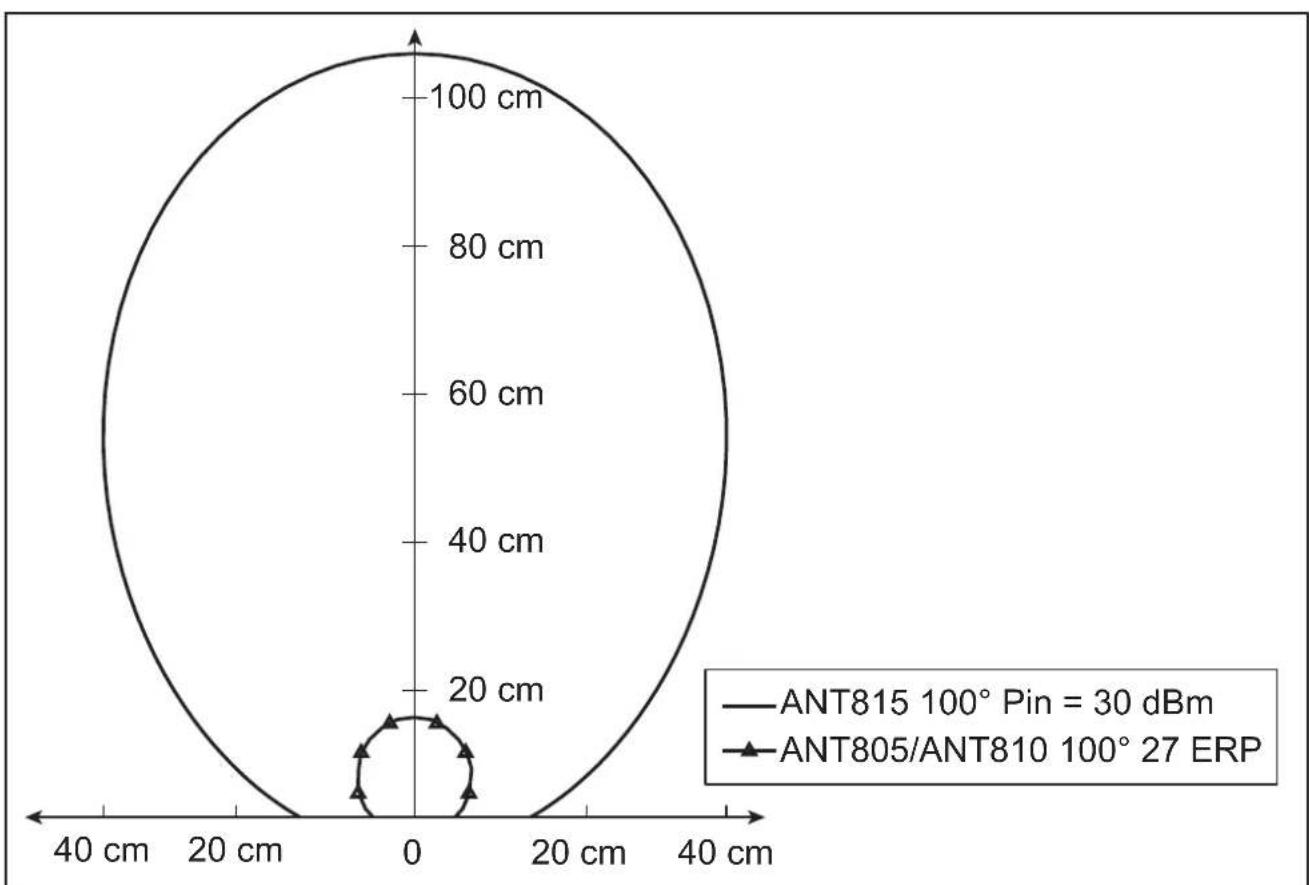

L'antenne Short Mid Range (ANT815) peut activer les tags hybrides jusqu'à 10 cm et les tags dipolaires jusqu'à 100 cm.
Les antennes Mid Range (ANT820/ANT920) peuvent activer les tags en forme de boucle jusqu'à 30 cm, les tags hybrides jusqu'à 100 cm et les tags dipolaires jusqu'à 2 m.

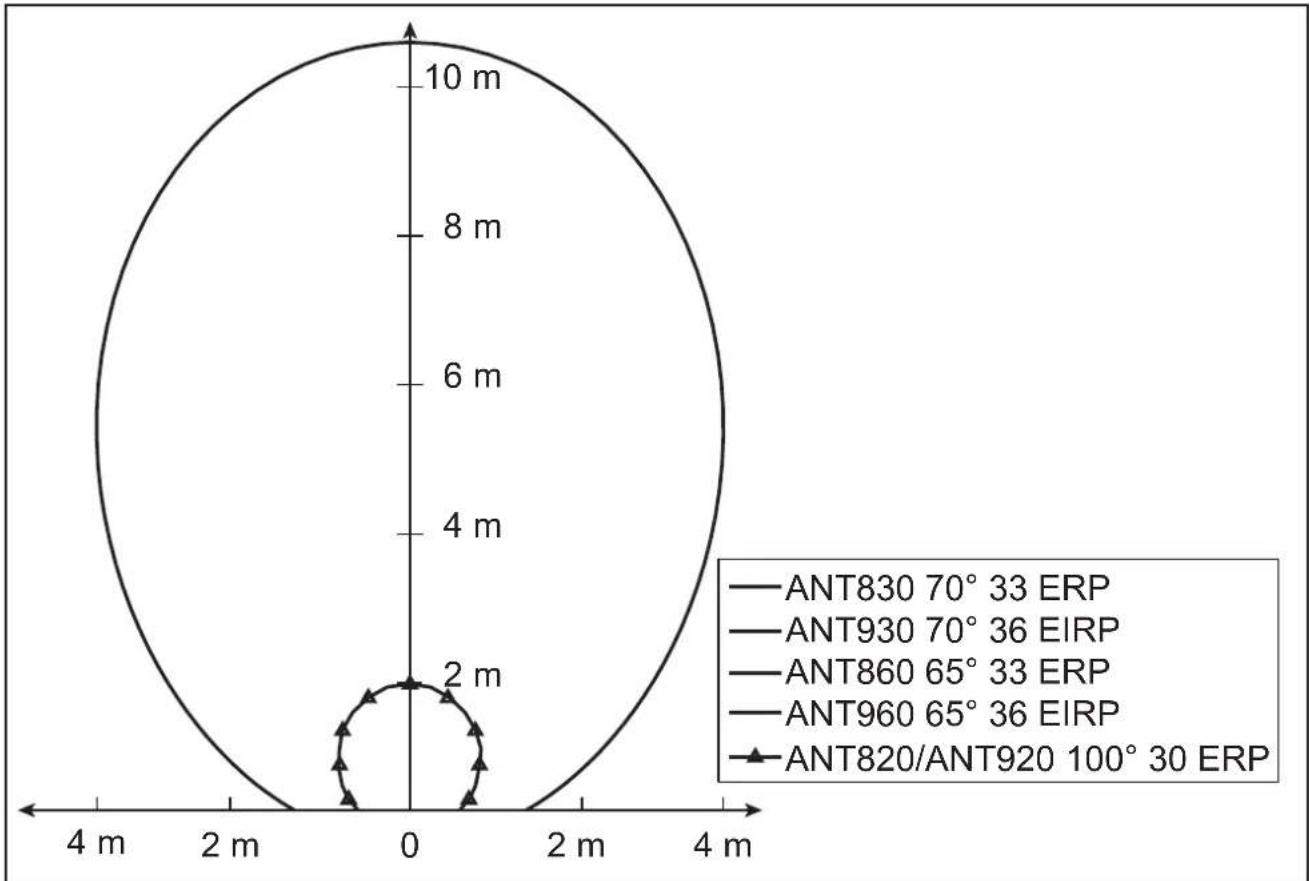

Les antennes Wide Range (ANT830/ANT930/ANT860/ANT960) peuvent activer les tags en forme de boucle jusqu'à 30 cm, les tags hybrides jusqu'à 200 cm et les tags dipolaires jusqu'à plusieurs metres.
Pour obtenir les valeurs résultats de lecture et d'écriture utiliser les antennes RFID UHF uniquement avec des lecteurs UHF d'ifm.
4 Portée de lecture et sélectivité
La portée de lecture et la sélectivité sont les caractéristiques les plus importantes d'une application RFID. La portée de lecture est la plus grande distance grâce à laquelle un tag peut être lu. La sélectivité indique la distance minimale nécessaire permettant une distinction claire entre deux tags juxtaposés.
Les caractéristiques du système dépendent fortement du type de tag utilisé. En principe, les tags RFID UHF peuvent être classés en trois groupes.
Le premier groupe consiste en tags en forme de boucle qui s'accouplent avec l'antenne via le champ magnétique. Ces tags ont les plus petites portées car le champ magnétique diminue rapidement en fonction de la distance sur l'antenne.
Le second groupe consiste en tags hybrides qui sont un métissage entre des tags en forme de boucle et dipolaires. Ces tags peuvent être activés par l'antenne via le champ magnétique, le champ électrique ou une combinaison de ces deux champs.
Le troisième groupe consiste en tags dipolaires (tag pour champ lointain) qui s'accouplent surtout via le champ électrique permettant des portées de plus de 10m .
4.1 Affectation des antennes selon les types de tag
L'antenne Ultra Low Range ANT805 a été développée pour répondre aux exigences les plus sévères concernant la portée et la sélection des tags de tous les groupes. C'est une antennene universelle pour de nombreuses applications Low Range. Cette antennene permet de très courtes portées de lecture en dessous de 10 cm et une grande sélection avec des tags pour champ lointain. De plus, elle peut aussi être utilisée pour dire des tags pour champ proche jusqu'à une distance de 3 cm.
Afin d'élargir considérablement la distance de lecture des tags pour champ proche l'antenne Low Range ANT810/ANT910 a été développée. Elle a une portée de lecture de 7 cm avec des tags en forme de boucle usuels.
L'antenne Ultra Low Range ANT805 est appropriée pour tous les groupes ; l'antenne Low Range ANT810/ANT910 est notamment appropriée pour l'utilisation avec des tags en forme de boucle.
4.2 Portée de lecture
Pour quantifier la portée de lecture des antennes ANT805 et ANT810/ANT910 les portées de lecture correspondantes pour les différentes versions de tag sont indiquées ci-dessous. L'orientation de tous les tags est parallèle à l'antenne.
L'antenne ANT805 a une portée de lecture bien définie pour tous les tags. Les antennes ANT810/ANT910 sont une solution spécifique pour tags pour champ proche avec une portée de lecture beaucoup plus grande que celle de l'antenne ANT805.
4.3 Sélectivité
La grande sélectivité des antennes Low Range permit de solutionner plusieurs nouvelles applications RFID UHF non réalisablesAAParavant. Les deux versions peuvent détecter des tags à une distance de partiellement moins de 5 cm individuellement. De ce fait, elles sont les antennes ideales pour des applications d'étiquetage d'articles.

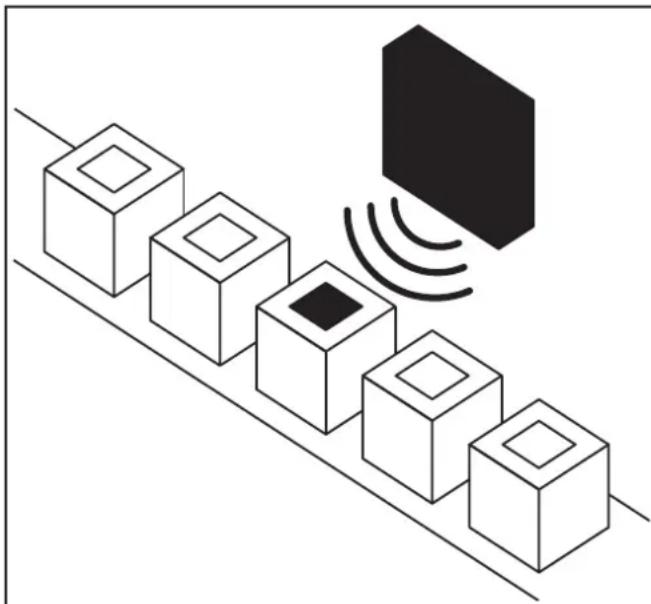

Figure:antenne Low Range detecte des tags a courte distance

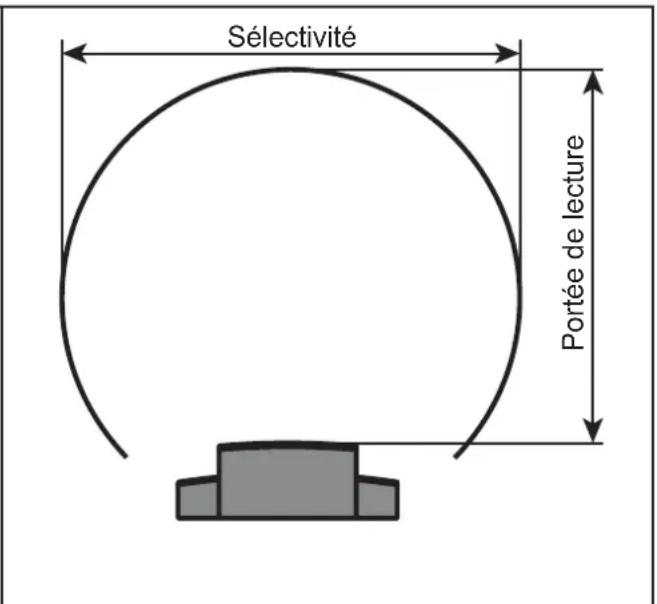

Figure: portée de lecture et sélectivité
4.4 Sélectivité et portée de lecture des antennes Low Range
Le tableau suivant indique la sélectivité et la portée de lecture des antennes Ultra Low Range et Low Range.
| Type de tag Ultra Low Range ANT | 805 Low Range ANT810/ANT910 | |||
| Sélectivité Portée | de lecture | Sélectivité Portée | de lecture | |
| En forme de boucle | 3 cm 2 cm | cm 4 cm | ||
| Hybride | 7 cm 5 cm | - | ||
| Dipolaire | 10 cm 8 cm | - | ||
| Figure : sélectivité et portée de lecture des antennes ANT805 / ANT810 / ANT910 | ||||
FR
5 Conformité avec des normes
Comme les systèmes RFID sont des équipements hertziens ils tombent, entre autres, sous le coup de la directive 1999/5/CE de la Commission europeenne (équipements hertziens et équipements terminaux de télécommunications R&TTE).
Pour vérifier la conformité avec les exigences fondamentales de cette directive il y a plusieurs normes harmonisées publiées dans le Journal officiel de l'Union française.
Les antennes ifm ont une structure d'antenne passive. C'est pourquoi l'intégrateur système est responsable du respect des normes - c'est-à-dire la personne qui raccorde les composants individuels d'un système RFID, notamment les lecteurs et les antennes. Il est recommendé vivement de se procurer ces normes.
Les deux normes importantes relatives aux antennes (sans etre exhaustif) sont EN 302208 et EN 50364 : La première norme traite des spectres de fréquences et limite la puissance rayonnée maximale ; la norme EN 50364 traite de la limitation de l'exposition de personnes aux champes electromagnétiques.
Pour vérifier la conformité des antennes avec la norme EN 50364 le débit d'absorption spécifique (DAS) est calculé de façon mathématique. Les valeurs DAS déterminées sont comparées avec les valeurs limites de base de la norme EN 50364 - classées selon l'exposition professionnelle, l'exposition de la population générale et l'exposition locale de la tête et du torsè ou des extrémités. Les antennes Wide Range sont normalement utilisées pour des applications avec une portée de lecture à partir de 20 cm. A cette distance, les valeurs actuelles sont considérablement inférieures aux valeurs maximales DAS prescrites par la loi. Au cas où l'appareil serait utilisé à des distances plus courtes, les valeurs DAS correspondantes sont calculées de façon mathématique. Les hypothèses fondamentales (par ex. mode de fonctionnement du système RFID et propriétés du tessu humain) assurent une estimation conservatrice de l'exposition (le pire scenario).
Le calcul a aussi été effectué pour la partie la plus sensible, c'est-à-dire pour le cas où des personnes se trouvent en permanence avec la tête ou le torsè à proximé immediate de l'antenne. Si la distance entre la personne et l'antenne est inférieure à 3 cm, l'antenne ANT820 doit assurer une puissance d'entrée de l'antenne maximum de 0,34 W (25,31 dBm) de manière que la valeur actuelle soit au-dessous de la valeur DAS maximale permissible. Dans tous les autres cas, l'ANT820 peut travailler avec la puissance rayonnée maximale de 0,5 W ERP (27 dBm) indiquée dans la fiche technique ou avec une puissance d'entrée de l'antenne de 0,653 W (28,15 dBm).
Le tableau ci-dessous indique les puissances d'entrée maximales pour l'alimentation de l'antenne afin d'assurer que les valeurs limites de base du DAS ne sont pas dépassées. Les différents types de l'exposition sont distingués.
| Puisance d'entrée maximale ANT805 / ANT810 / ANT815 / ANT910 | Contact direct avec l'ANT805 / ANT815 | Contact direct avec l'ANT810 / ANT910 |
| Exposition professionnelle Valeurs limites têté et torsè 10 W/kg Valeurs limites membres locaux 20 W/kg | Pin = 1 W (30 dBm) | Pin = 0,5 W (27 dBm) |
| Population générale Exposition membres locaux Valeurs limites membres locaux 4 W/kg | Pin = 1 W (30 dBm) | Pin = 0,5 W (27 dBm) |
| Population générale Exposition têté et torsè Valeurs limites têté et torsè 2 W/kg | Pin = 1 W (30 dBm) | Pin = 0,1 W (20 dBm) |
| Puisance d'entrée maximale ANT920 / ANT820 | Distance personnelle à l'ANT920 / ANT820 < 1 cm | 1 cm < distance personnelle à l'ANT920 / ANT820 < 7 cm | 7 cm < distance personnelle à l'ANT920 / ANT820 |
| Population générale Valeurs limites têté et torsèe 2 W/kg Valeurs limites membres locaux 4 W/kg | Pin = 0,32 W Pin = 1,84 W | ||
| Exposition professionnelle Valeurs limites têté et torsèe 10 W/kg | Pin = 1,75 W Pin = 1,84 W | ||
| Exposition professionnelle Valeurs limites membres locaux 20 W/kg | Pin = 1,84 W | ||
| Puisance d'entrée maximale ANT830 / ANT930 / ANT860 / ANT960 | Distance personne à l'ANT830 / ANT930 < 5 cm | Distance personne à l'ANT830 / ANT930 ≥ 5 cm |
| Population générale Valeurs limites têté et torsèe 2 W/kg Valeurs limites membres locaux 4 W/kg | P entrée = 697 mW (28,41 dBm) | P entrée = 923 mW (29,65 dBm) |
| Exposition professionnelle Valeurs limites têté et torsèe 10 W/kg Valeurs limites membres locaux 20 W/kg | P entrée = 923 mW (29,65 dBm) | |
6 Montage
6.1 Lieu de montage
Pour atteindre la portée maximale de l'antenneaucun objet perturbant ne doit se couver entre l'antenne et le tag à litre. Le fonctionnement de l'antenne est influencé par le type de fixation et l'environnement. Pour assurer un comportement optimal de l'antenneaucun objet conducteur ne doit se couver à proximite de l'antenne. Les valeurs suivantes indiquent les distances suffisantes :
La distance des grandes surfaces métalliques et du sol doit être au moins 70 cm (voir figure 1).
Si le montage devant une surface métallique ne peut pas être évitée, un dispositif de fixation peut être utilisé qui assure une distance de 12 cm précis entre l'arrière de l'antenne et la surface métallique (voir figure 2).
En cas de montage direct sur une surface métallique (par ex. une platine comme partie d'un dispositif de fixation) utiliser une platine métallique carrée de max. 16 × 16 cm (voir figure 3).
De plus, d'autres objets, par ex. recipients contenant des liquides à proximité immédiate du lieu de montage influencent la fonctionnalité de l'antenne.

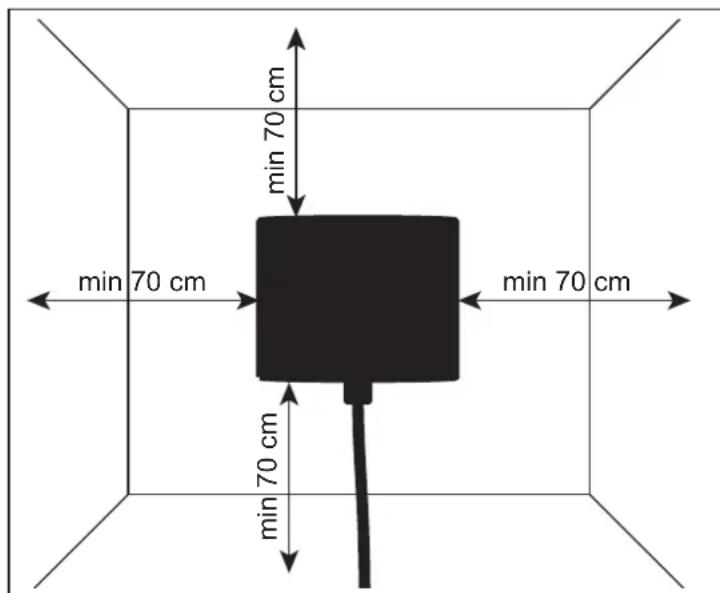

Figure 1: distances de tous les cots min. 70 cm Figure 2:
12 cm
préciés
entre l'antenne et la surface métallique
Figure 3: surface métallique avec max. 16cm× 16cm
Si les distances recommandées ne sont pas respectées, les caractéristiques de l'antenne changent. L'antenne doit être réévalué sur le lieu de montage. Pour ce faire la perturbation peut être déterminée et minimisée, par ex. via le niveau d'émission.

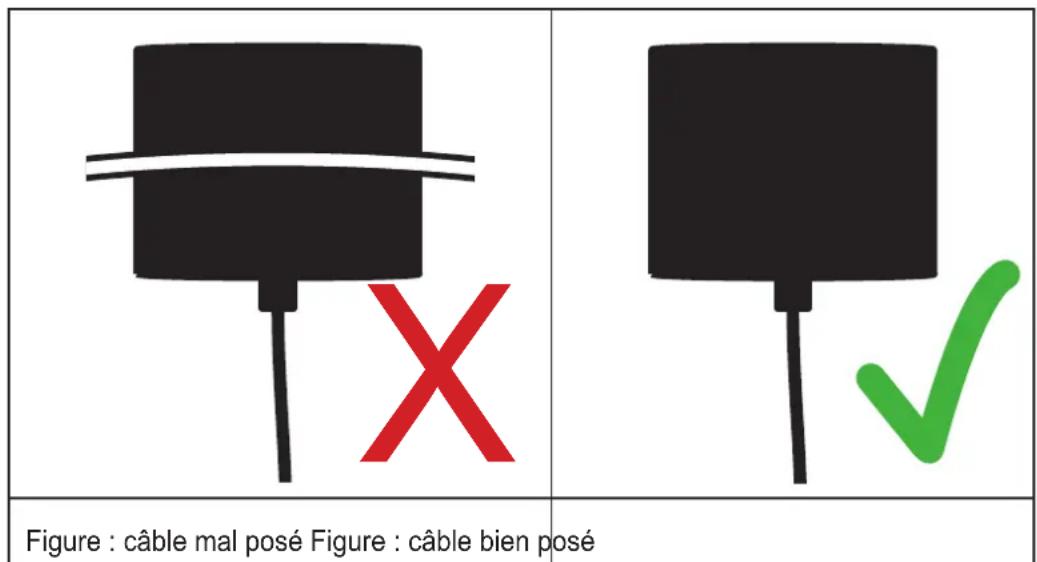

6.2 Pose des cables
Respecter les remarques suivantes lors de la pose des câbles :
- Poser les cables verticalement en s'éloignant de l'antenne (voir figure à droite).
- Eviter des bouches de cable autour de et sur l'antenne (voir figure à gauche).
7 Applications typiques
7.1 Industrie pharmaceutique
Les portées de lecture des antennes Low Range ANT810 / ANT910 permettent de sélectionner des produits pharmaceutiques individuels si bien que chaque médicament peut être suivi dans la production. comme les antennes Low Range s'accouplent sur tout via le champ magnétique, les tags peuvent être positionnés directement sur des bouteilles et des emballages blister.
Pour obtenir la performance optimale l'utilisation de l'antenne ANT810/ANT910 est recommandée avec des tags en forme de boucle.
7.2 Contrôle d'accès
En raison de la grande portée de lecture des antennes UHF, des applications pour systèmes d'accès ont, jusqu'à présent, eté réalisées via RFID HF. Les nouvelles antennes Low Range RFID UHF d'ifm peuvent aussi être utilisées pour cette application.
L'utilisation des tags en forme de boucle est recommendée en combinaison avec l'antenne Ultra Low Range ANT805. Les tags sont uniquement lus dans une portée définie par les antennes Low Range d'ifm. Ceci exclut des erreurs de lecture et la surveillance non désirée de personnes.
Les antennes Mid Range ANT820 / ANT920 sont commandées pour des systèmes d'accès tels que remonte-pente, bus et train. Il est ainsi possible de contrôler les billets à distance moyenne.
7.3 Industrie de l'automatisation
Les antennes Low Range peuvent être utilisées pour des applications d'automatisation RFID avec une portée de lecture définie et une grande sélectivité. Un grand avantage est la possibilité de détecter des tags pour champ lointain individuellement avec l'antenne ANT805 et de dire les mêmes tags sur d'autres stations de lecture avec une antenne Mid Range ou Wide Range sur une plus grande distance en mode multi tags.
7.4 Autres applications pour antennes Mid Range
Autres applications typiques pour les antennes Mid Range ANT820 / ANT920 :
- Applications logistiques avec montage sur des chariots élévateurs
- Applications de convoyage
- Applications de type portique pour la détéction de marchandises
- Applications multi-tags et tag unique
Pour l'utilisation des antennes respecter les règlements nationaux et les normes et directives en vigueur pour le lieu de montage.
8 Abréviations
Dans la notice les abréviations suivantes sont utilisées.
| Abréviation Description | |
| EN Norme française | |
| ERP | Effective Radiated Power Puisance apparente rayonnée |
| RFID Radio Frequency Identification | |
| DAS Débit d'absorption spécifique | |
| UHF Ultra High Frequency | |
| ETSI | European Telecommunications Standards Institute (Institut européen des normes de télécommunications) |
| FCC Federal Communications Commission (Commission fédérale des communications) | |
FR
9 Homologations
Le tableau suivant indique les homologations de l'antenne correspondante.
| Antenne FCC (90)2 - 928 MHz) ETSI (865 - 868 MHz) | |
| ANT805 X X | |
| ANT810 X | |
| ANT815 X X | |
| ANT820 X | |
| ANT830 X | |
| ANT910 X | |
| ANT920 X | |
| ANT930 X | |
| ANT860 X | |
| ANT960 X |
10 Maintenance, réparation et élimination
L'appareil ne contientaucun composant réparable.
Ne pas ouvrir l'appareil.
L'appareil ne doit être réparé que par le fabricant.
Respecter la reglementation du pays en vigueur pour la destruction ecologique de l'appareil.
