DTE965 - Système RFID IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DTE965 IFM au format PDF.
| Marque | IFM |
| Modèle | DTE965 |
| Type de produit | Appareil RFID compact |
| Fonctions principales | Lecture et écriture sans contact de tags RFID passifs, communication via Ethernet (protocoles IoT), configuration par serveur web |
| Fréquence de travail | 916,8 – 920,4 MHz |
| Puissance d'émission typique | 25,2 dBm EIRP (331 mW) |
| Type d'antenne | Rectangulaire |
| Alimentation | 24 V DC (TBTS), classe de protection III |
| Raccordement électrique | M12, Ethernet, alimentation PWR (broches 1-5) |
| Interface de communication | Ethernet 10/100 Mbps, TCP/IP, serveur HTTP |
| Indications LED | 1x LED Power (verte), 4x LED rampe de signalisation (jaune), 2x LED bus de terrain (verte/rouge) |
| Température de fonctionnement | Non spécifiée dans la notice (se référer à la fiche technique) |
| Indice de protection | Garanti uniquement avec connecteurs M12 serrés (1-1,5 Nm) |
| Montage | Possibilités : équerre E80335, dispositif de serrage E80336, barrettes E80337 ; montage sur métal possible avec précautions |
| Distance de montage entre appareils | Latérale > 0,3 m (alterné) ou > 6 m (simultané), frontale > 0,3 m (alterné) ou > 10 m (simultané) |
| Entretien et nettoyage | Utiliser un nettoyant à vitres pour les optiques ; ne pas ouvrir l'appareil |
| Sécurité | Respecter les consignes : personnel qualifié, mise hors tension avant raccordement, éviter les sources HF, ne pas utiliser à proximité de dispositifs médicaux |
| Réparabilité | Réparation uniquement par le fabricant ; élimination écologique selon réglementations nationales |
| Accessoires optionnels | Équerre de fixation E80335, dispositif de serrage E80336, barrettes de fixation E80337 |
| Réglages usine (Ethernet) | Adresse IP 192.168.0.79, passerelle 192.168.0.100, masque 255.255.255.0, DHCP désactivé |
| Homologations | Déclaration de conformité UE disponible sur www.ifm.com |
FOIRE AUX QUESTIONS - DTE965 IFM
Questions des utilisateurs sur DTE965 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système RFID au format PDF gratuitement ! Retrouvez votre notice DTE965 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DTE965 de la marque IFM.
MODE D'EMPLOI DTE965 IFM
Notice d'utilisation
Appareil RFID compact
DTE801
DTE802
DTE804
DTE805
DTE901
DTE902
DTE904
DTE905
DTE911
DTE912
DTE914
DTE915
DTE921
DTE922
DTE924
DTE925
DTE931
DTE932
DTE934
DTE961
DTE962
DTE964
DTE965
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
1.3 Notes légales 3
1.4 Information Open Source 4
2 Consignes de sécurité. 5
2.1 Cybersécurité 5
3 Usage prévu 7
3.1 Applications 7
4 Fourniture 8
5 Fonctions 9

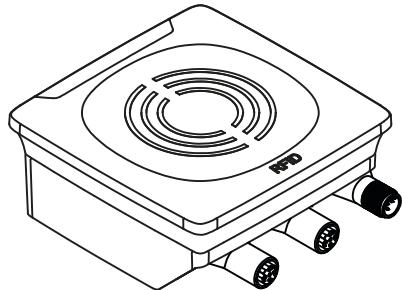

5.1 Aperçu des appareils 9
6 Montage 15
6.1 Instructions de montage pour des appareils 15
6.2 Instructions de montage pour des TAGs.... 15
6.3 Eliminer des perturbations.... 15
6.4 Conception mécanique 16
6.5 Possibilités de montage 16
6.5.1 Montage avec l'équerre de fixation E80432 17
6.5.2 Montage avec le dispositif de serrage E80431 17

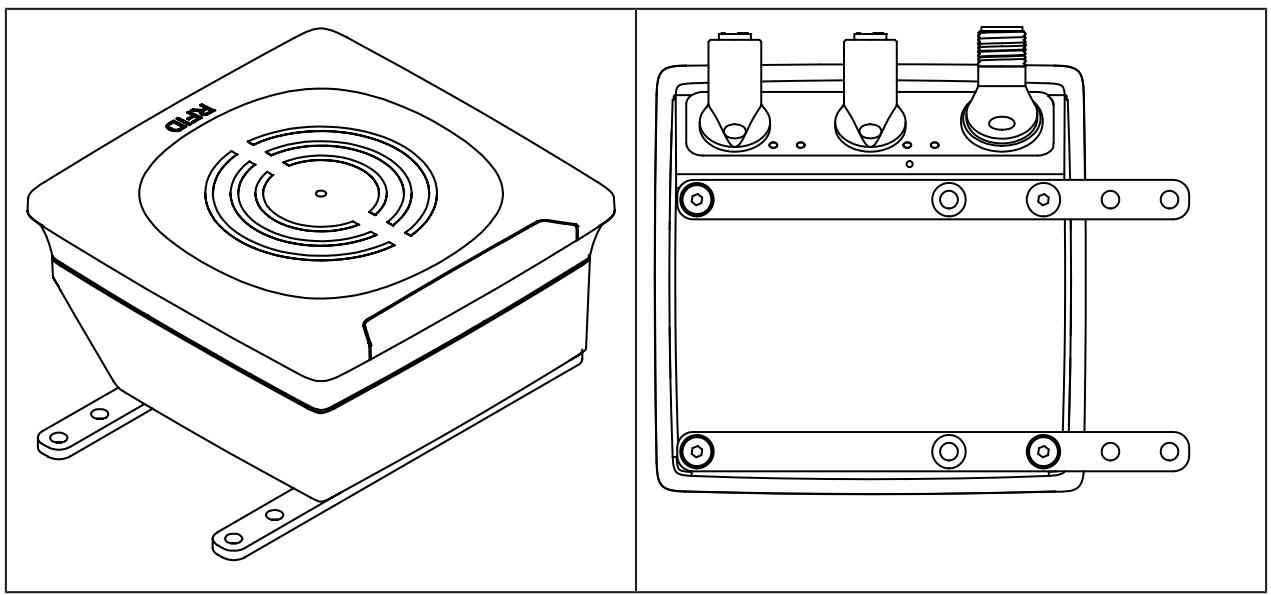

6.5.3 Montage avec les barrettes de fixation E80337.... 18

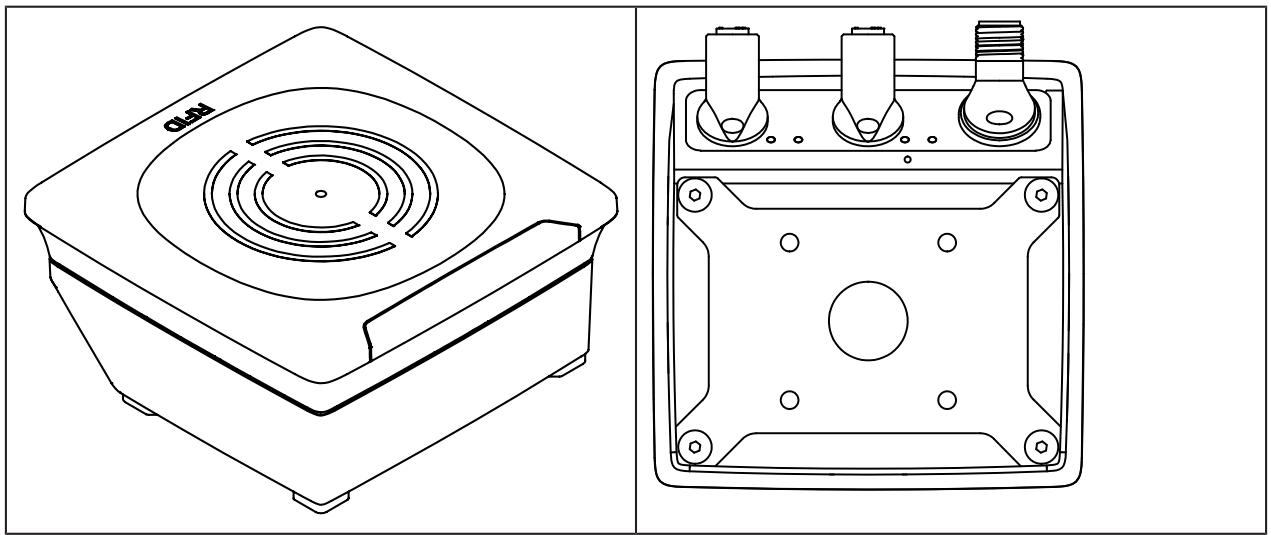

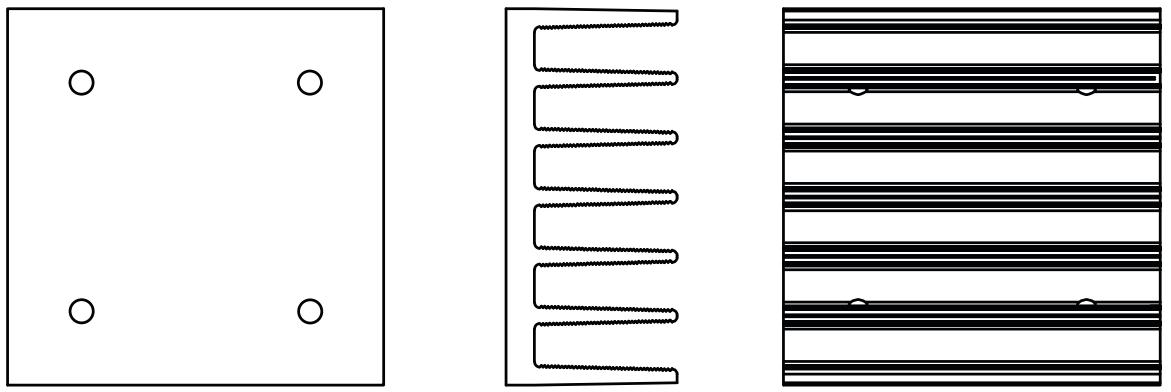

6.5.4 Montage avec le dissipateur thermique E80430 18
6.6 Distances de montage 19

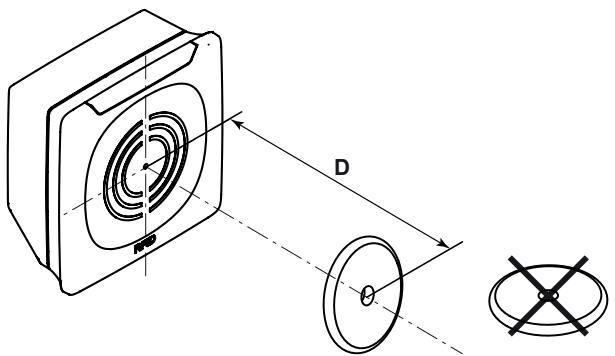

6.7 Positionner les TAGs 19
7 Raccordement électrique 20
7.1 Schéma de branchement 20

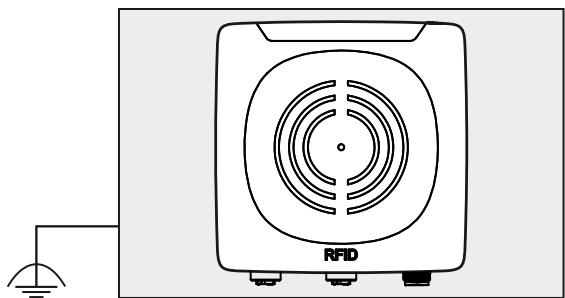

7.2 Connecter la terre fonctionnelle 21
8 Eléments de service et d'indication 22
8.1 Eléments d'indication DTE8x1 / DTE9x1 23
8.2 Eléments d'indication DTE8x2 / DTE9x2.... 24
8.3 Eléments d'indication DTE8x4 / DTE8x5 / DTE9x4 / DTE9x5 25
9 Maintenance, réparation et élimination 26
10 Homologations / normes 27
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action à effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :
AVERTISSEMENT
Avertissement de dommages corporels graves
▷ Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.
ATTENTION
Avertissement de dommages corporels légers à modérés
▷ Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
▷ Des dommages matériels sont possibles si l'avertissement n'est pas respecté.
1.3 Notes légales
© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.
Tous les noms de produits, images produit, sociétés ou autres marques sont la propriété de leurs titulaires :
• AS-i est la propriété d'AS-International Association
• CAN est la propriété de Robert Bosch GmbH, Allemagne
• CANopen est la propriété de CiA (CAN in Automation e. V.), Allemagne
- CODESYS™ est la propriété de CODESYS GmbH, Allemagne (→ www.codesys.com)
- Device
Net™ est la propriété d'ODVA™ (Open Device
Net Vendor Association), Etats-Unis
- Ether
Net/IP® est la propriété d'ODVA™ - EtherCAT® est une marque enregistrée et une technologie brevetée et agréée par Beckhoff Automation GmbH, Allemagne
- IO-Link® est la propriété de → PROFIBUS Nutzerorganisation e. V., Allemagne
- ISOBUS est la propriété d'AEF – Agricultural Industry Electronics Foundation e. V., Allemagne
- Microsoft® est la propriété de Microsoft Corporation, Etats-Unis
- Modbus® est la propriété de Schneider Electric SE, France
- PROFIBUS® est la propriété de PROFIBUS Nutzerorganisation e. V., Allemagne
- PROFINET® est la propriété de PROFIBUS Nutzerorganisation e. V., Allemagne
- Windows® est la propriété de Microsoft Corporation, Etats-Unis
1.4 Information Open Source
Pour plus d'informations sur l'Information Open Source, voir documentation.ifm.com.
2 Consignes de sécurité
Remarques générales
• L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace de l'appareil et des câbles contre l'endommagement.
Equipements radio
En général, les équipements radio ne doivent pas être utilisés à proximité de stations d'essence, de dépôts de carburants, d'usines chimiques ou de lieux où il existe des risques de détonation.
▶ Ne pas transporter et stocker de gaz, liquides inflammables ou de substances explosives près de l'appareil.
Perturbations d'appareils électroniques et médicaux
L'emploi de l'appareil peut affecter le bon fonctionnement des appareils électroniques qui ne sont pas correctement blindés.
▶ Mettre l'appareil hors tension à proximité des équipements médicaux.
▶ En cas de problèmes, contacter le fabricant de l'appareil.
2.1 Cybersécurité
Installation
L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.
▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique.
▶ S'assurer que seules les personnes autorisées ont accès à l'appareil, à ses interfaces et aux tags RFID.
Fonctionnement
▶ Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.
Maintenance
▶ Vérifier régulièrement si des mises à jour du logiciel sont disponibles pour l'appareil.
▶ Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.
Mise hors service
▶ Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
▶ Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.
Interface Ethernet
L'appareil ne dispose d'aucune protection intégrée contre les accès non autorisés.
▶ N'utiliser l'appareil que sur des réseaux fiables.
Exemples de réseaux fiables (selon CEI 62443-3-1, partie 5) :
- Réseaux internes d'entreprises (Local Area Networks - LANs)
- Réseaux gérés et sécurisés par le service informatique
- Systèmes de contrôle industriel (Industrial Control Systems - ICS)
- Réseaux pour le contrôle et la surveillance des processus industriels
- Les ICS sont isolés des autres réseaux
- Connexion point à point entre l'appareil et son partenaire de communication direct
▶ Définir le mot de passe du système lors de la première mise en service.
RFID
Les TAGs sont portables et peuvent être dupliqués.
▶ S'assurer que les TAGs sont utilisés dans un environnement sécurisé.
▶ Ne pas sauvegarder de données sensibles sur des TAGs non cryptés, par exemple des données personnelles ou financières.
Mise à jour du logiciel
Assurer l'intégrité et l'authenticité de la mise à jour du logiciel en prenant les mesures organisationnelles suivantes :
▶ Télécharger le nouveau fichier firmware sur un ordinateur portable/PC sécurisé.
▶ Calculer la valeur de hachage SHA-256 pour le fichier firmware téléchargé, www.ifm.com/cnt/product-security.
▶ Vérifier si la valeur de hachage calculée correspond à la valeur de hachage SHA-256 mise à disposition sur le site web d'ifm.
▶ Installer le fichier firmware sur l'appareil via une connexion sécurisée, par exemple une connexion point à point.
3 Usage prévu
L'appareil dispose d'un boîtier de contrôle et d'une tête de lecture/écriture et peut
- lire et écrire sans contact des TAG compatibles avec le système,
• être configuré via un serveur web, - seulement DTE8x1/DTE9x1 : communication avec le système de commande via PROFINET IO,
- seulement DTE8x2, DTE9x2 : communication avec le système de commande via Ether
Net/IP, - seulement DTE8x4, DTE9x4 : communication avec le système de commande via Ether
Net TCP/IP, - seulement DTE8x5, DTE9x5 : communication avec le système de commande via les protocoles Ether
Net IoT.
3.1 Applications
La sécurité de l'appareil est conçue pour l'emploi dans les conditions environnantes suivantes :
- Classe de protection 3 (TBTS / TBTP) et alimentation de l'appareil selon « limited energy » conformément à CEI 61010-1, chapitre 9.4. Isoler les circuits externes selon la figure 102 de CEI 61010-2-201.
• Utilisation en intérieur.
• Altitudes jusqu'à 2000 m. - Humidité relative de l'air jusqu'à 80 % au maximum, sans condensation.
• Degré de pollution 2.
Applications possibles
- Contrôle du flux de manutention dans des lignes de production,
- Gestion de magasin grâce à une détection automatique des produits stockés,
- Gestion de contenants, préparation de commandes ou suivi des produits fabriqués.
L'appareil ne doit être utilisé que dans les conditions environnantes indiquées dans la fiche technique.
4 Fourniture
• Appareil RFID compact
- Notice générale
- Notice homologation radio
L'appareil est livré sans accessoires de montage ni de raccordement.
Accessoires disponibles : www.ifm.com.
Le bon fonctionnement n'est pas assuré en cas d'utilisation d'accessoires d'autres fabricants.
5 Fonctions
Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile, l'énergie nécessaire à leur fonctionnement étant fournie par l'appareil RFID compact.
L'énergie est transférée via une onde électromagnétique. L'antenne du récepteur reçoit cette onde et la convertit en une tension qui alimente en énergie le support de données.
La puissance rayonnée est spécifiée pour les appareils en ERP (Effective Radiated Power/puissance rayonnée effective) et en EIRP (Effective Isotropic Radiated Power/puissance rayonnée isotrope effective). La formule suivante peut être utilisée pour convertir la valeur respective :
P [dBm EIRP] = P [dBm ERP] + 2,15 [dB]
5.1 Aperçu des appareils
DTE801
 | Référence : | DTE801 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFE HLRWPNUS04 | |
| Boîtier : | rectangulaire |
DTE802
 | Référence : | DTE802 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFE HLRWEIUS04 | |
| Boîtier : | rectangulaire |
DTE804
 | Référence : | DTE804 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFE HLRWENUS04 | |
| Boîtier : | rectangulaire |
DTE805
 | Référence : | DTE805 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFE HLRWITUS04 | |
| Boîtier : | rectangulaire |
DTE901
 | Référence : | DTE901 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWPNUS04 | |
| Boîtier : | rectangulaire |
DTE902
 | Référence : | DTE902 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWEIUS04 | |
| Boîtier : | rectangulaire |
DTE904
 | Référence : | DTE904 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWENUS04 | |
| Boîtier : | rectangulaire |
DTE905
| Référence : | DTE905 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWITUS04 | |
| Boîtier : | rectangulaire |
DTE911
| Référence : | DTE911 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWPNUS04 | |
| Boîtier : | rectangulaire |
DTE912
| Référence : | DTE912 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWEIUS04 | |
| Boîtier : | rectangulaire |
DTE914
| Référence : | DTE914 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWETUS04 | |
| Boîtier : | rectangulaire |
DTE915
| Référence : | DTE915 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWITUS04 | |
| Boîtier : | rectangulaire |
DTE921
| Référence : | DTE921 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWPNUS04 | |
| Boîtier : | rectangulaire |
DTE922
| Référence : | DTE922 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWEIUS04 | |
| Boîtier : | rectangulaire |
DTE924
| Référence : | DTE924 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWETUS04 | |
| Boîtier : | rectangulaire |
DTE925
| Référence : | DTE925 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWITUS04 | |
| Boîtier : | rectangulaire |
DTE931
| Référence : | DTE931 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWPNUS04 | |
| Boîtier : | rectangulaire |
DTE932
| Référence : | DTE932 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWEIUS04 | |
| Boîtier : | rectangulaire |
DTE934
| Référence : | DTE934 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWETUS04 | |
| Boîtier : | rectangulaire |
DTE961
 | Référence : | DTE961 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWPNUS04 | |
| Boîtier : | rectangulaire |
DTE962
 | Référence : | DTE962 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWEIUS04 | |
| Boîtier : | rectangulaire |
DTE964
 | Référence : | DTE964 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWETUS04 | |
| Boîtier : | rectangulaire |
DTE965
 | Référence : | DTE965 |
| Fonction : | Appareil RFID compact | |
| Désignation : | DTRUHFA HLRWITUS04 | |
| Boîtier : | rectangulaire |
6 Montage
INFORMATION IMPORTANTE
Champs électromagnétiques rayonnés
▷ L'appareil émet des ondes électromagnétiques à ultra-haute fréquence. En même temps, il est conforme aux valeurs limites spécifiques du pays pour la population et les employés.
▶ Mettre l'appareil hors tension à proximité des dispositifs médicaux.
6.1 Instructions de montage pour des appareils
Des appareils montés l'un à côté de l'autre s'influencent mutuellement s'ils ne sont pas configurés de manière correspondante.
En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appareils RFID.
Le montage d'un appareil en et sur métal réduit la distance lecture/écriture.
La proximité immédiate de sources d'émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l'appareil.
6.2 Instructions de montage pour des TAGs
Pour le montage en et sur métal, utiliser des TAGs prévus spécialement à cet effet.
Positionner le TAG dans la zone de la face active. Prendre en compte l'angle d'ouverture et la portée de travail (→ Fiche technique de l'appareil).
S'assurer que l'orientation de l'axe de l'appareil RFID correspond à l'axe du TAG.
6.3 Eliminer des perturbations
L'appareil génère un champ électromagnétique modulé dans les plages de fréquences suivantes :
DTE80x : 865-868 MHz
DTE90x : 902-928 MHz
DTE91x : 920–925 MHz
DTE92x : 915 - 928 MHz
DTE93x : 918,4 - 923 MHz
DTE96x : 916,8–920,4 MHz
Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres appareils RFID / UHF à proximité. S'il y a d'autres appareils RFID / UHF à proximité :
▶ Les distances de montage entre les appareils doivent être aussi grandes que possible.
▶ Utiliser le filtre RSSI.
▶ Faire fonctionner les appareils en alternance.
▶ Activer/désactiver le champ HF de l'appareil.
Le champ UHF est atténué s'il y a des personnes ou des objets (câbles, profilés métalliques, etc.) entre l'appareil et le TAG.
▶ Maintenir l'espace libre entre l'appareil et le TAG pendant le process de lecture ou d'écriture.
6.4 Conception mécanique
1 Face active
2 Raccords (orientables à 270°)
6.5 Possibilités de montage
L'appareil peut être monté sans ces accessoires.
▶ Pour le montage, utiliser les douilles filetées à l'arrière de l'appareil.
▷ Les vis nécessaires ne sont pas fournies avec l'appareil.
Aucun liquide ne doit s'accumuler sur les prises et les connecteurs raccordées.
▶ Monter l'appareil de préférence à la verticale, avec les raccords vers le bas.
▶ Faire passer les câbles de raccordement verticalement ou horizontalement vers le bas en les éloignant de l'appareil.
Fig. 1: Appareil monté verticalement avec les raccords vers le bas
6.5.1 Montage avec l'équerre de fixation E80432
6.5.2 Montage avec le dispositif de serrage E80431
La bride de fixation est utilisée pour monter l'appareil sur un cylindre de serrage. Cylindres de serrage compatibles :
• E21110 avec une tige de diamètre 12 mm
• E20795 avec une tige de diamètre 14 mm
• E21109 avec une tige de diamètre 14 mm
6.5.3 Montage avec les barrettes de fixation E80337
6.5.4 Montage avec le dissipateur thermique E80430
Fig. 2: Dissipateur thermique E80430
Le dissipateur thermique E80430 peut améliorer la dissipation de chaleur de l'appareil si
- l'appareil est utilisé dans des environnements à hautes températures,
- l'appareil est chargé par des tâches de calcul intensif.
Montage du dissipateur thermique :
▶ Monter le dissipateur thermique E80430 sur le dispositif de serrage E80431 ou l'équerre de fixation E80432.
▶ Monter le dispositif de serrage ou l'équerre de fixation sur l'appareil.
De plus, le dispositif de serrage E80336 et l'équerre de fixation E80335 sont disponibles. Les deux articles manquent les trous pour le dissipateur thermique E80430.
▶ Utiliser exclusivement le dispositif de serrage E80431 ou l'équerre de fixation E80432 pour le montage du dissipateur thermique E80430.
6.6 Distances de montage
| Mode de fonctionnement | Distance latérale (A) | Distance frontale (B) |
| Lecture et écriture pour une puissance d'émission de 100% (fonctionnement simultané) | >0,6 m | >0,6 m |
| Lecture et écriture pour une puissance d'émission de 100% (fonctionnement alterné) | >0,3 m | >0,3 m |
Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres appareils RFID / UHF à proximité. S'il y a d'autres appareils RFID / UHF à proximité :
▶ Les distances de montage entre les appareils doivent être aussi grandes que possible.
▶ Utiliser le filtre RSSI.
▶ Faire fonctionner les appareils en alternance.
▶ Activer/désactiver le champ HF de l'appareil.
6.7 Positionner les TAGs
Fig. 3: Positionner le TAG
▶ Orienter le TAG face à l'antenne dans l'axe.
▷ La distance « D » est indiquée dans la fiche technique.
Les TAGs sont également détectés à l'arrière de l'appareil. Pour éviter cela :
▶ Utiliser le filtre RSSI.
7 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Appareil de la classe de protection III (CP III).
L'alimentation électrique ne doit s'effectuer que via des circuits TBTP/TBTS.
▶ Avant le raccordement électrique mettre l'installation hors tension.
INFORMATION IMPORTANTE
L'indice de protection indiqué dans la fiche technique est garanti uniquement pour des connecteurs M12 suffisamment serrés. L'appareil peut être endommagé par des connecteurs M12 insuffisamment serrés.
▶ Visser les connecteurs M12 à l'appareil avec un couple de serrage de 1 à 1,5 Nm.
Utiliser des protections contre la traction pour les câbles raccordés à l'appareil.
7.1 Schéma de branchement
+Alimentation en tension PWR
▶ Raccorder l'appareil à une alimentation en tension via un câble de raccordement M12.
| Raccordement des broches | Schéma de branchement | |
 | 1 | 24 V DC |
| 2 | Entrée TOR / sortie 2 | |
| 3 | 0 V | |
| 4 | Entrée TOR / sortie 1 | |
| 5 | non utilisée |
Ethernet
▶ Raccorder l'appareil à un PC via un câble de raccordement Ethernet M12.
| Raccordement des broches | Schéma de branchement | |
 | 1 | TD+ |
| 2 | RD+ | |
| 3 | TD- | |
| 4 | RD- |
Pour un fonctionnement sans problèmes :
▶ Utiliser un câble de raccordement Ethernet M12 blindé.
Les paramètres suivants sont préréglés à la livraison :
| Paramètre | Réglage par défaut |
| Adresse IP | 192.168.0.79 |
| Adresse passerelle | 192.168.0.100 |
| Masque de sous-réseau | 255.255.255.0 |
| Autonégociation | On |
| DHCP | Off |
Les réglages peuvent être modifiés via le serveur web de l'appareil ou via un PC connecté.
Remise à zéro des paramètres Ethernet
Remettre les paramètres Ethernet aux réglages usine :
▶ Déconnecter tous les câbles de l'appareil.
▶ Appliquer un shunt électriquement conducteur entre les broches 2 et 4 sur la prise de raccordement « alimentation en tension PWR ».
▶ Raccorder l'appareil à l'alimentation en tension.
▷ Les LEDs de la rampe de signalisation (jaunes) s'allument l'une après l'autre. Ensuite, la LED 4 de la rampe de signalisation (jaune) clignote à 8 Hz.
▶ Enlever le shunt électriquement conducteur entre les broches 2 et 4 dès que les LEDs de la rampe de signalisation (jaunes) clignotent à 8 Hz.
▶ Mettre l'appareil hors tension et le raccorder de nouveau après 1 s.
▷ Les paramètres Ethernet sont remis à zéro.
7.2 Connecter la terre fonctionnelle
Pour un fonctionnement sans problèmes :
▶ Connecter l'appareil à un potentiel électrique de la terre libre de tension extérieure.
▶ Relier la platine de montage à la terre fonctionnelle
Fig. 4: Platine de montage avec appareil monté
Lorsque le dispositif est monté sur une platine de montage :
▶ Relier l'une des 4 vis de fixation situées à l'arrière de l'appareil à la platine de montage.
▶ Relier la platine de montage à un potentiel électrique de la terre libre de tension extérieure.
8 Eléments de service et d'indication
Fig. 5: LED rampe de signalisation et face active
1 1x LED Power (vert)
2 Face active
4x LED rampe de signalisation (jaune)
2x LED SF/BF ou LED Mod/Net (vert/rouge)
Selon l'appareil, les LED SF/BF ou les LED Mod/Net sont utilisées :
▷ DTE8x1/DTE9x1 : LED SF/BF (→ Eléments d'indication DTE8x1 / DTE9x1 ☐ 23)
▷ DTE8x2/DTE9x2 : LED Mod/Net (→ Eléments d'indication DTE8x2 / DTE9x2 □ 24)
▷ DTE8x4/DTE8x5/DTE9x4/DTE9x5 : LED SF/BF (→ Eléments d'indication DTE8x4 / DTE8x5 / DTE9x4 / DTE9x5 ☐ 25)
Fig. 6: Connexions avec LED
1 ETH2 ACT
2 ETH2 LINK
3 ETH1 ACT
4 ETH1 LINK
Le tableau suivant est valable pour tous les appareils.
| Etat | LED Power (verte) | LED rampe de signalisation (jaune) |
| Alimentation en tension ok (18 V ≤ UPWR ≤ 36 V) | activée | éteinte |
| Antenne (champ HF) est désactivée | clignote à 2 Hz | éteinte |
| TAG lu / écrit avec succès | activée | clignote 2x |
| Erreur lors de la lecture/écriture du TAG | activée | clignote rapidement |
L'intensité du signal de réception max. dépend du type de TAG.
En cas d'intensité importante du signal de réception du TAG, toutes les LED de la rampe de signalisation s'allument.
▷ Le comportement des LED de la rampe de signalisation est réglable.
LED LINK/ACT ETH1 / ETH2
| LED verte | LED jaune | Etat | Remarque |
| éteinte | éteinte | Aucune connexion à une interface Ethernet correspondante. | Etat de connexion : « No Link » |
| activée | éteinte | Connexion à l'interface Ethernet correspondante établie, aucun échange de données. | Etat de connexion : « Link », « No traffic » |
| activée | clignote sporadiquement | Connexion à l'interface Ethernet correspondante établie, échange de données en cours. | Etat de connexion : « Link », « Traffic » |
Indications LED spéciales
| LED | Etat | Remarque |
| LED Power (verte) allumée Les LED de la rampe de signalisation (jaunes) clignotent à 8 Hz. | L’appareil se trouve en mode service « système d’urgence démarré ». | Une mise à jour du firmware est nécessaire et peut être effectuée via le serveur web. |
| LED Power (verte) allumée Les LED de la rampe de signalisation (jaunes) clignotent à 8 Hz. | Erreur grave, l’appareil doit être retourné. | Défaut du matériel ou données permanentes dans l’appareil corrompues. |
| LED Power (verte) allumée Les LED de la rampe de signalisation (jaunes) s’allument l’une après l’autre. Ensuite, la LED 4 de la rampe de signalisation (jaune) clignote à 8 Hz. | Rétablissement des réglages d’usine. | - |
8.1 Eléments d'indication DTE8x1 / DTE9x1
Les tableaux suivants s'appliquent uniquement aux appareils DTE8x1 / DTE9x1.
LED SF
| LED rouge | LED verte | Etat | Remarque |
| éteinte | éteinte | aucune alimentation en tension | Vérifier l'alimentation en tension |
| éteinte | clignote | « Node flash test », généré par le contrôleur PROFINET IO | - |
| éteinte | activée | Mode de fonctionnement normal | - |
| clignote | éteinte | Défaut au niveau des voies | • Surcharge• Température• défaut interne |
| activée | éteinte | Défaut au niveau de l'appareil | • Sous-tension• Température |
| clignote | clignote | Auto-test | Phase de démarrage de l'appareil |
LED BF
| LED rouge | LED verte | Etat | Remarque |
| éteinte | éteinte | aucune alimentation en tension | Vérifier l'alimentation en tension |
| éteinte | clignote | Contrôleur PROFINET IO en mode STOP | - |
| éteinte | activée | Contrôleur PROFINET IO en mode RUN | - |
| clignote | éteinte | Connexion avec le contrôleur PROFINET IO établie, aucune configuration valable | ▶ Vérifier la configuration |
| activée | éteinte | Aucune connexion avec le contrôleur PROFINET IO | Vérifier la connexion |
| clignote | clignote | Auto-test | Phase de démarrage de l'appareil |
8.2 Eléments d'indication DTE8x2 / DTE9x2
Les tableaux suivants s'appliquent uniquement aux appareils DTE8x2 / DTE9x2.
LED Mod (état du module)
| LED rouge | LED verte | Etat | Remarque |
| éteinte | éteinte | aucune alimentation en tension | Vérifier l'alimentation en tension. |
| éteinte | clignote | disponibilité | L'appareil n'est pas configuré. Il n'y a aucun échange de données :► ▶ Vérifier si la connexion avec le scanner Ethernet/IP a été établie.► ▶ Vérifier si Configuration Assembly a été paramétré. |
| éteinte | activée | Fonctionnement normal | Connexion avec le scanner Ethernet/IP établie. L'appareil a été paramétré. L'échange de données est en cours. |
| clignote | éteinte | Erreur légère | Aucune connexion n'a été établie avec le scanner Ethernet/IP :► Vérifier l'alimentation en tension.► ▶ Vérifier la configuration de l'appareil. |
| activée | éteinte | Erreur grave | Erreur du logiciel /matériel de l'appareil :► Redémarrer l'appareil. ▷ Si l'erreur est toujours présente, envoyer l'appareil au service. |
| clignote | clignote | Auto-test | Phase de démarrage de l'appareil. |
LED Net (état du réseau)
| LED rouge | LED verte | Etat | Remarque |
| éteinte | éteinte | Aucune adresse IP ou aucune alimentation en tension | ▸ ▶ Vérifier l'alimentation en tension.▸ Si le DHCP est activé, vérifier l'accessibilité du serveur DHCP. |
| éteinte | clignote | Aucune connexion | L'appareil a reçu une adresse IP. Une connexion Ethernet/IP n'a pas été établie.▸ Vérifier la configuration de l'appareil à l'aide du scanner Ethernet/IP. |
| éteinte | activée | Connexion établie | Au moins une connexion Ethernet/IP à l'appareil a été établie. |
| clignote | éteinte | Timeout de la connexion | Un timeout a été trouvé avec une des connexions Ethernet/IP existantes.► ▶ Vérifier l’état de la connexion dans le scanner Ethernet/IP. |
| activée | éteinte | L’adresse IP existe déjà | La même adresse IP que celle de l’appareil a été trouvé dans le réseau Ethernet/IP.► ▶ Activer DHCP. |
| clignote | clignote | Auto-test | Phase de démarrage de l’appareil. |
8.3 Eléments d'indication DTE8x4 / DTE8x5 / DTE9x4 / DTE9x5
Les tableaux suivants s'appliquent uniquement aux appareils DTE8x4 / DTE8x5 / DTE9x4 / DTE9x5.
LED SF
| LED rouge | LED verte | Etat | Remarque |
| éteinte | éteinte | aucune alimentation en tension | Vérifier l'alimentation en tension. |
| éteinte | activée | Mode de fonctionnement normal | - |
| clignote | éteinte | Défaut au niveau des voies | • Surcharge• Température• défaut interne |
| activée | éteinte | Défaut au niveau de l'appareil | • Sous-tension• Température |
| clignote | clignote | Auto-test | Phase de démarrage de l'appareil. |
LED BF
| LED rouge | LED verte | Etat | Remarque |
| éteinte | éteinte | aucune alimentation en tension | Vérifier l'alimentation en tension |
| éteinte | clignote | Connexion avec le contrôleur hôte établie, aucun échange de données | - |
| éteinte | activée | Connexion avec le contrôleur hôte établie, échange de données en cours | - |
| clignote | éteinte | Connexion avec le contrôleur hôte établie, aucune configuration valable | Vérifier la configuration |
| activée | éteinte | Aucune connexion vers le contrôleur hôte | Vérifier la connexion |
| clignote | clignote | Auto-test | Phase de démarrage de l'appareil |
9 Maintenance, réparation et élimination
L'appareil est sans maintenance.
▶ En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
▶ Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.
10 Homologations / normes
La déclaration de conformité UE, les homologations et les certificats spécifiques aux pays sont disponibles sur : → www.ifm.com
Notes relatives aux homologations : → Notice d'emballage
- 1 REMARQUES PRÉLIMINAIRES
- 1.1 SYMBOLES UTILISÉS
- 1.2 AVERTISSEMENTS
- 1.3 NOTES LÉGALES
- 1.4 INFORMATION OPEN SOURCE
- 2 CONSIGNES DE SÉCURITÉ
- 2.1 CYBERSÉCURITÉ
- 3 USAGE PRÉVU
- 3.1 APPLICATIONS
- 4 FOURNITURE
- 5 FONCTIONS
- 5.1 APERÇU DES APPAREILS
- 6 MONTAGE
- 6.1 INSTRUCTIONS DE MONTAGE POUR DES APPAREILS
- 6.2 INSTRUCTIONS DE MONTAGE POUR DES TAGS
- 6.3 ELIMINER DES PERTURBATIONS
- 6.4 CONCEPTION MÉCANIQUE
- 6.5 POSSIBILITÉS DE MONTAGE
- 6.5.1 MONTAGE AVEC L'ÉQUERRE DE FIXATION E80432
- 6.5.2 MONTAGE AVEC LE DISPOSITIF DE SERRAGE E80431
- 6.5.3 MONTAGE AVEC LES BARRETTES DE FIXATION E80337
- 6.5.4 MONTAGE AVEC LE DISSIPATEUR THERMIQUE E80430
- 6.6 DISTANCES DE MONTAGE
- 6.7 POSITIONNER LES TAGS
- 7 RACCORDEMENT ÉLECTRIQUE
- 7.1 SCHÉMA DE BRANCHEMENT
- 7.2 CONNECTER LA TERRE FONCTIONNELLE
- 8 ELÉMENTS DE SERVICE ET D'INDICATION
- 8.1 ELÉMENTS D'INDICATION DTE8X1 / DTE9X1
- 8.2 ELÉMENTS D'INDICATION DTE8X2 / DTE9X2
- 8.3 ELÉMENTS D'INDICATION DTE8X4 / DTE8X5 / DTE9X4 / DTE9X5
- 9 MAINTENANCE, RÉPARATION ET ÉLIMINATION
- 10 HOMOLOGATIONS / NORMES
Marque : IFM
Modèle : DTE965
Catégorie : Système RFID
