DTA201 - Système RFID IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système RFID - Tête de lecture (lecture seule)
Référence	DTA201
Marque	IFM
Dimensions	40 x 40 x 54 mm (L x l x H)
Poids	Env. 50 g
Matériau du boîtier	Plastique
Indice de protection	IP67 (selon données techniques)
Alimentation	Via réseau AS-i (24 V TBTP/TBTS)
Puissance d'émission max.	200 mW
Fréquence	13,56 MHz (HF)
Interface de communication	AS-i (profil 7.4)
Connectique	Connecteur M12 mâle 4 broches
Fonctions principales	Lecture sans contact de tags RFID passifs, transmission des données via AS-i
Distances de lecture typiques	Jusqu'à 65 mm selon tag (non encastré), 45 mm (encastré dans métal)
Température de fonctionnement	-25°C à +70°C
Possibilité d'écriture	Non (modèle DTA201 lecture seule)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas ouvrir l'appareil
Sécurité	Respecter les distances de montage ; mise hors tension avant intervention ; utilisation par personnel qualifié
Pièces détachées et réparabilité	Réparation uniquement par le fabricant ; pas de pièces détachées disponibles
Homologations	CE, FCC, IC, cULus, IDA Singapour, etc.

FOIRE AUX QUESTIONS - DTA201 IFM

Quelle est la différence entre le DTA201 et le DTA200 ?

Le DTA200 est une tête de lecture/écriture (DTLF MCRWASUS01), tandis que le DTA201 est une tête de lecture seule (DTSLF MCROASUS01).

Quels tags RFID sont compatibles avec le DTA201 ?

Le DTA201 est compatible avec les tags passifs IFM de la série E803xx (ex. E80311, E80317). La distance de lecture varie selon le tag et l'environnement.

Comment installer le DTA201 sur un réseau AS-i ?

Raccordez le connecteur M12 au réseau AS-i. L'alimentation se fait via le bus. L'adressage s'effectue avec une unité d'adressage ou le maître AS-i (adresse de 1 à 31). Le profil par défaut est 7.4.

Quelles sont les distances minimales entre deux têtes de lecture ?

Pour le DTA201, en mode lecture seule : distance latérale ≥ 150 mm et distance frontale ≥ 150 mm. En mode lecture/écriture (si utilisé avec un modèle compatible), ≥ 300 mm.

Le DTA201 peut-il être monté encastré dans du métal ?

Oui, mais cela réduit la distance de lecture. Par exemple, avec un tag E80319, la distance passe de 65 mm (non encastré) à 45 mm (encastré).

Que signifient les LED sur le DTA201 ?

LED verte : tension d'alimentation OK. LED jaune : tag lu avec succès (impulsion) ou tag toujours présent (fixe). LED rouge : défaut de communication AS-i.

Comment orienter le tag par rapport à la tête ?

L'axe de l'antenne du tag doit correspondre à l'axe de la bobine de la tête. Le symbole d'antenne sur la face active indique le milieu de la bobine ; alignez-le avec le centre du tag.

Quelle est la puissance d'émission maximale du DTA201 ?

La puissance d'émission maximale est de 200 mW.

Le DTA201 est-il compatible avec les maîtres AS-i anciens ?

Oui, il utilise le profil AS-i 7.4. Les maîtres M3 ou M4 détectent automatiquement l'appareil. Pour les versions antérieures, vérifiez la compatibilité.

Comment nettoyer le DTA201 ?

Nettoyez l'extérieur avec un chiffon sec et non pelucheux. N'utilisez pas de solvants. L'appareil ne doit pas être ouvert.

MODE D'EMPLOI DTA201 IFM

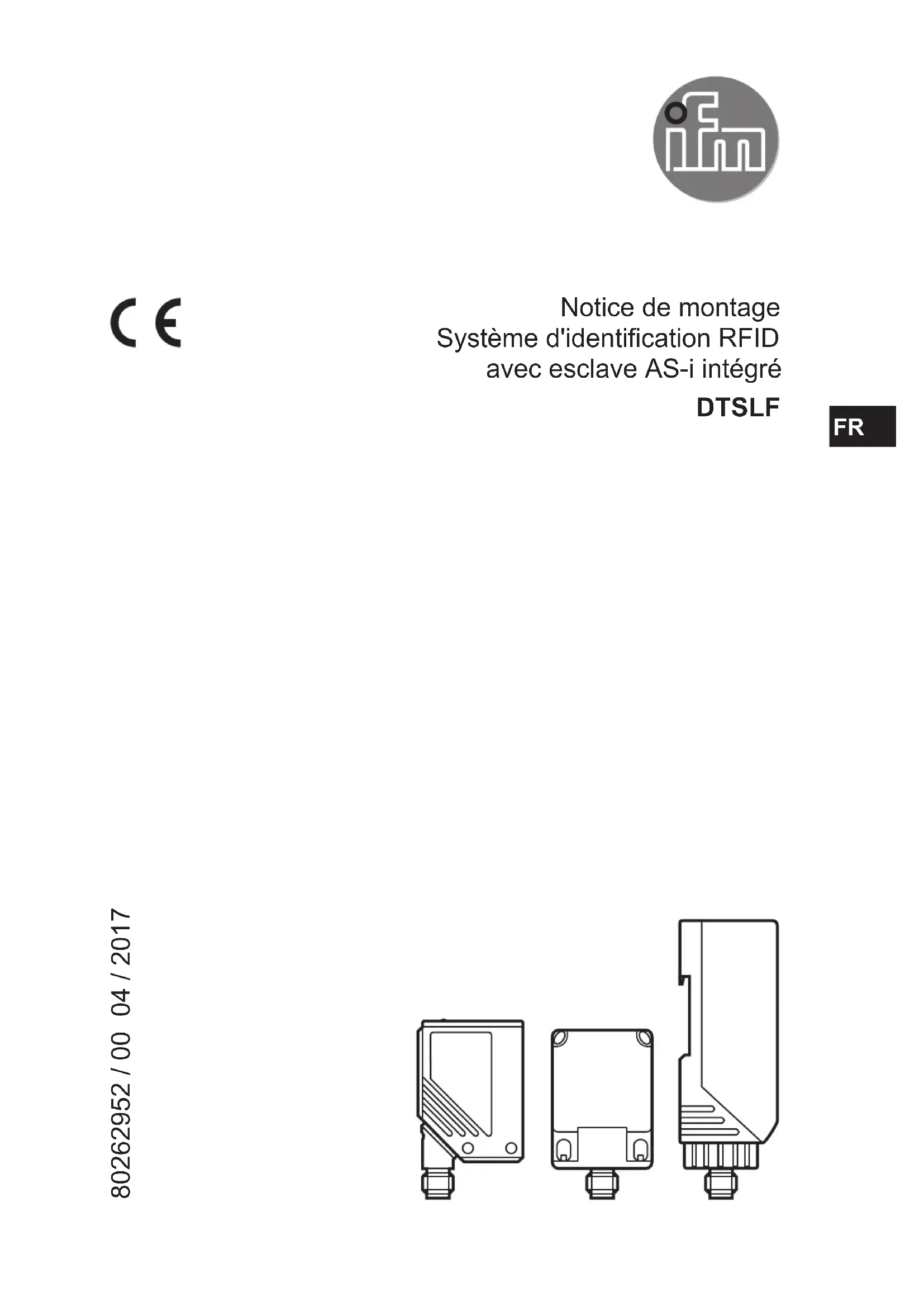

Notice de montage Système d'identification RFID avec esclave AS-i intégré

DTSLF

FR

Contenu

1 Remarque préliminaire 4

1.1 Symboles utilisés 4

2 Consignes de sécurité 4

2.1 Général 4
2.2 Equipements radio 5
2.3 Perturbations d'appareils electroniques et medicaux 5

3 Fonctionnement et caractéristiques 5
4 Fonction 5

4.1 Principe de fonctionnement 5
4.2 Aperçu des types 6

5 Montage 7

5.1 Notices de montage générales 7
5.2 Remarques sur le montage des TAG 7
5.3DTA10x 8

5.3.1 Fixation 8
5.3.2 Distances de montage 8
5.3.3 Positionnement des TAG 9
5.3.4 L'orientation des TAG 9
5.3.5 Distances de lecture/écriture 10

5.4DTA20x 10

5.4.1 Conception mecanique 10
5.4.2 Orientation de la face active 11
5.4.3 Fixation 11
5.4.4 Distances de montage 12
5.4.5 Positionnement des TAG 12
5.4.6 L'orientation des TAG 13
5.4.7 Distances de lecture/écriture 13

5.5DTA30x 14

5.5.1 Fixation 14
5.5.2 Distances de montage 14
5.5.3 Positionnement des TAG 15
5.5.4 L'orientation des TAG 15
5.5.5 Distances de lecture/écriture 15
5.5.6 Orienter l'insert du connecteur 16

6 Raccordement electrique 17

6.1 Schema de branchement 17
6.2 Distance minimale entre le cable AS-i et le boitier 17

6.2.1 DTA10x 17
6.2.2 DTA20x 18
6.2.3 DTA30x 18

6.3 cULus 19

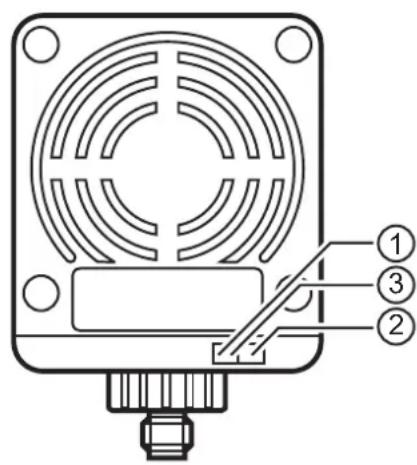

7 Eléments de visualisation 19

7.1 Fonctionnement lecture (réglage de base) 19
7.2 Fonctionnement écriture (uniquement DTA100, DTA200 et DTA300)......20

8 Fonctionnement 20

8.1 Reglages de base dans le réseau AS-i 20
8.2 Adressage 20
8.3 Représentation des valeurs analogiques 21
8.4 Affectation des bits de données 21
8.5 Représentation des valeurs codées par des bits de données D16...D1 ....21
8.6 Fonctions supplémentaires selon le profil AS-i 7.4 22

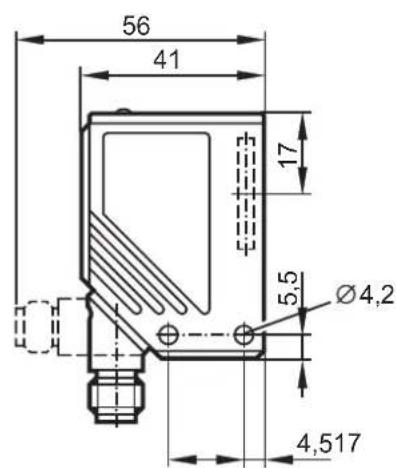

9 Dimensions. 23

9.1DTA10x 23
9.2DTA20x 23
9.3DTA30x 24

10 Données techniques 24
11 Maintenance, réparation et élimination 24
12 Homologations/normes 24

12.1.1 Aperçu 24
12.1.2 Europe 24
12.1.3 Etats-Unis 25
12.1.4 Canada 25
12.1.5 Taiwan 25
12.1.6 Australie 26
12.1.7 Singapour 26
12.1.8 Déclaration de conformité CE 26

1 Remarque préliminaire

Ce document s'applique à tous les apparciels DTSLF.

Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit.

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience - d'apercevoir des risques et d'éviter des dangers potentiels qui pouraient être causés par le fonctionnement ou la maintenance de l'appareil.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement. Garder ce document pendant tout le temps d'emploi de l'appareil.

1.1 Symboles utilisés

Action à faire
Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

2 Consignes de sécurité

2.1 Général

Respecter les indications de cette notice. Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.

Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur. La personne qui installe l'appareil en est responsable.

L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation.

Metre l'appareil hors tension en externe avant toute manipulation.

En cas de mauvais fonctionnement de l'appareil ou en cas de doute contacter le fabricant. Les interventions sur l'appareil peuvent avoir des conséquences graves

pour la sécurité des personnes et des installations. Elles ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie.

2.2 Equipements radio

En général, les équipements radio ne doivent pas etre utilisés a proximite de stations d'essence, de depots de carburants, d'usines chimiques ou de lieux ou il existe des risques de détonation.

• Ne pas transporter et stocker de gaz, liquides inflammables ou de substances explosives près de l'appareil.

2.3 Perturbations d'appareils électroniques et Médicaux

L'emploi de l'appareil peut affecter le bon fonctionnement des apparêls électroniques qui ne sont pas correctement blindés.

Mettre l'appareil hors tension a proximite des équipements medicaux.
En cas de problèmes, contacter le fabricant de l'appareil correspondant.

3 Fonctionnement et caractéristiques

Le système d'identification RFID DTSLF et utilisé pour生存 et/ou écrire sans contact des étiquettes électroniques RFID (TAG) qui sont compatibles avec le système.

Les données sont converties en valeurs TOR codées et mises à la disposition au niveau A.P.I. (maître AS-i, système de commande ou hôte).

Examples dapplications :

• Contrôle du flux de manutention dans des lignes de production
• Gestion de magasin grâce à une détction automatique des produits stockés
• Gestion de cuves, préparation de commandes ou traçabilité des produits fabriqués

4 Fonction

4.1 Principe de fonctionnement

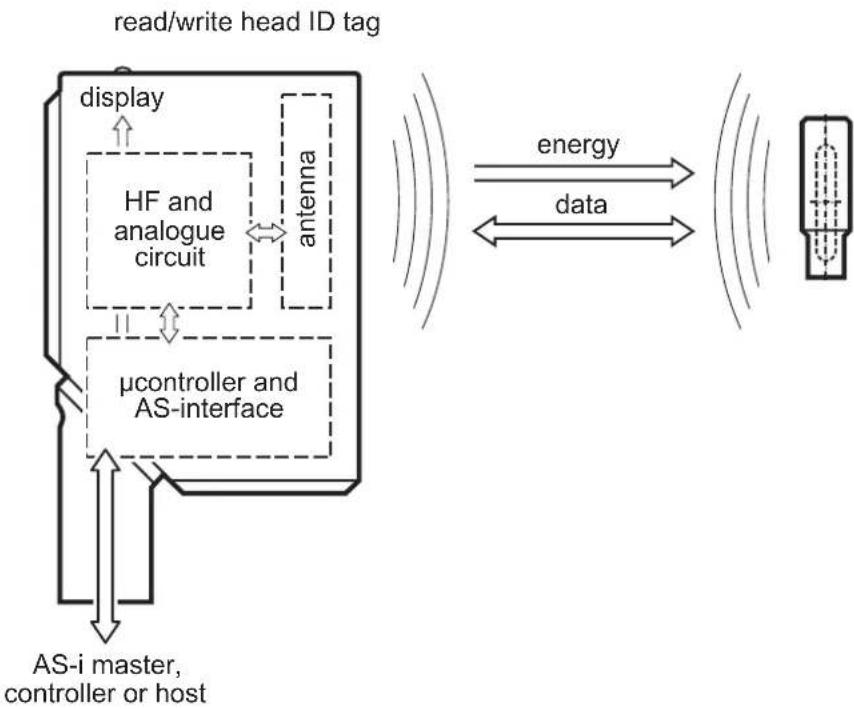

Les TAG sont passifs, l'énergie nécessaire à leur fonctionnement étant fournie par la tête de lecture/écriture.

Le principe physique du transfert de l'énergie repose sur le couplage inductif. La bobine de l'antenne intégrée dans la tête de lecture/écriture génére un champ magnétique qui pénétre en partie la bobine de l'antenne du TAG. Une tension est générae par induction qui alimente le support de données en énergie.

Fonctionnement (exemple tete de lecture/écriture DTA100 et TAG E80301)

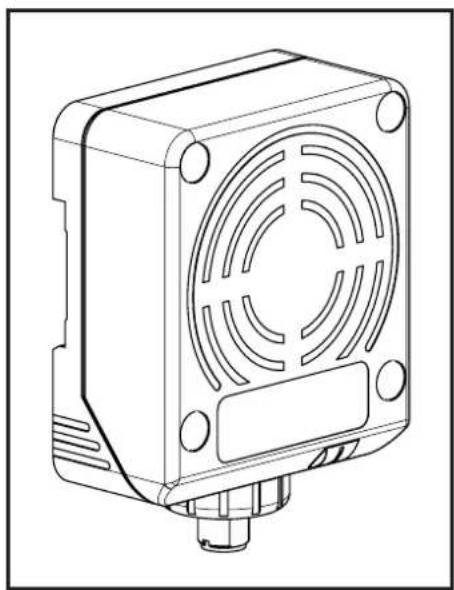

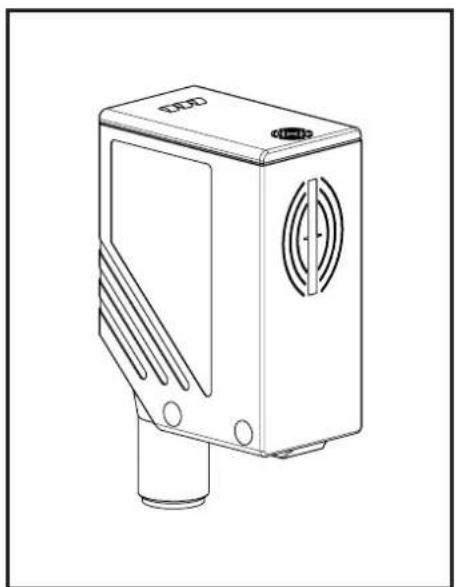

4.2 Aperçu des types

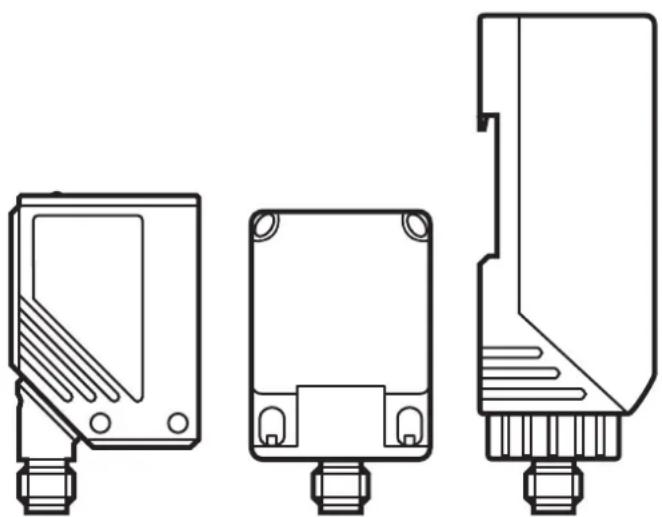

DTA10x DTA20x DTA30x

Référence	Fonction Désignation H	x L x P	[mm]	Puisance d'émission maximale:
DTA100 tête de lecture/écriture DTLF AARWASUS01			55 x 24 x 41	200 mW
DTA101 tête de lecture DTSLF AAROASUS01
DTA200 tête de lecture/édriture DTLF MCRWASUS01			40 x 40 x 54	200 mW
DTA201 tête de lecture DTSLF MCROASUS01
DTA300 tête de lecture/édriture DT$LF DCRWASUS01			92 x 80 x 40	200 mW
DTA301 tête de lecture DTSLF DCROASUS01

5 Montage

5.1 Notices de montage générales

En cas de montage de plusieurs systèmes respecter les distances minimales entre les têtes de lecture/écriture.

Le montage encastré d'une tête de lecture/écriture dans le métal réduit la distance de lecture/écriture.

A proximé immediate des sources d'émission HF, par ex. des transformateurs de soudure ou des convertisseurs, le fonctionnement des têtes de lecture/écriture peut être affecté considérablement.

Des informations sur les accessoires de montage sont disponibles sur notre site web à: www.ifm.com

5.2 Remarques sur le montage des TAG

Le montage des TAG en/sur métal réduit la distance lecture/écriture.

Pour le positionnement des TAG les têtes de lecture/écriture sont fournies avec un symbole d'antenne sur la face active. Il marque le milieu de la bobine de l'antenne intégrée et doit correspondre au milieu du TAG.

L'orientation de l'axe de l'antenne de la tete de lecture/écriture doit correspond à l'axe de la bobine du TAG.

Des remarques sur le positionnement optimal des TAG disponibles et sur le montage dans le métal sont disponibles sur notre site web à: www.ifm.com

5.3 DTA10x

5.3.1 Fixation

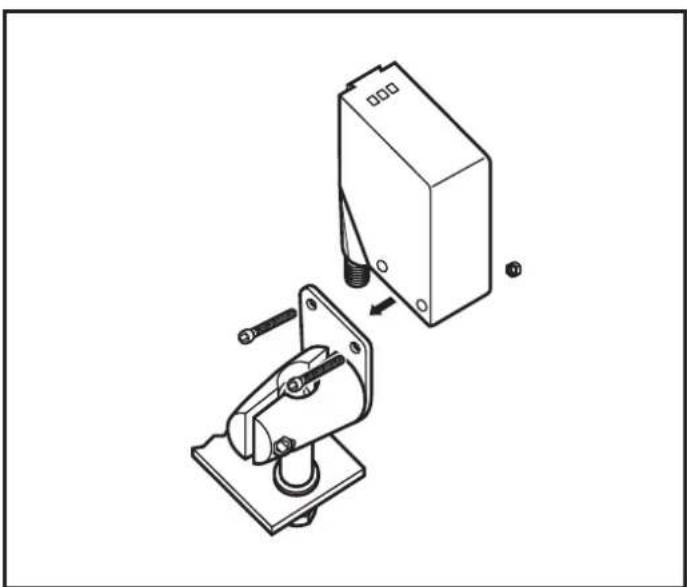

La fixation se fait par 2 vis M4 et écrous ou par une équerre.

exampie de montage E20898 exemple de montage E20901

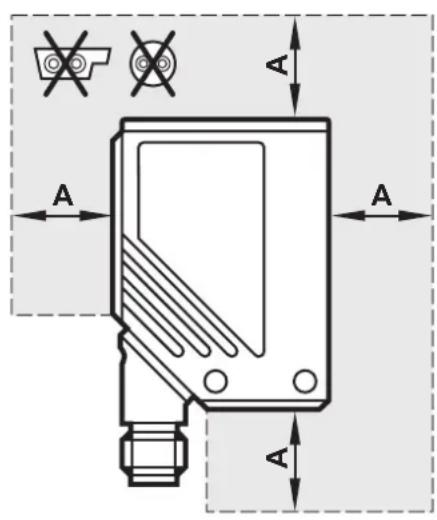

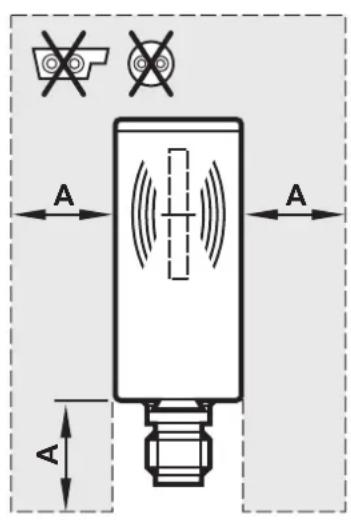

5.3.2 Distances de montage

Mode de fonctionnement Distance latérale (A) Distance frontale (B)
Seulement lecture ≥ 200 mm ≥200 mm
Lecture et écriture ≥ 400 mm ≥400 mm

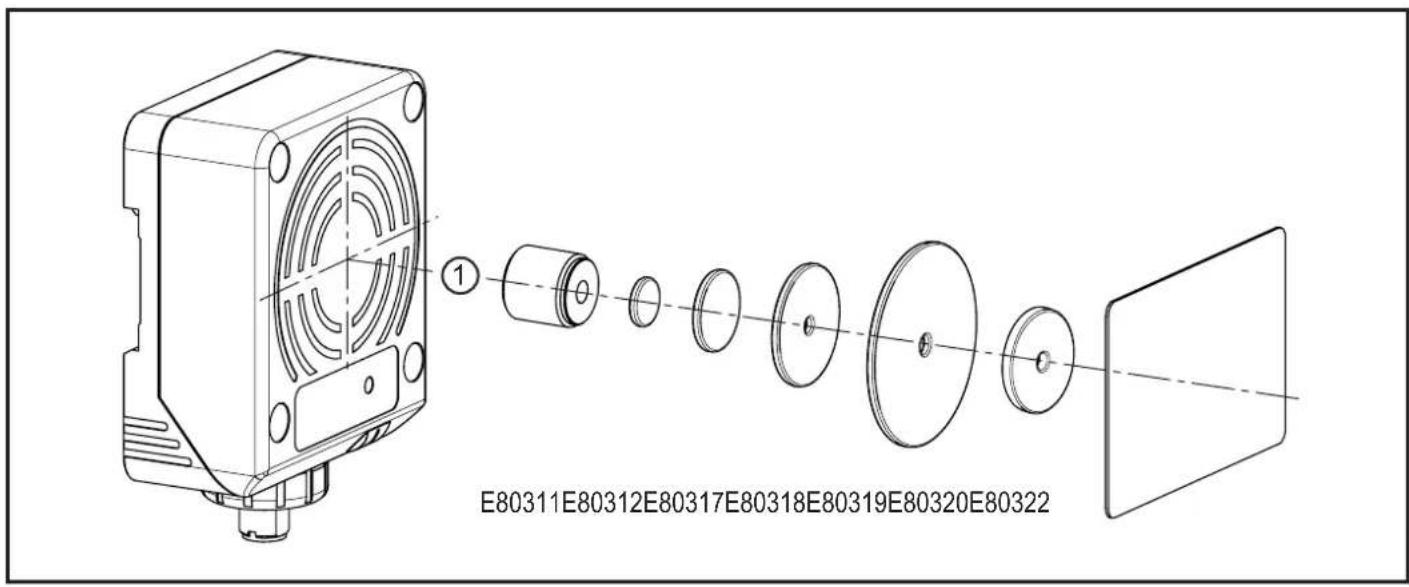

5.3.3 Positionnement des TAG

1: face avant
2: au dessus de la tete

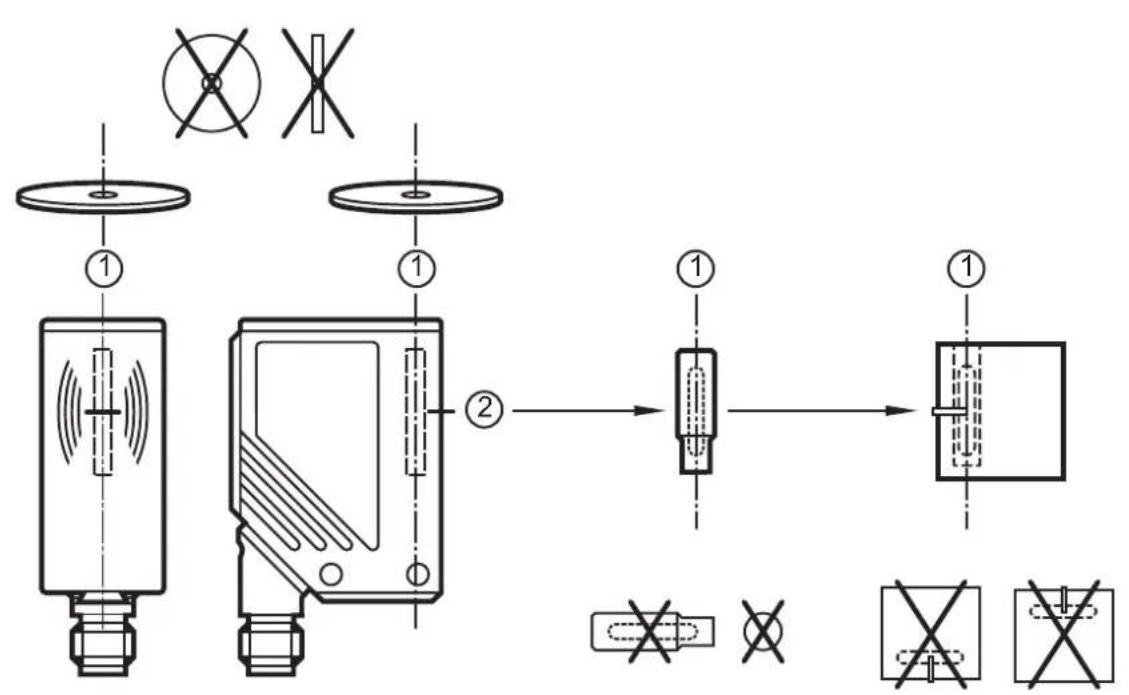

5.3.4 L'orientation des TAG

1:axe de l'antenne DTA10x = axe du TAG
2: milieu de l'antenne DTA10x = milieu du TAG

5.3.5 Distances de lecture/écriture

TAG Type Positionnements Lecture Ecriture
E80301		face avant	20 10
E80302 20 10
E80311		au dessus de la tête	5...20
			8*
E80312 5...20
E80317 10...28
E80318 15...40
E80319 20...60	60 20...50
E80320 18...60
E80322 15...40

Toutes les indications s'appliquent à des process lecture/écriture statiques. Sauf indications contraires, elles se réferent au montage du TAG dans un environnement non-métallique. Toutes les indications en mm.

*) montage du TAG encastré dans le métal

5.4 DTA20x

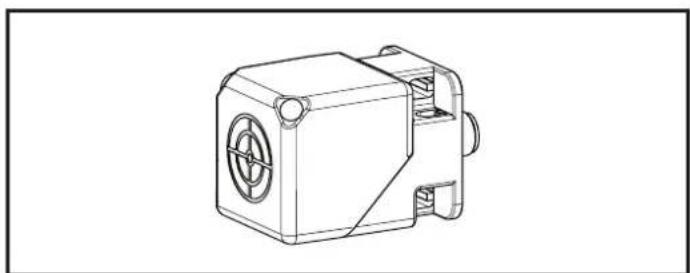

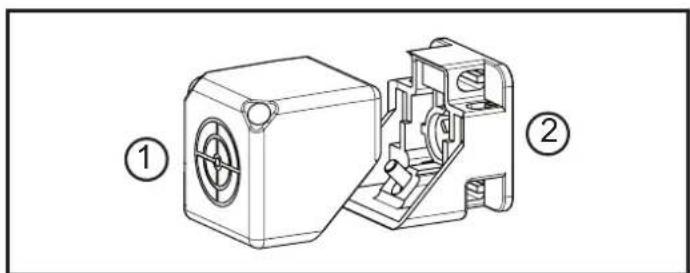

5.4.1 Conception mécanique

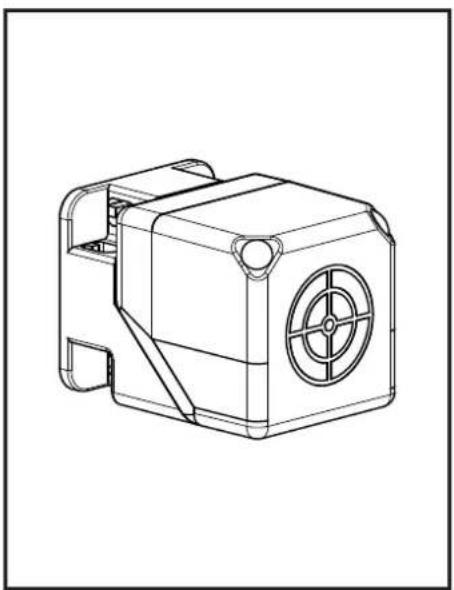

A la livraison, la face active est orientée vers l'avant.

1: tête d'antenne (orientable)
2: accessoire de fixation

a la livraison

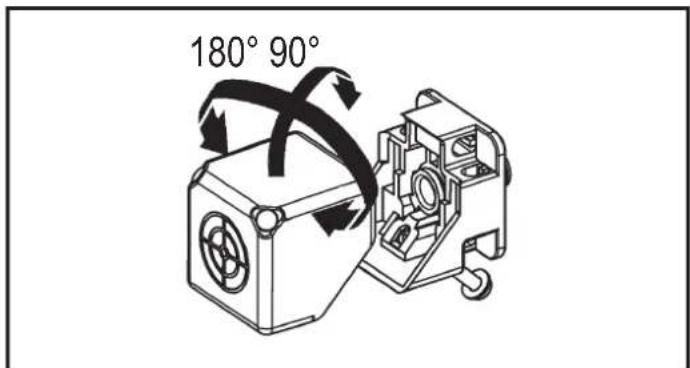

5.4.2 Orientation de la face active

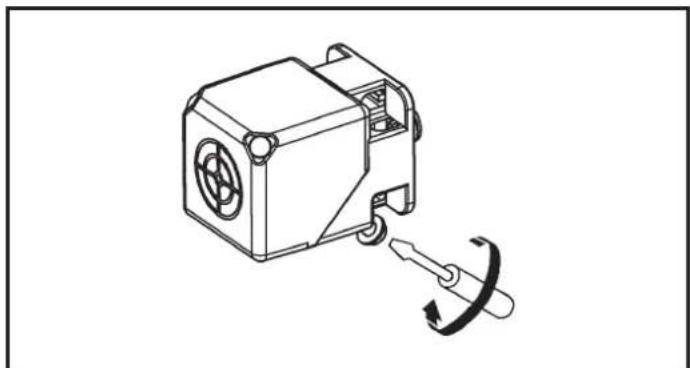

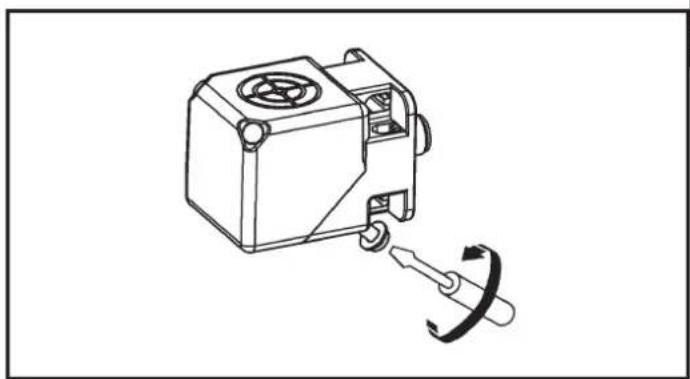

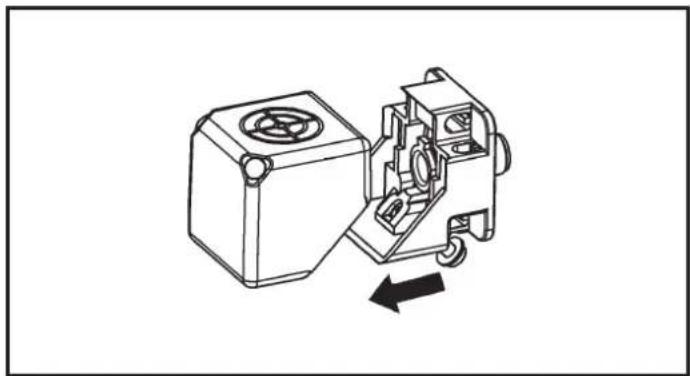

1. Desserrer la vis. 2. Séparer la tête d'antenne de l'accessoire

de fixation et la tourner.

1. Placer l'accessoire de fixation sur la tete d'antenne.

2. Serrer la vis.

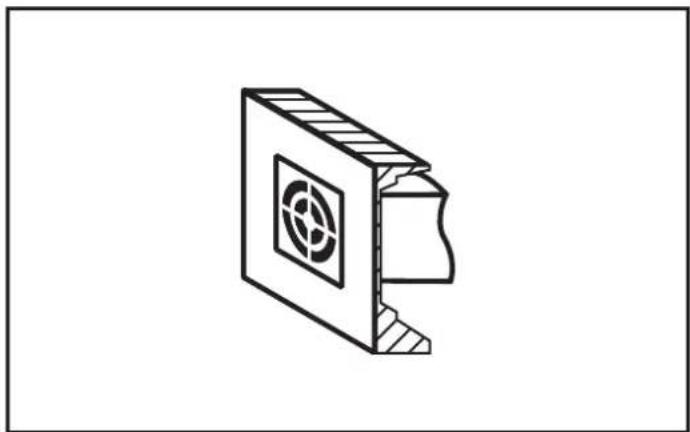

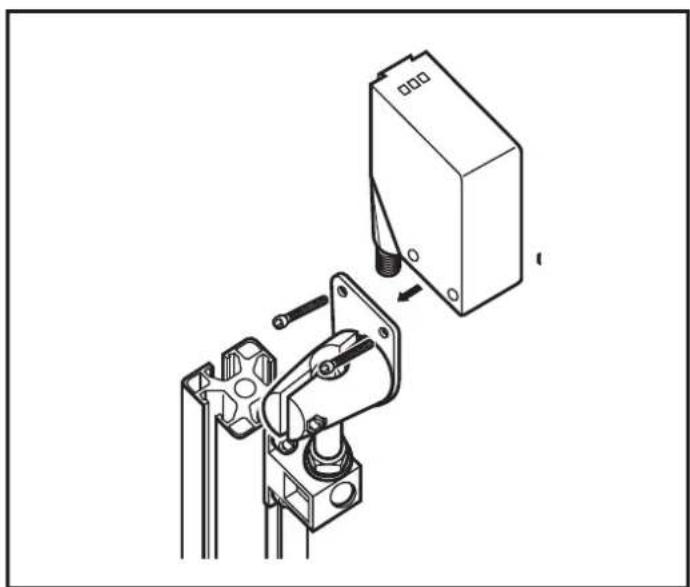

5.4.3 Fixation

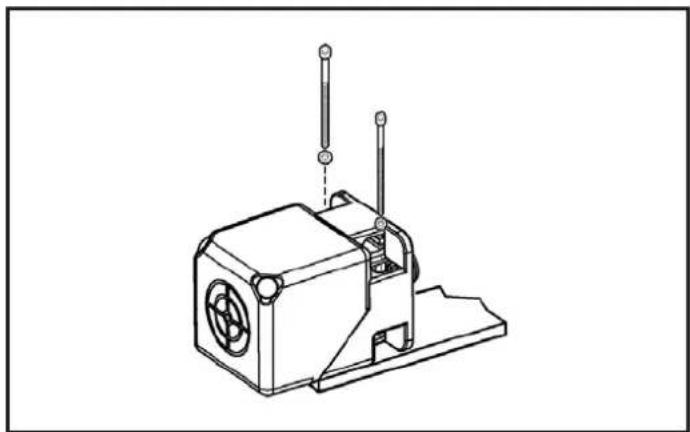

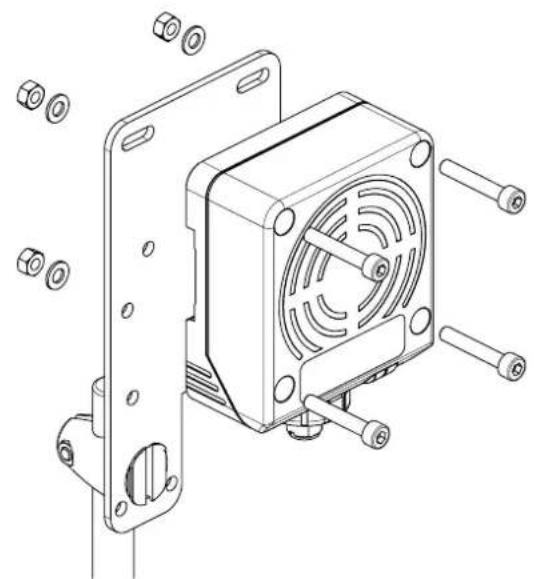

La fixation se fait par 2 vis M4 et écrous ou par une équerre.

Auchoixencastreounon.

non encastré encastré

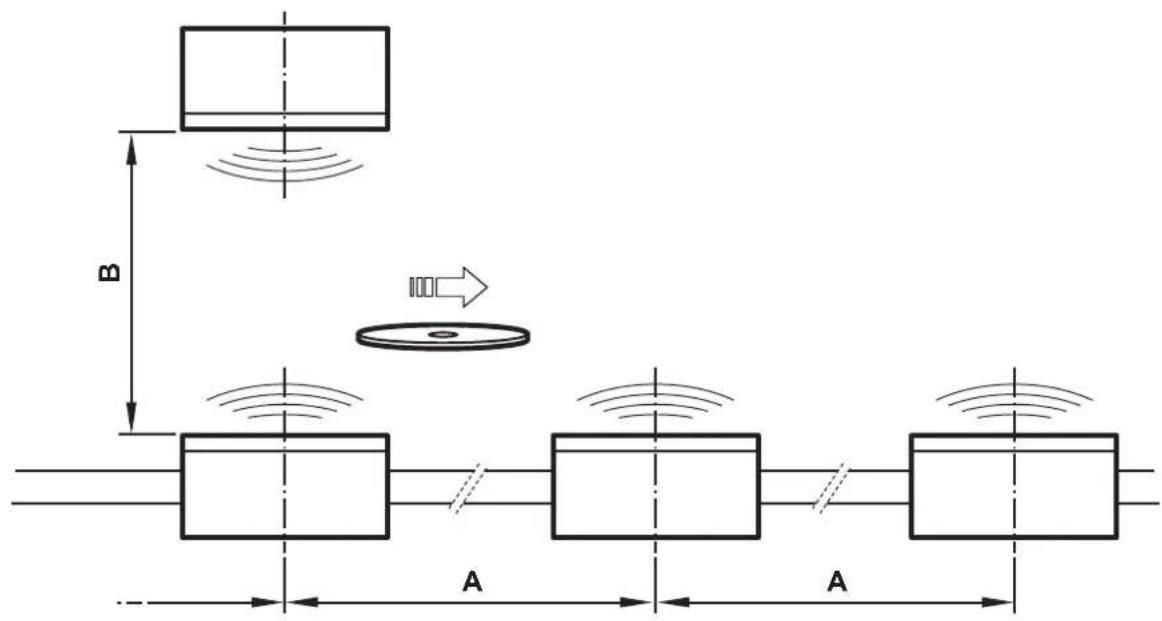

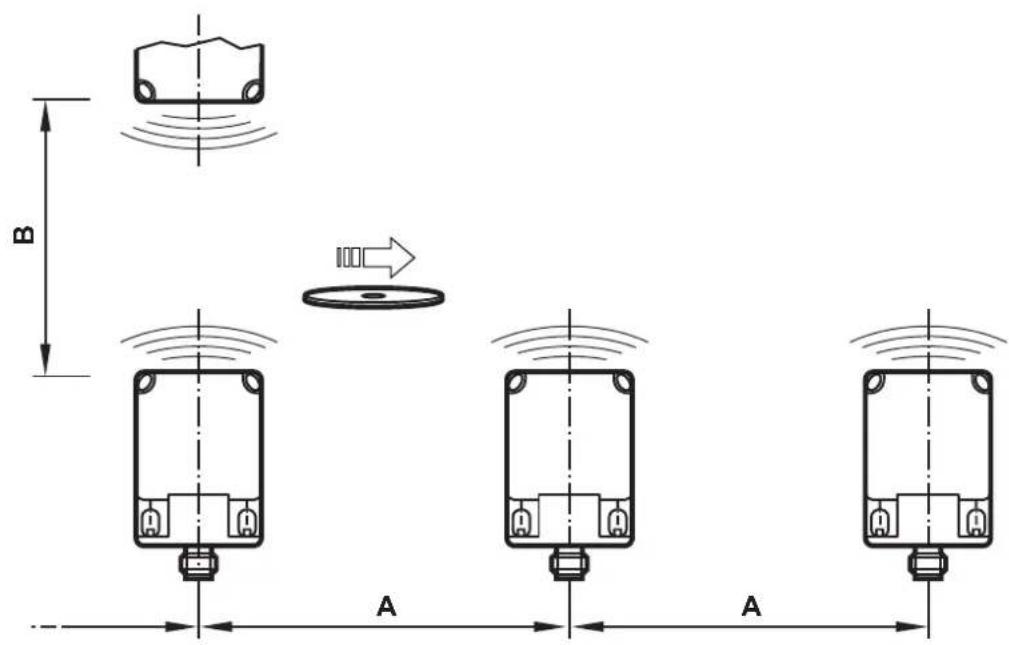

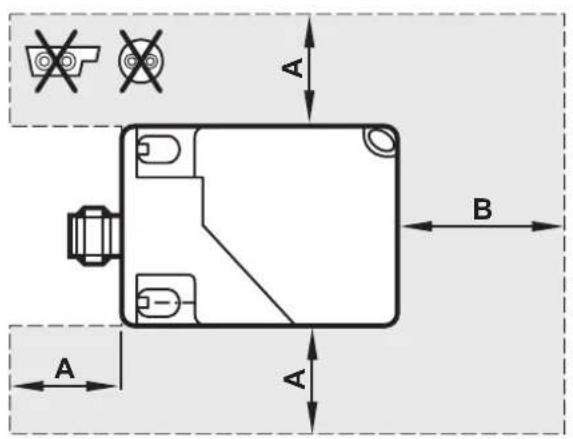

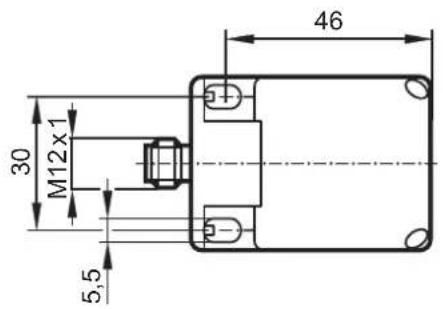

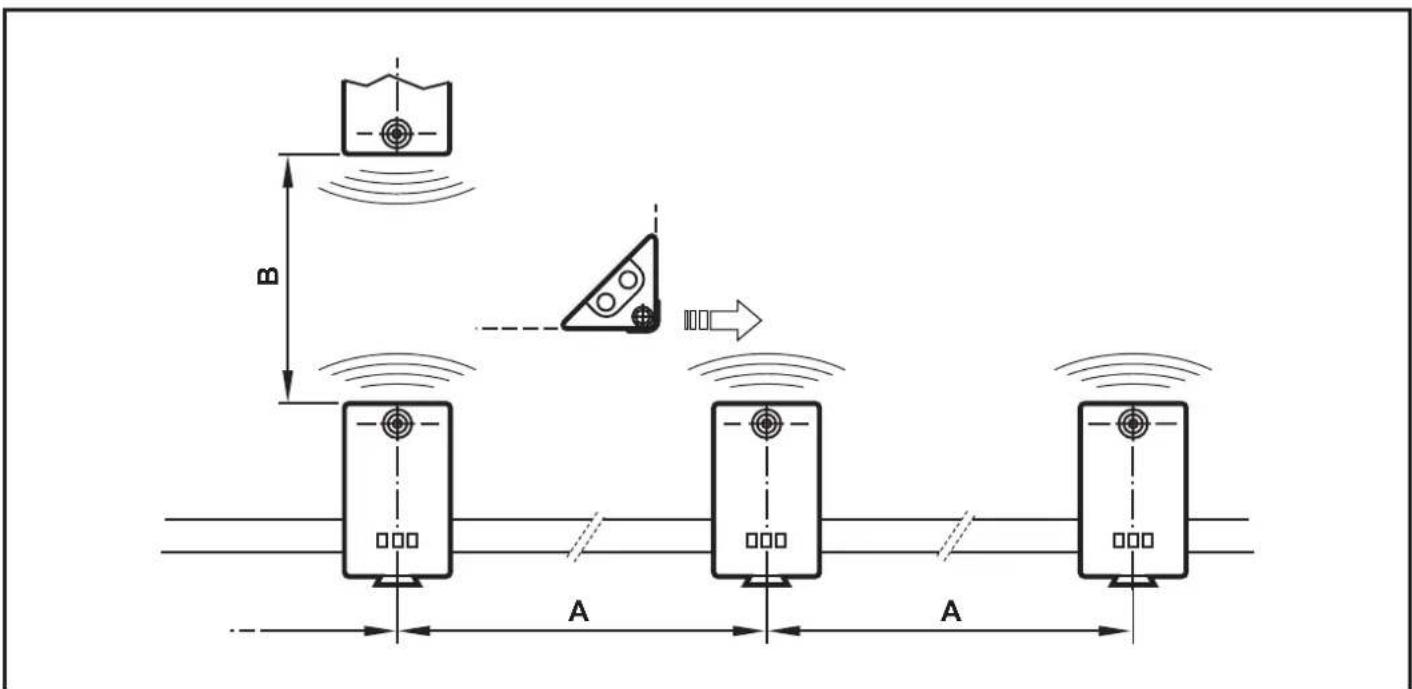

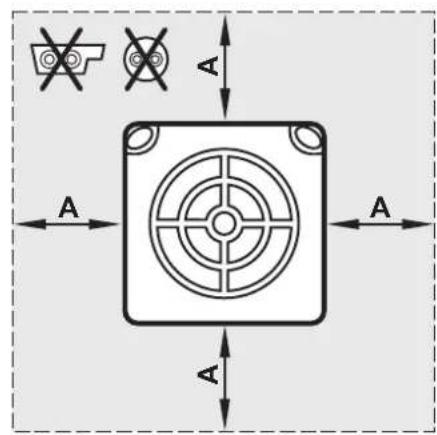

5.4.4 Distances de montage

Mode de fonctionnement Distance latérale (A) Distance frontale (B)
Seulement lecture ≥ 150 mm ≥150 mm
Lecture et écriture ≥ 300 mm ≥ 300 mm

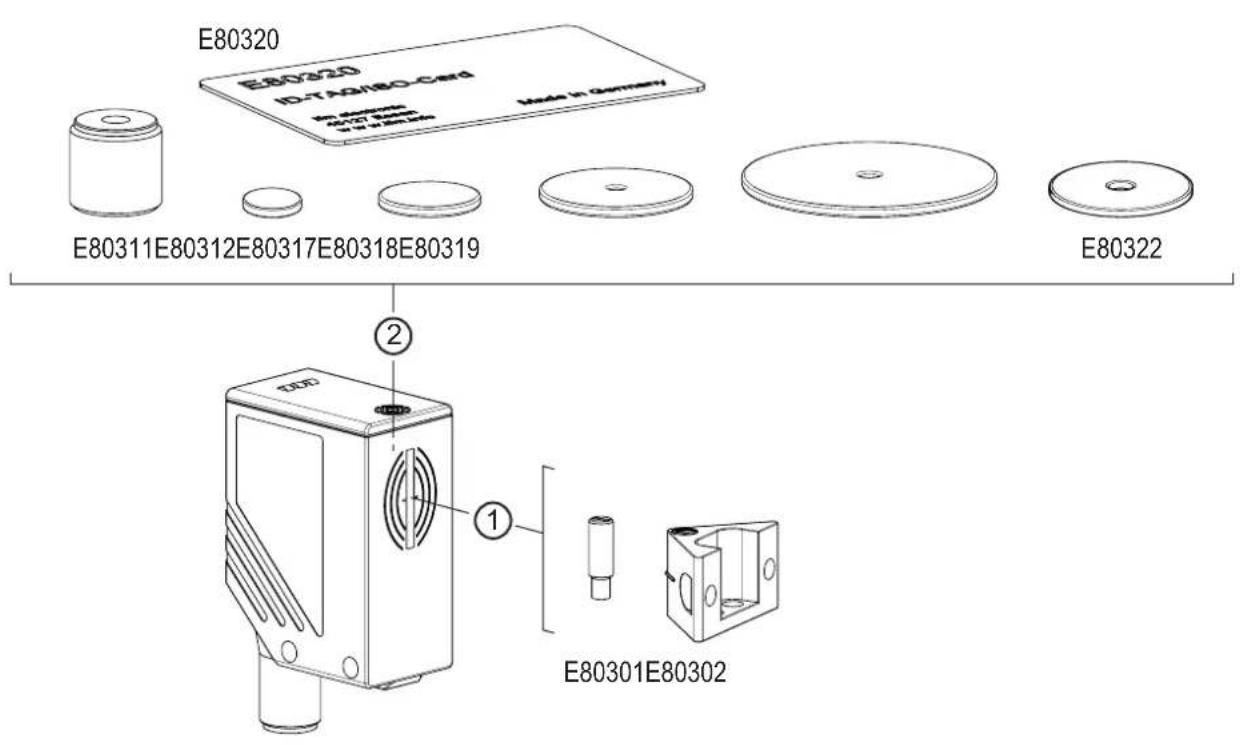

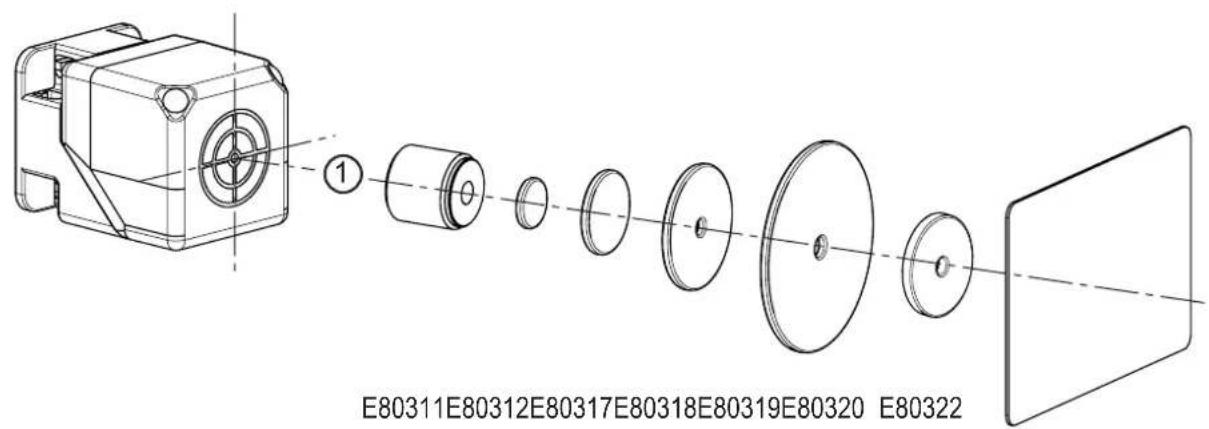

5.4.5 Positionnement des TAG

1: face avant

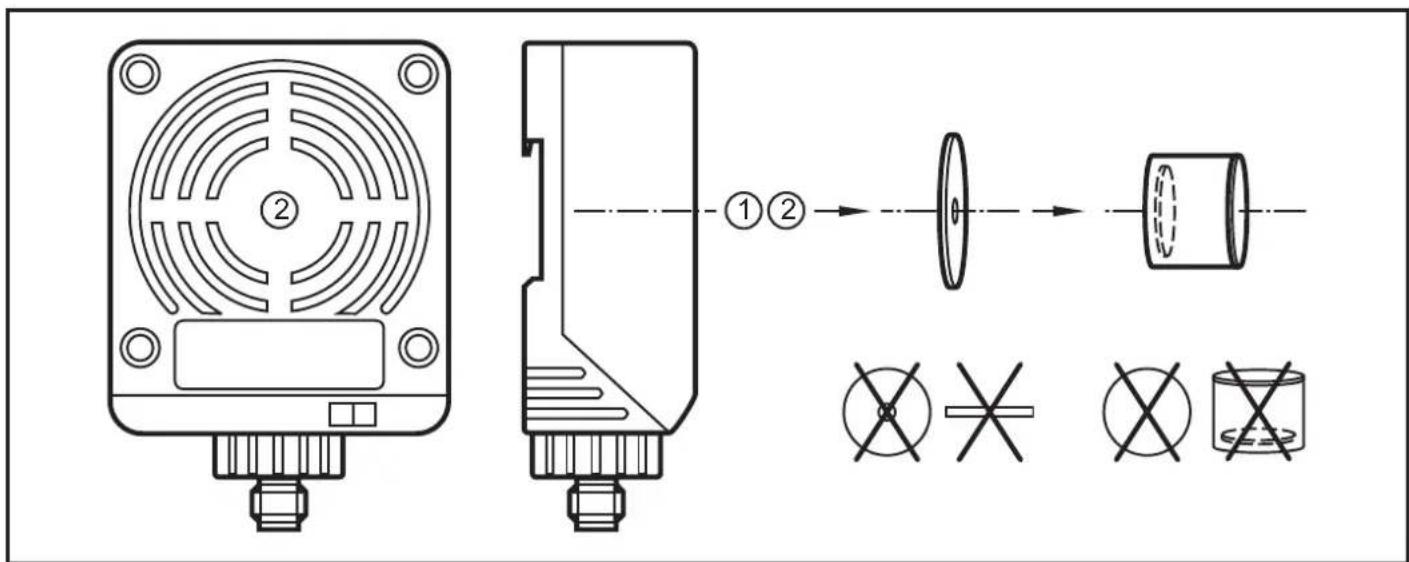

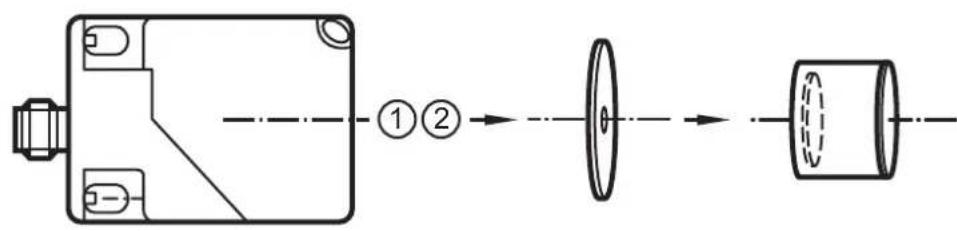

5.4.6 L'orientation des TAG

1:axe de l'antenne DTA20x = axe du TAG
2: milieu de l'antenne TA20x = milieu du TAG

FR

5.4.7 Distances de lecture/écriture

		Montage de la tête de lecture/écriture
TAG Type Non encastré			Encastré dans le métal
E80311 25 22
E80312 25 22
E80317 35 28
E80318 55 36
E80319 65 45
E80320 60 40
E80322 55 36

Toutes les indications s'appliquent à des process lecture/écriture statiques. Sauf indications contraires, elles se réfèrent au montage du TAG dans un environnement non-métallique. Toutes les indications en mm.

5.5 DTA30x

5.5.1 Fixation

La fixation se fait sur rail 35 mm ou par 4 vis et écrous M5.

Exemple de montage E11122

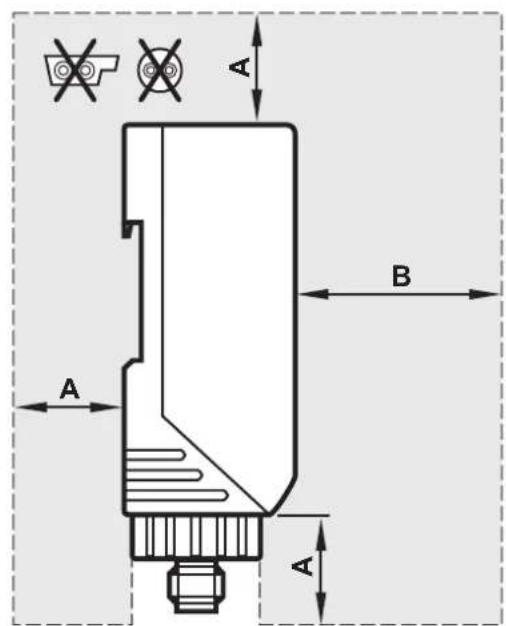

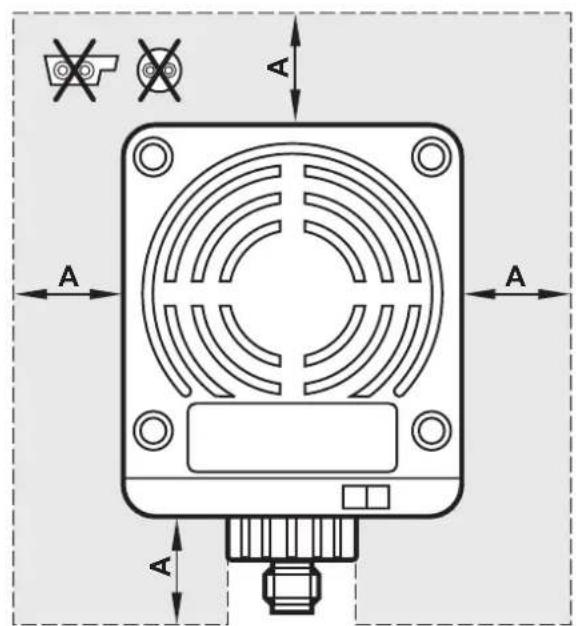

5.5.2 Distances de montage

Mode de fonctionnement Distance latérale (A) Distance frontale (B)
Seulement lecture ≥ 280 mm ≥ 400 mm
Lecture et écriture ≥ 500 mm ≥ 500 mm

5.5.3 Positionnement des TAG

1: face avant

5.5.4 L'orientation des TAG

1:axe de l'antenne DTA30x = axe du TAG
2: milieu de l'antenne TA30x = milieu du TAG

5.5.5 Distances de lecture/écriture

TAG Type Lecture Ecriture
E80311 35
E80312 40
E80317 50
E80318 80

TAG Type Lecture Ecriture
E80319 110
E80320 90
E80322 80

Toutes les indications s'appliquent à des process lecture/écriture statique. Sauf indications contraires, elles se réferent au montage du TAG dans un environnement non-métallique. Toutes les indications en mm.

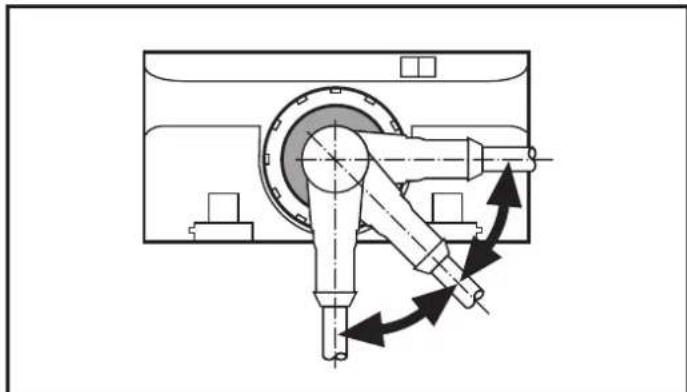

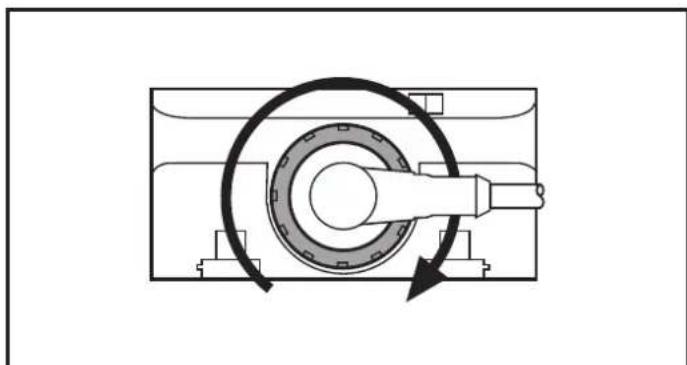

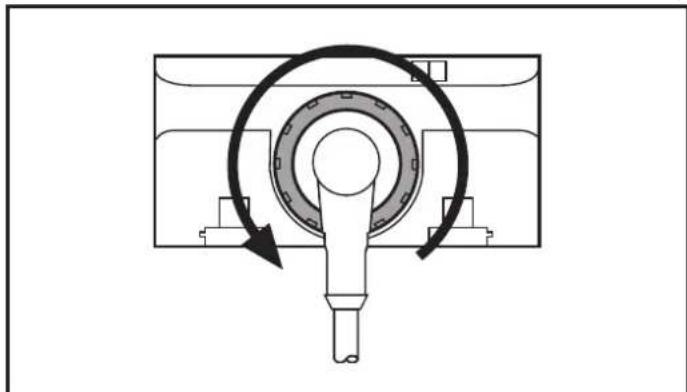

5.5.6 Orienter l'insert du connecteur

L'insert du connecteur est orientable en pas de 45^

1. Desserrer l'écrou.

1. Enlever l'insert du connecteur et le tourner.

1. Serrer l'écrou.

6 Raccordement électrique

INFORMATION IMPORTANTE

L'appareil doit être raccordé par un électricien qualifié.

Appareil de la classe de protection III (CP III)

L'alimentation électrique ne doit s'effectuer que via des circuits TBTP / TBTS.

Avant le raccordement electriquemettre l'installation hors tension.

6.1 Schéma de branchement

Raccorder la tete de lecture/écriture au réseau AS-i via le connecteur M12. L'alimentation en tension s'effectue via le réseau AS-i.

FR

Scheme de branchement et couleurs des fils conducteurs des connecteurs femelles ifm

1 = BN(brun)

2 = BU (bleu)

Une selection de connecteurs fémelles est disponible sur notre site web à :

www.ifm.com

6.2 Distance minimale entre le cable AS-i et le boitier

6.2.1 DTA10x

A) 100mm

6.2.2 DTA20x

A) 50 mm
B) 100 mm

6.2.3 DTA30x

A) 250 mm
B) 500 mm

6.3 cULus

Pour des apparèils avec homologation cULus et le champ d'application cULus :

Alimenter l'appareil via une source isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et le courant nominal max. suivant :

a) 5 A pour des tensions de 0...20 V rms (0...28,3 V p)
b) 100V pour des tensions de 20...30 V rms (28,3...42,4 V p)

7 Éléments de visualisation

DTA10xDTA30xDTA20x

1: verte (tension d'alimentation)
2: jaune (TAG)
3: rouge (AS-i communication de données)

7.1 Fonctionnement lecture (réglage de base)

LED Etat Signification
verte ALLUMEE tension d'alimentation ok
ETEINTE tension d'alimentation manque
jaune ALLUMEE (impulsion) TAG lu avec succès
ALLUMEE(en permanence)	TAG lu avec succès et toujours dans le champ
ETEINTE dernier TAG dans le champou TAG défectueux dans le champou TAG non valable dans le champ
rouge	ALLUMEE défaut communication de données AS-i
	ETEINTE AS-i communication de données ok

7.2 Fonctionnement écriture (uniquement DTA100, DTA200 et DTA300)

LED Etat Signification
verte/ rouge	ALLUMEE/ETEINTE comme fonctionnement lecture
jaune ALLU	MEE (impulsion) TAG écrit avec succès
	ETEINTE aucun TAG dans le champ ou TAG défectueux dans le champ ou TAG non valable (identification incorrecte)
jaune 500 ms clignotant écriture du TAG pas possible - TAG non formaté - TAG ne pas dans la zone de détention - TAG protégé par lockbit - valeur en dehors de la plage de valeurs - commande non valable

8 Fonctionnement

8.1 Reglages de base dans le réseau AS-i

Paramètres Tête de lecture/écriture Tête de lecture
	DTA100, DTA200, DTA300
Profil AS-i	7.4
Code E/S	7
Code ID	4
Code ID2 étendu	C
Code ID1 pour valeur codée	F
Adresse d'esclave (réglage usine)	0

Valeurs codées en format hex

8.2 Adressage

La tête de lecture/écriture est adressée à l'aide d'une unité d'adressage (par ex. AC1144), le maître AS-i ou le logiciel AS-i de l'hote (les composants doivent être compatibles avec la version AS-i 2.1).

Afferter une adresse entre 1 et 31.

8.3 Représentation des valeurs analogiques

Pour l'AS-interface la tête de lecture/écriture est un esclave ayant une entrée analogique avec le protocole de transmission selon le profil 7.4 ou 7.3 (voir ci-dessus). Si le maître travaille selon le profil maître M3 ou M4, il détecte automatiquement la tête de lecture/écriture et est compatible avec le profil 7.4.

Pour la transmission de valeurs analogiques les profils 7.3 et 7.4 sont identiques.

8.4 Affectation des bits de données

Dans un cycle de transmission les données suivantes sont transmises par triplets de données :

E1 E2 E3 D16 D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 O V
bits d'extension (0 statique)	bits de données utilisateurs

Bits d'information supplémentaires :

O = bit de débordement (est mis à 1 pour les valeurs 7FFF et 8000 hexa, sinon 0)

V = bitvalable (est mis a 1 pour une valeur valable)

8.5 Représentation des valeurs codées par des bits de données D16...D1

La valeur numérique stockée dans le TAG est représentée par un nombre de 16 bits avec signe.

Plage Décimal Hexa
	de	à	de	à
Plage de valeurs	0	32767	0	7FFF
Plage de messages	-1	-32768	FFFF	8000

Valeur 0 = aucun TAG dans la plage de lecture ou TAG non detecté

8.6 Fonctions supplémentaires selon le profil AS-i 7.4

(S'appliquent seulement aux têtes de lecture/écriture)

Fonctionnement, description DTA100 DTA200 DTA300
Read ID string (lecture de la chaine ID)Vérifier les informations esclave AS-i • • •
Read Diagnosis String (lecture de la chaine de diagnostic)Vérifier les statistiques sur des process lecture/éditure • • •
Read Parameter String (lecture de la chaine de paramètres)Relire des données du TAG - • •
Write Parameter String (écriture de la chaine de paramètres)Écrire des données sur le TAG • • •
Vérifier des données du TAG - • •

= fonction implémentee

Description, examples et logiciel pour divers systèmes de commande sur notre site web à: www.ifm.com

9 Dimensions

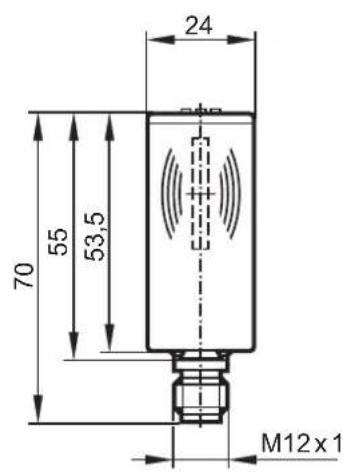

9.1 DTA10x

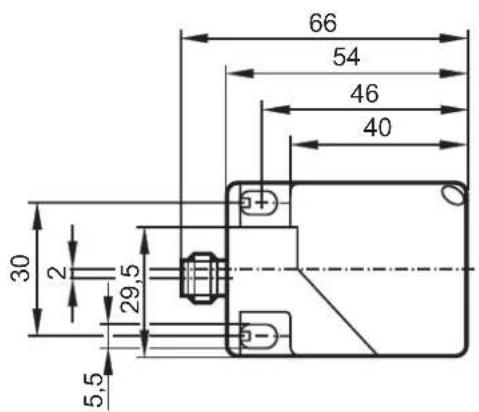

9.2 DTA20x

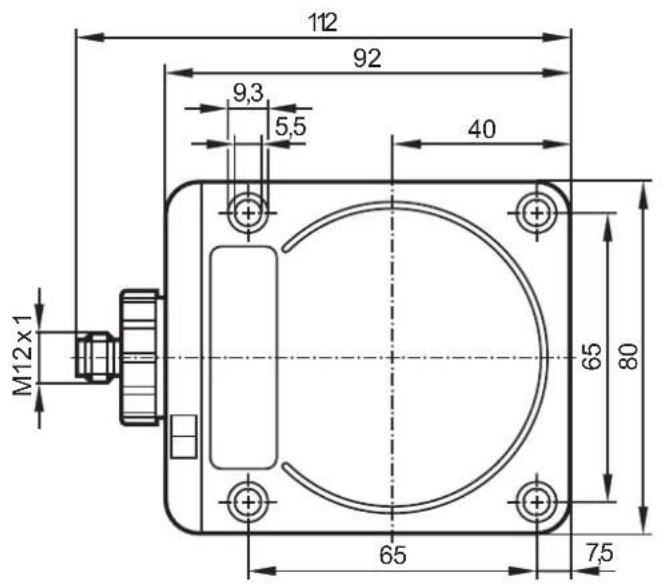

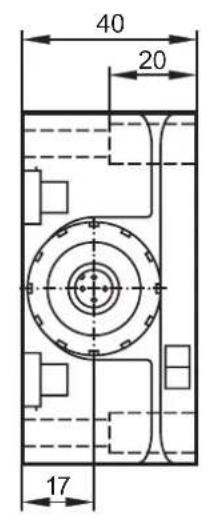

9.3 DTA30x

Toutes les indications en mm.

10 Données techniques

Les fiches techniques sont disponibles sur notre site web a : www.ifm.com

11 Maintenance, réparation et élimination

• Ne pas ouvrir l'appareil car il ne contient pas de composants àmaintenir par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

12 Homologations/normes

L'aperçu de l'état d'homologation d'un apparéil est disponible sur Internet : www.ifm.com.

12.1.2 Europe

utilisation dans tous les états de l'UE

12.1.3 États-Unis

Note FCC :

Cet apparéil est conforme à la Partie 15 de la réglementation de la FCC (Commission Fédérale des Communications). L'exploitation est autorisée aux deux conditions suivantes:

1. Cet apparéil ne doit pas provoquer d'interférences nuisibles, et
2. cet apparéil doit accepter toute interférence reçue, y compris des interférences susceptibles de provoquer un fonctionnement non désiré.

Tout changement ou modification non expressément approuvé par la partie responsable des mesures de conformité peut amener l'utilisateur à se voir interdire l'utilisation de l'ordinateil.

NOTE : Cet apparéil a été testé et satisfait aux limites imposées aux apparëls numériques de la classe A conformément à la partie 15 de la réglementation FCC. Ces limites sont destinées à fournir une protection raisonnable contre toute interférence nuisible dans un environnement commercial. Cet équipement génére, utilise et peut émettre des radiofréquences. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux radiocommunications. L'utilisation de cet apparéil dans une zone résidentielle peut provoquer des interférences nuisibles que l'utilisateur devra corriger à ses frais.

12.1.4 Canada

Note IC :

Cet apparéil est conforme aux normes RSS exemples de licence de la réglementation d'Industrie Canada.

Son utilisation est sujette aux deux conditions suivantes :

1. cet apparéil ne doit pas provoquer d'interférences nuisibles, et
2. ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

12.1.5 Taiwan

Mise en garde concernant le règlement administratif sur les apparêils de faible puissance émettant des ondes radio

Article 12

En l'absence d'autorisation de la NCC, aucune société, entreprise ou utilisateur ne doit modifier la fréquence, augmenter la puissance de transmission ou modifier

les caractéristiques d'origine ainsi que les fonctions de tout apparèil approuvè à fréquences radio de faible puissance.

Article 14

Les apparèils à fréquences radio de faible puissance ne doivent pas interférer avec les systèmes de communication aeronautiques et les communications légales. Au cas où des interférences seraient constatées, l'utilisateur doit cesser l'utilisation immédiatement jusqu'à ce qu'une amélioration soit apportée et que l'interfERENCE ne soit plus présente.

Les communications légales mentionnées se rapportant aux communications respectant les loi et règlements portants sur les télécommunications.

L'équipement électrique de faible puissance émettant des ondes radio doit tolérer toute interférence reçue d'équipements de communications légales ou d'appareils à ondes radio ISM.

12.1.6 Australie

Utilisation en Australie :

12.1.7 Singapour

Complies with

IDA Standards

DB 103032

Le "Equipment Registration" est disponible sur notre site web à: www.ifm.com

12.1.8 Déclaration de conformité CE

ifm electronic gmbh declare par la presente que l'équipment radio DTA10x / DTA20x / DTA30x correspond à la directive 2014/53/EU.

La déclaration de conformité CE est disponible sur Internet: www.ifm.com.
