Type de produit	Contrôleur de débit d'air
Marque	IFM
Modèle	SL0105
Principe de mesure	Calorimétrique
Sortie	Relais (NO ou NF selon version)
Indication	LED rouge (débit inférieur) et verte (débit supérieur)
Diamètre de perçage	24 mm
Profondeur d'installation	32 mm (min) à 120 mm (max)
Raccord électrique	4 fils (BK, BN, BU, WH) selon DIN EN 60947-5-2
Alimentation	Non spécifiée dans la notice (typique 24 VDC)
Classe de protection	II
Catégorie de surtension	II
Température de fonctionnement	Non spécifiée
Fonctions	Surveillance de débit d'air, seuil de commutation réglable, indication LED, temporisation au démarrage
Montage	Montage dans un trou de 24 mm, orientation dans le sens du débit, utiliser le joint fourni pour l'étanchéité
Consignes de sécurité	Raccordement par électricien qualifié, respecter les normes, éteindre avant intervention, fusible ≤5A recommandé
Entretien	Aucun entretien spécifique mentionné ; vérifier après court-circuit
Poids	Non spécifié (estimation environ 200 g)
Informations générales	Notice disponible sur www.ifm.com via QR code

FOIRE AUX QUESTIONS - SL0105 IFM

Comment installer le contrôleur de débit IFM SL0105 ?

Percez un trou de 24 mm de diamètre dans le tuyau. Utilisez la bride de fixation fournie et le joint de garniture si étanchéité requise. Insérez la tête du capteur complètement dans le débit d'air, orienté dans le sens du débit (flèche sur le bouchon). Profondeur d'installation : de 32 mm à 120 mm.

Comment régler le seuil de commutation ?

Mettez l'appareil sous tension avec un débit d'air constant. Attendez environ 60 secondes que les deux LED s'allument puis une s'éteigne. Si la LED rouge est allumée, tournez le potentiomètre lentement à droite jusqu'à ce que la verte s'allume. Si la verte est allumée, tournez à gauche jusqu'au rouge, puis à droite jusqu'au vert. Pour compenser les fluctuations, continuez à tourner à droite après l'allumage de la verte.

Que signifient les LED ?

LED verte : débit supérieur à la valeur réglée. LED rouge : débit inférieur à la valeur réglée. Lors des 60 premières secondes après mise sous tension, les deux LED sont allumées (phase de stabilisation).

Quel est le principe de mesure ?

L'appareil utilise le principe de mesure calorimétrique pour détecter le débit d'air.

Comment brancher électriquement l'appareil ?

Raccordement par un électricien qualifié. Coupez l'alimentation. Branchez selon le schéma : BK (noir), BN (brun), BU (bleu), WH (blanc). Respectez les normes en vigueur. Un fusible ≤5A (CEI 60127-2 feuille 1) est recommandé si précisé dans la fiche technique.

Quelles sont les consignes de sécurité importantes ?

L'appareil doit être installé par du personnel qualifié. Ne pas l'utiliser pour d'autres fluides que l'air. Respecter les distances par rapport aux perturbations (coudes, vannes...). Après un court-circuit, vérifier le bon fonctionnement.

Puis-je utiliser cet appareil pour des liquides ?

Non, l'usage prévu est la surveillance des débits d'air uniquement. L'utiliser avec des liquides peut endommager l'appareil et annuler la garantie.

Quelle est la différence entre les versions NO et NF ?

Le relais de sortie peut être normalement ouvert (NO) ou normalement fermé (NF) selon le type d'appareil. Consultez les données techniques sur documentation.ifm.com pour votre modèle spécifique.

Comment compenser les fluctuations de débit pendant le fonctionnement ?

Après avoir réglé le seuil (LED verte allumée), continuez à tourner le potentiomètre à droite pour augmenter l'hystérésis et éviter des commutations intempestives.

Où trouver la notice complète et les données techniques ?

Scannez le code QR sur l'appareil ou l'emballage, ou rendez-vous sur www.ifm.com. La notice d'utilisation et les homologations y sont disponibles.

MODE D'EMPLOI SL0105 IFM

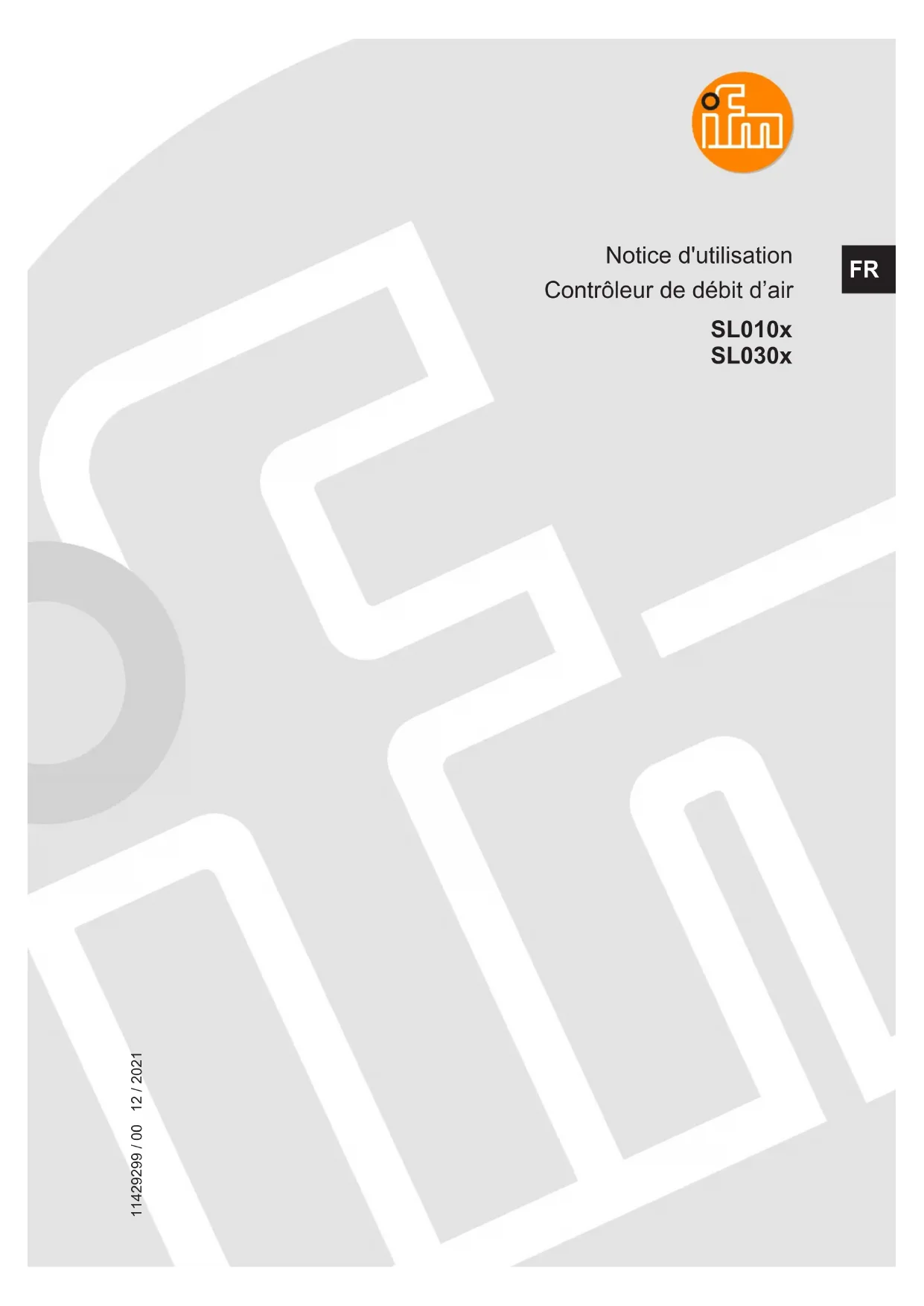

Notice d'utilisation Contrôleur de début d'air

SL010x SL030x

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Fonctions 6
5 Montage 7
6 Raccordement electrique 8
7 Réglages. 9
8 Fonctionnement 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
  Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Usage prévu

L'appareil surveille les débits d'air et active un relais.

4 Fonctions

L'appareil détecte le début selon le principe de mesure calorimétrique.
L'appareil signale l'atteinte d'un débit d'air régle par la commutation d'un relais et par un signal LED:

Débit... Relai de sortie* LED
supérieur à la valeur régée • Normalerment ouvert : Le relais s'enclenche. • Normalement fermé : Le relais se déclenché.	verte
inférieur à la valeur régée • Normalement ouvert : Le relais se déclenché. • Normalement fermé : Le relais s'enclenche.	rouge

*Renseignements sur le type d'appareil (NO ou NF) → Données techniques sur http://documentation.ifm.com.

5 Montage

Percer un trou de 24 mm de diamètre dans le tuyau.
Monter l'appareil à l'aide de la bride de fixation fournie :
- Si l'installation doit être étanche à l'air, utiliser le joint de garniture livré.
- La tete du capteur doit être complètement insérée dans le débit d'air et doit se couver dans la zone où la vitesse de débit est la plus élevée. Profondeur d'installation : min. 32 mm, max. 120 mm.

Fig. 1: Raccord process, profondeur d'installation

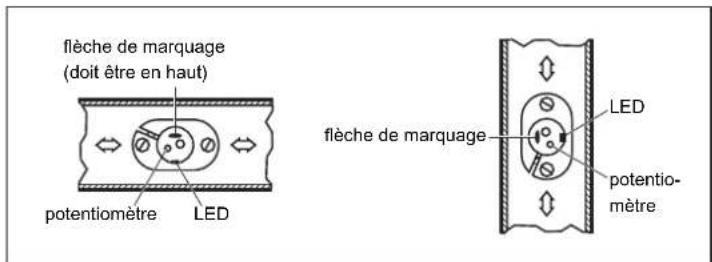

Orienter l'appareil dans le débit d'air. La flèche de marquage sur le bouchon doit montrer dans les sens du débit :

Fig. 2: Orientation

Fig. 3: Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres chosessemblables affectent le fonctionnement de l'appareil.

Respecter des distances entre le capteur et les perturbations.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les reglementations nationales et internationales relatives à l'installation de matériel électrique.

La construction de l'appareil est conforme à la classe de protection II.

L'appareil est conforme à la catégorie de surtension II.

La différence de potentiel permise entre le circuit d'alimentation et le circuit de sortie est de max. 300 V.

• Prendre les mêmes mesures de protection pour le circuit de sortie que pour le circuit d'alimentation.
  Insérer un fusible miniature selon CEI 60127-2 feuille 1 (≤5 A instantané), si cela est indiquedans la fiche technique.
  Apre's un court-circuit, vérifier le bon fonctionnement de l'appareil.
  Respecter les normes en vigueur.
  Mettre l'installation hors tension.
  Raccorder l'appareil comme suit :

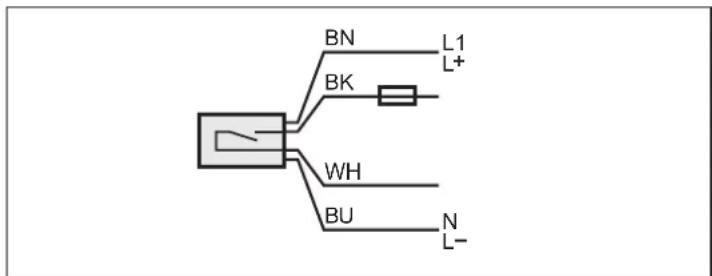

Fig. 4: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

BK: noir BN: brun

BU:bleu WH : blanc

7 Réglages

Fig. 5: Éléments de service et d'indication

Réglage du début pour ajuster le seuil de commutation :

Mise sous tension.
Active le débit normal dans l'installation et le maintainir constant.
Les deux LED (rouge et verte) s'allument. Avec environ 60 s, l'une des deux LED s'eteint.
Continuer avec etape 1 ou 2.

1. Si la LED rouge est allumée :
   Tourner le potentiometre lentement a droite jusqu'à ce que la LED rouge s'éteigne et la LED verte s'allume.
2. Si la LED verte est allumée :
   Tournier le potentiametre lentement a gauche jusqu'à ce que la LED verte s'éteigne et la LED rouge s'allume.
   Tourner le potentiametre de nouveau a droite jusqu'ac que la LED rouge s'eteigne et la LED verte s'allume.

Si des fluctuations qui peuvent se produit pendant le fonctionnement doivent etre compensées :

Quand la LED verte s'est allumee, continuer a tourner le potentiometre a droite.

8 Fonctionnement

Après la mise sous tension, les deux LED s'allument pendant environ 60 s, le relais de sortie est enclenché (retard à la disponibilité).

Ensuite, l'appareil est opérationnel.
