MODE D'EMPLOI DTE104 IFM

Notice d'utilisation Boîtier de contrôle RFID DTE104 80006823 / 00 02 / 2014 FR2 Contenu 1 Remarques préliminaires 4 11 Remarques sur ce document 4 12 Symboles utilisés 4 2 Consignes de sécurité 4 21 Remarques générales 4 22 Montage et raccordement électrique 4 23 Interventions sur l'appareil 5 3 Fonctionnement et caractéristiques 5 31 Configuration via interface Ethernet 5 32 Antennes RFID 6 4 Fonction 6 5 Montage 6 51 Distance de montage 6 52 Position de montage 7 53 Possibilités de montage 7 531 Montage sur rail DIN 7 532 Démontage 8 533 Platine de montage 8 6 Raccordement électrique 9 61 Alimentation en tension AUX 9 62 Raccordement au réseau Ethernet port 1 / port 2 10 621 Réglages usine des paramètres Ethernet 10 63 Prises de raccordement IO-1 IO-4 11 64 Raccordement de la terre fonctionnelle 12 641 Montage sur rail DIN 12 642 Platine de montage 12 7 Eléments de service et d'indication 13 71 Rétablir les réglages usine 13 72 Indicateurs LED 13 721 LED AUX 13 722 LED Ethernet port 1 / port 2 14 723 LED SF 14 724 LED BF 153

Licences et marques Microsoft® et Internet Explorer® sont des marques enregistrées de Microsoft Corporation Toutes les marques et raisons sociales utilisées sont soumises au copyright des sociétés respectives

726 Indications LED appareil spéciales 17 8 Données techniques 17 81 Fiches techniques 17 82 Manuel d'utilisation 17 9 Maintenance, réparation et élimination 18 10 Homologations/normes 18 11 Schéma d'encombrement 184 1 Remarques préliminaires

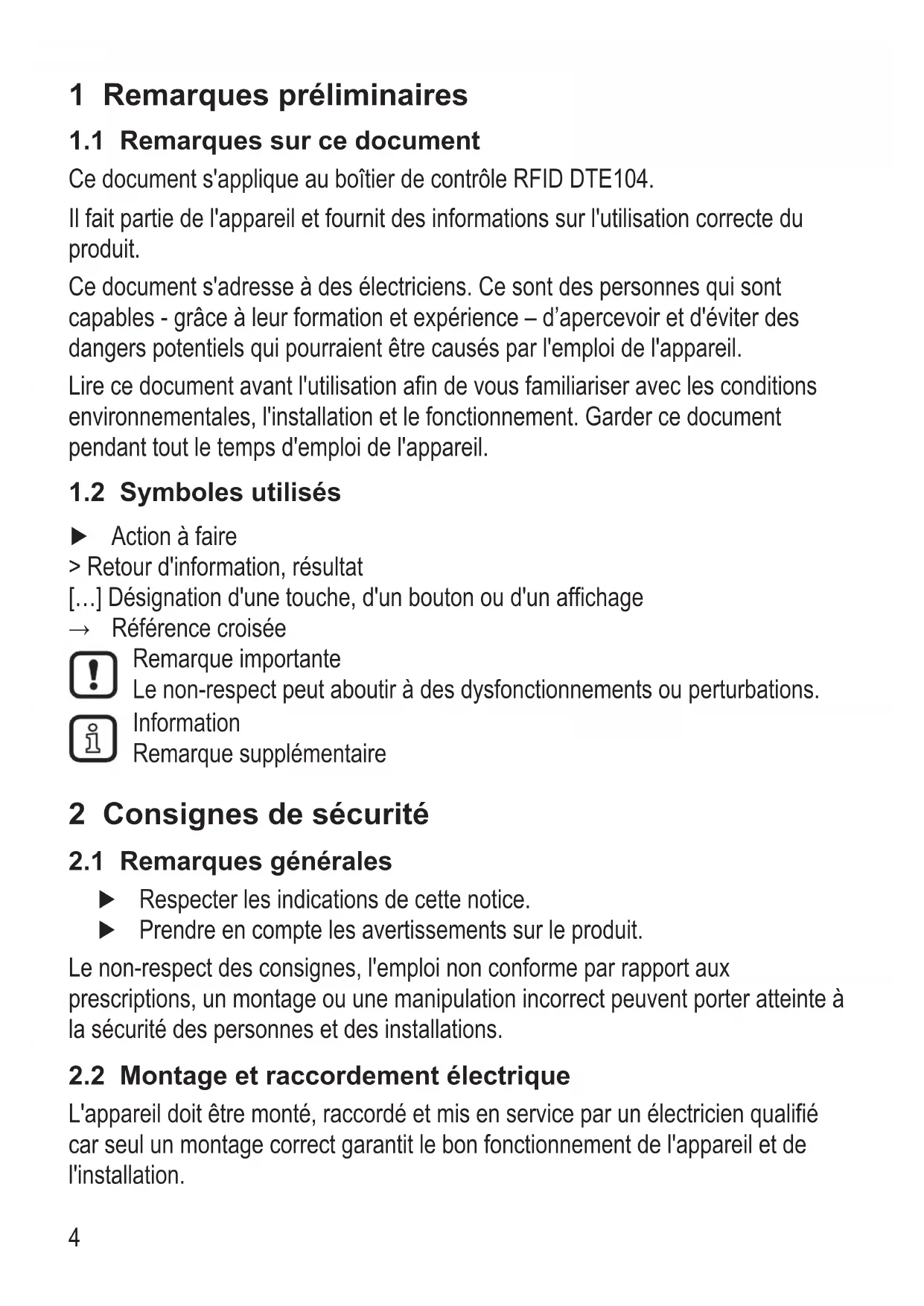

1.1 Remarques sur ce document

Ce document s'applique au boîtier de contrôle RFID DTE104 Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit Ce document s'adresse à des électriciens Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d’apercevoir et d'éviter des dangers potentiels qui pourraient être causés par l'emploi de l'appareil Lire ce document avant l'utilisation afin de vous familiariser avec les conditions environnementales, l'installation et le fonctionnement Garder ce document pendant tout le temps d'emploi de l'appareil

1.2 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence croisée Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Consignes de sécurité

2.1 Remarques générales

► Respecter les indications de cette notice ► Prendre en compte les avertissements sur le produit Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations

2.2 Montage et raccordement électrique

L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation5

Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur La personne qui installe l'appareil en est responsable Il s'agit d'un produit de la classe A Dans un environnement résidentiel, ce produit peut causer des problèmes de radiodiffusion Dans ce cas, l'utilisateur doit éventuellement prendre les mesures correspondantes

2.3 Interventions sur l'appareil

Des interventions sur l'appareil ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie Des interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations ► Ne pas ouvrir l'appareil ► Ne pas introduire des objets dans l'appareil ► Eviter la pénétration de corps étrangers métalliques 3 Fonctionnement et caractéristiques Une interface Ethernet TCP/IP ainsi que quatre voies pour le raccordement des appareils de terrain sont intégrées dans le boîtier de contrôle RFID DTE104 Chaque voie peut être utilisée pour le raccordement d'une antenne RFID ou comme entrée/sortie selon CEI 61131 L'appareil

• contrôle l'échange de données avec les antennes RFID ou avec les capteurs/ actionneurs

• communique avec le système de commande supérieur via Ethernet/TCP/IP

• permet la configuration de l’appareil via un serveur web Exemples d'applications :

• Contrôle du flux de manutention dans des lignes de production

• Gestion de magasin grâce à une détection automatique des produits stockés

• Gestion de cuves, préparation de commandes ou traçabilité des produits fabriqués

• Fonctionnalité IT : serveur HTTP

L'appareil supporte jusqu'à 4 têtes d'écriture/de lecture RFID de type ANT41x / ANT51x d'ifm electronic gmbh Informations sur les têtes d'écriture/de lecture sur notre site web sur : wwwifmcom

• Recherched'unefichetechnique→ANT41ouANT51 4 Fonction Informations détaillées sur le principe de fonctionnement du système dans le manuel d'utilisation sur : wwwifmcom

• Recherched'unefichetechnique→DTE104→Notice d'utilisation 5 Montage

5.1 Distance de montage

En raison de l'échauffement interne de l'appareil, il faut observer une distance minimale de 10 mm par rapport à d'autres objets lors du montage A = 10 mm7

La position de montage peut être librement choisie Le montage à l’envers n'est pas permis dans un environnement humide

5.3 Possibilités de montage

5.3.1 Montage sur rail DIN

L'appareil peut être monté sur les rails DIN de type NS35/15 ou NS35/7,5 1 Incliner l'appareil et positionner le clip de fixation sur l'arête supérieure du rail DIN 2 Pousser l'appareil vers le bas 3 En même temps, pivoter l'appareil en direction du rail DIN8

1 Pousser l'appareil vers le bas 2 En même temps, pivoter l'appareil vers le haut 3 Enlever l'appareil vers le haut

5.3.3 Platine de montage

L'appareil peut être fixé sur une platine de montage avec 2 vis (M4 x 35 ou plus long)

Ce type de montage est recommandé en cas de vibration et de chocs élevés9

6 Raccordement électrique L'appareil doit être monté par un électricien habilité ► Avant le raccordement de l'appareil mettre l'installation hors tension ► Respecter les règlements nationaux et internationaux relatifs à l'installation de matériel électrique ► Assurer une alimentation en tension selon EN 50178, TBTS, TBTP ► Brancher l'appareil selon le raccordement des broches indiqué ci- dessous ► Ne pas dépasser la consommation totale de 3 A de l'appareil Observer les points suivants afin de garantir l'indice de protection IP 67 : ► Couvrir les prises non utilisées avec des bouchons ► Serrer tous les bouchons et les connecteurs au couple de serrage de 1 Nm D’autres accessoires correspondants sur wwwifmcom

Accessoires Référence ifm Bouchon E73004 Clé dynamométrique E70390

6.1 Alimentation en tension AUX

► Raccorder l'appareil à l'alimentation en courant via un câble de raccordement M12

• Recherched'unefichetechnique→DTE104→Accessoires10

6.2 Raccordement au réseau Ethernet port 1 / port 2

► Raccorder l'appareil à un appareil avec capacité Ethernet 10BASE-T ou 100BASE-TX via un câble de raccordement M12 approprié

Broche Affectation 1 TD+ 2 RD+ 3 TD- Remarque : câble de raccordement blindé nécessaire 4 RD-

6.2.1 Réglages usine des paramètres Ethernet

Les valeurs suivantes sont préréglées à la livraison : Paramètre Réglage usine Adresse IP 192168079 Adresse passerelle 1921680100 Masque de sous-réseau 2552552550 Autonégociation On DHCP Off Le réglage peut être modifié via le serveur web de l'appareil11

Chaque prise de raccordement peut être utilisée comme entrée/sortie selon CEI 61131 ou pour le raccordement d'une tête d'écriture/de lecture RFID Le réglage des prises se fait via l'interface de commande de la connexion Ethernet TCP/IP de l'hôte Ethernet

Broche Affectation 1 L+ 2 entrée de commutation (I/Q) 3 L-

sortie de commutation (C/Qo) ou entrée de commutation (C/Qi) 5 non raccordé Mettre le boîtier de contrôle hors tension avant de raccorder des appareils de terrain Noter que la consommation totale de l'appareil ne doit pas dépasser 3 A Vous trouvez les détails sur les modes de fonctionnement disponibles dans le manuel d'utilisation sur: wwwifmcom

• Recherched'unefichetechnique→DTE104→Notice d'utilisation12

6.4 Raccordement de la terre fonctionnelle

Afin d'assurer un fonctionnement sans problèmes l'appareil doit être raccordé au potentiel électrique de la terre

6.4.1 Montage sur rail DIN

Le raccordement est effectué automatiquement via le rail DIN Noter que le rail DIN doit être raccordé au potentiel électrique de la terre

6.4.2 Platine de montage

Pour la fixation de l'appareil sur une platine de montage, le raccordement se fait via la vis de fixation gauche Noter que la platine doit être raccordée au potentiel électrique de la terre13

7 Eléments de service et d'indication

7.1 Rétablir les réglages usine

Les paramètres Ethernet peuvent être remis aux réglages usine Ainsi, procéder comme indiqué ci-dessous : ► Déconnecter tous les câbles de l'appareil ► Appliquer un shunt électriquement conducteur entre les broches 1 et 3 sur la prise de raccordement IO-3 ► Raccorder l'appareil à la tension d'alimentation et attendre jusqu'à ce que la LED jaune sur AUX et IO-3 clignote à env 8 Hz ► Mettre l'appareil hors tension et le raccorder de nouveau > Les réglages usine sont rétablis

L'appareil affiche l'état actuel des interfaces via les LED d'état

LED verte LED jaune Etat Remarque Eteinte Eteinte Aucune alimentation en tension

AUX < 5 V Allumée Clignote à 2 Hz Alimentation en tension trop faible 5V≤U AUX ≤18V Allumée Eteinte Alimentation en tension ok 18V≤U AUX ≤36V Allumée Clignote à 8 Hz La mise à jour du firmware est en cours Ne pas mettre l'appareil hors tension pendant la mise à jour du firmware14

7.2.2 LED Ethernet port 1 / port 2

LED verte LED jaune Etat Remarque Eteinte Eteinte Aucune connexion à une autre interface Ethernet correspondante Etat lien "No Link" Allumée Eteinte La connexion à l'interface Ethernet est établie, aucun échange de données Etat lien "Link", "No traffic" Allumée Clignote sporadiquement La connexion à l'interface Ethernet correspondante est établie, l'échange de données est en cours Etat lien "Link", "Traffic"

LED rouge LED verte Etat Remarque Eteinte Eteinte Aucune alimentation en tension Vérifier l'alimentation en tension Eteinte Allumée Mode de fonctionnement normal

Clignote Eteinte Défaut au niveau de la voie - Surcharge - Température - Défaut interne Allumée Eteinte Défaut au niveau de l'appareil - Sous-tension - Température Clignote Clignote Auto-test Phase de démarrage de l'appareil15

LED rouge LED verte Etat Remarque Eteinte Eteinte Aucune alimentation en tension Vérifier l'alimentation en tension Eteinte Clignote La connexion avec le contrôleur hôte est établie, il n'y a pas d'échange de données

Eteinte Allumée La connexion avec le contrôleur hôte est établie, il y a un échange de données

Clignote Eteinte La connexion avec le contrôleur hôte est établie, la configuration n’est pas valable Vérifier la configuration Allumée Eteinte Aucune connexion avec le contrôleur hôte Vérifier la connexion Clignote Clignote Auto-test Phase de démarrage de l'appareil

7.2.5 LED IO1 ... IO4

Les indications LED des prises de raccordement sont différentes pour chaque configuration de raccordement Utilisation comme entrée selon CEI 61131 LED verte LED jaune Etat Remarque Eteinte Eteinte Interface désactivée L'interface n'était pas configurée via le contrôleur hôte Allumée Eteinte Interface activée, entrée au niveau bas (0 V)

Allumée Allumée Interface activée, entrée au niveau haut (24 V)

Clignote à 8 Hz Clignote à 8 Hz Surcharge ou court-circuit -16 Utilisation comme sortie selon CEI 61131 LED verte LED jaune Etat Remarque Eteinte Eteinte Interface désactivée L'interface n'était pas configurée via le contrôleur hôte Allumée Eteinte Interface activée, sortie au niveau bas (0 V)

Allumée Allumée Interface activée, sortie au niveau haut (24 V)

Clignote à 8 Hz Clignote à 8 Hz Surcharge ou court-circuit - Utilisation avec des têtes d'écriture/de lecture RFID LED verte LED jaune Etat Remarque Eteinte Eteinte Interface désactivée L'interface n'était pas configurée via le contrôleur hôte Clignote à 2 Hz Eteinte Interface activée, antenne désactivée

Allumée Eteinte Interface activée, le TAG n'est pas dans le champ

Allumée Allumée Interface activée, le TAG est dans le champ

Clignote à 8 Hz Clignote à 8 Hz Surcharge, court-circuit ou erreur de communication

7.2.6 Indications LED appareil spéciales

LED Etat Remarque LED AUX verte allumée LED AUX jaune clignote à 8 Hz IO1IO4 LED jaunes clignotent à 8 Hz L'appareil se trouve en mode de service "système d'urgence démarré" Une mise à jour du progiciel est nécessaire et peut être effectuée via le serveur web LED AUX verte allumée LED AUX jaune clignote à 8 Hz IO1IO4 LED vertes clignotent à 8 Hz IO1IO4 LED jaunes clignotent à 8 Hz Erreur grave, l'appareil doit être retourné Erreur du matériel ou données permanentes dans l'appareil sont corrompues LED AUX verte allumée LED AUX jaune clignote à 8 Hz IO3 LED jaune clignote à 8 Hz Rétablissement des réglages usine

8 Données techniques

8.1 Fiches techniques

Des fiches techniques sont disponibles sur : www.ifm.com→Recherched'unefichetechnique→DTE104

8.2 Manuel d'utilisation

Le manuel d'utilisation est disponible sur : www.ifm.com→Recherched'unefichetechnique→DTE104→Notice d'utilisation18 9 Maintenance, réparation et élimination ► Respecter la réglementation du pays en vigueur pour la destruction écologique de l‘appareil 10 Homologations/normes La Déclaration de Conformité CE et les homologations sont disponibles sur : www.ifm.com→Recherched'unefichetechnique→DTE104→Plusdedétails
