Type de produit	Module esclave AS-i pour capteurs de température Pt100
Marque	IFM
Modèle	AC2220
Alimentation	Via bus AS-i (tension AS-i)
Type de capteur	Pt100 2 fils ou 4 fils
Plage de mesure	-200 °C à +850 °C
Résolution	0,1 °C
Nombre de voies	4 voies analogiques
Profil AS-i	S-7.3.E (selon spécification AS-i V2.1)
Temps de conversion (4 voies)	480 ms
Temps de transmission maximal (4 voies)	620 ms (conversion + transmission)
Nombre max. de modules par brin AS-i	31
Adressage	Adresses 1 à 31, adresse usine 0 ; adressage via unité AC1144 ou par câble E70213
Montage	Sur rail profilé de 35 mm
Raccordement actionneurs	Via prises débrochables (accessoires, ex. E70230)
Indicateurs LED	4 LED jaunes (I1..I4) pour état des entrées, 1 LED verte (AS-i), 1 LED rouge (FAULT)
Filtre secteur	Sélectionnable 50 Hz ou 60 Hz via paramètre P0
Paramétrage défaut de périphérie	Via bits P1 et P2 pour activer/désactiver les voies de défaut
Entretien	Aucun entretien spécifique requis ; vérification périodique des connexions recommandée
Conditions environnementales	Usage industriel ; température ambiante standard (se référer au manuel complet)
Homologations	Conforme aux normes AS-i (non spécifié)

FOIRE AUX QUESTIONS - AC2220 IFM

Quelle est la plage de mesure du module AC2220 ?

La plage de mesure est de -200 °C à +850 °C, avec une résolution de 0,1 °C.

Comment adresser le module AC2220 ?

Utilisez l'unité d'adressage AC1144 ou le cordon d'adressage E70213. L'adresse usine est 0, les adresses valides sont de 1 à 31. Ne pas adresser sous tension.

Que signifient les LED jaunes I1 à I4 ?

Les LED jaunes indiquent l'état des entrées analogiques : éteinte = non raccordé, allumée = signal dans la plage de mesure, clignotante = signal hors plage ou défaut.

Comment raccorder un capteur Pt100 2 fils ?

Raccordez le capteur entre la borne + (1+ à 4+) et la borne - correspondante (1- à 4-). Les bornes + sont interconnectées dans le module.

Comment raccorder un capteur Pt100 4 fils ?

Raccordez les fils de mesure aux bornes S+ et S- (pour chaque voie), et les fils d'excitation aux bornes + et -. Cela améliore la précision en éliminant les résistances de ligne.

Comment configurer le filtre 50/60 Hz ?

Le paramètre P0 permet de choisir : P0 = 1 active le filtre 50 Hz, P0 = 0 active le filtre 60 Hz. Le filtre 50 Hz est utilisé en Europe.

Que faire si la LED rouge FAULT clignote ?

Un clignotement indique un défaut de périphérie : au moins une voie analogique est hors plage ou non raccordée. Vérifiez les capteurs et le paramétrage des bits P1/P2.

Quel est le temps de transmission complet pour 4 voies ?

Le temps de conversion est de 480 ms, la transmission via AS-i prend 140 ms (4 voies × 7 cycles × 5 ms), soit un total d'environ 620 ms dans le cas idéal.

Comment choisir entre mode 2 fils et 4 fils ?

Le paramètre P3 permet la sélection : P3 = 1 pour mode 2 fils, P3 = 0 pour mode 4 fils. Le mode 4 fils est recommandé pour une meilleure précision.

Le module nécessite-t-il un entretien particulier ?

Aucun entretien spécifique n'est requis. Il est conseillé de vérifier périodiquement les connexions et de nettoyer l'appareil avec un chiffon sec si nécessaire.

MODE D'EMPLOI AC2220 IFM

Montageanleitung Installation Instructions Notice de Montage

ASinterface

AS-i Modul AS-i module Module AS-i

AC2220

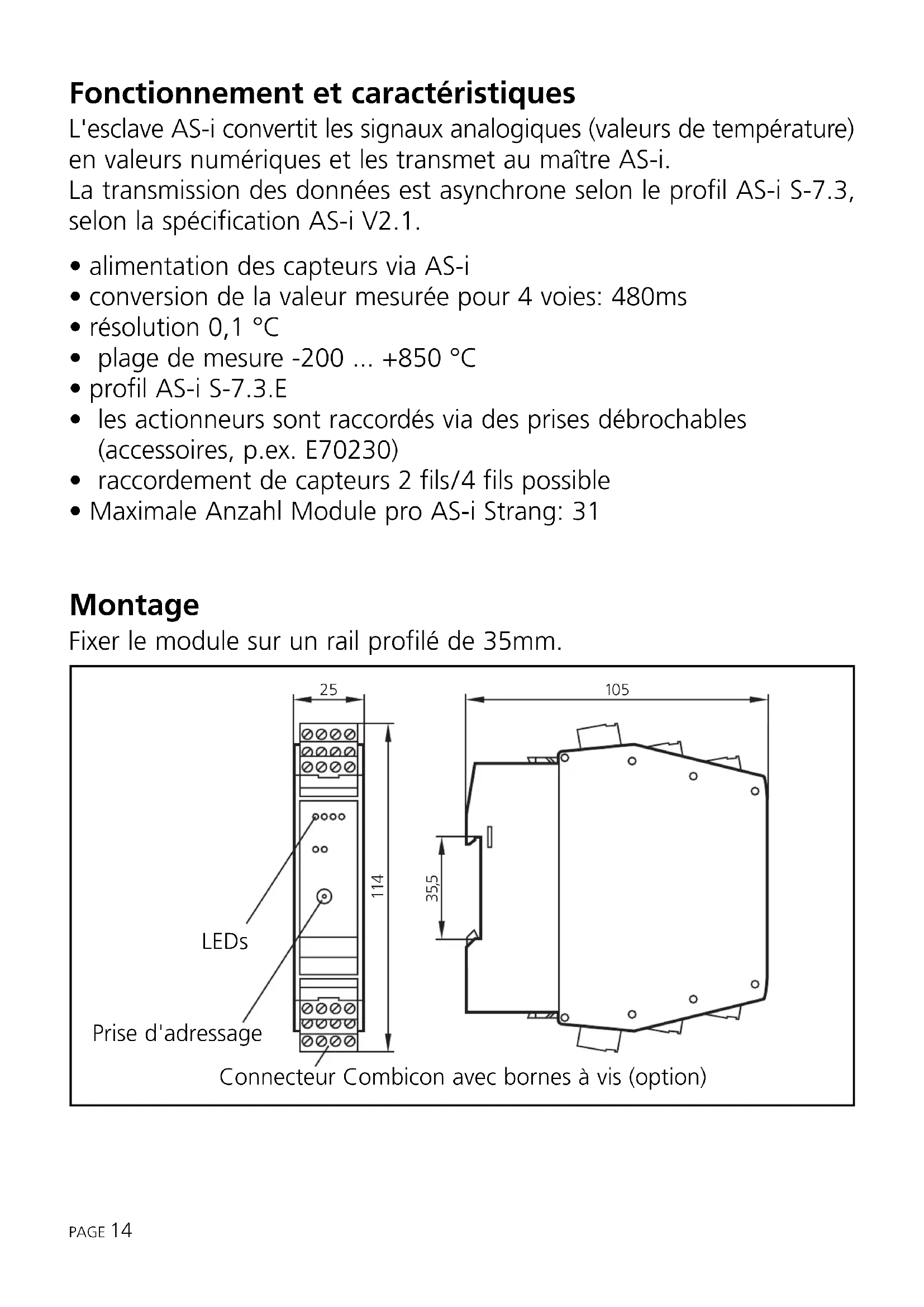

Fonctionnement et caractéristiques

L'esclave AS-i convertit les signaux analogiques (valeurs de température) en valeurs numériques et les transmet au maître AS-i.

La transmission des données est asynchrone selon le profil AS-i S-7.3, selon la spécification AS-i V2.1.

• alimentation des capteurs via AS-i
• conversion de la valeur mesurée pour 4 voies: 480ms
• résolution 0,1 °C
• plage de mesure -200 ... +850 °C
• profil AS-i S-7.3.E
• les actionneurs sont raccordés via des prises débrochables (accessoires, p.ex. E70230)
• raccordement de capteurs 2 fils/4 fils possible
• Maximale Anzahl Module pro AS-i Strang: 31

Montage

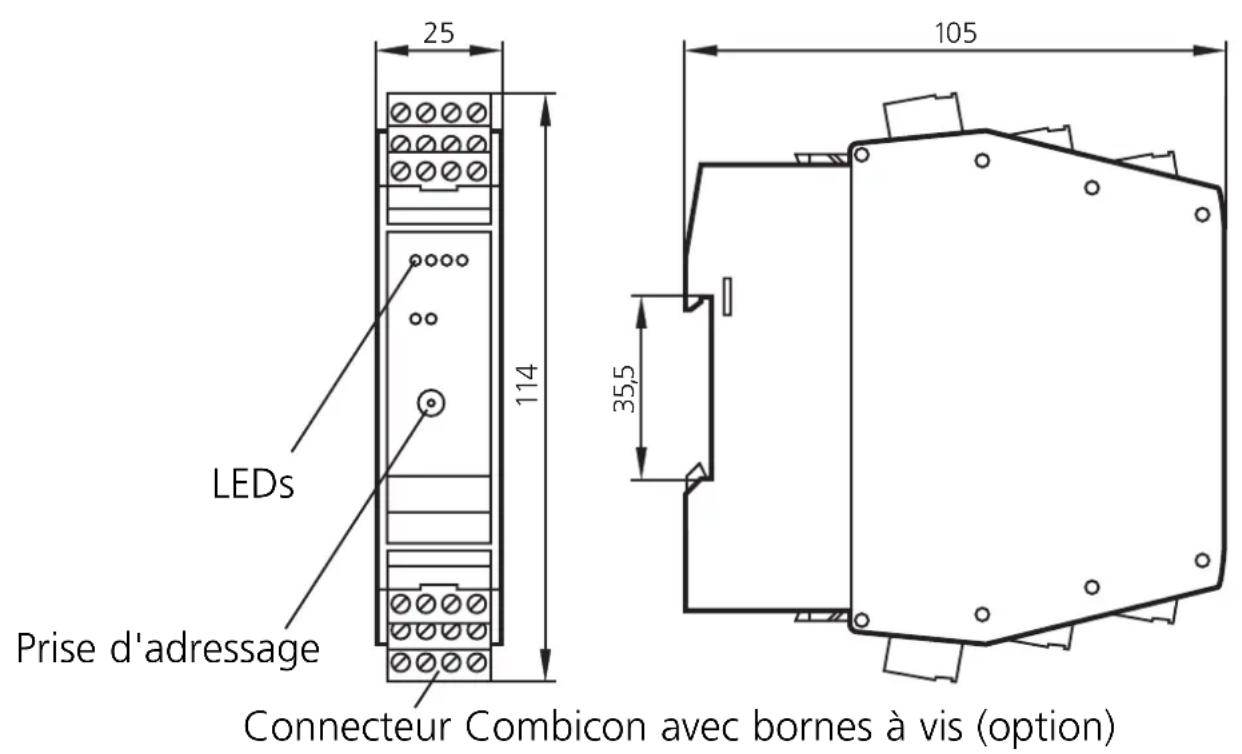

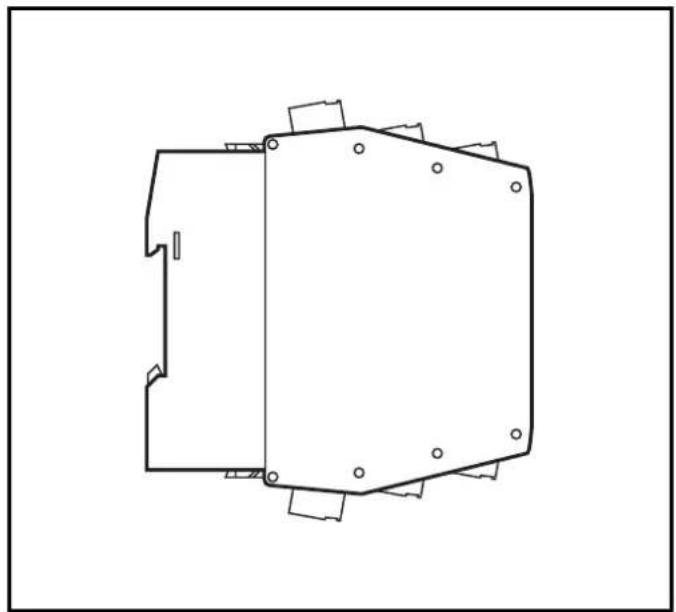

Fixer le module sur un rail profilé de 35mm.

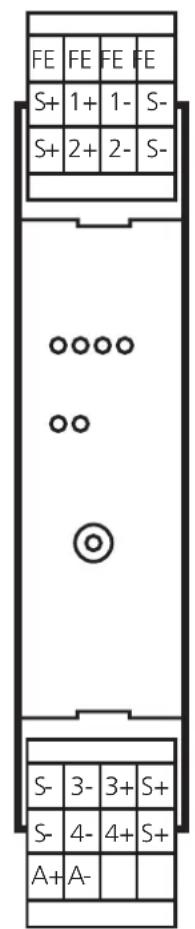

FE FE FE FE S+ 1+ 1- S- S+ 2+ 2- S- ○○○○ ○○ ● S- 3- 3+ S+ S- 4- 4+ S+ A+A-

S+ entrées de mesure + *)
S - entrées de mesure - *)
1+ ... 4+ sorties Drive +
1 - ... 4 - sorties Drive -
FE terre fonctionnelle
*) uniquement pour les Pt100 4 fils

A+ AS-i +
A- AS-i -

LEDs I1 ... I4 jaune état entrées analogiques 1...4

LED verte tension AS-i
LED rouge FAULT

Adressage

Affecter une adresse disponible entre 1 et 31. L'adresse définie lors de la livraison est 0.

Adresser l'esclave par l'unité d'adressage AC1144.

Le module monté et câblé peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage implémentée.

Aucun adressage via la prise d'adressage sous tension.

Raccordement électrique

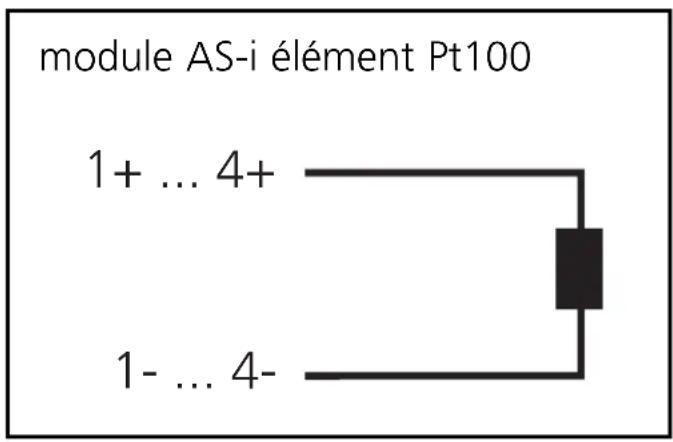

Raccordement d'un élément Pt100 2 fils au module AS-i

module AS-i élément Pt100 1+ ... 4+ 1- ... 4-

Les bornes 1+ ... 4+ sont interconnectées dans le module.

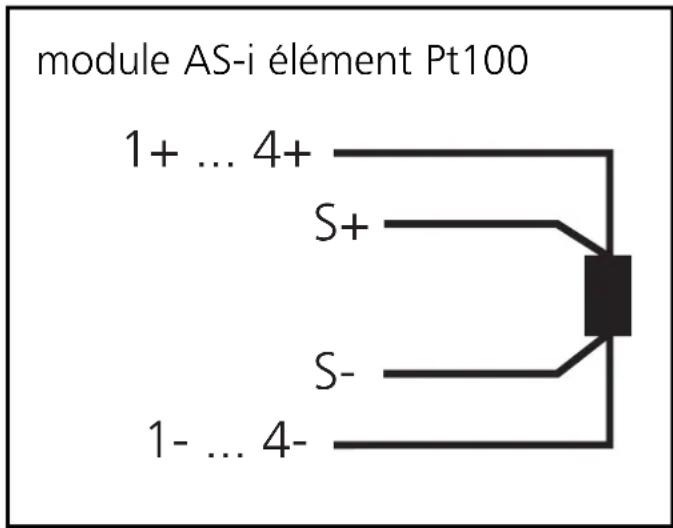

Raccordement d'un élément Pt100 4 fils au module AS-i

module AS-i élément Pt100 1+ ... 4+ S+ S- 1- ... 4-

Les capteurs Pt100 4 fils fournissent des résultats plus exacts que les capteurs 2 fils si les fils ont la même résistance.

La sélection entre les capteurs 2 fils et 4 fils est effectuée via le bit de paramètre P3.

Les bornes 1+ ... 4+ sont interconnectées dans le module.

Avant la mise sous tension des esclaves AS-i au moins un capteur Pt100 doit être raccordé pour activer le convertisseur A/N, sinon les LED I1 ... I4 clignotent à une fréquence d'env. 5Hz.

Informations importantes pour les mesures Pt 100 :

Dans le principe de mesure Pt 100 des courants très faibles circulent dans l'électronique de mesure. Il faut s'assurer que des résistances supplémentaires (câbles, résistances de contact et de passage, mauvais contacts, etc.) ne viennent pas s'intercaler dans le circuit de mesure. C'est la seule façon d'obtenir une mesure précise, pour laquelle ces modules sont conçus.

En détail :

Une mesure 4 fils est toujours à préférer à une mesure 2 fils.

Dans la mesure 2 fils toutes les résistances de contact et de raccordement s'additionnent et peuvent fausser le résultat de mesure.

C'est pourquoi une mesure 2 fils n'est pas recommandée !

Paramétrage des modules analogiques

Bits de paramètres/Désignation	Description		Remarques
P0filtre	1 filtre 50Hz actif dans le convertisseur A/N0 filtre 60Hz actif dans le convertisseur A/N		Le filtre 50 Hz est utilisé dans toute l'Europe
P1, P2défaut de périphérie	bits de paramètres		Défaut de périphérie peut être déclenché par
	P1 P2		1	2	3	4
	0	0	actif	n.a.* n.	n.a.
	0	1	actif	actif	n.a.	n.a.
	1	0	actif	actif	actif	n.a.
	1	1	actif	actif	actif	actif
P3sélectionéléments Pt100	1 mode 2 fils0 mode 4 fils		* n.a. = non actif

Activation du message défaut de périphérie des voies 1 à 4

Les bits de paramètres P1 et P2 permettent de définir selon le tableau ci-dessus quelles voies de mesure peuvent déclencher un message de défaut de périphérie.

La transmission des 4 voies via l'interface AS-i est cependant indépendante des paramètres présélectionnés.

Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Affichage par LED:

• LED jaunes I1 ... I4

éteinte: non raccordé

allumée: signal analogique dans la plage de mesure

clignotant: signal analogique en dehors de la plage de mesure

- LED verte AS-i

allumée: tension AS-i présente

- LED rouge FAULT

allumée: erreur de communication AS-i

clignotant: défaut de périphérie *

* défaut de périphérie

Un défaut de périphérie est affiché si au moins l'un des signaux I1, I2, I3 ou I4 est en dehors de la plage de mesure ou si rien n'est raccordé à au moins une voie analogique.

Plage de mesure du module Pt100

Pour les plages de mesure, le comportement des LED et leur significa- tion voir le tableau suivant:

Plage-200 ... +850°C	Unités déc.	Unités hex.	LED analog	Signification
<-219,4°C	32767	7FFF	clignote	court-circuit
-219,4°C ... -200,1°C	-2194 ... -2001	F76E ... F82F	allumée	en-dessous de la plage nominale
-200°C ... +850°C	-2000 ... 8500	F830 ... 2134	allumée	plage nominale
+850,1°C ... +883,6°C	8501 ... 8836	2135 ... 2090	allumée	au-dessus de la plage nominale
>+883,6°C	32767	7FFF	éteinte	rupture du fil

Temps de transmission des valeurs analogiques

D'une part le temps de transmission des valeurs analogiques dépend du temps de conversion des signaux analogiques en signaux numériques dans le module AS-i et d'autre part du temps de transmission via l'interface AS-i.

Le temps de conversion pour 4 signaux Pt100 est 480ms.

La transmission de 4 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5ms, il en résulte un temps de transmission via l'interface AS-i de 4 x 7 x 5ms = 140ms.

Dans le cas idéal le temps de transmission total pour 4 valeurs de température est donc de 480ms (temps de conversion) + 140ms (temps de transmission) = 620ms.
