Produkttyp	AS-i-Slave-Modul für Pt100-Temperatursensoren
Marke	IFM
Modell	AC2220
Spannungsversorgung	Über AS-i-Bus (AS-i-Spannung)
Sensortyp	Pt100 2-Leiter oder 4-Leiter
Messbereich	-200 °C bis +850 °C
Auflösung	0,1 °C
Anzahl Kanäle	4 Analogkanäle
AS-i-Profil	S-7.3.E (gemäß AS-i-Spezifikation V2.1)
Umwandlungszeit (4 Kanäle)	480 ms
Maximale Übertragungszeit (4 Kanäle)	620 ms (Umwandlung + Übertragung)
Max. Anzahl Module pro AS-i-Strang	31
Adressierung	Adressen 1 bis 31, Werkseinstellung 0; Adressierung über AC1144-Einheit oder E70213-Kabel
Montage	Auf 35-mm-Tragschiene
Anschluss Aktoren	Über steckbare Anschlüsse (Zubehör, z.B. E70230)
LED-Anzeigen	4 gelbe LEDs (I1..I4) für Eingangsstatus, 1 grüne LED (AS-i), 1 rote LED (FAULT)
Netzfilter	Wählbar 50 Hz oder 60 Hz über Parameter P0
Parametrierung Peripheriefehler	Über Bits P1 und P2 zum Aktivieren/Deaktivieren der Fehlerkanäle
Wartung	Keine spezifische Wartung erforderlich; regelmäßige Überprüfung der Anschlüsse empfohlen
Umgebungsbedingungen	Industrielle Nutzung; Standard-Umgebungstemperatur (siehe vollständiges Handbuch)
Zulassungen	Entspricht AS-i-Normen (nicht spezifiziert)

Häufig gestellte Fragen - AC2220 IFM

Was ist der Messbereich des Moduls AC2220?

Der Messbereich beträgt -200 °C bis +850 °C mit einer Auflösung von 0,1 °C.

Wie adressiere ich das Modul AC2220?

Verwenden Sie die Adressierungseinheit AC1144 oder das Adressierungskabel E70213. Die Werkseinstellung ist 0, gültige Adressen sind 1 bis 31. Nicht unter Spannung adressieren.

Was bedeuten die gelben LEDs I1 bis I4?

Die gelben LEDs zeigen den Status der Analogeingänge: aus = nicht angeschlossen, ein = Signal im Messbereich, blinkend = Signal außerhalb des Bereichs oder Fehler.

Wie schließe ich einen Pt100 2-Leiter-Sensor an?

Schließen Sie den Sensor zwischen dem +-Anschluss (1+ bis 4+) und dem entsprechenden --Anschluss (1- bis 4-) an. Die +-Anschlüsse sind im Modul miteinander verbunden.

Wie schließe ich einen Pt100 4-Leiter-Sensor an?

Schließen Sie die Messleitungen an die Klemmen S+ und S- (für jeden Kanal) und die Erregerleitungen an die Klemmen + und - an. Dies verbessert die Genauigkeit durch Eliminierung von Leitungswiderständen.

Wie konfiguriere ich den 50/60-Hz-Filter?

Parameter P0 ermöglicht die Auswahl: P0 = 1 aktiviert den 50-Hz-Filter, P0 = 0 aktiviert den 60-Hz-Filter. Der 50-Hz-Filter wird in Europa verwendet.

Was tun, wenn die rote FAULT-LED blinkt?

Ein Blinken zeigt einen Peripheriefehler an: mindestens ein Analogkanal ist außerhalb des Bereichs oder nicht angeschlossen. Überprüfen Sie die Sensoren und die Parametrierung der Bits P1/P2.

Wie lange ist die gesamte Übertragungszeit für 4 Kanäle?

Die Umwandlungszeit beträgt 480 ms, die Übertragung über AS-i dauert 140 ms (4 Kanäle × 7 Zyklen × 5 ms), also insgesamt etwa 620 ms im Idealfall.

Wie wähle ich zwischen 2-Leiter- und 4-Leiter-Modus?

Parameter P3 ermöglicht die Auswahl: P3 = 1 für 2-Leiter-Modus, P3 = 0 für 4-Leiter-Modus. Der 4-Leiter-Modus wird für eine bessere Genauigkeit empfohlen.

Benötigt das Modul eine besondere Wartung?

Keine spezifische Wartung erforderlich. Es wird empfohlen, die Anschlüsse regelmäßig zu überprüfen und das Gerät bei Bedarf mit einem trockenen Tuch zu reinigen.

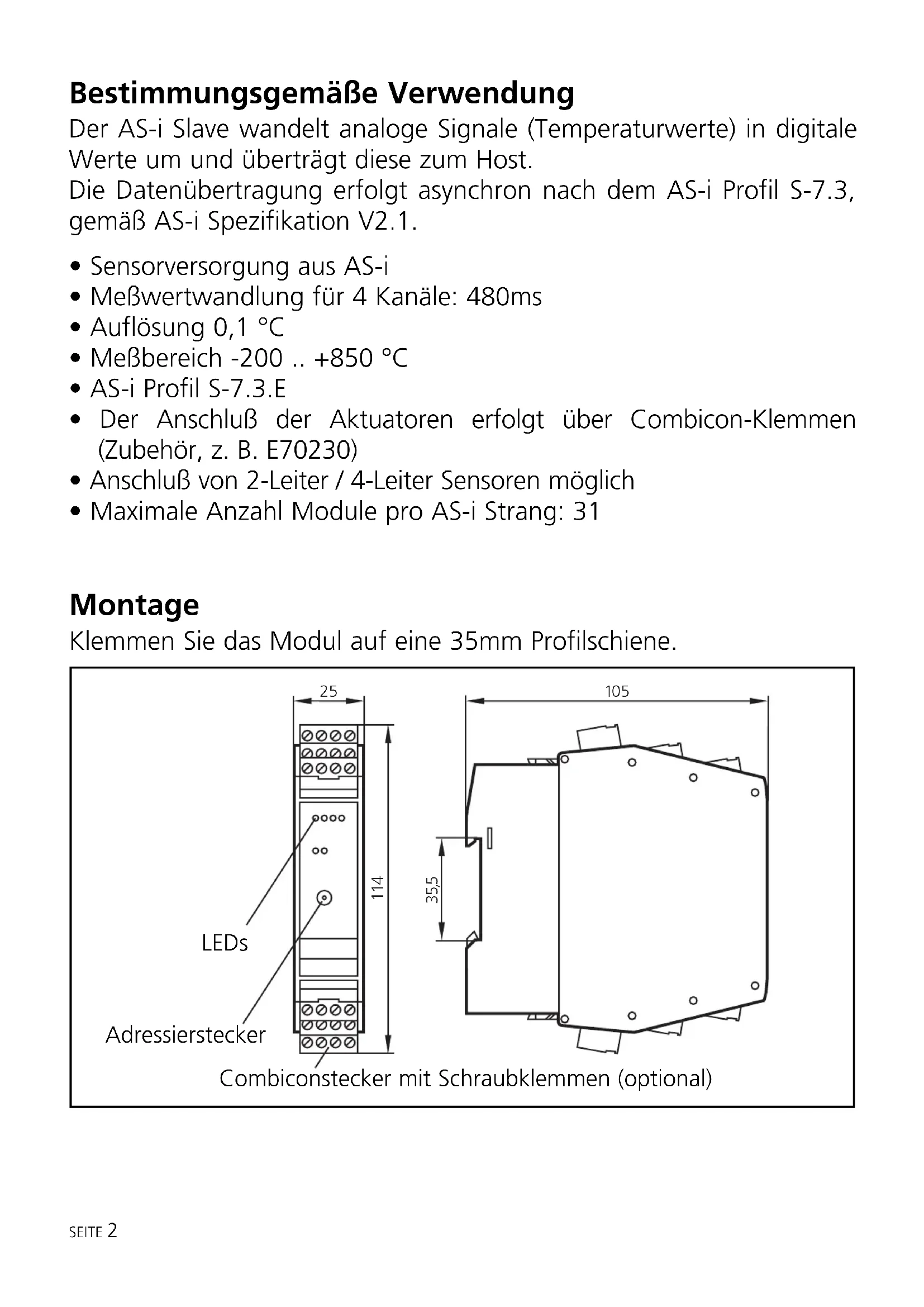

BEDIENUNGSANLEITUNG AC2220 IFM

Bestimmungsgemäße Verwendung

Der AS-i Slave wandelt analoge Signale (Temperaturwerte) in digitale Werte um und überträgt diese zum Host.

Die Datenübertragung erfolgt asynchron nach dem AS-i Profil S-7.3, gemäß AS-i Spezifikation V2.1.

• Sensorversorgung aus AS-i
• Meßwertwandlung für 4 Kanäle: 480ms
• Auflösung 0,1 °C
• Meßbereich -200 .. +850 °C
• AS-i Profil S-7.3.E
• Der Anschluß der Aktuatoren erfolgt über Combicon-Klemmen (Zubehör, z. B. E70230)
• Anschluß von 2-Leiter / 4-Leiter Sensoren möglich
• Maximale Anzahl Module pro AS-i Strang: 31

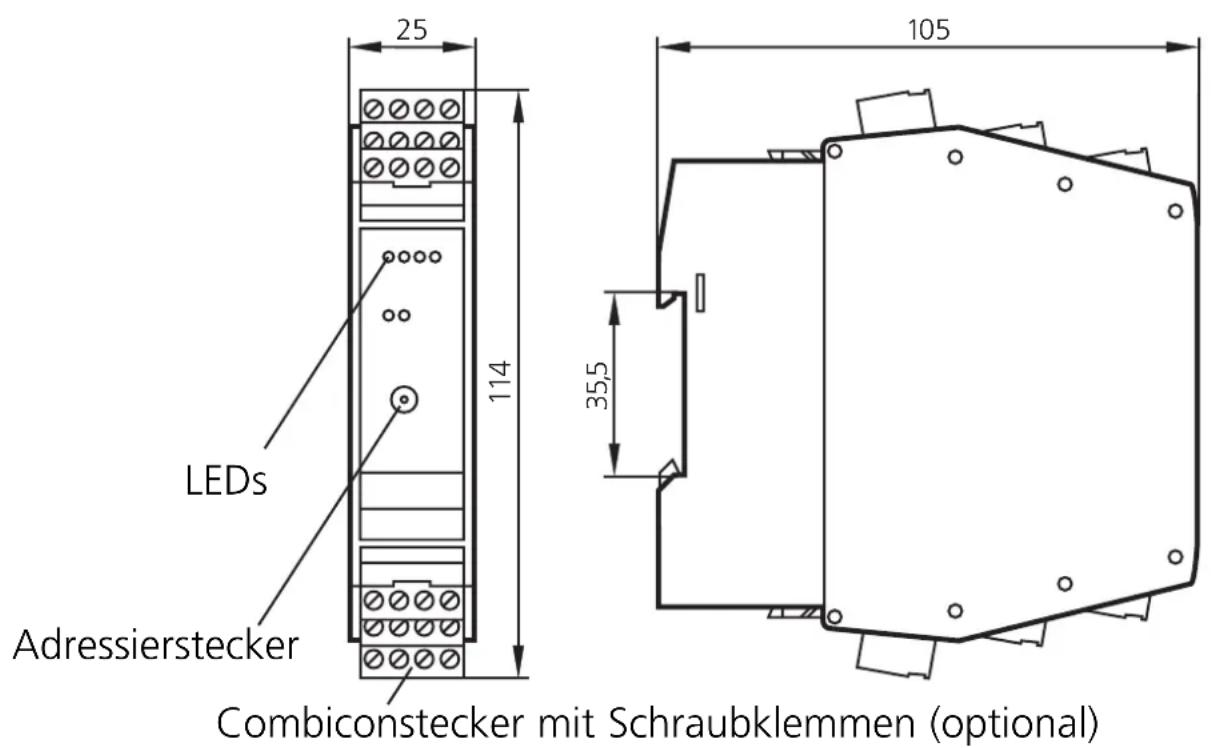

Montage

Klemmen Sie das Modul auf eine 35mm Profilschiene.

25 114 105 35,5 LEDs Adressierstecker Combiconstecker mit Schraubklemmen (optional)

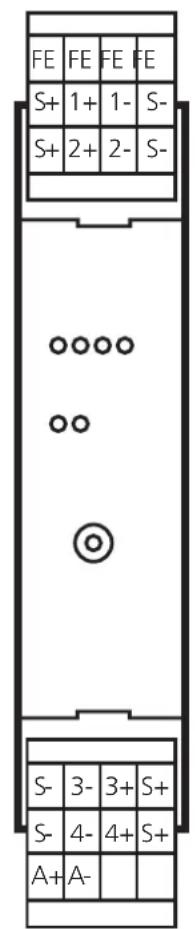

FE FE FE FE S+ 1+ 1- S- S+ 2+ 2- S- ○○○○ ○○ ○○ S- 3- 3+ S+ S- 4- 4+ S+ A+A-

S+ Senseeingänge + *)

S - Senseeingänge - *)

1+ ... 4+ Drive Ausgänge +

1 - ... 4 - Drive Ausgänge -

FE Funktionserde

*) nur für 4-Leiter-Pt100

A+ AS-i +

A-AS-i-

LEDs I1 ... I4 gelb Status Analog- eingänge 1...4

LED grün AS-i Spannung

LED rot FAULT

Adressieren

Vergeben Sie eine freie Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Adressieren Sie den Slave mit dem Adressiergerät AC1144.

Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahteten Zustand adressiert werden.

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

Elektrischer Anschluß

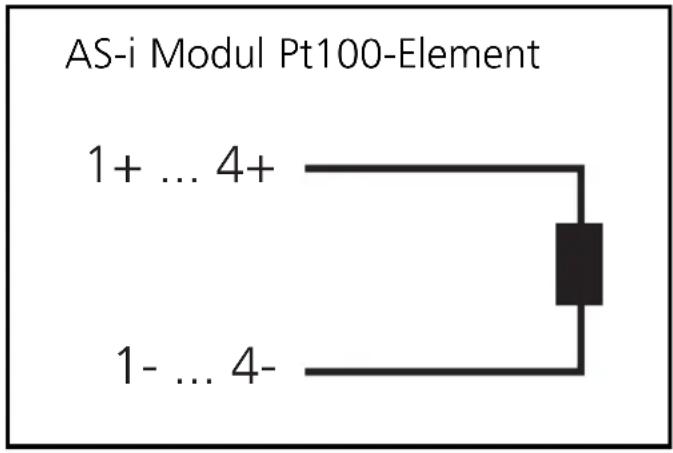

Anschluß eines 2-Draht-Pt100-Elementes an das AS-i Modul

AS-i Modul Pt100-Element 1+ ... 4+ 1- ... 4-

Die Klemmen 1+ ... 4+ sind im Modul miteinander verbunden.

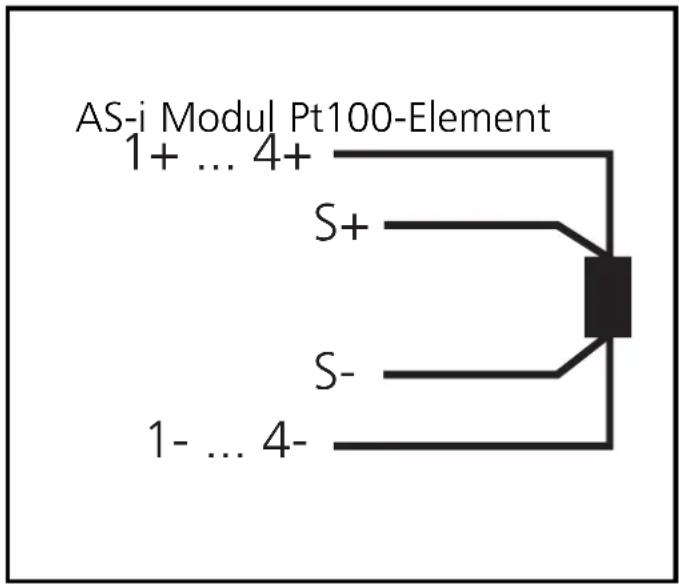

Anschluß eines 4-Draht-Pt100-Elementes an das AS-i Modul

AS-i Modul Pt100-Element 1+ ... 4+ S+ S- 1- ... 4-

4-Draht-Pt100-Sensoren liefern genauere Resultate als 2-Draht-Sensoren, vorausgesetzt, daß die Zuleitungen in ihrem Widerstand gleich sind.

Die Umschaltung zwischen 2- und 4-Draht-Sensoren erfolgt über das Parameterbit P3.

Die Klemmen 1+ ... 4+ sind im Modul miteinander verbunden.

Schließen Sie mindestens einen Pt100-Sensor vor dem Einschalten des AS-i Slaves an, um den A/D-Wandler zu starten, sonst blinken die LEDs I1 ... I4 mit einer Frequenz von ca. 5Hz.

Wichtige Hinweise bei Pt 100 Messungen:

Bei dem Pt 100 Meßverfahren fließen sehr geringe Ströme in die Meßelektronik. Es ist hierbei darauf zu achten, daß zusätzliche Widerstände (Leitungen, Kontakt- und Übergangswiderstände, Wackelkontakte, etc.) im Meßkreis vermieden werden.

Nur so kann eine genaue Messung, für die diese Module ausgelegt sind, ermöglicht werden.

Im Detail gilt:

Eine 4- Leitermessung ist immer einer 2- Leitermessung zu bevorzugen. Bei der 2-Leitermessung addieren sich Meßtechnisch alle Übergangs- und Anschlußwiderstände und können das Meßergebnis massiv verfälschen.

Deshalb wird eine 2-Leitermessung nicht empfohlen!

Parametrierung der Analogmodule

Parameterbit/Bezeichnung	Beschreibung		Bemerkungen
P0Filter	1	50Hz Filter imA/D Wandler aktiv	Das 50Hz Filter gilt für ganz Europa
	0	60Hz Filter imA/D Wandler aktiv
P1, P2Peripheriefehler	Parameterbit		Peripheriefehler kann ausgelöstwerden von
	P1 P2		1	2	3	4
	0	0	ein	aus	aus	aus
	0	1	ein	ein	aus	aus
	1	0	ein	ein	ein	aus
	1	1	ein	ein	ein	ein
P3Typ desPt100 Element	1	2-Leiter Modus
	0	4-Leiter Modus

Aktivierung der Peripheriefehlermeldung der Kanäle 1 bis 4

Mittels der Parameterbits P1 und P2 kann, gemäß obiger Tabelle, definiert werden, welche Messkanäle eine Peripheriefehlermeldung auslösen können.

Unabhängig von den vorgegebenen Parametern werden jedoch immer alle 4 Kanäle über das AS-Interface übertragen.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED gelb I1 ... I4 aus: nicht angeschlossen

an: analoges Signal im Messbereich

blinkend: analoges Signal außerhalb des Messbereichs

• LED grün AS-i an: AS-i Spannung liegt an

• LED rot FAULT an: AS-i Kommunikationsfehler

blinkend: Peripheriefehler *

* Peripheriefehler

Ein Peripheriefehler wird angezeigt, wenn mindestens eines der Signale I1, I2, I3 oder I4 außerhalb des Messbereiches ist oder an mindestens einem analogen Kanal nichts angeschlossen ist.

Meßbereich des Pt100-Moduls

Die Meßbereiche, das Verhalten der LEDs und deren Bedeutung entnehmen Sie bitte der folgenden Tabelle:

Bereich-200 ... +850°C	Einheitendez.	Einheitenhex.	LEDAnalog	Bedeutung
<-219,4°C	32767	7FFF	blinkt	Kurzschluß
-219,4°C ... -200,1°C	-2194 ... -2001	F76E ... F82F	an	Untersteuerungsbereich
-200°C ... +850°C	-2000 ... 8500	F830 ... 2134	an	Nennbereich
+850,1°C ... +883,6°C	8501 ... 8836	2135 ... 2090	an	Übersteuerungs-bereich
>+883,6°C	32767	7FFF	aus	Drahtbruch

Übertragungszeit der Analogwerte

Die Übertragungszeit der Analogwerte hängt einerseits von der Wandlungszeit der analogen Signale in digitale Signale im AS-i Modul und andererseits von der Übertragungszeit über das AS-Interface ab.

Die Wandlungszeit für 4 Pt100-Signale beträgt 480ms.

Die Übertragungszeit der 4 16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zykluszeit von 5ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 4 x 7 x5ms = 140ms.

Die gesamte Übertragungszeit für 4 Temperaturwerte beträgt somit im Idealfall 480ms (Wandlungszeit) + 140ms (Übertragungszeit) = 620ms.
