AC5235 - Composant électronique industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de proximité inductif
Modèle	IFM AC5235
Plage de détection	0 à 8 mm
Tension d'alimentation	10 à 30 V DC
Sortie	PNP/NPN, normalement ouvert ou fermé
Fréquence de commutation	300 Hz
Température de fonctionnement	-25 °C à +70 °C
Protection	IP67
Dimensions	Ø 18 mm, longueur 50 mm
Matériau du boîtier	Acier inoxydable
Utilisation	Détection de position, contrôle de présence
Maintenance	Vérifier régulièrement l'état du capteur et des connexions électriques
Sécurité	Respecter les normes électriques lors de l'installation
Informations générales	Compatible avec divers systèmes automatiques et d'automatisation

FOIRE AUX QUESTIONS - AC5235 IFM

Comment configurer l'IFM AC5235 pour la première fois ?

Pour la première configuration, connectez l'appareil à une source d'alimentation, puis suivez les instructions du manuel d'utilisation pour accéder au menu de configuration et régler les paramètres nécessaires.

Que faire si l'IFM AC5235 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, contactez le support technique.

Comment réinitialiser l'IFM AC5235 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

L'IFM AC5235 ne se connecte pas à mon réseau, que faire ?

Assurez-vous que vous avez saisi le bon mot de passe du réseau. Vérifiez également la portée du signal et assurez-vous que l'appareil est compatible avec votre type de réseau (2.4 GHz ou 5 GHz).

Comment mettre à jour le firmware de l'IFM AC5235 ?

Téléchargez la dernière version du firmware depuis le site officiel d'IFM. Connectez l'appareil à votre ordinateur et suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Quels sont les accessoires compatibles avec l'IFM AC5235 ?

L'IFM AC5235 est compatible avec plusieurs accessoires IFM, tels que les capteurs et les modules d'extension. Consultez la documentation produit pour une liste complète.

Que faire si l'appareil affiche des erreurs ?

Consultez le manuel d'utilisation pour le code d'erreur affiché. La plupart des erreurs peuvent être résolues en suivant les instructions de dépannage. Si le problème persiste, contactez le support technique.

L'IFM AC5235 est-il étanche ?

Vérifiez les spécifications techniques de l'appareil. Certains modèles peuvent être résistants à l'eau, mais il est important de ne pas les immerger complètement dans l'eau.

Comment obtenir de l'aide en cas de problème avec l'IFM AC5235 ?

Vous pouvez contacter le support technique d'IFM par téléphone ou par e-mail. Consultez le site web d'IFM pour les coordonnées et les heures d'ouverture du support.

MODE D'EMPLOI AC5235 IFM

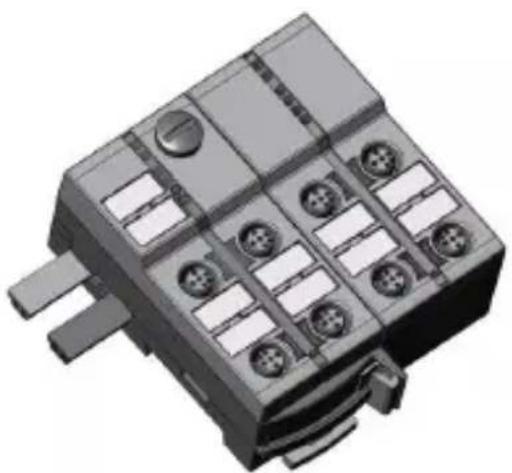

Notice d'utilisation Module ClassicLine

AC5204 / AC5209 / AC5212 AC5235 / AC5236 / AC5237 AC5274

FR

7390889/00 11/2020

1 Fonctionnement et caractéristiques....3
2 Eléments de service et d'indication ....3
3 Montage....4
4 Raccordement électrique....9
5 Adressage....9
5.1 Adressage avec l'unité d'adressage AC1154 ....9
6 Fonctionnement....16
7 Données techniques....16

1 Fonctionnement et caractéristiques

• Nombre maximal de modules par maître
• 31 (AC5209, AC5212); 62 (AC5204, AC5235, AC5236, AC5237, AC5274)
  • AS-interface version 3.0, compatibilité descendante (AC5204, AC5209, AC5212, AC5274)
• Les esclaves AC5235, AC5236 et AC5237 peuvent seulement être opérés avec un maître de la version 3.0 (profile du maître M4)

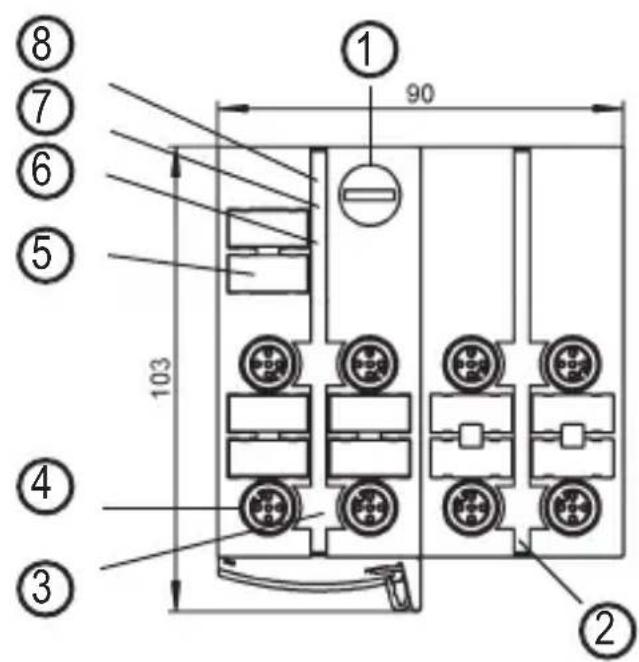

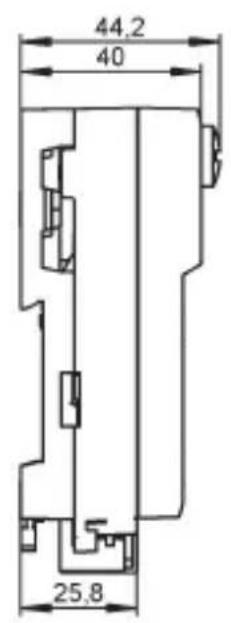

2 Eléments de service et d'indication

⑧ ⑦ ⑥ ⑤ 103 ① 90 ④ ③ ②

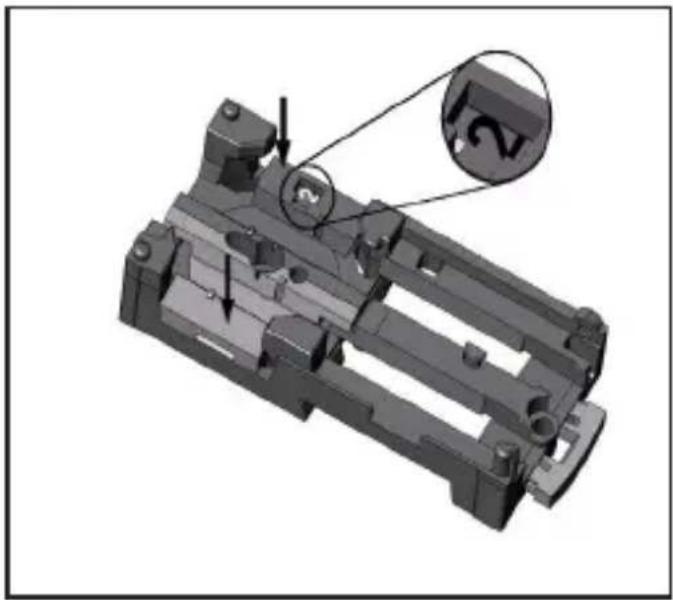

Orientation du câble plat à la livraison

Poser le câble plat jaune et le câble plat noir soigneusement dans le guide profilé.

Monter la partie supérieure.

Verrouiller l'appareil.

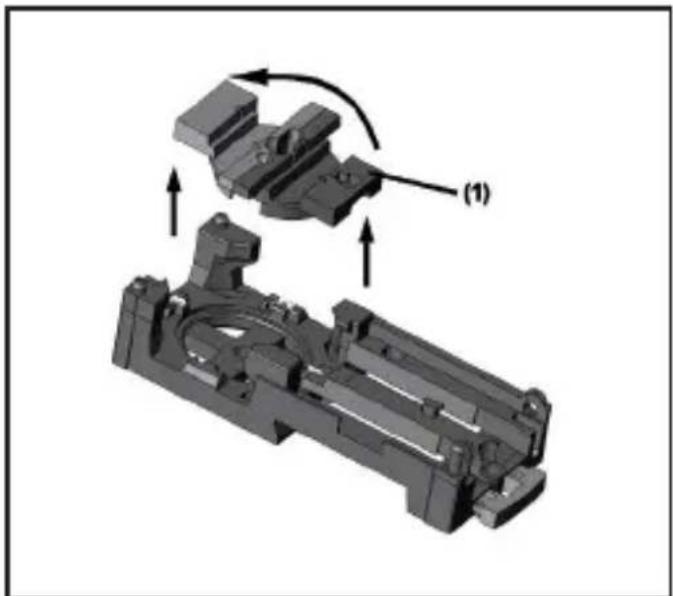

L'embase fournie permet l'orientation du câble plat dans trois directions.

Poser le guide du câble plat (1) en fonction de la direction souhaitée.

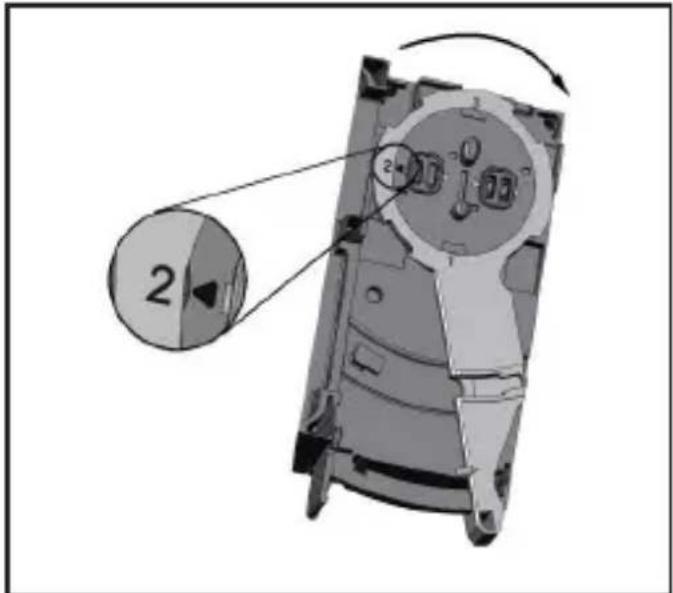

Réglages sur l'embase

Sélectionner la position 1, 2 ou 3 selon l'orientation souhaitée du câble plat (→).

A = à la livraison

Réglages sur la partie supérieure

Ensuite régler la position sélectionnée sur la partie supérieure. Pour ce faire, positionner le triangle sur le numéro correspondant (figures D1 et D2).

Utiliser un outil, par ex. un tournevis (figure D1) ou le guide du câble plat jaune/noir (figure D2).

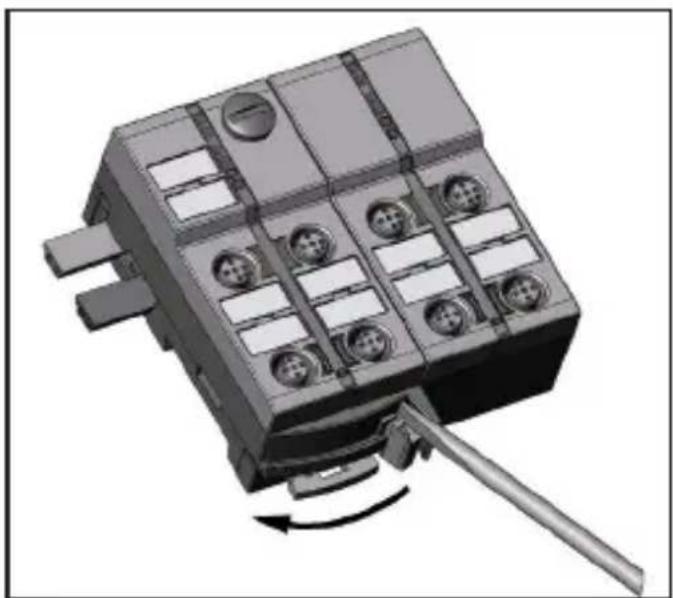

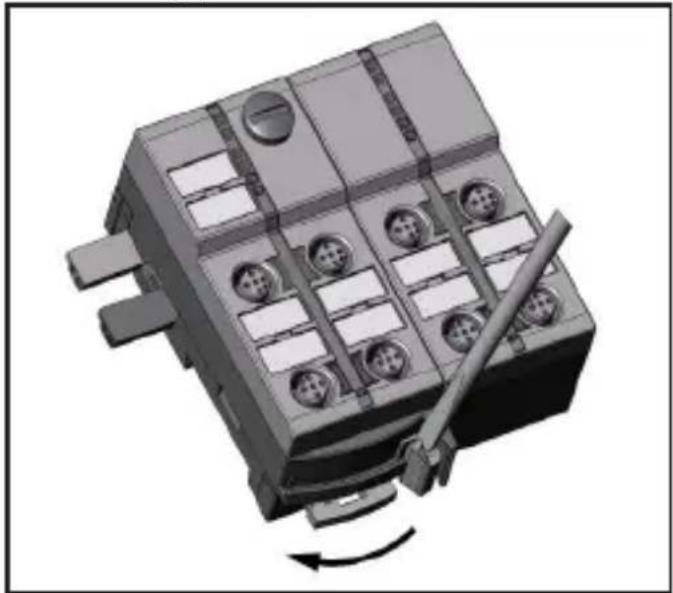

Ouvrir l'appareil

Ouvrir l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

Poser le câble plat AS-i soigneusement, la longueur droite doit être d'environ 15 cm.

4 Raccordement électrique

Raccorder les broches des capteurs / actionneurs aux prises M12, couple de serrage 0,6...0,8 Nm.

Afin de garantir le degré de protection IP 67, il est impératif de

• couvrir les prises non utilisées avec des bouchons de protection (E73004)*, couple de serrage 0,6...0,8 Nm.
• utiliser le joint d'étanchéité pour l'extrémité du câble plat (E70413)* si le module se trouve à l'extrémité du faisceau.

* à commander séparément

5 Adressage

A la livraison, l'adresse est 0.

5.1 Adressage avec l'unité d'adressage AC1154

Le module monté et câblé peut être adressé par le cordon d'adressage (E70213) via l'interface d'adressage intégrée.

Si un esclave avec le mode d'adressage étendu (AC5204, AC5274) est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être 1 et le bit de sortie D3 doit être 0*. Le bit de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés. * réglage par défaut

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

AC5204

4 entrées / 3 sorties

Profil AS-i S-7.A.E / mode d'adressage étendu : oui

Bit de donnée D0 D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4

Sortie O1 O2 O3 -
Prise O-1/2 O-1/2	O-2 O-3 -

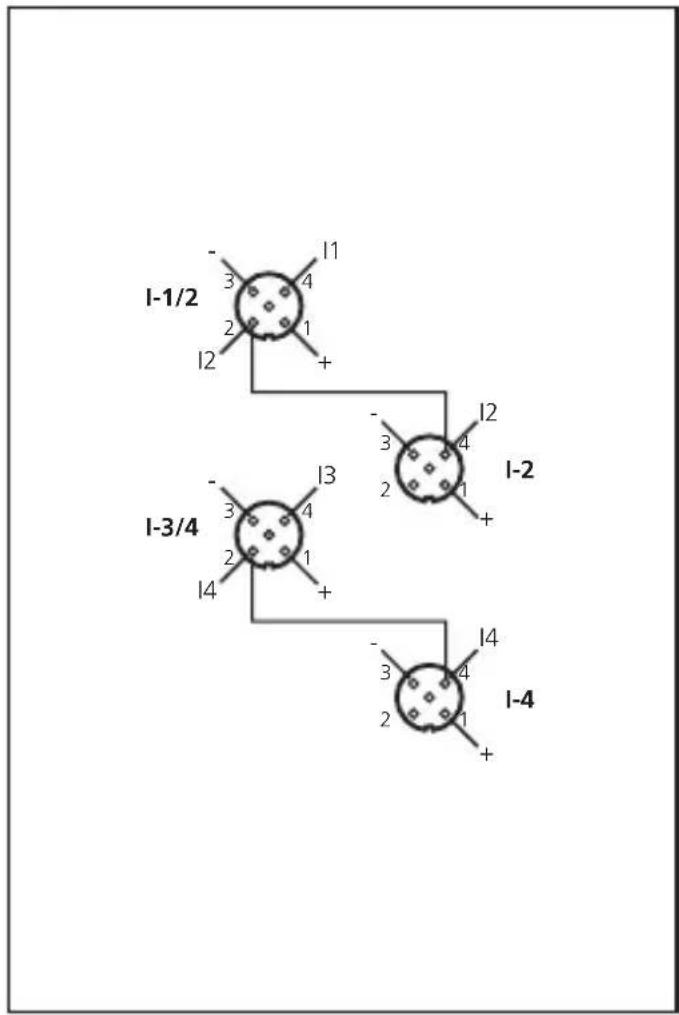

Circuit en Y entrées Sortie O-3

I-1/2 - 3 4 2 1 I2 + - I-2 - 3 4 2 1 + I-3/4 - 3 4 2 1 I4 + - I-4 - 3 4 2 1 +

- 3 2 4 1

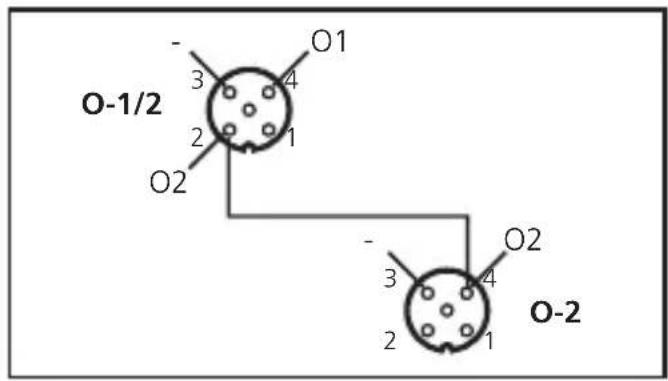

Sorties circuit en Y

O-1/2 3 4 2 1 O2 - O1 - 3 4 2 1 O2 O-2

AC5209

4 entrées / 4 sorties

Profil AS-i S-7.0.E / mode d'adressage étendu : non

Bit de donnée D0 D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1 I-2 I-3 I-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4	O-4

Entrées Sorties circuit en Y

- 3 4 2 1 + +

FR

AC5212

4 entrées / 4 sorties (2 Ampere)

Profil AS-i S-7.0.E / mode d'adressage étendu : non

Bit de donnée D0 D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1 I-2 I-3 I-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4	O-4

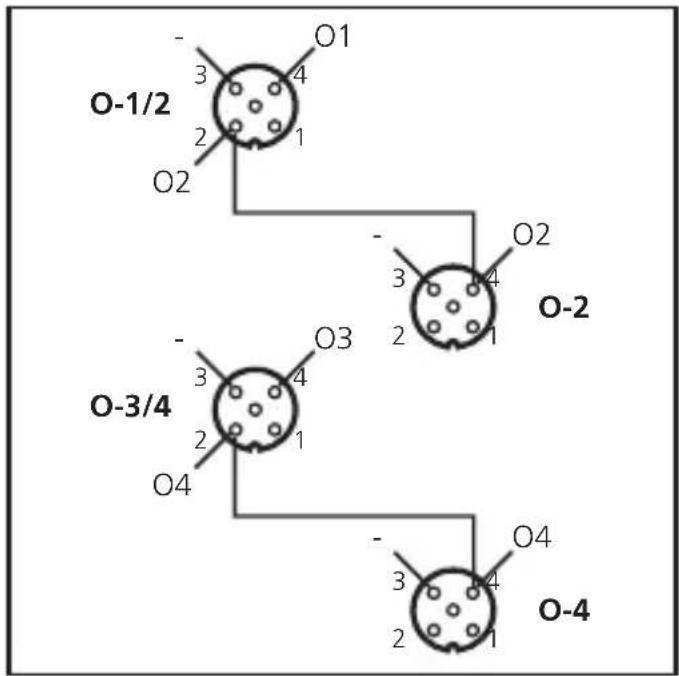

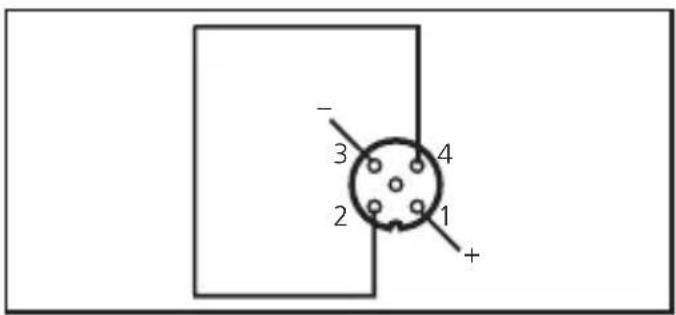

Entrées Sorties circuit en Y

- 3 4 2 1 + +

AC5235

4 entrées / 4 sorties

Profil AS-i S-7.A.7 / mode d'adressage étendu : oui

Bit de donnée D0 D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4	O-4

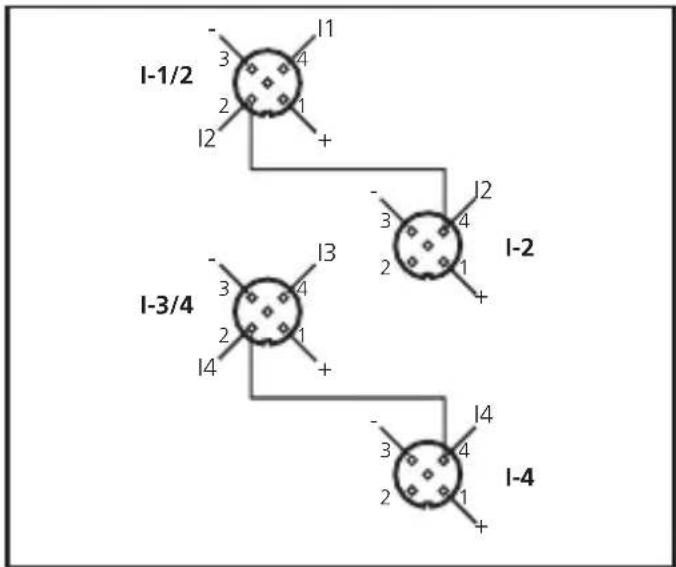

Circuit en Y entrées Sorties circuit en Y

4 entrées / 4 sorties (2 Ampère)

Profil AS-i S-7.A.7 / mode d'adressage étendu : oui

Bit de donnée D0 D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4	O-4

Circuit en Y entrées Sorties circuit en Y

4 entrées / 3 sorties

Profil AS-i S-7.A.E / mode d'adressage étendu : oui

Bit de donnée D0	D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1 I-2 I-3 I-4

Sortie O1 O2 O3 -
Prise O-1 O-2 O-3 -

Entrées Sorties

- 3 4 2 1 + +

- 3 4 + 2 1

6 Fonctionnement

Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

• LED jaune : entrée, sortie commutée
• LED PWR verte : alimentation en tension AS-i ok
• LED AUX verte : alimentation AUX ok
- LED FAULT rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" de données, par ex. adresse d'esclave 0
- LED FAULT rouge clignote : défaut périphérie, par ex. alimentation capteur / sortie en surcharge ou en court-circuit
• LED 1 jaune : état logique des sorties

Une surcharge ou un court-circuit de l'alimentation des entrées et des sorties est signalé au maître AS-i (version 2.1 ou supérieure) en tant que défaut périphérie.

7 Données techniques

Données techniques et informations supplémentaires sur notre site web à www.ifm.com.
