SI6600 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

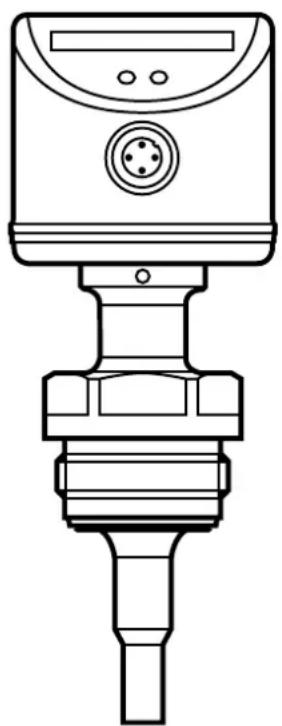

Type de produit	Détecteur de débit (capteur de débit calorimétrique)
Principe de mesure	Calorimétrique
Fluides admissibles	Liquides et gaz
Plage de mesure (réglage usine, eau)	5 à 100 cm/s
Alimentation électrique	19 à 30 V DC (TBTS, TBTP)
Sortie de commutation	1 sortie, normalement ouvert (configurable normalement fermé)
Affichage	10 LEDs vertes (débit), 1 LED orange/rouge (seuil de commutation)
Raccordement process	Adaptateurs à souder, adaptateurs avec joint, montage sur flasque G1
Matériau	Acier inoxydable (estimation)
Profondeur d'installation minimale	12 mm
Température de fluide	Non spécifié dans la notice
Pression de service	Non spécifiée dans la notice
Homologations	3-A et EHEDG (pour applications aseptiques)
Temps de réponse typique	1 à 10 s
Hystérésis (réglage 5-100 cm/s)	2 à 5 cm/s
Fonctions de réglage	Seuil de commutation, débit max., débit min., reset usine, verrouillage
Protection électrique	Court-circuit sur sortie détecté (affichage alterné)
Entretien	Vérifier et nettoyer le bout de sonde avec un chiffon doux ; détartrage possible
Environnement	Applications générales et aseptiques (agroalimentaire, boissons)
Raccordement électrique	Couleurs des fils : 1 BN (brun), 3 BU (bleu), 4 BK (noir)
Couple de serrage recommandé	35 Nm

FOIRE AUX QUESTIONS - SI6600 IFM

Comment installer le capteur SI6600 ?

Le montage doit être effectué par du personnel qualifié. Le bout de la sonde doit être complètement couvert par le fluide et la profondeur d'installation minimale est de 12 mm. Pour les tuyaux horizontaux, privilégier un montage latéral. Utiliser une pâte lubrifiante appropriée et serrer avec un couple de 35 Nm. Respecter les distances par rapport aux perturbations (coudes, vannes) : au moins 2 à 5 fois le diamètre du tuyau selon le type de perturbation.

Quels fluides le SI6600 peut-il mesurer ?

Le capteur SI6600 surveille le débit de liquides et de gaz. Il convient aux applications générales et aseptiques dans l'industrie agroalimentaire et des boissons.

Comment régler le seuil de commutation ?

Appuyer brièvement sur le bouton + ou -. La LED du seuil clignote. Appuyer sur le bouton — ou + pour décaler la LED d'une position. Après 2 secondes sans action, l'appareil enregistre la valeur et repasse en mode fonctionnement.

Que faire si toutes les LED clignotent en rouge lors du réglage ?

Cela indique une erreur de réglage. Causes possibles : montage incorrect (vérifier le chapitre 4), écart trop faible entre débit max et min, ou ordre de réglage inversé (d'abord débit max, puis débit min). Corriger et recommencer.

Comment effectuer un réglage au débit maximum ?

Activer le débit normal dans l'installation. Appuyer sur le bouton + et maintenir enfoncé. Après environ 5 secondes, la LED 9 clignote. Relâcher le bouton. L'appareil adapte l'affichage au débit présent.

Comment configurer la sortie en normalement fermé ?

Appuyer sur le bouton + pendant au moins 15 secondes. Après 15 secondes, les LED 0 à 4 clignotent en orange. Relâcher le bouton. La sortie passe en fonction normalement fermé. Répéter pour revenir en normalement ouvert.

Comment verrouiller l'appareil pour éviter une reprogrammation intempestive ?

En mode fonctionnement, appuyer simultanément sur les deux boutons de réglage pendant 10 secondes. L'affichage s'éteint, l'appareil est verrouillé. Répéter l'opération pour déverrouiller.

Quel entretien est recommandé pour le SI6600 ?

Vérifier périodiquement la présence de dépôts en bout de sonde. Nettoyer avec un chiffon doux. Les dépôts adhérents (ex. calcaire) peuvent être enlevés avec un produit acétique de nettoyage usuel.

Quelles sont les exigences pour les applications aseptiques (3-A, EHEDG) ?

Utiliser des adaptateurs process certifiés 3-A ou EHEDG avec des joints d'étanchéité appropriés. L'installation doit être auto-vidante et le capteur ne doit pas être au point bas de la tuyauterie. Respecter les limites de température et de matériau selon la fiche technique. Les orifices de fuite doivent être orientés vers le bas.

Quelle est la plage de mesure par défaut et comment la modifier ?

Le réglage usine est de 5 à 100 cm/s pour l'eau. La plage peut être adaptée via le réglage au débit maximum (bouton +) et au débit minimum (bouton -) pour d'autres fluides. Le seuil de commutation peut être changé de la LED 7 (usine) à une autre position entre LED 0 et 9.

MODE D'EMPLOI SI6600 IFM

Notice d'utilisation

Capteur de débit

SI6600

SI6700

SI6800

FR

11412706 / 00 11 / 2021

1 Remarque préliminaire ....3

1.1 Symboles utilisés....3

2 Consignes de sécurité ....3

3 Fonctionnement et caractéristiques....4

3.2 Fonctionnement surveillance du débit....4

4 Montage....5

4.1 Lieu de montage....5

4.2 Parasites dans la conduite ....6

4.3 Montage....6

4.3.1 Montage par adaptateur avec joint d'étanchéité (conformité aseptique) 6

4.3.2 Montage par raccord à souder avec joint d'étanchéité (conformité aseptique)....7

4.3.3 Montage par adaptateur process avec joint métal sur métal......7

4.3.4 Montage sur flasque G1 7

4.4 Pour applications aseptiques selon 3-A....8

4.5 Pour applications aseptiques selon EHEDG 8

5 Raccordement électrique....9

6 Eléments de service et d'indication ....10

7 Mise en service et réglages pour l'eau ....10

7.1 Changer le seuil de commutation (option).... 11

7.2 Réglage au débit maximum (option).... 11

8 Réglages supplémentaires (option)....12

8.1 Réglage au débit minimum....12

8.2 Configurer la sortie de commutation....12

8.3 Récupérer les réglages de base effectués en usine (Reset) .....13

8.4 Verrouiller/ déverrouiller l'appareil 13

9 Défaut lors du réglage 13

10 Fonctionnement....14

11 Entretien....14

1 Remarque préliminaire

Données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

LED allumée en vert

LED allumée en orange

La LED est allumée en rouge

LED clignote

2 Consignes de sécurité

- L'appareil décrit est un composant destiné à être intégré dans un système.

- La sécurité du système est sous la responsabilité de l'installateur.

- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles afin qu'ils ne soient pas endommagés.

3 Fonctionnement et caractéristiques

3.1 Applications

L'appareil surveille le débit de liquides et de gaz.

Utilisation dans des applications générales ou aseptiques pour l'industrie agroalimentaire et le secteur des boissons.

3.2 Fonctionnement surveillance du débit

- L'appareil détecte la vitesse du fluide selon le principe de mesure calorimétrique et commute la sortie :

- Sortie fermée si le fluide est en débit / sortie ouverte si le fluide n'est pas en débit.

A la livraison, l'appareil se trouve dans l'état suivant : sortie = normalement ouvert. Si nécessaire, la sortie peut être configurée en fonction normalement fermé (→ 8.2). Cela signifie : sortie ouverte si le fluide est en débit.

• Si la vitesse du fluide augmente, l'état de commutation change quand le seuil est atteint.
• Si la vitesse du fluide diminue de nouveau, l'état de commutation change quand la valeur " SP moins l'hystérésis " est atteinte.

L'hystérésis change en fonction de la vitesse et dépend considérablement de la zone de détection réglée.

Elle est de 2...5 cm/s pour le réglage 5...100 cm/s (= réglage usine), elle augmente en cas de vitesses plus élevées.

- Le temps de réponse typique de l'appareil est de 1...10 s. Il peut être influencé par le réglage du seuil de commutation :

• Seuil de commutation bas = réponse rapide en cas d'augmentation de débit.
• Seuil de commutation haut = réponse rapide en cas de diminution du débit.

4 Montage

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

4.1 Lieu de montage

En général
• Le bout de la sonde doit être complètement couvert par le fluide.• Profondeur d'installation de la sonde : min. 12 mm.
Recommandé
• Pour des tuyaux horizontaux : montage latéral.• Pour des tuyaux verticaux : montage sur un tuyau ascendant
Possible dans certaines applications.
• Tuyau horizontal / montage par le bas : si le tuyau est libre de dépôts.• Tuyau horizontal / montage par le haut : si le tuyau est complètement rempli de fluide.

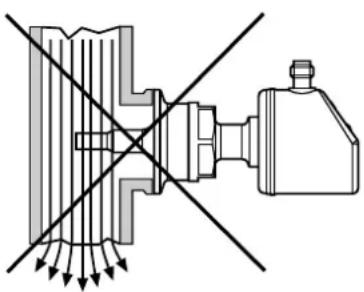

A éviter

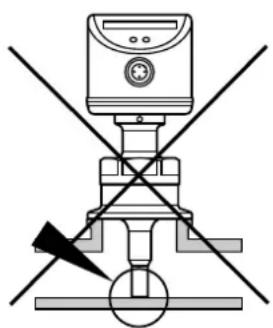

• Le bout de la sonde ne doit pas toucher la paroi du tuyau.• Ne pas monter dans des tuyaux descendants et ouverts vers le bas !

4.2 Parasites dans la conduite

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables mènent à des perturbations du fluide.

Ceci affecte le fonctionnement de l'appareil.

Recommandation : Respecter des distances entre le capteur et les perturbations :

D = diamètre du tuyau ; S = parasites

4.3 Montage

L'appareil peut être adapté à différents raccords process.

▶ Insérer l'appareil avec adaptateur process dans le raccord process et serrer à l'aide d'une clé de serrage.

Informations sur des adaptateurs disponibles sur www.ifm.com.

▶ Lire la notice de l'adaptateur utilisé.
▶ Utiliser une pâte lubrifiante qui est appropriée et homologuée pour l'application.
▶ Couple de serrage recommandé 35 Nm.

4.3.1 Montage par adaptateur avec joint d'étanchéité (conformité aseptique)

Référence E332xx / E333xx.

▶ Utiliser des adaptateurs process avec orifice de fuite pour satisfaire aux exigences d'hygiène.

Les adaptateurs sont livrés avec un joint torique EPDM (référence E30054).

D'autres joints d'étanchéité sont disponibles comme accessoires :

• Joint torique FKM (référence E30123)
- Joint d'étanchéité PEEK (référence E30124). Le joint d'étanchéité PEEK a une stabilité à long terme et ne nécessite aucune maintenance. En cas de remplacement du joint d'étanchéité PEEK ou d'utilisation d'un joint torque au lieu d'un joint d'étanchéité PEEK l'adaptateur process doit également être remplacé par un nouvel adaptateur équivalent.

4.3.2 Montage par raccord à souder avec joint d'étanchéité (conformité aseptique)

Pour satisfaire aux exigences d'hygiène utiliser un adaptateur process avec orifice de fuite.
▶ S'assurer que l'adaptateur process ne se déforme pas lors du soudage
L'adaptateur est livré avec un joint torique EPDM (référence E30054.
Un autre joint d'étanchéité est disponible comme accessoire :
• Joint torique FKM (référence E30123).

4.3.3 Montage par adaptateur process avec joint métal sur métal

Référence E337xx / E338xx

Une étanchéité stable à long terme, sans entretien et sans fentes d'un joint métal sur métal est seulement garantie si l'appareil n'est monté qu'une seule fois.

Pour chaque nouveau montage faisant suite à un démontage, l'utilisation d'un nouvel adaptateur est préconisé.

4.3.4 Montage sur flasque G1

L'étanchéité du processus est assurée par un joint d'étanchéité extérieur sur le capteur.

La zone d'étanchéité sur le flasque doit être à plat par rapport au filet intérieur et avoir un état de surface d'au moins Rz = 6,3.

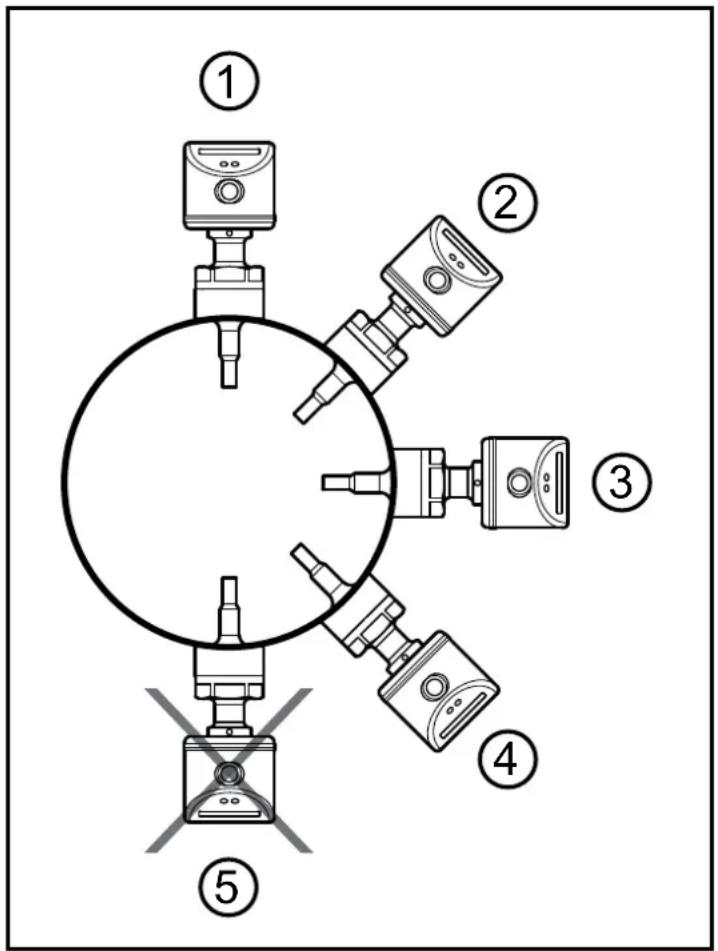

4.4 Pour applications aseptiques selon 3-A

Pour des appareils avec certification 3-A il s'applique :

▶ N'utiliser que des adaptateurs avec certification 3-A pour le raccord process.
▶ L'appareil ne doit pas être installé au point le plus bas du tuyau ou de la cuve (→ position 5), pour assurer l'écoulement du fluide de la zone autour de l'élément de mesure.
▶ S'assurer d'une intégration selon 3A.
▶ Utiliser une installation auto-vidant.

L'utilisation de l'appareil n'est pas possible dans des installations qui doivent satisfaire aux critères du point E9.2 / 63-04 de la norme 3A.

4.5 Pour applications aseptiques selon EHEDG

Si le capteur est correctement installé, il est approprié pour le NEP (nettoyage en place).

▶ Prendre en compte les limites d'utilisation (résistance à la température et résistance du matériau) selon la fiche technique.

▶ S'assurer d'une intégration du capteur dans l'installation selon EHEDG.
▶ Utiliser une installation auto-vidant.
▶ Utiliser uniquement des adaptateurs process homologués EHEDG ayant des joints d'étanchéité spéciaux exigés par la norme EHEDG..

Le joint d'étanchéité de l'interface du système ne doit pas être en contact avec le point d'étanchéité du capteur.

En cas d'éléments présents dans la cuve, ils doivent être installés de manière affleurante et permettre l'accès d'un jet de nettoyage direct. S'assurer que toutes les zones en contact avec la matière soient bien nettoyées.
▶ Installer les orifices de fuite de manière clairement visible et orientés vers le bas en cas de conduites verticales.

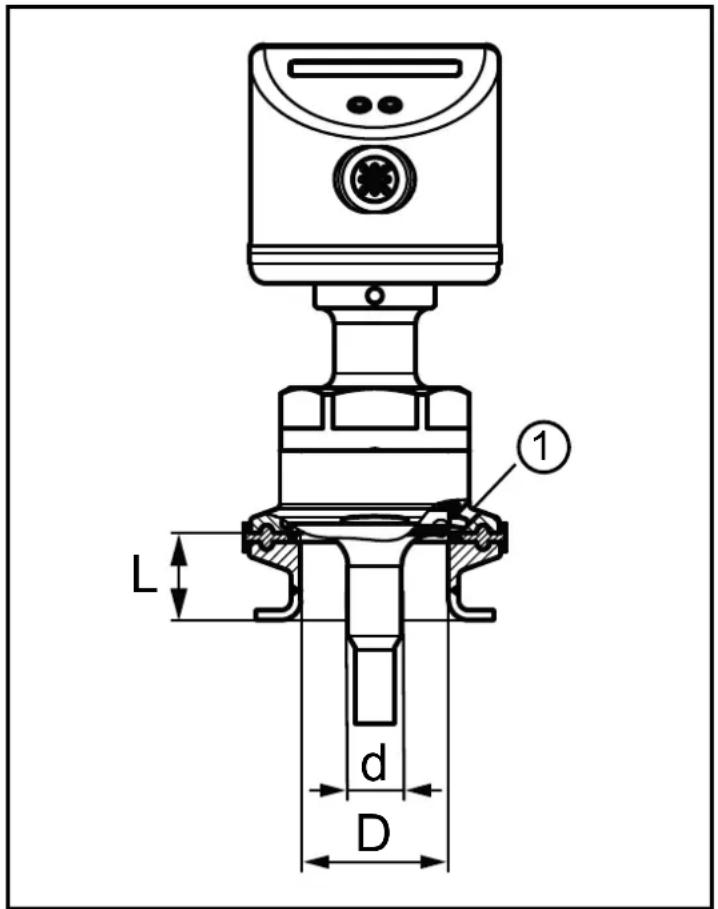

▶ Pour éviter des zones mortes respecter les dimensions: L < (D - d).

1: orifice de fuite

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 3 = BU (bleu), 4 = BK (noir)

6 Eléments de service et d'indication

1 : Affichage de fonctionnement

• Les LED vertes indiquent le débit actuel (les LED 0 à 9 représentent la gamme entre l'arrêt du débit et le débit maximal).
• Une LED allumée indique la position du seuil de commutation (orange = sortie fermée, rouge = sortie ouverte).

2, 3 : Boutons pour le réglage et la configuration

7 Mise en service et réglages pour l'eau

(Pour des fluides autres que l'eau → 8.1 réglage au débit minimum).

▶ Mettre l'appareil sous tension d'alimentation.

Toutes les LED s'allument et s'éteignent de nouveau pas à pas. Pendant ce temps, la sortie est fermée (si la sortie est configurée en normalement ouvert). Ainsi, l'appareil se trouve en mode de fonctionnement.

▶ Activer le débit normal dans l'installation.

▶ Vérifier l'affichage et déterminer les prochaines étapes à suivre.

12		Le réglage usine est approprié pour l'application.► Aucun autre réglage n'est nécessaire.Le débit normal est en dessous de la zone d'affichage.2 possibilités de réglage:► Modifier le seuil de commutation (→ 7.1).► Réglage au débit maximum (→ 7.2).
3		Le débit normal est au dessus de la zone d'affichage (LED 9 clignote).► Réglage au débit maximum (→ 7.2).

L'appareil peut être remis au réglage usine à tout moment ( → 8.3).

7.1 Changer le seuil de commutation (option)

En usine, le seuil de commutation est réglé à la LED 7. Une modification est utile dans les cas suivants :

• L'affichage montre l'exemple 2.
- En cas de fortes fluctuations ou de pulsations du débit.
- Si un temps de réponse plus rapide de l'appareil est souhaité (seuil de commutation bas = réponse rapide en cas d'augmentation du débit, seuil de commutation haut = réponse rapide en cas de diminution du débit).

Procéder comme suit :

▶ Appuyer brièvement sur le bouton ou ▶

La LED du seuil de commutation clignote.
- Appuyer sur le bouton — but aussi souvent que nécessaire. Chaque fois le bouton est appuyé, la LED se décale d'une position dans la direction indiquée.

Note : si aucun bouton n'est appuyé pendant 2 s, l'appareil redevient opérationnel avec la nouvelle valeur réglée.

7.2 Réglage au débit maximum (option)

L'appareil définit le débit présent comme débit normal et adapte l'affichage (toutes les LED sauf la LED du seuil de commutation sont allumées en vert).

Procéder comme suit :

▶ Activer le débit normal dans l'installation.
▶ Appuyer sur le bouton et le maintenir appuyé.

LED 9 s'allume, après env. 5 s elle clignote.
▶ Relâcher le bouton.

Ceci est l'adaptation optimale de l'appareil aux conditions de débit. Il passe en mode de fonctionnement, l'afficheur devrait maintenant indiquer l'exemple 1.

Par contre, le réglage a échoué si toutes les LED clignotent en rouge. Causes possibles / remède → chapitre 9.

Note : le réglage influence le seuil de commutation : il est augmenté proportionnellement (au maximum jusqu'à la LED 7).

8 Réglages supplémentaires (option)

8.1 Réglage au débit minimum

Si l'appareil est utilisé pour d'autres fluides que l'eau (p.ex. dans l'air), l'appareil devrait également être adapté au débit minimum.

Information importante : le réglage suivant ne doit être effectué qu'après le réglage du débit maximum.

Procéder comme suit :

▶ Activer le débit minimum dans l'installation ou arrêter le débit.

▶ Appuyer sur le bouton et le maintenir appuyé.

LED 0 s'allume, après env. 5 s elle clignote.

▶ Relâcher le bouton. L'appareil adopte la nouvelle valeur et passe en mode de fonctionnement.

Par contre, le réglage a échoué si toutes les LED clignotent en rouge.

Causes possibles / remèdes (→ 9 Défaut lors du réglage).

8.2 Configurer la sortie de commutation

L'appareil est livré en fonction de sortie normalement ouvert. Si nécessaire, la sortie peut être configurée en fonction normalement fermé :

▶ Appuyer sur le bouton pendant au moins 15 s.

LED 0 s'allume, après env. 5 s elle clignote.

Après 10 s, le réglage actuel est affiché : les LED 5...9 sont allumées en orange (= sortie en fonction normalement ouvert).

Après env. 15 s les LED 0...4 clignotent en orange.

▶ Relâcher le bouton. La sortie est configurée en fonction normalement fermé.

Pour une nouvelle configuration : répéter la procédure.

8.3 Récupérer les réglages de base effectués en usine (Reset)

▶ Appuyer sur le bouton pendant au moins 15 s.

LED 9 s'allume, après env. 5 s elle clignote.
Après env. 15 s les LED 0...9 clignotent en orange.

▶ Relâcher le bouton. Tous les réglages effectués en usine sont récupérés :

• plage de fonctionnement: 5 ...100 cm/s pour l'eau
• seuil de commutation : LED 7
• fonction de sortie : normalement ouvert
• non verrouillé.

8.4 Verrouiller/ déverrouiller l'appareil

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

▶ En mode de fonctionnement, appuyer simultanément sur les deux boutons de réglage pendant 10 s.

L'affichage s'éteint, l'appareil est verrouillé ou non verrouillé.

A la livraison : non verrouillé.

9 Défaut lors du réglage

Si le réglage n'est pas possible, toutes les LED clignotent en rouge. Ensuite, l'appareil redevient opérationnel sans aucune modification des valeurs.

Causes possibles / remèdes :

Erreur lors du montage.	► Lire chapitre 4 Montage. Vérifier si toutes les exigences sont remplies.
L'écart entre le débit maximum et le débit minimum est trop petit.	► Augmenter la différence de débit et effectuer ensuite un nouveau réglage.
Ordre réglage du débit maximum / débit minimum non respecté.	► Effectuer les deux opérations de réglage de nouveau dans l'ordre correct.

10 Fonctionnement

Après chaque mise sous tension, toutes les LED s'allument et s'éteignent de nouveau pas à pas ; (pendant ce temps, la sortie est fermée si la sortie est configurée en fonction normalement ouvert). Ensuite, l'appareil est opérationnel. En cas de coupure ou interruption de la tension d'alimentation, tous les réglages restent actifs.

affichages de fonctionnement
	Rampe de LED vertes : débit actuel au sein de la zone d'affichage.Affichage du seuil de commutation (SP) :- LED orange : sortie fermée.- LED rouge : sortie ouverte.
	LED 9 clignote : débit actuel au dessus de la zone d'affichage.
	LED 0 clignote : débit actuel bien en dessous de la zone d'affichage.

Indication de défauts
	Court-circuit sur la sortie de commutation :L'affichage de fonctionnement et les LED rouges s'allument en alternance.Si le court-circuit est réparé, l'appareil redevient opérationnel immédiatement.L'affichage de fonctionnement actuel est indiqué.
Affichage inactif(aucune LED n'est allumée) :	Tension d'alimentation trop faible ( 19 V) ou coupée.Veiller à avoir une alimentation en tension correcte.

11 Entretien

Entretien recommandé :

▶ Vérifier périodiquement la présence éventuelle de dépôts en bout de sonde.
▶ Nettoyer avec un chiffon doux. Des dépôts adhérents (p.ex. chaux) peuvent être enlevés avec un produit acétique de nettoyage usuel.
